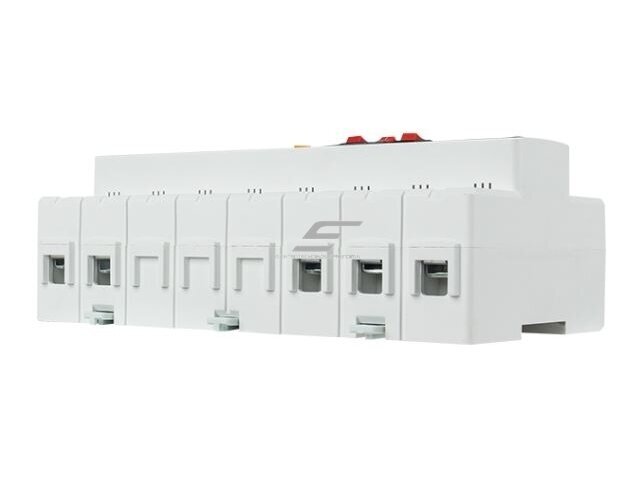

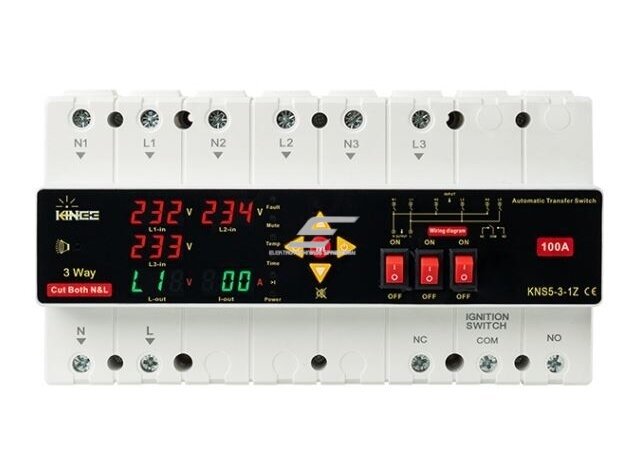

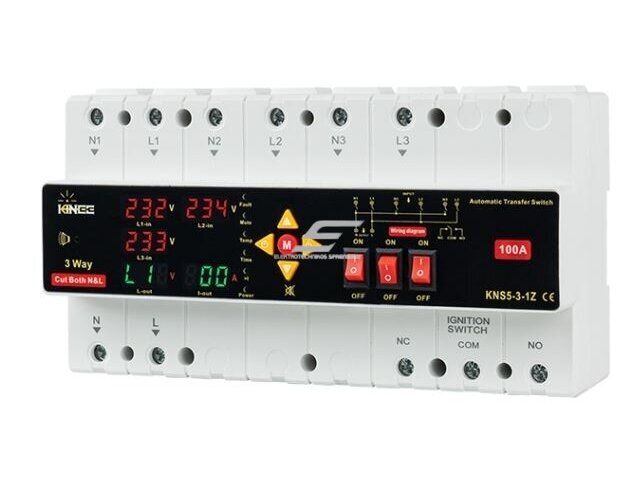

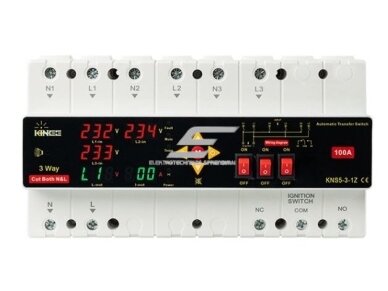

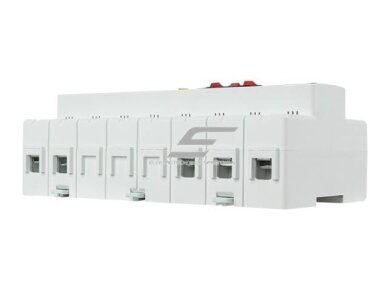

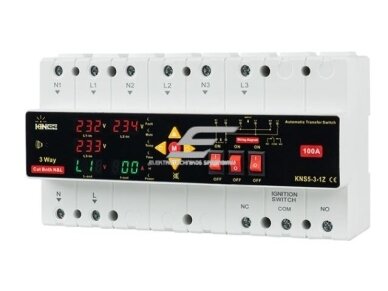

Modulinis rezervinis automatinis galios perjungiklis su apsaugos funkcijomis | generatoriams | nepertraukiamam elektros energijos tiekimui | 3 įėjimai | 2P | 100A | 230V

Vardinė įėjimo sistema – AC 3x230V, 50/60Hz. Tai reiškia tris atskirus 230V AC maitinimo šaltinius, pavyzdžiui, pagrindinį elektros tinklą, generatorių ir inverterį. Vienu metu apkrovą maitina vienas pasirinktas šaltinis.

Pavyzdžiui, L1 gali būti pagrindinis elektros tinklas, L2 – generatorius, o L3 – inverteris arba kitas rezervinis maitinimo šaltinis. Prioritetas gali būti parenkamas pagal konkrečios sistemos valdymo logiką.

Perjungiant šaltinius atjungiama tiek fazė, tiek neutralas. Tai padeda išvengti neutralaus laidininko elektrinio ryšio tarp skirtingų nepriklausomų maitinimo šaltinių.

2P L+N perjungimas reiškia fazinio ir neutralaus laidininkų perjungimą. Apsauginis PE laidininkas nėra šio perjungimo dalis. Generatorius, inverteris ir kiti šaltiniai turi būti prijungiami pagal konkrečiai sistemai tinkamą N ir PE schemą.

ATS viršįtampio funkcija stebi ilgiau trunkantį tinklo įtampos lygio padidėjimą. Ji nepakeičia atskiro impulsinių viršįtampių ribotuvo SPD, skirto žaibo ar trumpalaikiams impulsiniams viršįtampiams.

Grįžtamojo ryšio kontaktai yra pasyvūs ir patys netiekia 12V, 24V ar 230V maitinimo. Jie gali būti naudojami būsenos signalui perduoti į PLC, signalizacijos sistemą, generatoriaus valdiklį, BMS ar kitą automatikos įrangą.

Perjungiant iš vieno maitinimo šaltinio į kitą paprastai yra tam tikra perjungimo pauzė. Todėl ATS nereikėtų apibūdinti kaip visiškai nepertraukiamo maitinimo įrenginio.

• 3 nepriklausomi 230V AC maitinimo šaltiniai viename ATS.
• 2P L+N perjungimas atjungia ir fazę, ir neutralą.
• 100A vardinė srovė leidžia naudoti didesnės galios vienfazėse sistemose.
• Automatinis šaltinio pasirinkimas sumažina rankinio perjungimo poreikį.
• Konfigūruojamas prioritetas leidžia pasirinkti pagrindinį ir rezervinius šaltinius.
• Rankinis režimas leidžia šaltinį pasirinkti operatoriui.
• Viršįtampio, per žemos įtampos, viršsrovio ir perkaitimo kontrolė.
• 3 įėjimų įtampos ir išėjimo srovės rodymas.
• Reguliuojamos delsos leidžia pritaikyti perjungimo logiką.
• COM / NO / NC sausi kontaktai tinkami integracijai su PLC, BMS, EMS ir generatoriaus valdikliu.

• 3x230V nereiškia 3x400V trifazės sistemos: tai trys atskiri 230V AC maitinimo įėjimai.
• Iki 100A: kabelių skerspjūvis ir apsauga turi būti parinkti pagal realią grandinės apkrovą.
• ATS nėra UPS: perjungiant gali atsirasti trumpa maitinimo pertrauka.
• Sausi kontaktai netiekia maitinimo: signalinei grandinei reikalingas išorinis maitinimas.
• Neskirtas šaltinių lygiagrečiam darbui ar sinchronizavimui.
• Integruota įtampos kontrolė nepakeičia SPD.

Objekte yra trys nepriklausomi 230V AC maitinimo šaltiniai: L1 – elektros tinklas, L2 – generatorius, L3 – inverteris. Normaliai apkrovą maitina L1. Dingus L1 arba jo įtampai tapus netinkamai, ATS po nustatytos delsos perjungia tiek L, tiek N laidininkus į L2. Jei L2 taip pat nėra tinkamas, sistema gali pasirinkti L3. Atsistačius prioritetiniam L1 šaltiniui, ATS po nustatytos delsos gali automatiškai grąžinti apkrovą į L1.

Iki 3 nepriklausomų vienfazių 230V AC maitinimo šaltinių.

Tai trys atskiri 230V AC maitinimo įėjimai. Tai nėra standartinė 3x400V trifazė maitinimo sistema.

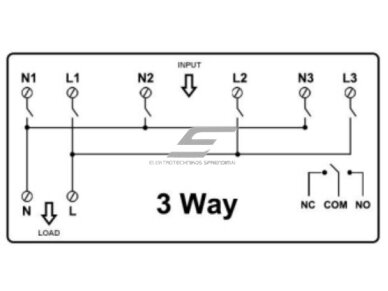

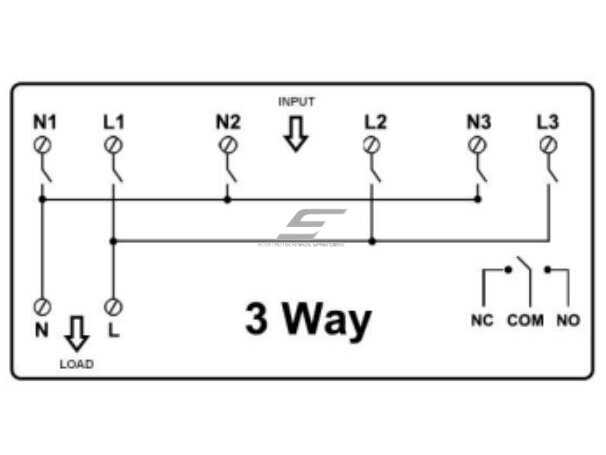

Perjungiklis vienu metu perjungia du laidininkus – fazę L ir neutralą N.

Taip. Naudojamas L ir N dvigubas atjungimas.

Taip, vienas iš trijų 230V AC šaltinių gali būti generatorius, jei jo elektriniai parametrai atitinka sistemos reikalavimus.

Taip, jei inverterio AC išėjimas yra suderinamas su 230V AC sistema.

Taip. ATS palaiko maitinimo šaltinių prioriteto pasirinkimą.

100A.

Ne. ATS automatiškai perjungia maitinimo šaltinius, tačiau perjungimo metu gali būti trumpa maitinimo pertrauka.

Taip. COM / NO / NC kontaktai gali būti naudojami kaip loginiai signalai PLC ar kitai automatikos įrangai.

100A ATS turi būti montuojamas pagal konkrečios elektros instaliacijos projektą. Būtina įvertinti kabelių skerspjūvį, trumpųjų jungimų apsaugą, automatinių jungiklių ar saugiklių charakteristikas, N ir PE laidininkų schemą, generatoriaus bei inverterio valdymo logiką ir bendrą sistemos selektyvumą. 2P perjungimas atjungia L ir N, tačiau neperjungia PE. Skirtingi AC maitinimo šaltiniai negali būti netinkamai sujungti lygiagrečiai.
