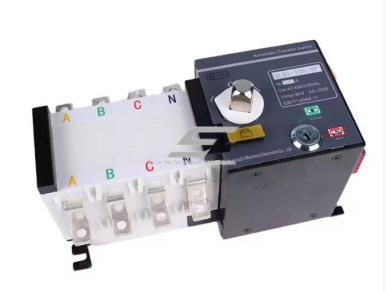

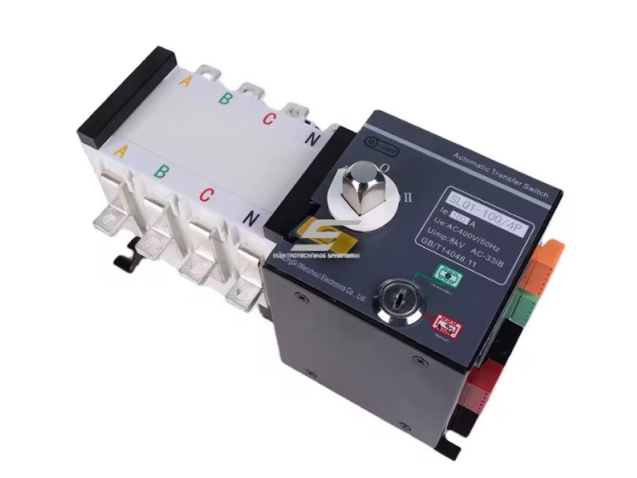

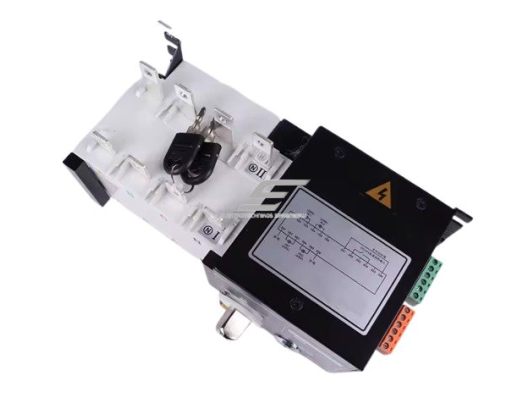

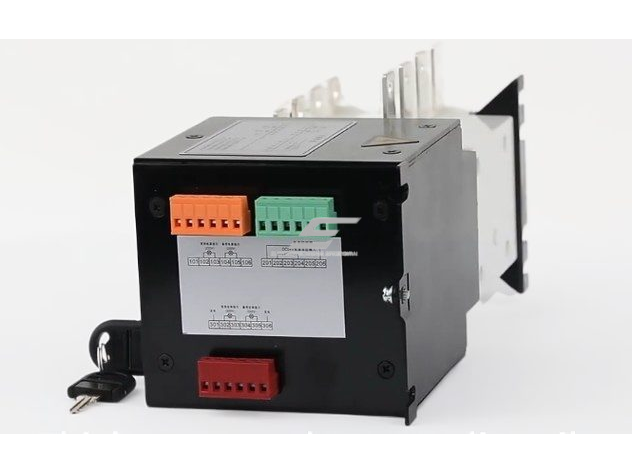

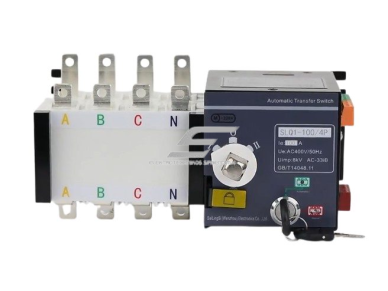

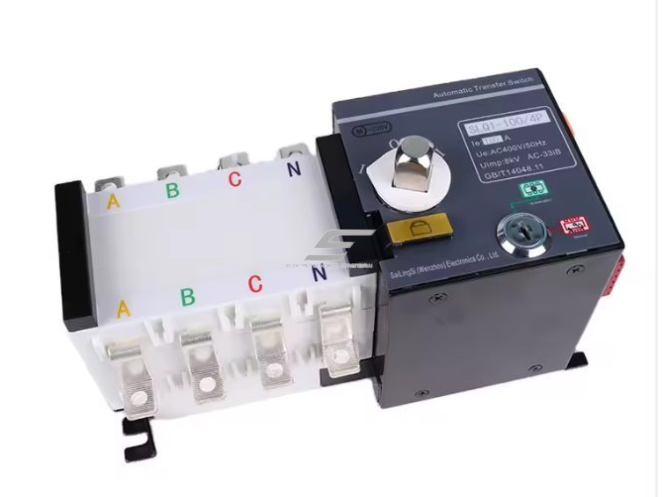

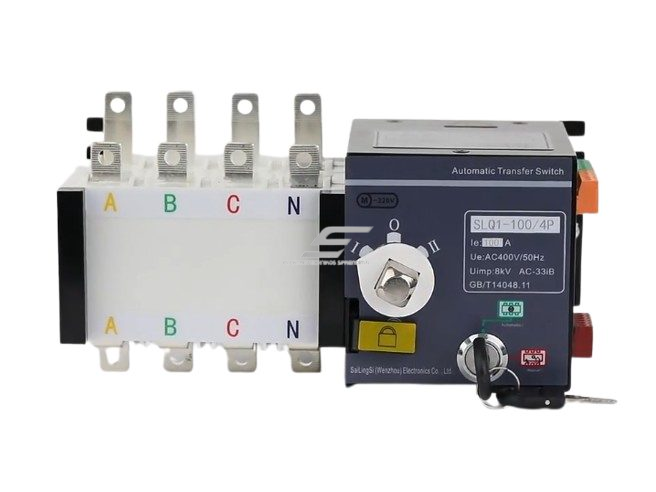

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 3P | 100 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

Kodas: ES-SLQ1-100A/3

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 93.78 € su PVM
( 77.50 € be PVM )

Į krepšelį

SaiLingsi SLQ1 3P 100 A – automatinis rezervinio maitinimo perjungiklis su trijų fazių kontrole. 400 V, AC-33iB, savaiminis grįžimas.

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 3P | 100 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

SaiLingsi SLQ1 – panelinis automatinis perjungiklis (ATS) dviem šaltiniams: pagrindiniam (I) ir rezerviniam (II). Dingus pagrindiniam maitinimui, apkrova automatiškai perjungiama į rezervą, o jam atsistačius – grąžinama. 3P, 100 A, 400 V, 3 fazių kontrolė.

Pagrindinė mintis
Vienas įrenginys su integruotu valdikliu, motorine pavara ir rankena I-0-II. Gamintojas nurodo savaiminį grįžimą į pagrindinį šaltinį ir priešgaisrinio valdymo įėjimą. Parametrai Ui, Uimp, Icw ir perjungimo laikas priklauso nuo rėmo dydžio.

Poliai / srovė
3P / 100 A

Įtampos kontrolė
3 fazės (400 V)

Perjungimas
< 3–5 s (pagal rėmą)

Gnybtai
2 įėjimai – 1 išėjimas

Kaip veikia

Valdiklis stebi šaltinių įtampą. Kai pagrindinis šaltinis I dingsta (gamintojo nurodyta riba – įtampa žemiau 85 % Ue) ir rezervinis II yra su įtampa, motorinė pavara perjungia kontaktus į II. I atsistačius, perjungiklis savaime grįžta į I.

Rakto jungiklis parenka automatinį arba rankinį režimą. Rankiniu režimu padėtis I, 0 ar II perjungiama rankena; padėtyje 0 abu šaltiniai atjungti. Rankeną galima užrakinti spyna.

Gamintojas nurodo priešgaisrinio valdymo įėjimą – prie jo jungiamas gaisro signalizacijos signalas.

3P variantas perjungia tris fazes, N laidininkas neperjungiamas. Trijų fazių kontrolė (400 V). Gnybtai „2 įėjimai – 1 išėjimas“.

Techninės savybės

Tipas	Automatinis perjungiklis (ATS) su integruotu valdikliu
Gamintojas, modelis	SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-100A/3
Poliai	3P
Vardinė srovė	100 A
Darbinė įtampa Ue	AC 400 V, 50 Hz
Valdymo įtampa	AC 230 V
Naudojimo kategorija	AC-33iB
Klasė	PC (gamintojo duomenys)
Izoliacijos įtampa Ui	500–800 V (pagal rėmą)
Impulsinė įtampa Uimp	6–8 kV (pagal rėmą; SLQ1-100 etiketėje – 8 kV)
Trumpalaikė atsparumo srovė Icw	5–16 kA (pagal rėmą)
Perjungimo laikas	< 3 s – 5 s (pagal rėmą)
Įtampos kontrolė	Trys fazės, 400 V
Gnybtų išdėstymas	2 įėjimai – 1 bendras išėjimas
Mechaninis atsparumas	9000 ciklų
Įtampos nuokrypio riba	< 85 % Ue
Valdymas	Auto / rankinis (raktas), rankena I-0-II, užrakinama
Papildomos funkcijos	Savaiminis grįžimas, priešgaisrinio valdymo įėjimas
Įrengimo kategorija / taršos laipsnis	II / 3
Aplinkos temperatūra	−5…+40 °C (vidutinė per parą ≤ +35 °C)
Aukštis	iki 2000 m
Standartas	GB/T 14048.11 (etiketė)
Duomenų šaltinis	Gamintojo etiketė ir SaiLingsi techninė informacija

⚠ Prekės ženklas ant gaminio – SaiLingsi (Wenzhou) Electronics. Gamintojas Ui, Uimp, Icw ir perjungimo laiką pateikia rėmų intervalais – tikslią šio dydžio vertę tikrinkite ant gaminio etiketės. Nuotraukose rodomas SLQ1-100/4P – kitų dydžių ir 3P variantų išvaizda ir matmenys skiriasi.

Funkcijos

Automatinis perjungimas I → II ir savaiminis grįžimas II → I
Rankena I-0-II su 0 padėtimi
Auto / rankinio režimo raktas
Rankenos užraktas
Priešgaisrinio valdymo įėjimas
Integruotas valdiklis ir motorinė pavara

Variantai ir artimiausi dydžiai

SLQ1 4P 100 A – 1 fazės kontrolė, 2–1
SLQ1 4P 100 A – 1 fazės kontrolė, 2–2
SLQ1 4P 100 A – 3 fazių kontrolė, 2–1
SLQ1 3P 160 A – 3 fazių kontrolė, 2–1
SLQ1 3P 250 A – 3 fazių kontrolė, 2–1
SLQ1 3P 400 A – 3 fazių kontrolė, 2–1
1 fazės kontrolė – valdiklis stebi tik L–N 230 V; 3 fazių kontrolė – stebi visas tris fazes.
2 įėjimai – 1 išėjimas: bendras apkrovos išėjimas; 2 įėjimai – 2 išėjimai: atskiri išėjimai, sujungiami montuojant.
4P perjungia ir N laidininką, 3P – tik fazes.

Kur naudojama

Pastatų įvadų skydai su rezerviniu generatoriumi
Pramonės, komercijos ir daugiaaukščiai pastatai
Dviejų tinklo įvadų perjungimas
Objektai, kur reikalingas priešgaisrinis valdymas

Praktinis pavyzdys

Trifazis objektas be N perjungimo poreikio (pvz., varikliai) su 100 A įvadu: tinklas – I, generatorius – II. Trijų fazių kontrolė, N laidininkas jungiamas tiesiogiai.

Privalumai

Integruotas valdiklis – nereikia atskiros automatikos
Savaiminis grįžimas į pagrindinį šaltinį
Rankena I-0-II ir užraktas aptarnavimui
Priešgaisrinio valdymo įėjimas
9000 mechaninių ciklų

Į ką atkreipti dėmesį

Perjungimas trunka iki 3–5 s (pagal rėmą)
Generatoriaus paleidimo valdymo gamintojas nenurodo
Trumpojo jungimo neišjungia – reikalinga apsauga prieš ATS
N laidininkas neperjungiamas

⚡ Saugus montavimas

Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
Prieš ATS abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
Kabelius ar šynas parinkite pagal 100 A ir gnybtų dydį.
Generatorių prie pastato tinklo junkite tik per perjungiklį.
3P naudokite tik ten, kur N perjungti nereikia (pvz., TN-C-S su bendru N).

☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

Kaip parinkti

Srovę parinkite ne mažesnę už įvado apsaugos srovę. Trifaziams varikliams ar jautrioms apkrovoms rinkitės 3 fazių kontrolę. 4P – kai su generatoriumi reikia perjungti ir N.

3P · 100 A

3 fazės (400 V)

2 įėjimai – 1 išėjimas

AC-33iB · 400 V

Tinka, jei:

N perjungti nereikia
reikia trijų fazių kontrolės
įvado srovė iki 100 A

Patikrinkite:

tikslias Ui, Uimp ir Icw vertes etiketėje
trumpojo jungimo srovę įrengimo vietoje
vietą skyde – rėmo matmenys priklauso nuo srovės

Svarbu: ATS nėra apsaugos aparatas – trumpojo jungimo ir perkrovos apsaugą įrenkite atskirai. Abejodami kreipkitės į kvalifikuotą elektriką.

Dažniausiai užduodami klausimai

Kada rinktis 3P, o ne 4P?
Kai N laidininko perjungti nereikia. Jei generatorius turi atskirą N–PE jungtį arba naudojama RCD apsauga, rinkitės 4P.

Ar ATS užveda generatorių?
Gamintojas generatoriaus paleidimo funkcijos šiam modeliui nenurodo – generatoriaus paleidimą valdo jo automatika.

Kiek trunka perjungimas?
Gamintojo duomenimis – nuo mažiau nei 3 s iki 5 s, priklausomai nuo rėmo.

Ar galima perjungti rankiniu būdu?
Taip, raktu pasirinkus rankinį režimą, rankena perjungiama į I, 0 arba II.

Ką daro priešgaisrinio valdymo įėjimas?
Prie jo jungiamas gaisro signalizacijos signalas pagal gaminio jungimo schemą.

Ar galite padėti parinkti?
Taip. Parašykite įvado srovę, tinklo tipą ir generatoriaus galią – padėsime parinkti.

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 3P | 100 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

SLQ1 3P su trijų fazių kontrole – kai N laidininko perjungti nereikia.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
