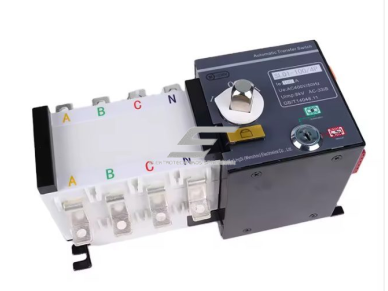

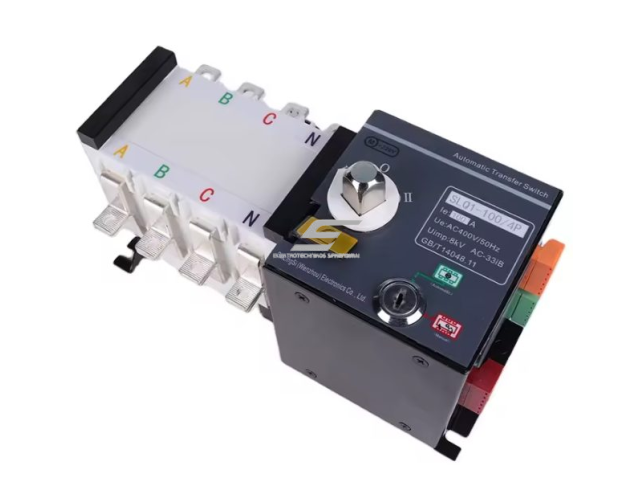

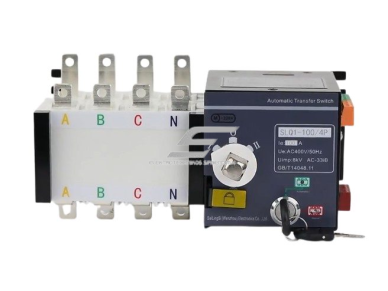

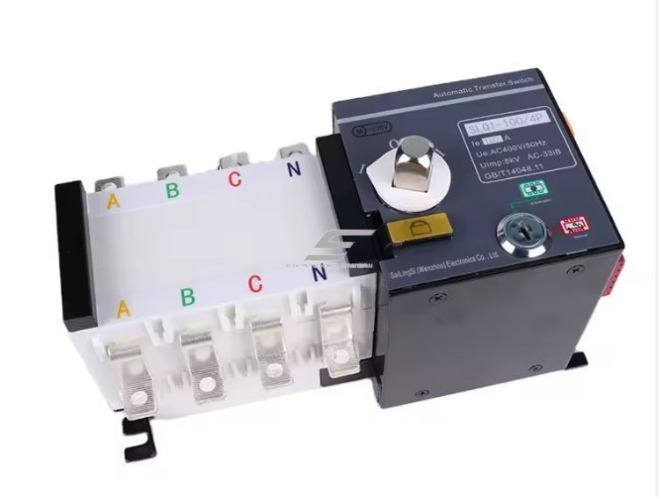

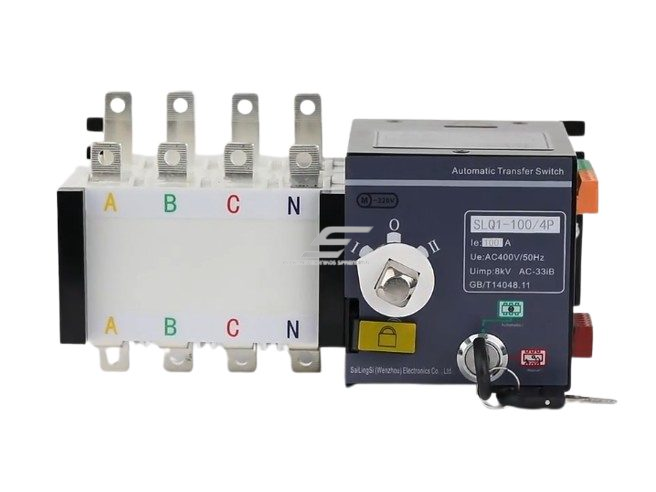

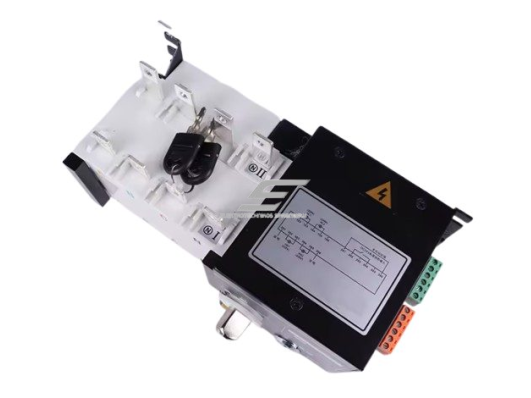

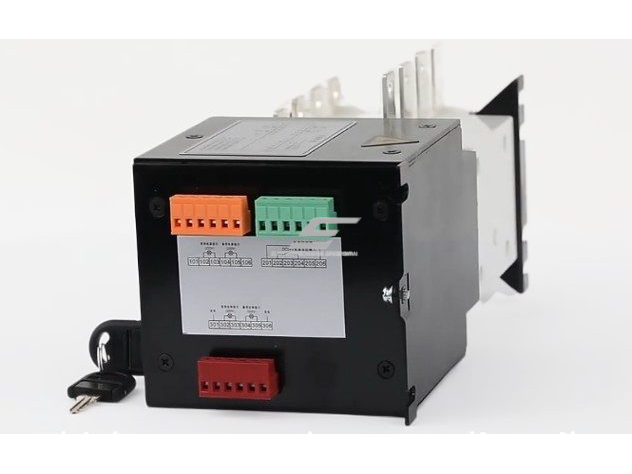

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1250 A | 400 V | 1 fazės kontrolė | 2 įėjimai – 2 išėjimai

Kodas: ES-2SLQ1-1250A/4

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 1101.10 € su PVM
( 910.00 € be PVM )

Į krepšelį

SaiLingsi SLQ1 4P 1250 A – automatinis rezervinio maitinimo perjungiklis su įtampos kontrole per vieną fazę ir atskirais išėjimais. 400 V, AC-33iB.

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1250 A | 400 V | 1 fazės kontrolė | 2 įėjimai – 2 išėjimai

SaiLingsi SLQ1 – panelinis automatinis perjungiklis (ATS) dviem šaltiniams: pagrindiniam (I) ir rezerviniam (II). Dingus pagrindiniam maitinimui, apkrova automatiškai perjungiama į rezervą, o jam atsistačius – grąžinama. 4P, 1250 A, 400 V, 1 fazės kontrolė.

Pagrindinė mintis
Vienas įrenginys su integruotu valdikliu, motorine pavara ir rankena I-0-II. Gamintojas nurodo savaiminį grįžimą į pagrindinį šaltinį ir priešgaisrinio valdymo įėjimą. Parametrai Ui, Uimp, Icw ir perjungimo laikas priklauso nuo rėmo dydžio.

Poliai / srovė
4P / 1250 A

Įtampos kontrolė
1 fazė (230 V)

Perjungimas
< 3–5 s (pagal rėmą)

Gnybtai
2 įėjimai – 2 išėjimai

Kaip veikia

Valdiklis stebi šaltinių įtampą. Kai pagrindinis šaltinis I dingsta (gamintojo nurodyta riba – įtampa žemiau 85 % Ue) ir rezervinis II yra su įtampa, motorinė pavara perjungia kontaktus į II. I atsistačius, perjungiklis savaime grįžta į I.

Rakto jungiklis parenka automatinį arba rankinį režimą. Rankiniu režimu padėtis I, 0 ar II perjungiama rankena; padėtyje 0 abu šaltiniai atjungti. Rankeną galima užrakinti spyna.

Gamintojas nurodo priešgaisrinio valdymo įėjimą – prie jo jungiamas gaisro signalizacijos signalas.

Kontrolė per vieną fazę: valdiklis maitinamas ir stebi įtampą 230 V (L–N). Gnybtai „2 įėjimai – 2 išėjimai“: kiekvienas perjungiklio modulis turi atskirą išėjimą, todėl apkrovos pusėje išėjimai sujungiami pagal gaminio jungimo schemą.

Techninės savybės

Tipas	Automatinis perjungiklis (ATS) su integruotu valdikliu
Gamintojas, modelis	SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-1250A/4
Poliai	4P
Vardinė srovė	1250 A
Darbinė įtampa Ue	AC 400 V, 50 Hz
Valdymo įtampa	AC 230 V
Naudojimo kategorija	AC-33iB
Klasė	PC (gamintojo duomenys)
Izoliacijos įtampa Ui	500–800 V (pagal rėmą)
Impulsinė įtampa Uimp	6–8 kV (pagal rėmą; SLQ1-100 etiketėje – 8 kV)
Trumpalaikė atsparumo srovė Icw	5–16 kA (pagal rėmą)
Perjungimo laikas	< 3 s – 5 s (pagal rėmą)
Įtampos kontrolė	Viena fazė, L–N 230 V
Gnybtų išdėstymas	2 įėjimai – 2 atskiri išėjimai
Mechaninis atsparumas	9000 ciklų
Įtampos nuokrypio riba	< 85 % Ue
Valdymas	Auto / rankinis (raktas), rankena I-0-II, užrakinama
Papildomos funkcijos	Savaiminis grįžimas, priešgaisrinio valdymo įėjimas
Įrengimo kategorija / taršos laipsnis	II / 3
Aplinkos temperatūra	−5…+40 °C (vidutinė per parą ≤ +35 °C)
Aukštis	iki 2000 m
Standartas	GB/T 14048.11 (etiketė)
Duomenų šaltinis	Gamintojo etiketė ir SaiLingsi techninė informacija

⚠ Prekės ženklas ant gaminio – SaiLingsi (Wenzhou) Electronics. Gamintojas Ui, Uimp, Icw ir perjungimo laiką pateikia rėmų intervalais – tikslią šio dydžio vertę tikrinkite ant gaminio etiketės. Nuotraukose rodomas SLQ1-100/4P – kitų dydžių ir 3P variantų išvaizda ir matmenys skiriasi.

Funkcijos

Automatinis perjungimas I → II ir savaiminis grįžimas II → I
Rankena I-0-II su 0 padėtimi
Auto / rankinio režimo raktas
Rankenos užraktas
Priešgaisrinio valdymo įėjimas
Integruotas valdiklis ir motorinė pavara

Variantai ir artimiausi dydžiai

SLQ1 4P 1250 A – 1 fazės kontrolė, 2–1
SLQ1 4P 1250 A – 3 fazių kontrolė, 2–1
SLQ1 3P 1250 A – 3 fazių kontrolė, 2–1
SLQ1 4P 630 A – 1 fazės kontrolė, 2–2
SLQ1 4P 1000 A – 1 fazės kontrolė, 2–2
SLQ1 4P 1600 A – 1 fazės kontrolė, 2–2
1 fazės kontrolė – valdiklis stebi tik L–N 230 V; 3 fazių kontrolė – stebi visas tris fazes.
2 įėjimai – 1 išėjimas: bendras apkrovos išėjimas; 2 įėjimai – 2 išėjimai: atskiri išėjimai, sujungiami montuojant.
4P perjungia ir N laidininką, 3P – tik fazes.

Kur naudojama

Pastatų įvadų skydai su rezerviniu generatoriumi
Pramonės, komercijos ir daugiaaukščiai pastatai
Dviejų tinklo įvadų perjungimas
Objektai, kur reikalingas priešgaisrinis valdymas

Praktinis pavyzdys

Pastatas su 1250 A įvadu ir generatoriumi: tinklas – I, generatorius – II. Abu išėjimai apkrovos pusėje sujungiami šyna pagal gaminio jungimo schemą. Valdiklis stebi vieną fazę.

Privalumai

Integruotas valdiklis – nereikia atskiros automatikos
Savaiminis grįžimas į pagrindinį šaltinį
Rankena I-0-II ir užraktas aptarnavimui
Priešgaisrinio valdymo įėjimas
9000 mechaninių ciklų

Į ką atkreipti dėmesį

Perjungimas trunka iki 3–5 s (pagal rėmą)
Generatoriaus paleidimo valdymo gamintojas nenurodo
Trumpojo jungimo neišjungia – reikalinga apsauga prieš ATS
Kontroliuojama tik viena fazė
Išėjimus reikia sujungti montuojant

⚡ Saugus montavimas

Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
Prieš ATS abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
Kabelius ar šynas parinkite pagal 1250 A ir gnybtų dydį.
Generatorių prie pastato tinklo junkite tik per perjungiklį.
Išėjimų jungtis atlikite pagal gaminio schemą – klaidingai sujungus galimas šaltinių sujungimas.

☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

Kaip parinkti

Srovę parinkite ne mažesnę už įvado apsaugos srovę. Trifaziams varikliams ar jautrioms apkrovoms rinkitės 3 fazių kontrolę. 4P – kai su generatoriumi reikia perjungti ir N.

4P · 1250 A

1 fazė (230 V)

2 įėjimai – 2 išėjimai

AC-33iB · 400 V

Tinka, jei:

skydo konstrukcijai patogūs atskiri išėjimai
pakanka kontroliuoti vieną fazę
įvado srovė iki 1250 A

Patikrinkite:

tikslias Ui, Uimp ir Icw vertes etiketėje
trumpojo jungimo srovę įrengimo vietoje
vietą skyde – rėmo matmenys priklauso nuo srovės

Svarbu: ATS nėra apsaugos aparatas – trumpojo jungimo ir perkrovos apsaugą įrenkite atskirai. Abejodami kreipkitės į kvalifikuotą elektriką.

Dažniausiai užduodami klausimai

Ką reiškia „2 įėjimai – 2 išėjimai“?
Kiekvienas perjungiklio modulis turi atskirą išėjimą. Apkrovos pusėje jie sujungiami pagal gaminio jungimo schemą.

Ar ATS užveda generatorių?
Gamintojas generatoriaus paleidimo funkcijos šiam modeliui nenurodo – generatoriaus paleidimą valdo jo automatika.

Kiek trunka perjungimas?
Gamintojo duomenimis – nuo mažiau nei 3 s iki 5 s, priklausomai nuo rėmo.

Ar galima perjungti rankiniu būdu?
Taip, raktu pasirinkus rankinį režimą, rankena perjungiama į I, 0 arba II.

Ką daro priešgaisrinio valdymo įėjimas?
Prie jo jungiamas gaisro signalizacijos signalas pagal gaminio jungimo schemą.

Ar galite padėti parinkti?
Taip. Parašykite įvado srovę, tinklo tipą ir generatoriaus galią – padėsime parinkti.
