  • Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1600 A | 400 V | 1 fazės kontrolė | 2 įėjimai – 2 išėjimai

    Kodas: ES-2SLQ1-1600A/4
    Kaina 1180.96 € su PVM
    ( 976.00 € be PVM )
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 826.67 € už vnt. -30%

    SaiLingsi SLQ1 4P 1600 A – automatinis rezervinio maitinimo perjungiklis su įtampos kontrole per vieną fazę ir atskirais išėjimais. 400 V, AC-33iB.

  • Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1600 A | 400 V | 1 fazės kontrolė | 2 įėjimai – 2 išėjimai

    SaiLingsi SLQ1 – panelinis automatinis perjungiklis (ATS) dviem šaltiniams: pagrindiniam (I) ir rezerviniam (II). Dingus pagrindiniam maitinimui, apkrova automatiškai perjungiama į rezervą, o jam atsistačius – grąžinama. 4P, 1600 A, 400 V, 1 fazės kontrolė.

    Pagrindinė mintis
    Vienas įrenginys su integruotu valdikliu, motorine pavara ir rankena I-0-II. Gamintojas nurodo savaiminį grįžimą į pagrindinį šaltinį ir priešgaisrinio valdymo įėjimą. Parametrai Ui, Uimp, Icw ir perjungimo laikas priklauso nuo rėmo dydžio.
    Poliai / srovė
    4P / 1600 A
    Įtampos kontrolė
    1 fazė (230 V)
    Perjungimas
    < 3–5 s (pagal rėmą)
    Gnybtai
    2 įėjimai – 2 išėjimai

    Kaip veikia

    Valdiklis stebi šaltinių įtampą. Kai pagrindinis šaltinis I dingsta (gamintojo nurodyta riba – įtampa žemiau 85 % Ue) ir rezervinis II yra su įtampa, motorinė pavara perjungia kontaktus į II. I atsistačius, perjungiklis savaime grįžta į I.

    Rakto jungiklis parenka automatinį arba rankinį režimą. Rankiniu režimu padėtis I, 0 ar II perjungiama rankena; padėtyje 0 abu šaltiniai atjungti. Rankeną galima užrakinti spyna.

    Gamintojas nurodo priešgaisrinio valdymo įėjimą – prie jo jungiamas gaisro signalizacijos signalas.

    Kontrolė per vieną fazę: valdiklis maitinamas ir stebi įtampą 230 V (L–N). Gnybtai „2 įėjimai – 2 išėjimai“: kiekvienas perjungiklio modulis turi atskirą išėjimą, todėl apkrovos pusėje išėjimai sujungiami pagal gaminio jungimo schemą.

    Techninės savybės

    Tipas Automatinis perjungiklis (ATS) su integruotu valdikliu
    Gamintojas, modelis SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-1600A/4
    Poliai 4P
    Vardinė srovė 1600 A
    Darbinė įtampa Ue AC 400 V, 50 Hz
    Valdymo įtampa AC 230 V
    Naudojimo kategorija AC-33iB
    Klasė PC (gamintojo duomenys)
    Izoliacijos įtampa Ui 500–800 V (pagal rėmą)
    Impulsinė įtampa Uimp 6–8 kV (pagal rėmą; SLQ1-100 etiketėje – 8 kV)
    Trumpalaikė atsparumo srovė Icw 5–16 kA (pagal rėmą)
    Perjungimo laikas < 3 s – 5 s (pagal rėmą)
    Įtampos kontrolė Viena fazė, L–N 230 V
    Gnybtų išdėstymas 2 įėjimai – 2 atskiri išėjimai
    Mechaninis atsparumas 9000 ciklų
    Įtampos nuokrypio riba < 85 % Ue
    Valdymas Auto / rankinis (raktas), rankena I-0-II, užrakinama
    Papildomos funkcijos Savaiminis grįžimas, priešgaisrinio valdymo įėjimas
    Įrengimo kategorija / taršos laipsnis II / 3
    Aplinkos temperatūra −5…+40 °C (vidutinė per parą ≤ +35 °C)
    Aukštis iki 2000 m
    Standartas GB/T 14048.11 (etiketė)
    Duomenų šaltinis Gamintojo etiketė ir SaiLingsi techninė informacija

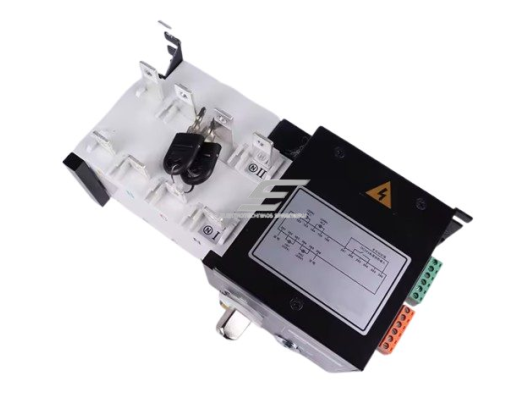

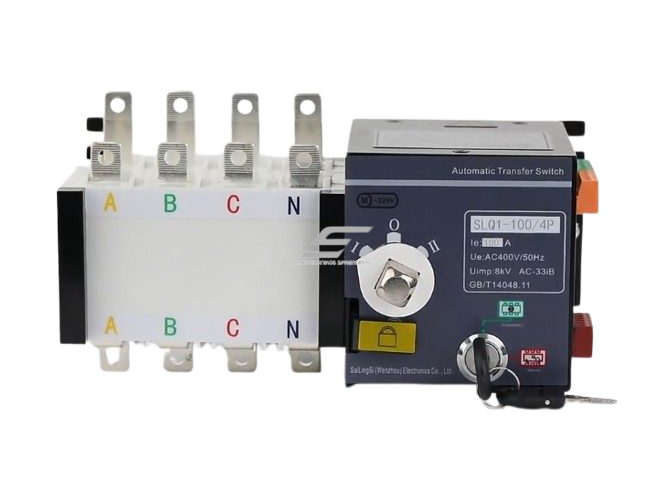

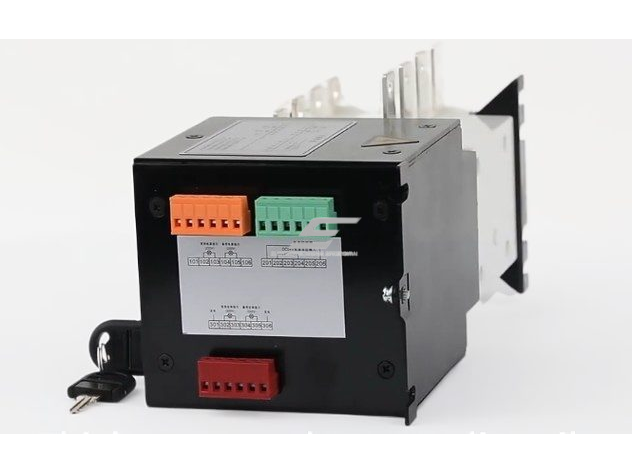

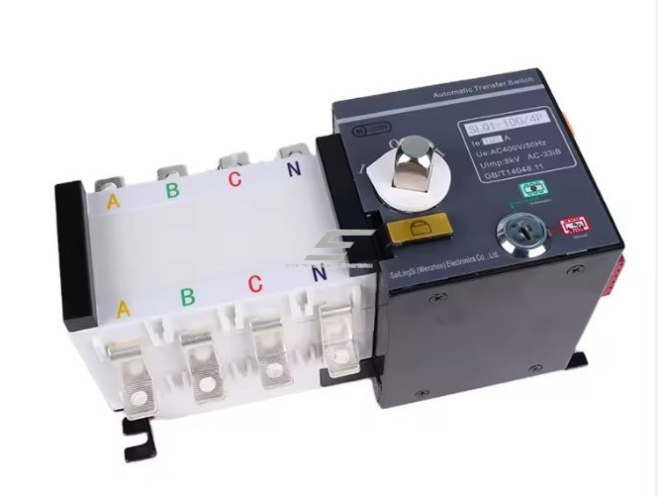

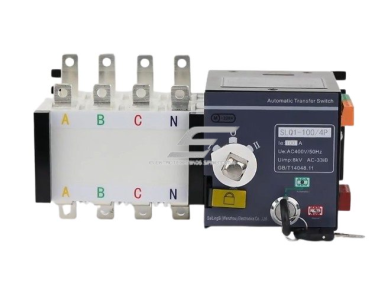

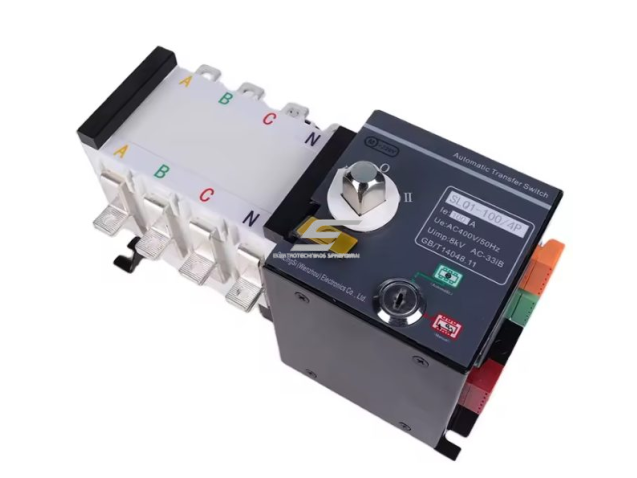

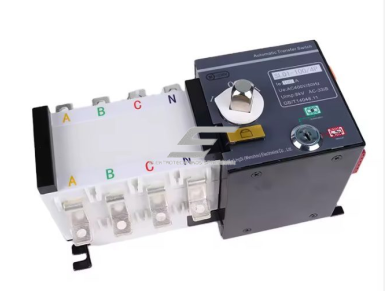

    ⚠ Prekės ženklas ant gaminio – SaiLingsi (Wenzhou) Electronics. Gamintojas Ui, Uimp, Icw ir perjungimo laiką pateikia rėmų intervalais – tikslią šio dydžio vertę tikrinkite ant gaminio etiketės. Nuotraukose rodomas SLQ1-100/4P – kitų dydžių ir 3P variantų išvaizda ir matmenys skiriasi.

    Funkcijos

    • Automatinis perjungimas I → II ir savaiminis grįžimas II → I
    • Rankena I-0-II su 0 padėtimi
    • Auto / rankinio režimo raktas
    • Rankenos užraktas
    • Priešgaisrinio valdymo įėjimas
    • Integruotas valdiklis ir motorinė pavara

    Variantai ir artimiausi dydžiai

    Kur naudojama

    • Pastatų įvadų skydai su rezerviniu generatoriumi
    • Pramonės, komercijos ir daugiaaukščiai pastatai
    • Dviejų tinklo įvadų perjungimas
    • Objektai, kur reikalingas priešgaisrinis valdymas

    Praktinis pavyzdys

    Pastatas su 1600 A įvadu ir generatoriumi: tinklas – I, generatorius – II. Abu išėjimai apkrovos pusėje sujungiami šyna pagal gaminio jungimo schemą. Valdiklis stebi vieną fazę.

    Privalumai

    • Integruotas valdiklis – nereikia atskiros automatikos
    • Savaiminis grįžimas į pagrindinį šaltinį
    • Rankena I-0-II ir užraktas aptarnavimui
    • Priešgaisrinio valdymo įėjimas
    • 9000 mechaninių ciklų

    Į ką atkreipti dėmesį

    • Perjungimas trunka iki 3–5 s (pagal rėmą)
    • Generatoriaus paleidimo valdymo gamintojas nenurodo
    • Trumpojo jungimo neišjungia – reikalinga apsauga prieš ATS
    • Kontroliuojama tik viena fazė
    • Išėjimus reikia sujungti montuojant

    ⚡ Saugus montavimas

    • Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
    • Prieš ATS abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
    • Kabelius ar šynas parinkite pagal 1600 A ir gnybtų dydį.
    • Generatorių prie pastato tinklo junkite tik per perjungiklį.
    • Išėjimų jungtis atlikite pagal gaminio schemą – klaidingai sujungus galimas šaltinių sujungimas.
    ☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

    Kaip parinkti

    Srovę parinkite ne mažesnę už įvado apsaugos srovę. Trifaziams varikliams ar jautrioms apkrovoms rinkitės 3 fazių kontrolę. 4P – kai su generatoriumi reikia perjungti ir N.

    4P · 1600 A
    1 fazė (230 V)
    2 įėjimai – 2 išėjimai
    AC-33iB · 400 V
    Tinka, jei:
    • skydo konstrukcijai patogūs atskiri išėjimai
    • pakanka kontroliuoti vieną fazę
    • įvado srovė iki 1600 A
    Patikrinkite:
    • tikslias Ui, Uimp ir Icw vertes etiketėje
    • trumpojo jungimo srovę įrengimo vietoje
    • vietą skyde – rėmo matmenys priklauso nuo srovės
    Svarbu: ATS nėra apsaugos aparatas – trumpojo jungimo ir perkrovos apsaugą įrenkite atskirai. Abejodami kreipkitės į kvalifikuotą elektriką.

    Dažniausiai užduodami klausimai

    Ką reiškia „2 įėjimai – 2 išėjimai“?
    Kiekvienas perjungiklio modulis turi atskirą išėjimą. Apkrovos pusėje jie sujungiami pagal gaminio jungimo schemą.
    Ar ATS užveda generatorių?
    Gamintojas generatoriaus paleidimo funkcijos šiam modeliui nenurodo – generatoriaus paleidimą valdo jo automatika.
    Kiek trunka perjungimas?
    Gamintojo duomenimis – nuo mažiau nei 3 s iki 5 s, priklausomai nuo rėmo.
    Ar galima perjungti rankiniu būdu?
    Taip, raktu pasirinkus rankinį režimą, rankena perjungiama į I, 0 arba II.
    Ką daro priešgaisrinio valdymo įėjimas?
    Prie jo jungiamas gaisro signalizacijos signalas pagal gaminio jungimo schemą.
    Ar galite padėti parinkti?
    Taip. Parašykite įvado srovę, tinklo tipą ir generatoriaus galią – padėsime parinkti.

    Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1600 A | 400 V | 1 fazės kontrolė | 2 įėjimai – 2 išėjimai

    SLQ1 4P su vienos fazės kontrole ir atskirais išėjimais – kai skydo konstrukcijai patogesni atskiri išėjimai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
