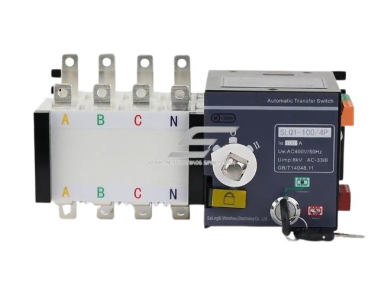

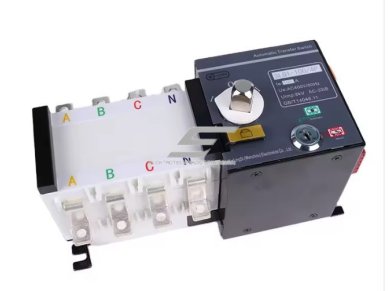

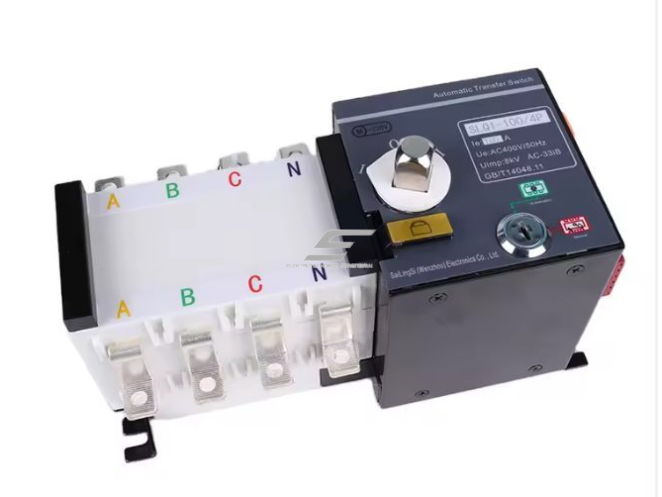

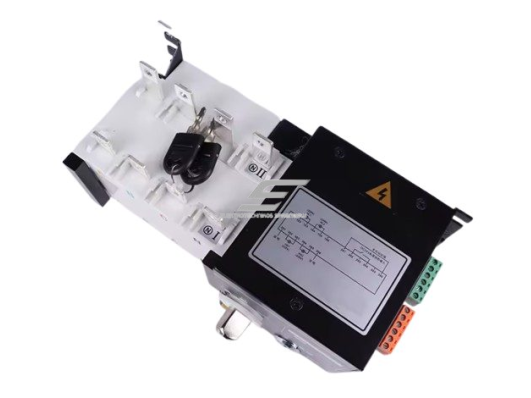

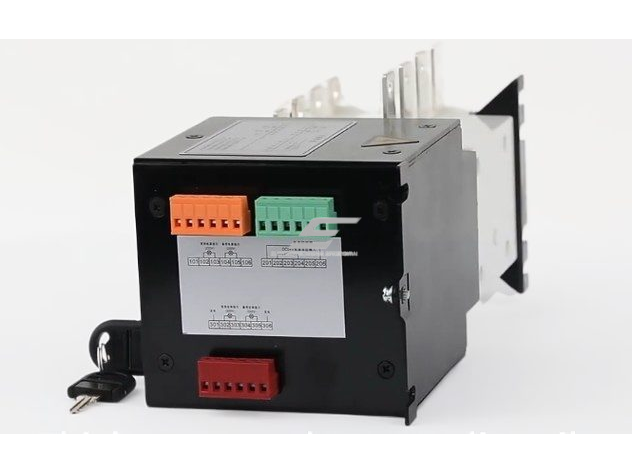

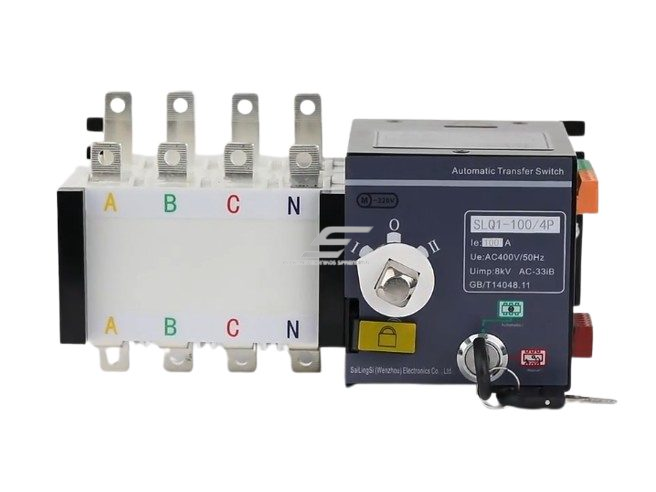

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1250 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

Kodas: ES-3SLQ1-1250A/4

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 1147.08 € su PVM
( 948.00 € be PVM )

Į krepšelį

SaiLingsi SLQ1 4P 1250 A – automatinis rezervinio maitinimo perjungiklis su trijų fazių kontrole ir bendru išėjimu. 400 V, AC-33iB, savaiminis grįžimas.

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1250 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

SaiLingsi SLQ1 – panelinis automatinis perjungiklis (ATS) dviem šaltiniams: pagrindiniam (I) ir rezerviniam (II). Dingus pagrindiniam maitinimui, apkrova automatiškai perjungiama į rezervą, o jam atsistačius – grąžinama. 4P, 1250 A, 400 V, 3 fazių kontrolė.

Pagrindinė mintis
Vienas įrenginys su integruotu valdikliu, motorine pavara ir rankena I-0-II. Gamintojas nurodo savaiminį grįžimą į pagrindinį šaltinį ir priešgaisrinio valdymo įėjimą. Parametrai Ui, Uimp, Icw ir perjungimo laikas priklauso nuo rėmo dydžio.

Poliai / srovė
4P / 1250 A

Įtampos kontrolė
3 fazės (400 V)

Perjungimas
< 3–5 s (pagal rėmą)

Gnybtai
2 įėjimai – 1 išėjimas

Kaip veikia

Valdiklis stebi šaltinių įtampą. Kai pagrindinis šaltinis I dingsta (gamintojo nurodyta riba – įtampa žemiau 85 % Ue) ir rezervinis II yra su įtampa, motorinė pavara perjungia kontaktus į II. I atsistačius, perjungiklis savaime grįžta į I.

Rakto jungiklis parenka automatinį arba rankinį režimą. Rankiniu režimu padėtis I, 0 ar II perjungiama rankena; padėtyje 0 abu šaltiniai atjungti. Rankeną galima užrakinti spyna.

Gamintojas nurodo priešgaisrinio valdymo įėjimą – prie jo jungiamas gaisro signalizacijos signalas.

Trijų fazių kontrolė: valdiklis stebi visų trijų fazių įtampą (400 V), todėl reaguoja ir į vienos fazės dingimą. Gnybtai „2 įėjimai – 1 išėjimas“: apkrova jungiama prie vieno bendro išėjimo.

Techninės savybės

Tipas	Automatinis perjungiklis (ATS) su integruotu valdikliu
Gamintojas, modelis	SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-1250A/4
Poliai	4P
Vardinė srovė	1250 A
Darbinė įtampa Ue	AC 400 V, 50 Hz
Valdymo įtampa	AC 230 V
Naudojimo kategorija	AC-33iB
Klasė	PC (gamintojo duomenys)
Izoliacijos įtampa Ui	500–800 V (pagal rėmą)
Impulsinė įtampa Uimp	6–8 kV (pagal rėmą; SLQ1-100 etiketėje – 8 kV)
Trumpalaikė atsparumo srovė Icw	5–16 kA (pagal rėmą)
Perjungimo laikas	< 3 s – 5 s (pagal rėmą)
Įtampos kontrolė	Trys fazės, 400 V
Gnybtų išdėstymas	2 įėjimai – 1 bendras išėjimas
Mechaninis atsparumas	9000 ciklų
Įtampos nuokrypio riba	< 85 % Ue
Valdymas	Auto / rankinis (raktas), rankena I-0-II, užrakinama
Papildomos funkcijos	Savaiminis grįžimas, priešgaisrinio valdymo įėjimas
Įrengimo kategorija / taršos laipsnis	II / 3
Aplinkos temperatūra	−5…+40 °C (vidutinė per parą ≤ +35 °C)
Aukštis	iki 2000 m
Standartas	GB/T 14048.11 (etiketė)
Duomenų šaltinis	Gamintojo etiketė ir SaiLingsi techninė informacija

⚠ Prekės ženklas ant gaminio – SaiLingsi (Wenzhou) Electronics. Gamintojas Ui, Uimp, Icw ir perjungimo laiką pateikia rėmų intervalais – tikslią šio dydžio vertę tikrinkite ant gaminio etiketės. Nuotraukose rodomas SLQ1-100/4P – kitų dydžių ir 3P variantų išvaizda ir matmenys skiriasi.

Funkcijos

Automatinis perjungimas I → II ir savaiminis grįžimas II → I
Rankena I-0-II su 0 padėtimi
Auto / rankinio režimo raktas
Rankenos užraktas
Priešgaisrinio valdymo įėjimas
Integruotas valdiklis ir motorinė pavara

Variantai ir artimiausi dydžiai

SLQ1 4P 1250 A – 1 fazės kontrolė, 2–1
SLQ1 4P 1250 A – 1 fazės kontrolė, 2–2
SLQ1 3P 1250 A – 3 fazių kontrolė, 2–1
SLQ1 4P 630 A – 3 fazių kontrolė, 2–1
SLQ1 4P 1000 A – 3 fazių kontrolė, 2–1
SLQ1 4P 1600 A – 3 fazių kontrolė, 2–1
1 fazės kontrolė – valdiklis stebi tik L–N 230 V; 3 fazių kontrolė – stebi visas tris fazes.
2 įėjimai – 1 išėjimas: bendras apkrovos išėjimas; 2 įėjimai – 2 išėjimai: atskiri išėjimai, sujungiami montuojant.
4P perjungia ir N laidininką, 3P – tik fazes.

Kur naudojama

Pastatų įvadų skydai su rezerviniu generatoriumi
Pramonės, komercijos ir daugiaaukščiai pastatai
Dviejų tinklo įvadų perjungimas
Objektai, kur reikalingas priešgaisrinis valdymas

Praktinis pavyzdys

Gamybos cechas su 1250 A įvadu ir trifaziais varikliais: tinklas – I, generatorius – II. Kadangi valdiklis stebi visas tris fazes, dingus bent vienai fazei apkrova perjungiama į generatorių.

Privalumai

Integruotas valdiklis – nereikia atskiros automatikos
Savaiminis grįžimas į pagrindinį šaltinį
Rankena I-0-II ir užraktas aptarnavimui
Priešgaisrinio valdymo įėjimas
9000 mechaninių ciklų

Į ką atkreipti dėmesį

Perjungimas trunka iki 3–5 s (pagal rėmą)
Generatoriaus paleidimo valdymo gamintojas nenurodo
Trumpojo jungimo neišjungia – reikalinga apsauga prieš ATS

⚡ Saugus montavimas

Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
Prieš ATS abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
Kabelius ar šynas parinkite pagal 1250 A ir gnybtų dydį.
Generatorių prie pastato tinklo junkite tik per perjungiklį.

☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

Kaip parinkti

Srovę parinkite ne mažesnę už įvado apsaugos srovę. Trifaziams varikliams ar jautrioms apkrovoms rinkitės 3 fazių kontrolę. 4P – kai su generatoriumi reikia perjungti ir N.

4P · 1250 A

3 fazės (400 V)

2 įėjimai – 1 išėjimas

AC-33iB · 400 V

Tinka, jei:

reikia reaguoti į bet kurios fazės dingimą
objekte yra trifazių variklių
įvado srovė iki 1250 A

Patikrinkite:

tikslias Ui, Uimp ir Icw vertes etiketėje
trumpojo jungimo srovę įrengimo vietoje
vietą skyde – rėmo matmenys priklauso nuo srovės

Svarbu: ATS nėra apsaugos aparatas – trumpojo jungimo ir perkrovos apsaugą įrenkite atskirai. Abejodami kreipkitės į kvalifikuotą elektriką.

Dažniausiai užduodami klausimai

Kuo 3 fazių kontrolė geresnė?
Valdiklis reaguoja į bet kurios fazės dingimą – tai saugo trifazius variklius nuo darbo su dviem fazėmis.

Ar ATS užveda generatorių?
Gamintojas generatoriaus paleidimo funkcijos šiam modeliui nenurodo – generatoriaus paleidimą valdo jo automatika.

Kiek trunka perjungimas?
Gamintojo duomenimis – nuo mažiau nei 3 s iki 5 s, priklausomai nuo rėmo.

Ar galima perjungti rankiniu būdu?
Taip, raktu pasirinkus rankinį režimą, rankena perjungiama į I, 0 arba II.

Ką daro priešgaisrinio valdymo įėjimas?
Prie jo jungiamas gaisro signalizacijos signalas pagal gaminio jungimo schemą.

Ar galite padėti parinkti?
Taip. Parašykite įvado srovę, tinklo tipą ir generatoriaus galią – padėsime parinkti.

Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1250 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

SLQ1 4P su trijų fazių kontrole – geriausias pasirinkimas objektams su trifaziais varikliais.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
