  • Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1600 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

    Kodas: ES-3SLQ1-1600A/4
    Kaina 1248.72 € su PVM
    ( 1032.00 € be PVM )
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 874.10 € už vnt. -30%

    SaiLingsi SLQ1 4P 1600 A – automatinis rezervinio maitinimo perjungiklis su trijų fazių kontrole ir bendru išėjimu. 400 V, AC-33iB, savaiminis grįžimas.

  • Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1600 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

    SaiLingsi SLQ1 – panelinis automatinis perjungiklis (ATS) dviem šaltiniams: pagrindiniam (I) ir rezerviniam (II). Dingus pagrindiniam maitinimui, apkrova automatiškai perjungiama į rezervą, o jam atsistačius – grąžinama. 4P, 1600 A, 400 V, 3 fazių kontrolė.

    Pagrindinė mintis
    Vienas įrenginys su integruotu valdikliu, motorine pavara ir rankena I-0-II. Gamintojas nurodo savaiminį grįžimą į pagrindinį šaltinį ir priešgaisrinio valdymo įėjimą. Parametrai Ui, Uimp, Icw ir perjungimo laikas priklauso nuo rėmo dydžio.
    Poliai / srovė
    4P / 1600 A
    Įtampos kontrolė
    3 fazės (400 V)
    Perjungimas
    < 3–5 s (pagal rėmą)
    Gnybtai
    2 įėjimai – 1 išėjimas

    Kaip veikia

    Valdiklis stebi šaltinių įtampą. Kai pagrindinis šaltinis I dingsta (gamintojo nurodyta riba – įtampa žemiau 85 % Ue) ir rezervinis II yra su įtampa, motorinė pavara perjungia kontaktus į II. I atsistačius, perjungiklis savaime grįžta į I.

    Rakto jungiklis parenka automatinį arba rankinį režimą. Rankiniu režimu padėtis I, 0 ar II perjungiama rankena; padėtyje 0 abu šaltiniai atjungti. Rankeną galima užrakinti spyna.

    Gamintojas nurodo priešgaisrinio valdymo įėjimą – prie jo jungiamas gaisro signalizacijos signalas.

    Trijų fazių kontrolė: valdiklis stebi visų trijų fazių įtampą (400 V), todėl reaguoja ir į vienos fazės dingimą. Gnybtai „2 įėjimai – 1 išėjimas“: apkrova jungiama prie vieno bendro išėjimo.

    Techninės savybės

    Tipas Automatinis perjungiklis (ATS) su integruotu valdikliu
    Gamintojas, modelis SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-1600A/4
    Poliai 4P
    Vardinė srovė 1600 A
    Darbinė įtampa Ue AC 400 V, 50 Hz
    Valdymo įtampa AC 230 V
    Naudojimo kategorija AC-33iB
    Klasė PC (gamintojo duomenys)
    Izoliacijos įtampa Ui 500–800 V (pagal rėmą)
    Impulsinė įtampa Uimp 6–8 kV (pagal rėmą; SLQ1-100 etiketėje – 8 kV)
    Trumpalaikė atsparumo srovė Icw 5–16 kA (pagal rėmą)
    Perjungimo laikas < 3 s – 5 s (pagal rėmą)
    Įtampos kontrolė Trys fazės, 400 V
    Gnybtų išdėstymas 2 įėjimai – 1 bendras išėjimas
    Mechaninis atsparumas 9000 ciklų
    Įtampos nuokrypio riba < 85 % Ue
    Valdymas Auto / rankinis (raktas), rankena I-0-II, užrakinama
    Papildomos funkcijos Savaiminis grįžimas, priešgaisrinio valdymo įėjimas
    Įrengimo kategorija / taršos laipsnis II / 3
    Aplinkos temperatūra −5…+40 °C (vidutinė per parą ≤ +35 °C)
    Aukštis iki 2000 m
    Standartas GB/T 14048.11 (etiketė)
    Duomenų šaltinis Gamintojo etiketė ir SaiLingsi techninė informacija

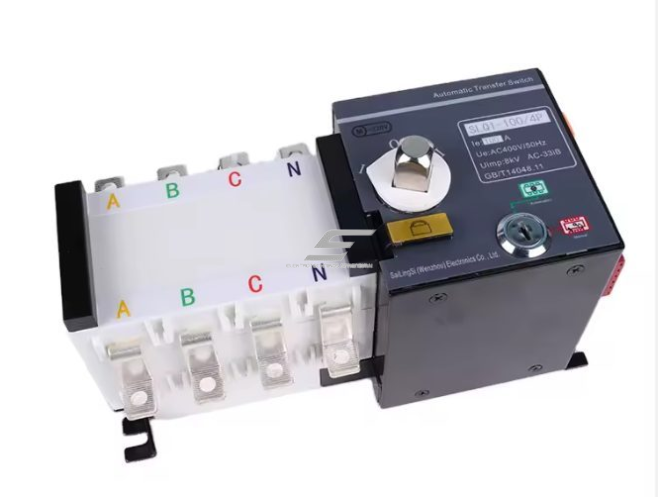

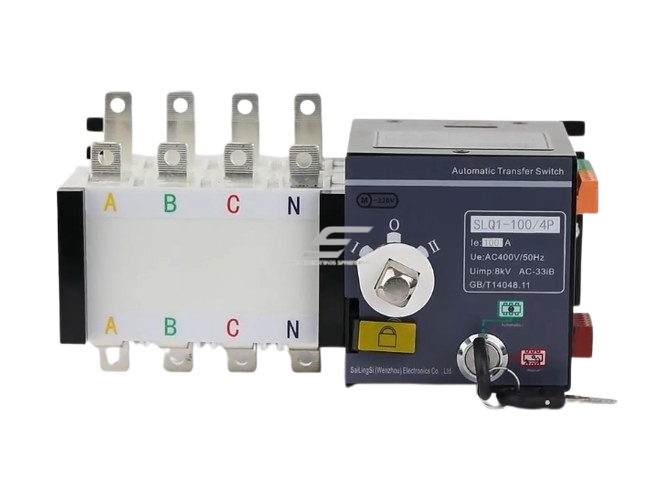

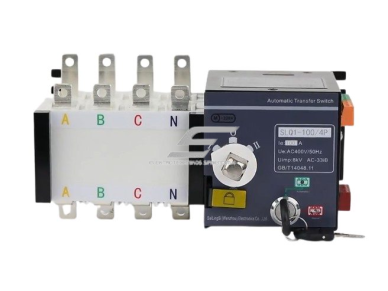

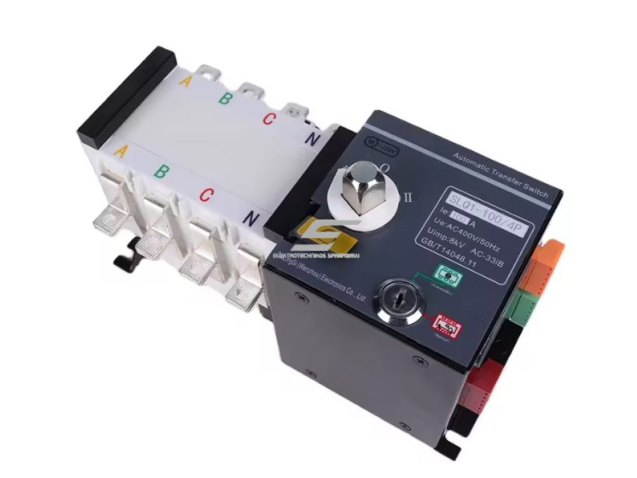

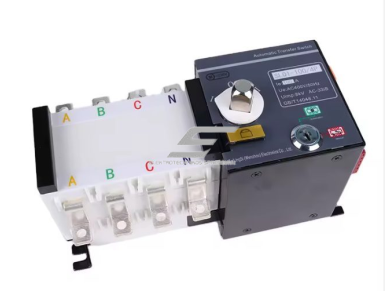

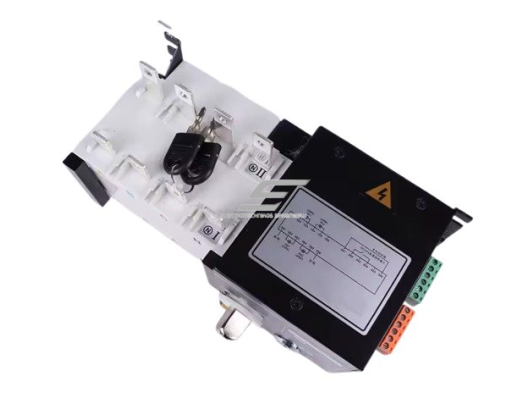

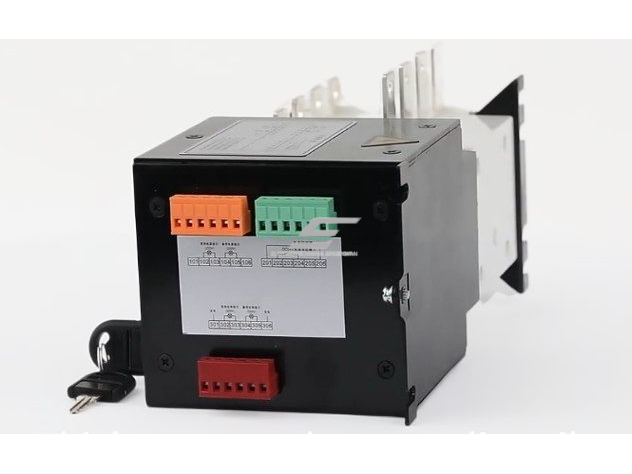

    ⚠ Prekės ženklas ant gaminio – SaiLingsi (Wenzhou) Electronics. Gamintojas Ui, Uimp, Icw ir perjungimo laiką pateikia rėmų intervalais – tikslią šio dydžio vertę tikrinkite ant gaminio etiketės. Nuotraukose rodomas SLQ1-100/4P – kitų dydžių ir 3P variantų išvaizda ir matmenys skiriasi.

    Funkcijos

    • Automatinis perjungimas I → II ir savaiminis grįžimas II → I
    • Rankena I-0-II su 0 padėtimi
    • Auto / rankinio režimo raktas
    • Rankenos užraktas
    • Priešgaisrinio valdymo įėjimas
    • Integruotas valdiklis ir motorinė pavara

    Variantai ir artimiausi dydžiai

    Kur naudojama

    • Pastatų įvadų skydai su rezerviniu generatoriumi
    • Pramonės, komercijos ir daugiaaukščiai pastatai
    • Dviejų tinklo įvadų perjungimas
    • Objektai, kur reikalingas priešgaisrinis valdymas

    Praktinis pavyzdys

    Gamybos cechas su 1600 A įvadu ir trifaziais varikliais: tinklas – I, generatorius – II. Kadangi valdiklis stebi visas tris fazes, dingus bent vienai fazei apkrova perjungiama į generatorių.

    Privalumai

    • Integruotas valdiklis – nereikia atskiros automatikos
    • Savaiminis grįžimas į pagrindinį šaltinį
    • Rankena I-0-II ir užraktas aptarnavimui
    • Priešgaisrinio valdymo įėjimas
    • 9000 mechaninių ciklų

    Į ką atkreipti dėmesį

    • Perjungimas trunka iki 3–5 s (pagal rėmą)
    • Generatoriaus paleidimo valdymo gamintojas nenurodo
    • Trumpojo jungimo neišjungia – reikalinga apsauga prieš ATS

    ⚡ Saugus montavimas

    • Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
    • Prieš ATS abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
    • Kabelius ar šynas parinkite pagal 1600 A ir gnybtų dydį.
    • Generatorių prie pastato tinklo junkite tik per perjungiklį.
    ☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

    Kaip parinkti

    Srovę parinkite ne mažesnę už įvado apsaugos srovę. Trifaziams varikliams ar jautrioms apkrovoms rinkitės 3 fazių kontrolę. 4P – kai su generatoriumi reikia perjungti ir N.

    4P · 1600 A
    3 fazės (400 V)
    2 įėjimai – 1 išėjimas
    AC-33iB · 400 V
    Tinka, jei:
    • reikia reaguoti į bet kurios fazės dingimą
    • objekte yra trifazių variklių
    • įvado srovė iki 1600 A
    Patikrinkite:
    • tikslias Ui, Uimp ir Icw vertes etiketėje
    • trumpojo jungimo srovę įrengimo vietoje
    • vietą skyde – rėmo matmenys priklauso nuo srovės
    Svarbu: ATS nėra apsaugos aparatas – trumpojo jungimo ir perkrovos apsaugą įrenkite atskirai. Abejodami kreipkitės į kvalifikuotą elektriką.

    Dažniausiai užduodami klausimai

    Kuo 3 fazių kontrolė geresnė?
    Valdiklis reaguoja į bet kurios fazės dingimą – tai saugo trifazius variklius nuo darbo su dviem fazėmis.
    Ar ATS užveda generatorių?
    Gamintojas generatoriaus paleidimo funkcijos šiam modeliui nenurodo – generatoriaus paleidimą valdo jo automatika.
    Kiek trunka perjungimas?
    Gamintojo duomenimis – nuo mažiau nei 3 s iki 5 s, priklausomai nuo rėmo.
    Ar galima perjungti rankiniu būdu?
    Taip, raktu pasirinkus rankinį režimą, rankena perjungiama į I, 0 arba II.
    Ką daro priešgaisrinio valdymo įėjimas?
    Prie jo jungiamas gaisro signalizacijos signalas pagal gaminio jungimo schemą.
    Ar galite padėti parinkti?
    Taip. Parašykite įvado srovę, tinklo tipą ir generatoriaus galią – padėsime parinkti.

    Automatinis rezervinio maitinimo perjungiklis ATS SaiLingsi SLQ1 | 4P | 1600 A | 400 V | 3 fazių kontrolė | 2 įėjimai – 1 išėjimas

    SLQ1 4P su trijų fazių kontrole – geriausias pasirinkimas objektams su trifaziais varikliais.
