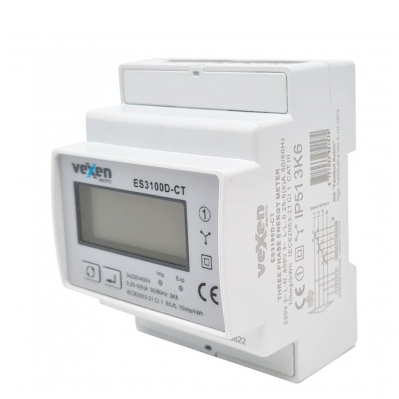

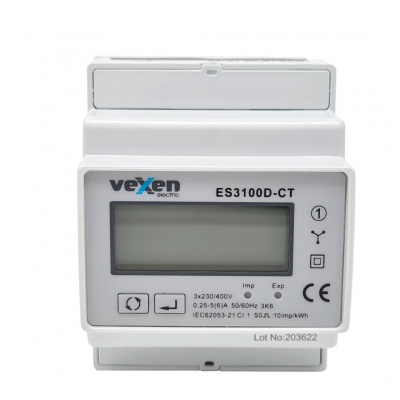

  • Nowość   Modułowy trójfazowy licznik energii elektrycznej | x/5 A przez przekładniki prądowe | 3×230/400 V | 1–9999 A pierwotny | Wyjście impulsowe | IP51 | DIN | VEXEN ES3100DCT
    Nowość   Modułowy trójfazowy licznik energii elektrycznej | x/5 A przez przekładniki prądowe | 3×230/400 V | 1–9999 A pierwotny | Wyjście impulsowe | IP51 | DIN | VEXEN ES3100DCT 1

    Modułowy trójfazowy licznik energii elektrycznej | x/5 A przez przekładniki prądowe | 3×230/400 V | 1–9999 A pierwotny | Wyjście impulsowe | IP51 | DIN | VEXEN ES3100DCT

    Kod: ES3100DCT
    Pytanie do produktu
    Cena 102.90 € z VAT
    Nie pasuje cena? Zaproponuj własną!

    Trójfazowy licznik energii czynnej podłączany przez przekładniki prądowe x/5 A, gdy obciążenie przekracza limity podłączenia bezpośredniego. Przekładnię ustawia się w menu (1–2000), więc wyświetlacz od razu pokazuje rzeczywiste kWh. Przeznaczony do pomiaru nierozliczeniowego (wewnętrznego).

  • Opis

    Modułowy trójfazowy licznik energii elektrycznej | x/5 A przez przekładniki prądowe | 3×230/400 V | 1–9999 A pierwotny | Wyjście impulsowe | IP51 | DIN | VEXEN ES3100DCT

    VEXEN ES3100DCT to modułowy trójfazowy licznik energii elektrycznej podłączany przez przekładniki prądowe o prądzie wtórnym 5 A w 4-przewodowej sieci 3×230/400 V. Przeznaczony do wewnętrznego pomiaru energii czynnej na przyłączach i liniach, gdzie prąd jest zbyt duży dla liczników bezpośrednich.

    Najważniejsze:
    W menu licznika ustawia się przekładnię przekładnika prądowego (0001–2000, np. 100/5 A = 0020), więc wyświetlacz pokazuje rzeczywiście zużytą energię bez przeliczania. To prosty sposób na kontrolę zużycia dużych odbiorów – do 9999 A prądu pierwotnego. Producent nie podaje MID dla tego modelu, dlatego jest on przeznaczony do pomiaru nierozliczeniowego (wewnętrznego).
    Prąd wtórny
    5 A (x/5 A)
    Prąd pierwotny
    1–9999 A
    Dokładność
    Klasa 1
    Ochrona
    IP51
    →
    Pomiar dwukierunkowy
    Nie. W instrukcji producenta podano, że całkowita energia czynna jest liczona jako „Total = Import + Export” – energia oddana jest dodawana do wskazania ogólnego, a oddzielnych rejestrów brak. Licznik nie rozdziela poboru i oddawania; jeśli potrzebny jest oddzielny pomiar, wybierz licznik z oddzielnym pomiarem poboru / oddania (np. ESM3100DM do 100 A).

    Interfejsy komunikacyjne i integracja

    Wyjście impulsowe
    10 imp/kWh, pasywne, 5–27 V DC, maks. 27 mA – impulsy trafiają do PLC, rejestratora danych lub BMS z wejściem impulsowym.
    Tylko wyświetlacz i impulsy
    Producent nie podaje interfejsu RS485 Modbus ani M-Bus – odczyty spisuje się z podświetlanego LCD lub zlicza z impulsów.

    Zasada działania

    Licznik montuje się na szynie DIN 35 mm: obwody napięciowe podłącza się bezpośrednio do L1, L2, L3 i N, a obwody prądowe – do uzwojeń wtórnych trzech przekładników prądowych x/5 A.

    W menu licznika wprowadza się przekładnię (0001–2000); układ pomiarowy zlicza energię czynną we wszystkich fazach, skalując ją ustawioną przekładnią.

    Energia całkowita (do 999999,9 kWh) jest wyświetlana na podświetlanym LCD, a wyjście impulsowe przekazuje sygnał 10 imp/kWh do systemu zewnętrznego.

    Dlaczego VEXEN ES3100DCT?
    Pozwala tanio i czytelnie kontrolować zużycie dużych przyłączy lub linii trójfazowych, gdy licznik bezpośredni 100 A nie wystarcza. Ustawiana przekładnia pozwala używać tego samego licznika z różnymi przekładnikami – od małych po kilka tysięcy amperów.

    Specyfikacja techniczna

    Typ produktu Modułowy trójfazowy licznik energii czynnej przez przekładniki
    Producent / model VEXEN ES3100DCT
    Sposób podłączenia Przez przekładniki prądowe x/5 A, 3 fazy + N (4 przewody)
    Napięcie znamionowe 3×230/400 V AC
    Zakres napięcia pracy 80–120 % Un
    Prąd wtórny 5 A
    Prąd pierwotny (ustawiany) 1–9999 A
    Przekładnia przekładnika prądowego Ustawiana 0001–2000 (np. 100/5 A = 0020)
    Prąd rozruchu / zakres pracy 0,4 % Ib – Imax
    Przeciążenie krótkotrwałe 20 Imax / 0,05 s
    Częstotliwość 50 Hz ±10 %
    Klasa dokładności 1 wg IEC 62053-21
    MID Nie podano – do pomiaru nierozliczeniowego (wewnętrznego)
    Mierzone wielkości Całkowita energia czynna (kWh), Total = Import + Export
    Interfejs komunikacyjny Brak (tylko wyjście impulsowe)
    Wyjście impulsowe 10 imp/kWh, 5–27 V DC, maks. 27 mA
    Wyświetlacz LCD z białym podświetleniem, maks. 999999,9 kWh
    Montaż Szyna DIN 35 mm
    Stopień ochrony IP51
    Klasa izolacji II
    Temperatura pracy −25…+55 °C
    Temperatura przechowywania −40…+70 °C
    Wilgotność względna ≤ 90 %
    Pobór mocy własnej ≤ 2 W / 10 VA na fazę
    Normy IEC 62053-21

    Główne funkcje

    • Podłączenie przez przekładniki x/5 A – pomiar na liniach, gdzie prąd przekracza limity podłączenia bezpośredniego.
    • Ustawiana przekładnia 0001–2000 – wyświetlacz pokazuje rzeczywiste kWh bez przeliczania.
    • Prąd pierwotny do 9999 A – od małych po bardzo duże przyłącza.
    • Klasa 1 wg IEC 62053-21 – dokładność do pomiaru wewnętrznego.
    • Wyjście impulsowe 10 imp/kWh – prosta integracja z PLC lub BMS.
    • IP51 i klasa izolacji II – chroniona obudowa do rozdzielnic.

    Czym różni się od podobnych modeli?

    VEXEN ESM3100D Podłączenie bezpośrednie do 100 A z MID; ES3100DCT podłącza się przez przekładniki dla większych prądów, ale bez MID.
    Eastron SDM630MCT-2T Przez przekładniki 1/5 A, 2 taryfy, RS485 Modbus, MID; ES3100DCT jest prostszy, bez interfejsu i MID.
    Eastron SDM630MCT-ML-1 Przez przekładniki, RS485 Modbus, MID, wielofunkcyjny; ES3100DCT mierzy tylko całkowitą energię czynną.
    THORGEON 01004 Również przez przekładniki x/5 A, klasa 1, IP20; ES3100DCT ma IP51 i ustawianą przekładnię.

    Gdzie się stosuje?

    • Przyłącza i rozdzielnice siłowe zakładów przemysłowych
    • Główne przyłącza budynków komercyjnych
    • Wewnętrzny pomiar linii i hal produkcyjnych
    • Sprężarkownie, przepompownie, kotłownie
    • Duże systemy chłodnicze i wentylacyjne
    • Kompleksy rolnicze
    • Budowy z urządzeniami dużej mocy
    • Audyty energetyczne na liniach wysokoprądowych

    Zastosowanie według potrzeb

    Kierownikom produkcji.
    Jasne zużycie kWh każdej dużej linii do podziału kosztów.
    Elektrykom.
    Jeden model do różnych przekładników – przekładnię ustawia się na miejscu.
    Energetykom.
    Sygnał impulsowy pozwala zbierać dane do istniejącego systemu.

    Praktyczne zastosowanie

    Jeśli na przyłączu hali 250 A trzeba kontrolować zużycie, na fazach montuje się trzy przekładniki prądowe 250/5 A, w menu ES3100DCT wprowadza przekładnię 0050, a licznik pokazuje rzeczywiste kWh hali i wysyła impulsy do systemu danych zakładu.

    Zalety

    • Nadaje się do dużych prądów – pierwotny do 9999 A
    • Przekładnia ustawiana w menu (0001–2000)
    • Klasa 1 wg IEC 62053-21
    • IP51 i klasa izolacji II
    • Podświetlany wyświetlacz LCD
    • Wyjście impulsowe do integracji

    Wady / ograniczenia

    • Producent nie podaje MID – nie nadaje się do rozliczeń; licznik MID z przekładnikami to np. Eastron SDM630MCT-2T
    • Brak oddzielnego pomiaru poboru / oddania – oddanie jest dodawane do całkowitych kWh
    • Brak RS485 Modbus i M-Bus – do integracji cyfrowej wybierz Eastron SDM630MCT-ML-1
    • Mierzy tylko całkowitą energię czynną – bez V, A, PF
    • Trzy przekładniki prądowe x/5 A trzeba kupić osobno

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie może wykonać wyłącznie wykwalifikowany elektryk przy odłączonym obwodzie i sprawdzonym braku napięcia.
    • Nigdy nie odłączaj licznika od obwodu wtórnego pracującego przekładnika prądowego – najpierw zewrzyj uzwojenie wtórne przekładnika, inaczej pojawi się na nim niebezpieczne napięcie.
    • Zachowaj zgodność faz: obwód wtórny każdego przekładnika musi być podłączony do tej samej fazy co zacisk napięciowy i we właściwym kierunku (P1 → P2).
    • Obwody pomiaru napięcia zabezpiecz osobnymi bezpiecznikami lub wyłącznikami nadprądowymi.
    • Po montażu wprowadź dokładną przekładnię (pierwotny / 5) – błędna przekładnia proporcjonalnie zniekształca odczyty.
    • Nie zrywaj plomb i nie otwieraj pokrywy – zgodnie z instrukcją producenta powoduje to utratę gwarancji.

    Szybki przewodnik wyboru

    Przez przekładniki x/5 A
    Pierwotny do 9999 A
    Klasa 1
    Bez MID – pomiar wewnętrzny
    Sprawdzi się, gdy potrzebujesz:
    • pomiaru wewnętrznego powyżej 100 A
    • jednego licznika do różnych przekładników
    • prostego sygnału impulsowego
    Sprawdź przed użyciem:
    • czy prąd wtórny przekładnika wynosi 5 A
    • jaką przekładnię wprowadzić
    • czy do rozliczeń nie jest wymagany MID
    Ważne przypomnienie: ES3100DCT nie ma MID i nie zastępuje licznika rozliczeniowego; nie pełni też funkcji zabezpieczających, a przekładniki prądowe kupuje się osobno.

    FAQ

    Jakie przekładniki prądowe pasują?
    O prądzie wtórnym 5 A (x/5 A), prąd pierwotny od 1 do 9999 A.
    Jak ustawić przekładnię?
    W menu wprowadza się stosunek prądu pierwotnego do wtórnego, np. 100/5 A = 0020.
    Czy licznik ma MID?
    W instrukcji producenta MID nie jest podany – licznik służy do pomiaru wewnętrznego.
    Czy mierzy energię oddaną do sieci?
    Nie – oddanie jest dodawane do całkowitych kWh, oddzielnych rejestrów brak. Do tego wybierz np. ESM3100DM.
    Czy ma Modbus?
    Nie, tylko wyjście impulsowe 10 imp/kWh.
    Jaka jest klasa dokładności?
    Klasa 1 wg IEC 62053-21.

    VEXEN ES3100DCT – licznik trójfazowy przez przekładniki x/5 A

    VEXEN ES3100DCT to trójfazowy licznik energii czynnej przez przekładniki prądowe x/5 A z ustawianą przekładnią (do 9999 A pierwotnego), klasą 1 i IP51 do pomiaru wewnętrznego.
