  • NowośćPopularny przedmiot   Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | 100 A | 3×230/400 V | dwukierunkowy | RS485 Modbus | DIN | Eastron SDM630-Modbus V2
    NowośćPopularny przedmiot   Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | 100 A | 3×230/400 V | dwukierunkowy | RS485 Modbus | DIN | Eastron SDM630-Modbus V2 1

    Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | 100 A | 3×230/400 V | dwukierunkowy | RS485 Modbus | DIN | Eastron SDM630-Modbus V2

    Kod: SDM630-Modbus V2
    Pytanie do produktu
    Cena 151.90 € z VAT
    ( 125.54 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Trójfazowy licznik wielofunkcyjny do podłączenia bezpośredniego do 100 A z RS485 Modbus RTU i dwoma wyjściami impulsowymi. Mierzy energię pobraną z sieci i oddaną do sieci, napięcia, prądy, moce i zapotrzebowanie – do pomiarów wewnętrznych w systemach SCADA, BMS i PLC.

  • Opis

    Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | 100 A | 3×230/400 V | dwukierunkowy | RS485 Modbus | DIN | Eastron SDM630-Modbus V2

    Eastron SDM630-Modbus V2 to licznik na szynę DIN o szerokości 4 modułów (72 mm) do sieci 3×230/400 V, podłączany bezpośrednio do 100 A bez przekładników prądowych. Dane są przesyłane przez RS485 Modbus RTU, a dwa wyjścia impulsowe osobno podają energię importu i eksportu.

    Najważniejsze:
    Jeden licznik zamiast kilku urządzeń: oprócz kWh i kvarh pokazuje napięcia, prądy, moce, częstotliwość i zapotrzebowanie, a import i eksport są liczone osobno. RS485 Modbus RTU umożliwia odczyt w systemie SCADA, BMS lub PLC na odległość do 1000 m.
    Prąd
    10 (100) A
    Napięcie
    3×230/400 V
    Interfejs
    RS485 Modbus RTU
    Klasa dokładności
    1 / B
    ⇄
    Pomiar dwukierunkowy
    Tak. Mierzy energię pobraną z sieci i oddaną do sieci – import i eksport (kWh, kvarh) są rejestrowane osobno. Zgodność ze sterowaniem mocą / eksportem falownika należy potwierdzić osobno – sam pomiar dwukierunkowy do tego nie wystarcza.

    Interfejsy komunikacyjne i integracja

    RS485 Modbus RTU
    1200–38400 bps, adresy 1–247, linia do 1000 m. Odczyt w systemach SCADA, BMS lub PLC, w Home Assistant – przez bramkę Modbus; z falownikiem – tylko jeśli falownik obsługuje ten model licznika.
    2 wyjścia impulsowe
    Osobne impulsy energii importu i eksportu – do rejestratora danych, wejścia licznikowego PLC lub BMS.

    Zasada działania

    Montowany na szynie DIN 35 mm (4 moduły, 72 mm) i podłączany bezpośrednio do 100 A; obsługuje układy 1P2W, 3P3W i 3P4W.

    Licznik pracuje w zakresie 80–120 % napięcia znamionowego, zaczyna liczyć od 40 mA i gromadzi energię w osobnych rejestrach importu i eksportu.

    Odczyty są widoczne na podświetlanym LCD, odczytywane przez RS485 Modbus RTU i przekazywane przez dwa wyjścia impulsowe.

    Dlaczego warto wybrać Eastron SDM630-Modbus V2?
    Jedno urządzenie o szerokości 72 mm zastępuje licznik kWh i miernik parametrów sieci, a Modbus RTU przekazuje dane do istniejącego systemu sterowania bez dodatkowych konwerterów. Podłączenie bezpośrednie do 100 A eliminuje potrzebę przekładników prądowych.

    Specyfikacja techniczna

    Typ produktu Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej
    Producent / model Eastron SDM630-Modbus V2
    Podłączenie Bezpośrednie, do 100 A (bez przekładników prądowych)
    Napięcie znamionowe 230 V L-N (3×230/400 V AC)
    Napięcie pracy 80–120 % znamionowego
    Prąd Ib 10 A, Imax 100 A, Imin 0,5 A
    Prąd rozruchu 40 mA
    Częstotliwość 50 / 60 Hz
    Klasa dokładności Energia czynna: klasa 1 (IEC 62053-21) / klasa B (EN 50470-1/3); bierna: klasa 2 (IEC 62053-23)
    MID Niepotwierdzone dla tego produktu – do pomiarów nierozliczeniowych (wewnętrznych)
    Kierunek energii Import / eksport (dwukierunkowy)
    Mierzone wielkości V, A, W, var, VA, PF, Hz, THD, kWh, kvarh (import / eksport), zapotrzebowanie
    Interfejs komunikacyjny RS485 Modbus RTU, 1200–38400 bps, adresy 1–247, do 1000 m
    Wyjścia impulsowe 2 (energia importu / eksportu)
    Układy sieci 1P2W, 3P3W, 3P4W
    Wyświetlacz LCD z podświetleniem
    Pobór mocy własny ≤ 2 W / 10 VA na fazę
    Montaż / szerokość DIN 35 mm, 4 moduły (72 mm)
    Stopień ochrony IP51 (do wnętrz)
    Temperatura pracy −25…+55 °C
    Normy IEC 62053-21, IEC 62053-23, EN 50470-1, EN 50470-3

    Główne funkcje

    • RS485 Modbus RTU – 1200–38400 bps, adresy 1–247, linia do 1000 m.
    • Pomiar dwukierunkowy – import / eksport kWh i kvarh osobno.
    • Parametry sieci – V, A, W, var, VA, PF, Hz, THD i zapotrzebowanie.
    • Dokładność – energia czynna klasa 1 / B, bierna – klasa 2.
    • 2 wyjścia impulsowe – energia importu i eksportu.
    • Bezpośrednie podłączenie 100 A – bez przekładników prądowych.

    Czym różni się od podobnych modeli?

    Eastron SDM630-MT Ta sama wielofunkcyjna platforma 100 A z RS485 Modbus, ale dodatkowo 4 taryfy i MID – wybierz do pomiarów wielotaryfowych lub rozliczeniowych.
    Eastron SDM630MCT Podłączany przez przekładniki prądowe 1 / 5 A – dla prądów powyżej 100 A; SDM630-Modbus V2 podłącza się bezpośrednio do 100 A.
    Eastron SDM72D-M-MID Prostszy licznik 100 A z Modbus i MID – gdy potrzebny jest certyfikowany pomiar kWh bez szczegółowej analizy sieci.
    Schneider iEM3150 Modbus i MID, ale podłączenie bezpośrednie tylko do 63 A; SDM630-Modbus V2 – do 100 A.

    Gdzie jest stosowany?

    • Podlicznikowanie energii najemców i działów
    • Systemy SCADA i BMS z RS485 Modbus
    • Urządzenia przemysłowe sterowane przez PLC
    • Home Assistant przez bramkę Modbus
    • Monitorowanie obciążenia rozdzielnic i obwodów
    • Obiekty z własną generacją – monitorowanie importu i eksportu
    • Audyty energetyczne urządzeń

    Zastosowanie według potrzeb

    Dla zarządców budynków.
    Odczyty każdego najemcy lub obwodu w BMS przez Modbus.
    Dla instalatorów.
    Bezpośrednie podłączenie do 100 A bez przekładników, 4 moduły.
    Dla energetyków.
    Import / eksport, zapotrzebowanie i parametry sieci w jednym urządzeniu.

    Praktyczne zastosowanie

    Jeśli w hali trzeba osobno mierzyć zużycie kilku maszyn i widzieć je w SCADA, zainstaluj SDM630-Modbus V2 na każdym obwodzie, nadaj różne adresy Modbus (1–247) i połącz liczniki jedną linią RS485 – wszystkie odczyty będą zbierane w jednym miejscu.

    Zalety

    • Podłączenie bezpośrednie do 100 A
    • RS485 Modbus RTU, linia do 1000 m
    • Dwukierunkowy pomiar energii czynnej i biernej
    • Energia czynna – klasa 1 (IEC 62053-21) / B (EN 50470-3)
    • Prąd rozruchu 40 mA
    • 2 wyjścia impulsowe

    Wady / ograniczenia

    • MID nie jest potwierdzony dla tego produktu – do rozliczeń wybierz SDM630-MT lub SDM72D-M-MID.
    • Brak dwóch taryf – do pomiarów wielotaryfowych wybierz SDM630-MT (4 taryfy).
    • Tylko do 100 A – dla większych prądów wybierz SDM630MCT z przekładnikami prądowymi.
    • Home Assistant lub systemy Ethernet wymagają osobnej bramki Modbus.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż wyłącznie przez wykwalifikowanego elektryka przy odłączonym napięciu.
    • Przed licznikiem zastosuj zabezpieczenie dobrane do przekroju przewodu.
    • Przestrzegaj oznaczeń zacisków – zamienione fazy lub przewód neutralny dają błędne odczyty mocy i kierunku.
    • Linię RS485 wykonaj skrętką i zachowaj polaryzację A / B; długość linii do 1000 m.
    • Obudowa IP51 jest przeznaczona do wnętrz.

    Szybki przewodnik wyboru

    100 A bezpośrednio
    3×230/400 V
    RS485 Modbus RTU
    Klasa 1 / B
    Pasuje, gdy potrzebujesz:
    • odczytów energii w SCADA, BMS lub PLC
    • pomiaru importu / eksportu
    • podłączenia bezpośredniego do 100 A
    Sprawdź przed użyciem:
    • Na etykiecie – czy to nie jest wersja -2T (dwutaryfowa)
    • Oznaczenie MID na etykiecie, jeśli potrzebny jest pomiar rozliczeniowy
    • Czy obciążenie nie przekracza 100 A
    Ważne przypomnienie: Bez potwierdzonego oznaczenia MID licznik nie zastępuje licznika rozliczeniowego, a sterowanie eksportem falownika wymaga zgodności potwierdzonej przez producenta falownika.

    FAQ

    Jaki interfejs komunikacyjny?
    RS485 Modbus RTU: 1200–38400 bps, adresy 1–247, linia do 1000 m.
    Czy mierzy energię oddaną do sieci?
    Tak, import i eksport kWh i kvarh są rejestrowane osobno.
    Czy licznik ma dwie taryfy?
    SDM630-Modbus V2 – nie; dwie taryfy mają tylko wersje -2T, dlatego sprawdź etykietę.
    Czy ten produkt ma MID?
    MID nie jest potwierdzony dla tego produktu – sprawdź oznaczenie MID na etykiecie.
    Czy potrzebne są przekładniki prądowe?
    Nie, podłączenie bezpośrednie do 100 A.
    Czy można podłączyć do Home Assistant?
    Tak, przez bramkę Modbus (RS485 na Ethernet / Wi-Fi).

    Eastron SDM630-Modbus V2 – trójfazowy licznik dwukierunkowy 100 A z RS485 Modbus

    Wielofunkcyjny trójfazowy licznik 100 A na DIN z RS485 Modbus RTU, pomiarem dwukierunkowym i 2 wyjściami impulsowymi – do pomiarów wewnętrznych w systemach SCADA, BMS i PLC.

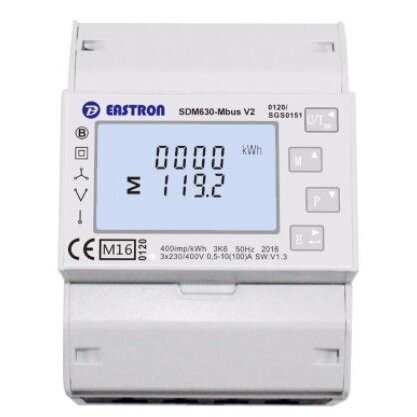

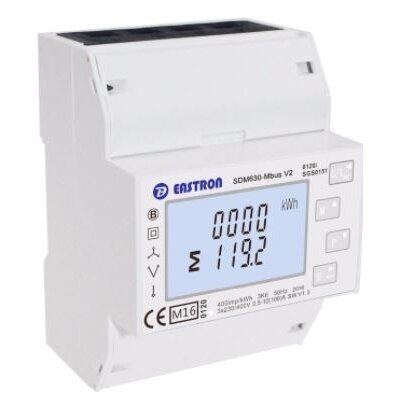

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
