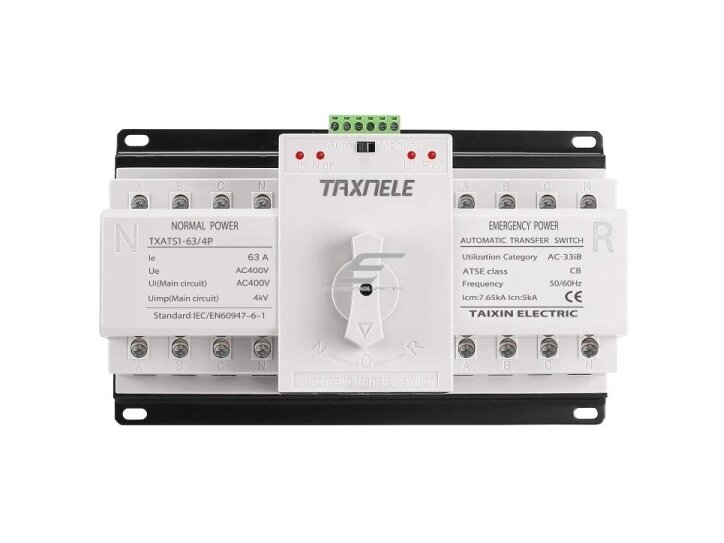

Automatinis rezervinio maitinimo perjungiklis ATS TAXNELE TXATS1 | 4P | 63 A | CB klasė

Kodas: ESTXATS1-63-4P

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 111.68 € su PVM
( 92.30 € be PVM )

Į krepšelį

TAXNELE TXATS1 4P 63 A – automatinis rezervinio maitinimo perjungiklis su automatinių jungiklių moduliais. CB klasė, Icn 5 kA, perjungimas iki 4 s.

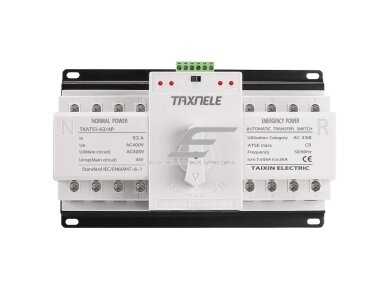

Automatinis rezervinio maitinimo perjungiklis ATS TAXNELE TXATS1 | 4P | 63 A | CB klasė

TAXNELE TXATS1 – automatinis perjungiklis (ATS), sudarytas iš dviejų automatinių jungiklių modulių su motorine pavara. Pagrindinis šaltinis – N (Normal), rezervinis – R (Reserve). 4P, 63 A.

Pagrindinė mintis
CB klasė reiškia, kad perjungiklis turi automatinių jungiklių funkciją (gamintojo etiketėje Icm 7,65 kA, Icn 5 kA). Perjungimas trunka iki 4 s ir vyksta su trumpu maitinimo pertrūkiu.

Poliai / srovė
4P / 63 A

Klasė
CB

Perjungimas
< 4 s

Valdymas
Auto / rankinis

Kaip veikia

Normalaus šaltinio pusė pažymėta N, rezervinio – R. Automatiniu režimu, dingus N įtampai (ar fazei) ir esant R įtampai, pavara išjungia N modulį ir įjungia R. N atsistačius – grįžta.

Gamintojas nurodo, kad kontroliuojama tik A fazės įtampa abiejuose šaltiniuose ir reaguojama tik į įtampos ar fazės dingimą. Perjungimas trunka iki 4 s, apkrova tuo metu be maitinimo.

Rankena turi tris padėtis N–0–R. Režimo jungiklis Auto / Manual yra viršuje, šalia indikatorių „Un N on“ ir „Ur R on“.

Techninės savybės

Tipas	Automatinis perjungiklis su automatinių jungiklių moduliais, CB klasė
Gamintojas	TAXNELE (Taixin Electric), serija TXATS1
Poliai	4P
Vardinė srovė	63 A
Darbinė įtampa	350–440 V AC
Dažnis	50/60 Hz
Izoliacijos įtampa Ui	AC 400 V
Impulsinė įtampa Uimp	4 kV
ATSE klasė	CB (IEC 60947-6-1)
Įjungimo geba Icm	7,65 kA
Išjungimo geba Icn	5 kA
Perjungimo laikas	< 4 s – su maitinimo pertrūkiu
Valdymas	Auto / Manual, rankena N–0–R
Kontroliuojama	A fazės įtampa abiejuose šaltiniuose
Montavimas	Ant montažinės plokštės, laikiklio angomis
Standartas	IEC/EN 60947-6-1
Duomenų šaltinis	Gamintojo etiketė ir gamintojo techninė informacija

⚠ Prekės ženklas ant gaminio – TAXNELE. Lentelėje – tik gamintojo nurodyti parametrai; parametrai, kurių gamintojas nepateikia, nenurodomi. Nuotraukose gali būti rodomas kitos srovės ar polių skaičiaus tos pačios serijos variantas – tikslius duomenis tikrinkite ant gaminio etiketės. Ue 2P – 200–240 V AC, 4P – 350–440 V AC (gamintojo duomenys).

Funkcijos

Automatinis perjungimas N → R ir atgal
Automatinių jungiklių funkcija (CB klasė)
Rankena N–0–R su 0 padėtimi
Auto / Manual jungiklis
Indikacija Un N on / Ur R on

Kiti tos pačios serijos variantai

TAXNELE TXATS1 2P 63 A
TAXNELE TXATS1 2P 125 A
TAXNELE TXATS1 4P 125 A
2P – vienfaziam objektui, 4P – trifaziam su N.
Jei reikia perjungimo be pertrūkio, rinkitės PC klasės TXATS.

Kur naudojama

Namai ir sodybos su generatoriumi
Ūkiai ir dirbtuvės
Objektai, kur trumpas pertrūkis perjungiant yra priimtinas

Praktinis pavyzdys

Ūkis su trifaziu generatoriumi: tinklas – N pusė, generatorius – R. Kai tinklas dingsta, ATS per kelias sekundes perjungia į generatorių. Kadangi kontroliuojama tik A fazė, trifaziams varikliams verta papildomai įrengti fazių kontrolės relę.

Privalumai

Automatinių jungiklių funkcija, Icn 5 kA
Rankena su 0 padėtimi
Aiškiai pažymėtos N ir R pusės

Į ką atkreipti dėmesį

Perjungimas iki 4 s su pertrūkiu
Kontroliuojama tik A fazė
Generatoriaus paleidimo valdymo neturi
Icn 5 kA – tikrinkite trumpojo jungimo srovę

⚡ Saugus montavimas

Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
Prieš ATS abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
Kabelių skerspjūvį parinkite pagal 63 A ir tiesimo sąlygas.
Generatorių prie namų tinklo junkite tik per perjungiklį – niekada per kištukinį lizdą.
Patikrinkite, kad trumpojo jungimo srovė įrengimo vietoje neviršija 5 kA.

☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

Kaip parinkti

Poliai – pagal tinklą, srovė – ne mažesnė už įvado apsaugos srovę. Įvertinkite, ar priimtinas iki 4 s pertrūkis.

4P · 63 A

350–440 V AC

CB · IEC 60947-6-1

< 4 s

Tinka, jei:

kelių sekundžių pertrūkis priimtinas
reikalinga CB klasės funkcija
trumpojo jungimo srovė ne didesnė nei 5 kA

Patikrinkite:

Ue: 2P – 200–240 V, 4P – 350–440 V
trumpojo jungimo srovę
ar reikia fazių kontrolės relės

Svarbu: Perjungiklis nėra apsaugos aparatas (išskyrus CB klasę) – trumpojo jungimo ir perkrovos apsaugą įrenkite atskirai. Abejodami kreipkitės į kvalifikuotą elektriką.

Dažniausiai užduodami klausimai

Ką reiškia CB klasė?
Perjungiklis turi automatinių jungiklių funkciją; gamintojo etiketėje – Icm 7,65 kA, Icn 5 kA.

Ar perjungimas be pertrūkio?
Ne. Gamintojas nurodo, kad perjungiant maitinimas nutrūksta, perjungimas trunka iki 4 s.

Ar kontroliuojamos visos fazės?
Ne, gamintojas nurodo, kad kontroliuojama tik A fazė. Prireikus naudokite fazių kontrolės relę.

Ar užveda generatorių?
Ne. Gamintojas nurodo, kad perjungiklis negali įjungti ar išjungti generatoriaus.

Ar galite padėti parinkti?
Taip. Parašykite tinklo tipą, įvado apsaugą ir generatoriaus galią – padėsime parinkti tinkamą perjungiklį.
