  • Aklė kabelių įvado plokštelė | 216×84 mm išpjovai | be angų | pilka | IP65 | HT Hi Tech Polymers | HTC-0

    Kodas: Sandariklis HTC-0

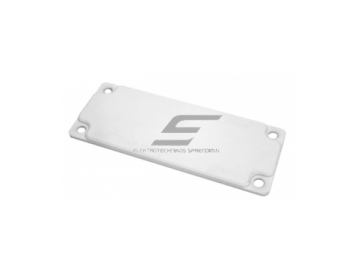

    HTC-0 – aklė plokštelė be angų, kuri sandariai uždaro nenaudojamą standartinę 216 × 84 mm išpjovą skydo ar korpuso sienelėje. Tvirtinama taip pat kaip angų turinčios HTC plokštelės, todėl vėliau ją galima pakeisti plokštele su angomis. IP65, −40…+130 °C.

  • Aklė kabelių įvado plokštelė | 216×84 mm išpjovai | be angų | pilka | IP65 | HT Hi Tech Polymers | HTC-0

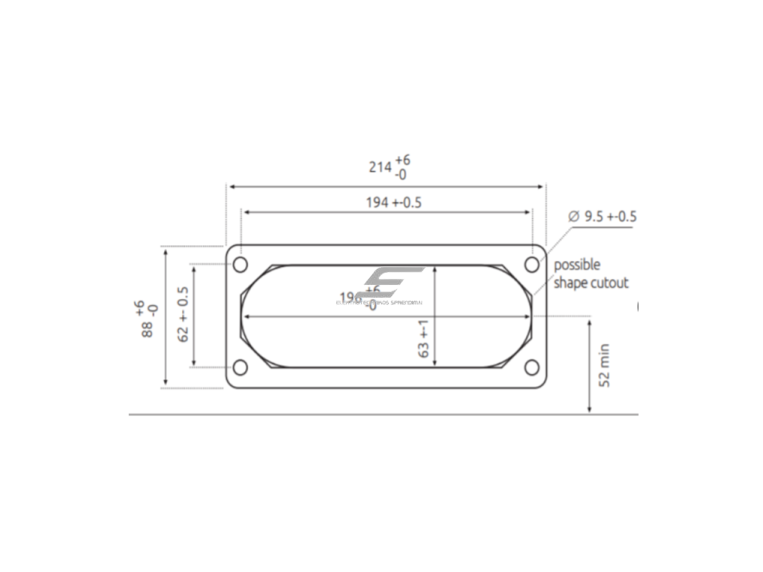

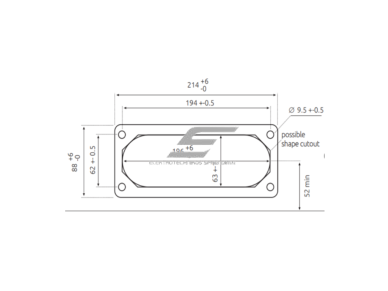

    HTC-0 – aklė plokštelė be angų standartinei 216 × 84 mm (C tipo) išpjovai. Ji uždaro išpjovą, per kurią kabeliai dar nevedami arba jau nebevedami, ir išlaiko korpuso IP65 sandarumą. Tvirtinimas – per tas pačias Ø10 mm skyles (atstumai 193 / 62 mm), kaip ir angų turinčių HTC plokštelių.

    Pagrindinė mintis:
    Skydai dažnai gaminami su keliomis vienodomis išpjovomis „ateičiai“, o ne visos jos iš karto reikalingos. HTC-0 leidžia tokią išpjovą tvarkingai ir sandariai uždaryti, o prireikus kabelių – tiesiog pakeisti plokštele su angomis, nekeičiant korpuso.
    Angos
    0 (aklė)
    Apsauga
    IP65
    Išpjova
    216 × 84 mm
    Temperatūra
    −40…+130 °C

    Veikimo principas

    Montavimas: plokštelė uždedama ant 216 × 84 mm išpjovos ir prisukama per Ø10 mm skyles (atstumai 193 / 62 mm).

    Veikimas: ištisinė TPE plokštelė, prispausta prie korpuso, sandariai uždengia visą išpjovą.

    Rezultatas: nenaudojama išpjova uždaryta IP65 lygiu ir paruošta būsimam kabelių įvadui.

    Kuo naudinga HTC-0?
    HTC-0 leidžia skydus ir korpusus ruošti vienodai – su standartinėmis 216 × 84 mm išpjovomis – ir spręsti dėl kabelių įvado vėliau. Kol kabelių nėra, išpjova uždaryta tvarkingai ir sandariai, be improvizuotų dangtelių ar silikono.

    Techninės specifikacijos

    Prekės tipas Aklė kabelių įvado plokštelė
    Kodas HTC-0
    Gamintojas HT Hi Tech Polymers Oy (Suomija)
    Angos ir kabelių Ø be angų (aklė plokštelė)
    Maks. kabelių skaičius 0
    Išpjova korpuse 216 × 84 mm (C tipo, FL21)
    Tvirtinimo skylės Ø10 mm, atstumai 193 / 62 mm
    Apsaugos laipsnis IP65 (EN 60529)
    Darbo temperatūra −40…+130 °C
    Medžiaga TPE-SEBS, 50 ShA, be halogenų
    Savybės atspari alyvos purslams; naudojama viduje ir lauke
    Spalva pilka (RAL7035)

    Pagrindinės funkcijos

    • Uždaro 216 × 84 mm išpjovą – kai kabeliai per ją nevedami
    • IP65 – dulkėms nepralaidus, atsparus vandens čiurkšlėms
    • Tas pats tvirtinimas kaip HTC plokštelių – Ø10 mm, 193 / 62 mm
    • Keičiama – vėliau pakeičiama plokštele su angomis
    • TPE-SEBS be halogenų – −40…+130 °C, atspari alyvos purslams
    • Viduje ir lauke – pagal gamintojo duomenis

    Kur naudojamas?

    • Skydai ir spintos su rezervinėmis 216 × 84 mm išpjovomis
    • Serijiniai korpusai, kuriuose ne visos išpjovos naudojamos
    • Statybų etapas, kai kabeliai dar neatvesti
    • Skydų rekonstrukcija, kai dalis kabelių išmontuojama
    • Lauko spintos, kuriose nenaudojama išpjova turi likti sandari
    • Pažeistos ar netinkamos angų plokštelės laikinas pakeitimas

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Galima gaminti vienodus korpusus su standartinėmis išpjovomis ir uždaryti nereikalingas iki užsakovas nuspręs dėl kabelių.
    Elektrikui montuotojui.
    Objekte nenaudojama išpjova uždaroma per kelias minutes tais pačiais varžtais kaip ir kitos HTC plokštelės.
    Pastato administratoriui.
    Skyde lieka paruoštas, sandariai uždarytas įvadas būsimiems kabeliams.

    Praktinis panaudojimas

    Jeigu skirstomajame skyde yra dvi 216 × 84 mm išpjovos, o kol kas kabeliai vedami tik per vieną, tada antrą išpjovą uždarykite HTC-0, o prireikus naujų linijų – pakeiskite ją angų turinčia plokštele, pvz. HTC-25 ar HTC-35.

    Pliusai

    • Sandariai uždaro nenaudojamą išpjovą – IP65
    • Tvirtinimas toks pat kaip angų turinčių HTC plokštelių
    • Leidžia ruošti vienodus korpusus su rezervinėmis išpjovomis
    • Lengvai pakeičiama, kai prireikia kabelių įvado
    • −40…+130 °C, be halogenų, viduje ir lauke

    Minusai / ribojimai

    • Kabeliams įvesti neskirta – tam rinkitės plokštelę su angomis (pvz. HTC-50, HTC-35, HTC-25)
    • Tinka tik 216 × 84 mm (C tipo) išpjovai; 138 × 48 mm išpjovai skirta HTB-10
    • Tai ne priešgaisrinė pertvara

    Saugos ir montavimo pastabos

    • Plokštelę montuokite atjungę skydo įtampą – varžtai ar įrankiai neturi patekti prie įtampingų dalių.
    • Prieš uždėdami patikrinkite, ar išpjovos kraštai be atplaišų, o skyde neliko drožlių.
    • Sandarinamas paviršius turi būti lygus ir švarus – kitaip IP65 neišlaikomas.
    • Varžtus priveržkite tolygiai, kad plokštelė prigultų visu perimetru.

    Greitas pasirinkimo gidas

    Be angų
    216 × 84 mm išpjovai
    Tvirt. Ø10 mm, 193 / 62 mm
    IP65
    Tinka, kai reikia:
    • sandariai uždaryti nenaudojamą 216 × 84 mm išpjovą
    • palikti rezervą būsimam kabelių įvadui
    • vienodai paruošti kelis skydus ar korpusus
    Patikrinkite prieš naudojimą:
    • ar išpjova tikrai 216 × 84 mm (C tipo)
    • ar tvirtinimo skylės Ø10 mm, atstumai 193 / 62 mm
    • ar sandarinamas paviršius lygus ir švarus
    Svarbus priminimas: HTC-0 tik uždaro išpjovą – kabeliams įvesti reikia plokštelės su angomis, o priešgaisrinėse sienose reikia tam skirtų priešgaisrinių sistemų.

    DUK

    Kam reikalinga aklė plokštelė?
    Kad sandariai uždarytumėte nenaudojamą 216 × 84 mm išpjovą ir paliktumėte ją rezervui.
    Ar į HTC-0 galima įvesti kabelį?
    Ne, tai aklė plokštelė; kabeliams rinkitės angų turinčią plokštelę tai pačiai išpjovai, pvz. HTC-25 ar HTC-35.
    Ar tvirtinimas sutampa su kitomis HTC plokštelėmis?
    Taip, Ø10 mm skylės, atstumai 193 / 62 mm, ta pati 216 × 84 mm išpjova.
    Koks HTC-0 apsaugos laipsnis?
    Gamintojas nurodo IP65.
    Ar tinka lauko spintoms?
    Taip, gamintojas nurodo naudojimą viduje ir lauke, −40…+130 °C.
    Ar tinka 138 × 48 mm išpjovai?
    Ne, HTC-0 skirta tik 216 × 84 mm išpjovai.

    Gamintojo dokumentai

    Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

    HTC-0 aklė plokštelė 216 × 84 mm išpjovai

    HTC-0 – IP65 aklė plokštelė be angų, kuri sandariai uždaro nenaudojamą 216 × 84 mm išpjovą ir leidžia vėliau ją pakeisti plokštele su angomis.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
