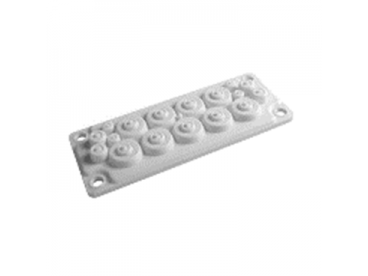

Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 9× Ø18–30 + 4× Ø10–15 + 4× Ø5–10 mm | pilka | IP55 | HT Hi Tech Polymers | HTC-17

Kodas: Sandariklis HTC-17

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 5.67 € su PVM
( 4.69 € be PVM )

Į krepšelį

HTC-17 – membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai, skirta keliems vidutinio storio galios kabeliams: 9 angos Ø18–30 mm (su vidiniu žiedu Ø10–14 mm), 4 angos Ø10–15 mm ir 4 angos Ø5–10 mm. IP55, −40…+130 °C.

Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 9× Ø18–30 + 4× Ø10–15 + 4× Ø5–10 mm | pilka | IP55 | HT Hi Tech Polymers | HTC-17

HTC-17 – membraninė kabelių įvado plokštelė standartinei 216 × 84 mm (C tipo) išpjovai, kurios pagrindą sudaro devynios didelės angos Ø18–30 mm. Ji skirta skydams, iš kurių išeina keli vidutinio storio galios kabeliai, pvz., į kitus skydus, variklius ar įkrovimo stoteles. Papildomai yra 4 angos Ø10–15 mm ir 4 angos Ø5–10 mm valdymo kabeliams.

Pagrindinė mintis:
Kai iš vieno skydo maitinami keli kiti skydai ar galingi įrenginiai, kabelių Ø dažniausiai būna 18–30 mm, o tokiems kabeliams dauguma daugiaangių plokštelių turi tik vieną ar dvi angas. HTC-17 šią spragą užpildo – devyni tokie kabeliai telpa į vieną standartinę išpjovą. Didžiųjų angų vidinis žiedas leidžia prireikus įvesti ir plonesnį Ø10–14 mm kabelį.

Didelės angos
9 × Ø18–30 mm

Kitos angos
4 × Ø10–15 + 4 × Ø5–10 mm

Apsauga
IP55

Kabelių
iki 17

Veikimo principas

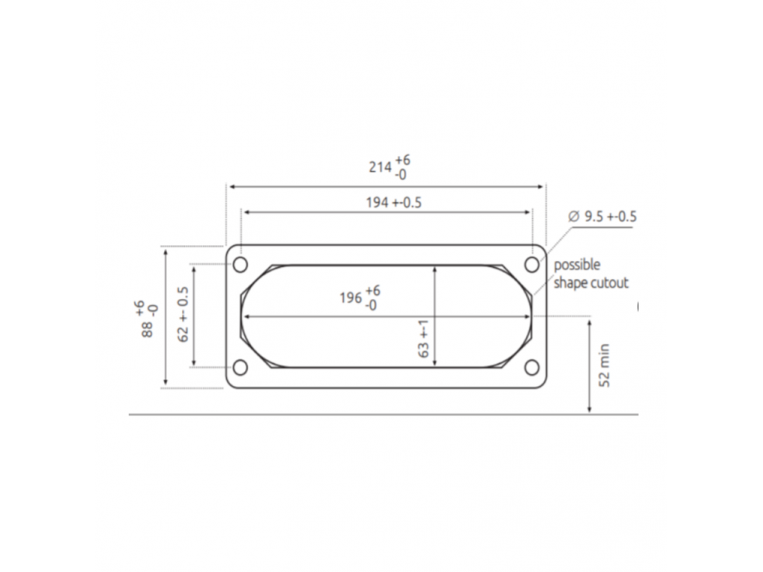

Montavimas: plokštelė įstatoma į 216 × 84 mm išpjovą ir prisukama per Ø10 mm skyles (atstumai 193 / 62 mm).

Veikimas: Ø18–30 mm kabeliui atidaromas visas membranos žiedas, Ø10–14 mm kabeliui – tik vidinis; anga daroma šiek tiek mažesnė nei kabelio išorinis Ø.

Rezultatas: iki 9 galios ir 8 valdymo kabelių per vieną išpjovą su IP55 sandarumu.

Kuo naudinga HTC-17?
HTC-17 leidžia sutalpinti devynis vidutinio storio galios kabelius ten, kur kitu atveju reikėtų devynių atskirų didelių kabelių sandariklių ir skylių. Tai ypač patogu skirstomiesiems skydams, maitinantiems butus, cechų skydus ar elektromobilių įkroviklius.

Techninės specifikacijos

Prekės tipas	Membraninė kabelių įvado plokštelė galios kabeliams
Kodas	HTC-17
Gamintojas	HT Hi Tech Polymers Oy (Suomija)
Angos ir kabelių Ø	9 × Ø18–30 mm (vidinis žiedas Ø10–14 mm); 4 × Ø10–15 mm; 4 × Ø5–10 mm
Maks. kabelių skaičius	17
Išpjova korpuse	216 × 84 mm (C tipo, FL21)
Tvirtinimo skylės	Ø10 mm, atstumai 193 / 62 mm
Apsaugos laipsnis	IP55 (EN 60529)
Darbo temperatūra	−40…+130 °C
Medžiaga	TPE-SEBS, 50 ShA, be halogenų
Savybės	atspari alyvos purslams; naudojama viduje ir lauke
Spalva	pilka (RAL7035)

Pagrindinės funkcijos

9 angos Ø18–30 mm – vidutinio storio galios kabeliams
Vidinis žiedas Ø10–14 mm – ta pati anga tinka ir plonesniam kabeliui
4 angos Ø10–15 mm – mažesnėms galios ar valdymo linijoms
4 angos Ø5–10 mm – signaliniams ir valdymo kabeliams
IP55 – apsauga nuo dulkių ir vandens čiurkšlių (EN 60529)
TPE-SEBS be halogenų – −40…+130 °C, viduje ir lauke

Kur naudojamas?

Daugiabučių namų skirstomieji skydai, maitinantys butų skydus
Cechų skirstomosios spintos su variklių ir įrenginių maitinimu
Elektromobilių įkrovimo stotelių grupių skydai
Saulės elektrinių keitiklių jungimo skydai
Lauko apšvietimo ir infrastruktūros skirstomosios spintos
Siurblinių ir vėdinimo kamerų galios skydai
Statybviečių skirstomieji skydai

Naudojimas pagal poreikį

Skirstomųjų skydų gamintojui.
Devyni galios išvadai per vieną išpjovą – mažiau mechaninio darbo ir tvarkingas skydo dugnas.

Įkrovimo stotelių ir saulės elektrinių įrengėjui.
Keli vienodo storio maitinimo kabeliai įvedami vienoje vietoje, o likusios angos skirtos ryšio ir valdymo linijoms.

Daugiabučio administratoriui.
Pakeitus butų maitinimo kabelį ar pridėjus naują išvadą, nereikia gręžti naujų skylių skyde.

Praktinis panaudojimas

Jeigu iš laiptinės skirstomojo skydo išeina 8 butų maitinimo kabeliai Ø18–22 mm, o skaitiklių duomenims ir laiptinės apšvietimo valdymui reikia dar kelių plonų kabelių, tada HTC-17 visus juos įveda per vieną 216 × 84 mm išpjovą.

Pliusai

Devynios angos Ø18–30 mm vienoje plokštelėje
Didžiųjų angų vidinis žiedas Ø10–14 mm – lankstumas parenkant kabelį
Papildomos 8 angos valdymo ir signaliniams kabeliams
Iki 17 kabelių per vieną išpjovą
−40…+130 °C, be halogenų, viduje ir lauke

Minusai / ribojimai

IP55, ne IP65 – kur reikia dulkėms nepralaidaus įvado, rinkitės IP65 plokšteles, pvz. HTC-35 ar HTC-3
Labai stambiems kabeliams (virš Ø30 mm) rinkitės HTC-3 (iki Ø59 mm)
Membrana neperima kabelio svorio – galios kabelius tvirtinkite apkabomis skydo viduje
Tai ne priešgaisrinė pertvara

Saugos ir montavimo pastabos

Darbus skyde atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po išpjovos darymo pašalinkite atplaišas ir metalo drožles nuo šynų ir aparatų.
Didžiąją membraną atidarykite pagal kabelio išorinį Ø: Ø18–30 mm – išorinis žiedas, Ø10–14 mm – tik vidinis.
Galios kabelius tvirtinkite apkabomis, kad jų svoris ir lenkimas neveiktų membranos.
Vienoje angoje – tik vienas kabelis.

Greitas pasirinkimo gidas

9 × Ø18–30 mm

4 × Ø10–15 mm

4 × Ø5–10 mm

IP55

Tinka, kai reikia:

įvesti iki 9 vidutinio storio galios kabelių per vieną išpjovą
maitinti kelis skydus ar įrenginius iš vieno skydo
kartu įvesti kelis valdymo kabelius

Patikrinkite prieš naudojimą:

galios kabelių išorinį Ø – ar telpa į 18–30 mm
ar IP55 pakanka jūsų aplinkai
ar korpuse yra 216 × 84 mm išpjova

Svarbus priminimas: HTC-17 sandarina kabelių įvadą IP55 lygiu, bet neperima kabelių svorio ir nėra priešgaisrinė pertvara – kabelius tvirtinkite apkabomis, o priešgaisrinėse sienose naudokite tam skirtas sistemas.

DUK

Kokiems kabeliams skirtos didžiosios angos?
Kabeliams, kurių išorinis Ø 18–30 mm; per vidinį žiedą – Ø10–14 mm.

Koks HTC-17 apsaugos laipsnis?
Gamintojas nurodo IP55.

Kiek kabelių galima įvesti iš viso?
Iki 17: 9 didelius ir 8 mažesnius.

Ką rinktis, jei reikia IP65?
Rinkitės IP65 plokštelę, pvz. HTC-35 arba stambiems kabeliams – HTC-3.

Ar tinka butų maitinimo kabeliams daugiabutyje?
Taip, jei kabelių išorinis Ø telpa į 18–30 mm diapazoną.

Kokios išpjovos reikia?
216 × 84 mm C tipo išpjovos ir Ø10 mm tvirtinimo skylių, atstumai 193 / 62 mm.

Gamintojo dokumentai

Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

HTC-17 plokštelė galios kabeliams Ø18–30 mm

HTC-17 – IP55 membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai: 9 angos Ø18–30 mm galios kabeliams, 4 angos Ø10–15 mm ir 4 angos Ø5–10 mm, iki 17 kabelių.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

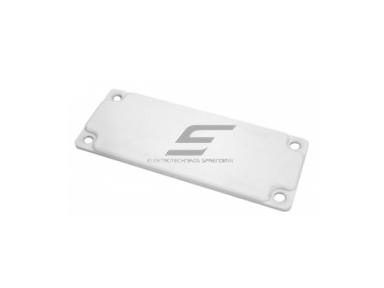

Aklė kabelių įvado plokštelė | 216×84 mm išpjovai | be angų | pilka | IP65 | HT Hi Tech Polymers | HTC-0

Kodas: Sandariklis HTC-0

HTC-0 – aklė plokštelė be angų, kuri sandariai uždaro nenaudojamą standartinę 216 × 84 mm išpjovą skydo ar korpuso sienelėje. Tvirtinama taip pat kaip angų turinčios HTC plokštelės, todėl vėliau ją galima pakeisti plokštele su angomis. IP65, −40…+130 °C.

Kaina 4.71 € su PVM

( 3.89 € be PVM )

Į krepšelį

Vieno kabelio membraninis įvadas su flanšu | angai Ø86 mm | kabeliui Ø55–70 mm | flanšas Ø123,1 mm | pilkas | IP67 | HT Hi Tech Polymers | HTX-1

Kodas: Sandariklis HTX-1

HTX-1 – membraninis įvadas su flanšu vienam storam galios kabeliui Ø55–70 mm. Montuojamas į apvalią Ø86 mm angą korpuso sienelėje, flanšo skersmuo Ø123,1 mm. Sandarumas – IP67 pagal naujausią gamintojo lapą.

Kaina 21.78 € su PVM

( 18.00 € be PVM )

Į krepšelį

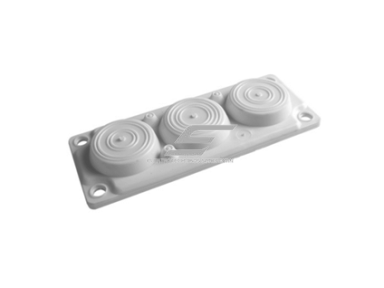

Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 2× Ø24–54 + 1× Ø30–59 + 3× Ø6–14 mm | pilka | IP65 | HT Hi Tech Polymers | HTC-3

Kodas: Sandariklis HTC-3

HTC-3 – membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai, skirta stambiems galios kabeliams: dvi angos Ø24–54 mm, viena Ø30–59 mm ir trys mažos Ø6–14 mm valdymo kabeliams. IP65 (mažos angos – IP55), −40…+130 °C.

Kaina 5.69 € su PVM

( 4.70 € be PVM )

Į krepšelį

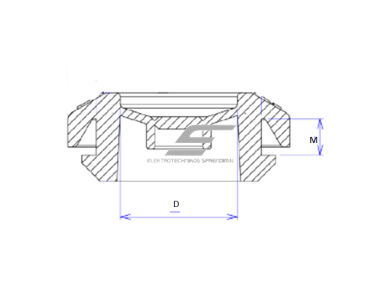

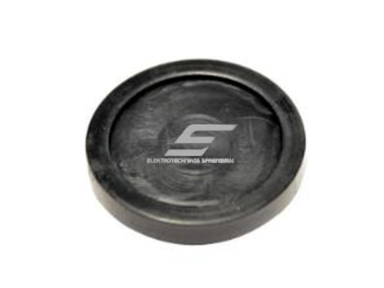

Sandariklis-diafragma įspaudžiamas laidams-kabeliams skydui, juodas

Kodas: Sandariklis-diafragma, juodas

Kaina 0.16 € - 2.24 € su PVM
( 0.13 - 1.85 € be PVM )

Pasirinkti

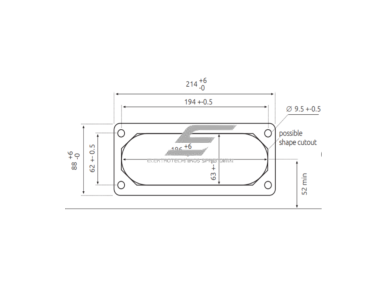

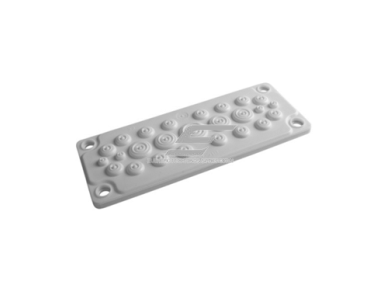

Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 1× Ø20–26 + 4× Ø14–20 + 16× Ø8–14 + 4× Ø5–7 mm | pilka | IP65 | HT | HTC-25

Kodas: Sandariklis HTC-25

HTC-25 – membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai su 25 angomis: įvadui Ø20–26 mm, 4 angos Ø14–20 mm, 16 angų Ø8–14 mm ir 4 angos Ø5–7 mm. Didesnės angos turi vidinį žiedą plonesniam kabeliui (tada IP55). IP65, −40…+130 °C.

Kaina 5.71 € su PVM

( 4.72 € be PVM )

Į krepšelį

Apvali membraninė kabelių įvado tabletė | Ø28 mm angai | 3× Ø3–4 + 3× Ø5–9 mm | pilka | IP65 | HT Hi Tech Polymers | HTL-28

Kodas: Sandariklis HTL-28

HTL-28 – apvali membraninė tabletė, įstatoma į Ø28 mm angą korpuse. Per ją įvedama iki 6 kabelių: 3× Ø3–4 mm ir 3× Ø5–9 mm. Tinka 1,5–5 mm sienelei, apsauga IP65 pagal gamintojo lapą.

Kaina 1.43 € su PVM

( 1.18 € be PVM )

Į krepšelį
Alternatyvios prekės

Kabelis 2x1,5 | varinis | lankstus | apvalus | BVV-LL 2x1,5 | 1m | baltas

Kodas: 91521501 (1m)

• Kabeliai naudojami gyvenamųjų namų patalpose vidutinio galingumo buitiniams prietaisams pajungti (pvz. skalbimo mašinoms, šaldytuvams). Tinka ir namų ūkyje, drėgnose patalpose.
• Laidininkas yra susuktas iš plonų vario atkaitintų vielų pluošto, todėl yra labai minkštas. Izoliuotos gyslos yra susuktos tarpusavyje ir aptrauktos PVC apvalkalu, todėl patogus naudojimui.

Kaina 0.67 € su PVM

( 0.55 € be PVM )

Į krepšelį

Laidas 4mm2 | varinis | lankstus | viengyslis | daugiavielis | H07V-K 4 | 1m | baltas

Kodas: 91304001

• Kabeliai skirti fiksuotai instaliacijai įrengti, kabelius klojant ant paviršių sumontuotose ar pritvirtintuose izoliaciniuose vamzdžiuose ar panašiose sandariose sistemose.
• Kabeliai skirti vidutinio ir didelio galingumo įvairių įrengimų, prietaisų valdymo ir kontrolės elektrinių schemų montavimui.
• Laidininkas yra iš atkaitintų vario vielų pluošto, labai lankstus. Vario gysla yra aptraukta PVC izoliacija.

Minimalus užsakymo kiekis 10m!

Kaina 0.71 € su PVM

( 0.59 € be PVM )

Į krepšelį

Elektros paskirstymo skydelis | dėžė | skydas | 1200x750x300mm | su įmontuojama montažine plokšte | virštinkinis | plieninis | IP31 | IEK | YKM40-06-31 | 4606056088915

Kodas: YKM40-06-31

Naudojamas įvairios elektros įrangos montavimui: maitinimo, valdymo, automatikos.

Galima montuoti tiek modulinę, tiek įprastą įrangą.

Metalinis korpusas su įmontuojama montavimo plokšte.

Skydo durys rakinamos.

Kaina 277.19 € su PVM

( 229.09 € be PVM )

Į krepšelį

CYKY 5x4 | Varinis jėgos kabelis | CYKY-L 5G4 | 1m | juodas | 4779026553369

Kodas: 91950413

Varinis jėgos kabelis, skirtas elektros energijos tiekimui ir paskirstymui buitinėse ir pramoninėse instaliacijoseįvairiomis sąlygomis: tiek viduje, tiek lauke. Kabelis pagamintas iš vientiso, atkaitinto vario laidininko, padengto PVC izoliacija, o visos penkios gyslos susuktos kartu, apsaugotos užpildu ir PVC apvalkalu. Dėl savo konstrukcijos ir atsparumo aplinkos poveikiui, kabelis gali būti tiesiamas sausose, drėgnose ir šlapiose patalpose, tiesiogiai į betoną, žemę ar kabeliniuose vamzdžiuose.

Kabelis pagamintas pagal ES saugos ir kokybės standartus, todėl užtikrina ilgalaikį, patikimą ir saugų veikimą.

Kaina 3.68 € su PVM

( 3.04 € be PVM )

Į krepšelį

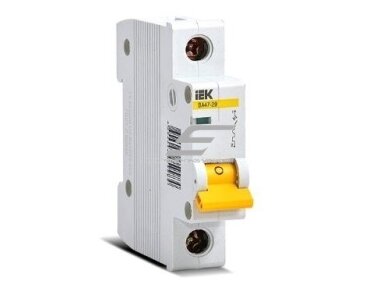

Modulinis automatinis jungiklis | 1P | 20A | C | 6kA | DIN | MCB | IEK | MVA30-1-020-C | 4606056350722

Kodas: MVA30-1-020-C

Kaina 2.25 € su PVM

( 1.86 € be PVM )

Į krepšelį

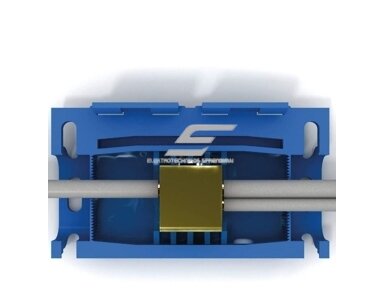

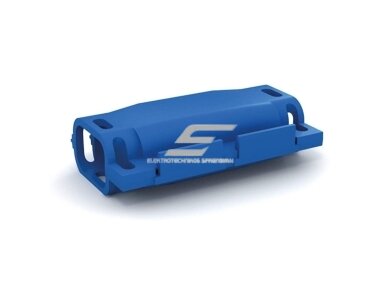

Gelinė mova | jungtis kabeliui-laidui | 145x50x29mm | 3 gysloms 0,5-2,5mm² | IP68 | Shark | SH0306
