  • Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 2× Ø24–54 + 1× Ø30–59 + 3× Ø6–14 mm | pilka | IP65 | HT Hi Tech Polymers | HTC-3

    Kodas: Sandariklis HTC-3

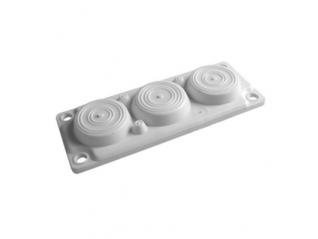

    HTC-3 – membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai, skirta stambiems galios kabeliams: dvi angos Ø24–54 mm, viena Ø30–59 mm ir trys mažos Ø6–14 mm valdymo kabeliams. IP65 (mažos angos – IP55), −40…+130 °C.

  • Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 2× Ø24–54 + 1× Ø30–59 + 3× Ø6–14 mm | pilka | IP65 | HT Hi Tech Polymers | HTC-3

    HTC-3 – membraninė kabelių įvado plokštelė standartinei 216 × 84 mm (C tipo) išpjovai, skirta ne daugybei plonų laidų, o keliems stambiems galios kabeliams. Joje trys didelės angos – dvi Ø24–54 mm ir viena Ø30–59 mm – bei trys mažos Ø6–14 mm angos valdymo ar matavimo kabeliams.

    Pagrindinė mintis:
    Stambų galios kabelį sandariai įvesti į skydą dažnai sunkiausia: dideli kabelių sandarikliai brangūs, o kiekvienam reikia atskiros didelės skylės. HTC-3 įveda iki trijų storų kabelių per vieną standartinę išpjovą, o trys mažos angos lieka su jais susijusiems valdymo kabeliams.
    Didelės angos
    2 × Ø24–54 + 1 × Ø30–59 mm
    Mažos angos
    3 × Ø6–14 mm
    Apsauga
    IP65 / IP55
    Kabelių
    iki 6

    Veikimo principas

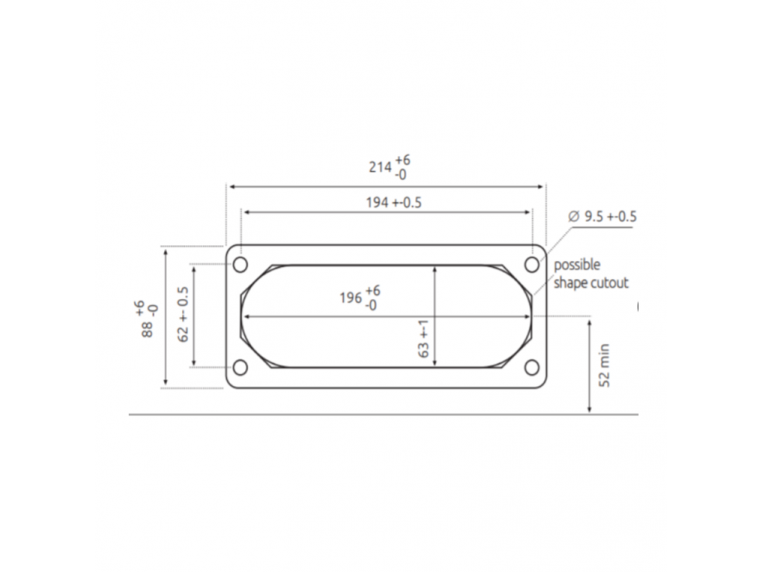

    Montavimas: plokštelė įstatoma į 216 × 84 mm išpjovą ir prisukama per Ø10 mm skyles (atstumai 193 / 62 mm).

    Veikimas: didelės angos membrana prakerpama pagal konkretaus galios kabelio išorinį Ø, šiek tiek mažesne anga nei kabelis, ir TPE sandariai apglėbia apvalkalą.

    Rezultatas: trys stambūs kabeliai ir trys valdymo kabeliai įvesti per vieną išpjovą; didelės angos – IP65, mažos – IP55.

    Kuo naudinga HTC-3?
    HTC-3 pakeičia kelis didelius kabelių sandariklius viena plokštele. Platūs angų diapazonai (Ø24–54 ir Ø30–59 mm) leidžia naudoti tą pačią plokštelę skirtingo storio įvadams, todėl ją patogu turėti sandėlyje ir objekte.

    Techninės specifikacijos

    Prekės tipas Membraninė kabelių įvado plokštelė stambiems kabeliams
    Kodas HTC-3
    Gamintojas HT Hi Tech Polymers Oy (Suomija)
    Angos ir kabelių Ø 2 × Ø24–54 mm; 1 × Ø30–59 mm; 3 × Ø6–14 mm
    Maks. kabelių skaičius 6
    Išpjova korpuse 216 × 84 mm (C tipo, FL21)
    Tvirtinimo skylės Ø10 mm, atstumai 193 / 62 mm
    Apsaugos laipsnis IP65 (mažos angos Ø6–14 mm – IP55)
    Darbo temperatūra −40…+130 °C
    Medžiaga TPE-SEBS, 50 ShA, be halogenų
    Savybės atspari alyvos purslams; naudojama viduje ir lauke
    Spalva pilka (RAL7035)

    Pagrindinės funkcijos

    • 2 angos Ø24–54 mm – stambiems galios kabeliams
    • 1 anga Ø30–59 mm – storiausiam įvado ar generatoriaus kabeliui
    • 3 angos Ø6–14 mm – valdymo, matavimo ar signalizacijos kabeliams
    • Platūs diapazonai – viena plokštelė skirtingo storio kabeliams
    • IP65 didelėms angoms – dulkėms nepralaidus, atsparus vandens čiurkšlėms
    • TPE-SEBS be halogenų – −40…+130 °C, viduje ir lauke

    Kur naudojamas?

    • Pastatų įvadinės ir pagrindinės skirstyklos
    • Transformatorinių pastočių 0,4 kV skydai
    • Generatorių ir rezervinio maitinimo (AVR) skydai
    • Saulės elektrinių kintamosios srovės surinkimo skydai
    • Elektromobilių greitojo įkrovimo stotelių maitinimo skydai
    • Stambių pramoninių įrenginių ir staklių maitinimo įvadai
    • Siurblinių ir katilinių pagrindiniai skydai

    Naudojimas pagal poreikį

    Skirstyklų montuotojui.
    Trys stambūs kabeliai per vieną išpjovą – nereikia gręžti trijų didelių skylių ir pirkti didelių sandariklių.
    Saulės elektrinių ir įkrovimo stotelių įrengėjui.
    Platus angų diapazonas leidžia ta pačia plokštele įvesti skirtingų skerspjūvių galios kabelius.
    Objekto energetikui.
    Tvarkingas, sandarus pagrindinio skydo įvadas, kurį remontuojant lengva pakeisti.

    Praktinis panaudojimas

    Jeigu į įvadinę skirstyklą ateina du maitinimo kabeliai Ø40–50 mm ir rezervinio generatoriaus kabelis, o automatiniam rezervo įjungimui reikia dar poros valdymo kabelių, tada HTC-3 visus juos įveda per vieną 216 × 84 mm išpjovą.

    Pliusai

    • Iki trijų stambių kabelių (iki Ø59 mm) per vieną išpjovą
    • Labai platūs angų diapazonai
    • Mažos angos valdymo kabeliams toje pačioje plokštelėje
    • IP65 didelėms angoms
    • −40…+130 °C, be halogenų, viduje ir lauke

    Minusai / ribojimai

    • Iš viso tik 6 kabeliai – daug vidutinio storio kabelių telpa į HTC-17 (9 × Ø18–30 mm)
    • Mažoms Ø6–14 mm angoms gamintojas nurodo tik IP55
    • Membrana neatlaiko stambaus kabelio svorio – kabelį būtina tvirtinti apkabomis skydo viduje
    • Tai ne priešgaisrinė pertvara

    Saugos ir montavimo pastabos

    • Įvadinėje skirstyklėje dirbkite tik atjungę įtampą ir įsitikinę, kad jos nėra – įvadas gali būti maitinamas iš tinklo pusės.
    • Po išpjovos darymo pašalinkite atplaišas ir metalo drožles.
    • Didelę membraną prakirpkite palaipsniui, tikrindami su kabelio išoriniu Ø – anga turi būti šiek tiek mažesnė už kabelį.
    • Stambius kabelius tvirtinkite apkabomis skydo viduje ir už jo, kad jų svoris ir lenkimas neveiktų membranos.
    • Vienoje angoje – tik vienas kabelis.

    Greitas pasirinkimo gidas

    2 × Ø24–54 mm
    1 × Ø30–59 mm
    3 × Ø6–14 mm
    Išpjova 216 × 84 mm
    Tinka, kai reikia:
    • įvesti 1–3 stambius galios kabelius per vieną išpjovą
    • kartu įvesti kelis valdymo kabelius
    • pakeisti kelis didelius sandariklius vienu sprendimu
    Patikrinkite prieš naudojimą:
    • galios kabelių išorinį Ø – ar telpa į 24–54 mm ir 30–59 mm
    • ar IP55 mažoms angoms pakanka jūsų aplinkai
    • ar numatytos apkabos stambiems kabeliams tvirtinti
    Svarbus priminimas: HTC-3 sandarina stambių kabelių įvadą, bet neperima jų svorio ir nėra priešgaisrinė pertvara – kabelius tvirtinkite apkabomis, o priešgaisrinėse sienose naudokite tam skirtas sistemas.

    DUK

    Kokio storio kabeliams tinka HTC-3?
    Dvi angos skirtos kabeliams Ø24–54 mm, viena – Ø30–59 mm, trys mažos – Ø6–14 mm.
    Kiek kabelių galima įvesti?
    Iki 6: tris stambius ir tris plonesnius.
    Kodėl mažoms angoms nurodytas IP55?
    Taip nurodo gamintojas; didelėms angoms nurodytas IP65.
    Ar į vieną didelę angą galima įvesti kelis kabelius?
    Ne, kiekvienoje angoje turi būti vienas kabelis, kitaip sandarumas neužtikrinamas.
    Ką rinktis, jei kabelių daugiau, bet jie plonesni?
    Kabeliams Ø18–30 mm rinkitės HTC-17, mišriam rinkiniui – HTC-35.
    Ar HTC-3 tinka lauko skydams?
    Taip, gamintojas nurodo naudojimą viduje ir lauke, −40…+130 °C.

    Gamintojo dokumentai

    Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

    HTC-3 plokštelė stambiems galios kabeliams

    HTC-3 – IP65 membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai: 2 angos Ø24–54 mm, 1 anga Ø30–59 mm ir 3 angos Ø6–14 mm stambiems galios ir valdymo kabeliams.
