  • Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 35 angos Ø6–32 mm | pilka | IP65 | HT Hi Tech Polymers | HTC-35

    Kodas: HTC-35

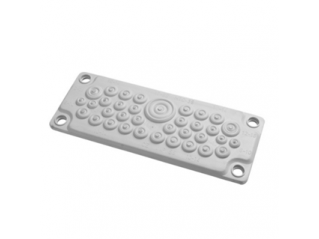

    HTC-35 – membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai su mišriu angų išdėstymu: viena anga įvado kabeliui Ø17–32 mm ir 34 angos kabeliams nuo Ø6 iki Ø18 mm. Tinka skydams, į kuriuos ateina maitinimas ir išeina daug grupių linijų. IP65, −40…+130 °C.

  • Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 35 angos Ø6–32 mm | pilka | IP65 | HT Hi Tech Polymers | HTC-35

    HTC-35 – membraninė kabelių įvado plokštelė standartinei 216 × 84 mm (C tipo) išpjovai, kurios angos sugrupuotos pagal tipinį skirstomojo skydo kabelių rinkinį. Viena didžiausia anga Ø17–32 mm skirta įvado kabeliui, dvi Ø12–18 mm – pomaitinimams, o 32 mažesnės angos (Ø6–14 mm) – grupių ir valdymo linijoms.

    Pagrindinė mintis:
    Skirstomajame skyde kabeliai retai būna vienodi: vienas storas įvadas, keli vidutiniai ir daug plonesnių grupių. HTC-35 tam ir sukurta – vienoje plokštelėje yra angos visiems šiems dydžiams, todėl nereikia derinti kelių skirtingų sandariklių ar plokštelių. Neprakirptos angos lieka uždarytos ir laukia naujų grupių.
    Angos
    35
    Didžiausia
    Ø17–32 mm
    Apsauga
    IP65
    Išpjova
    216 × 84 mm

    Veikimo principas

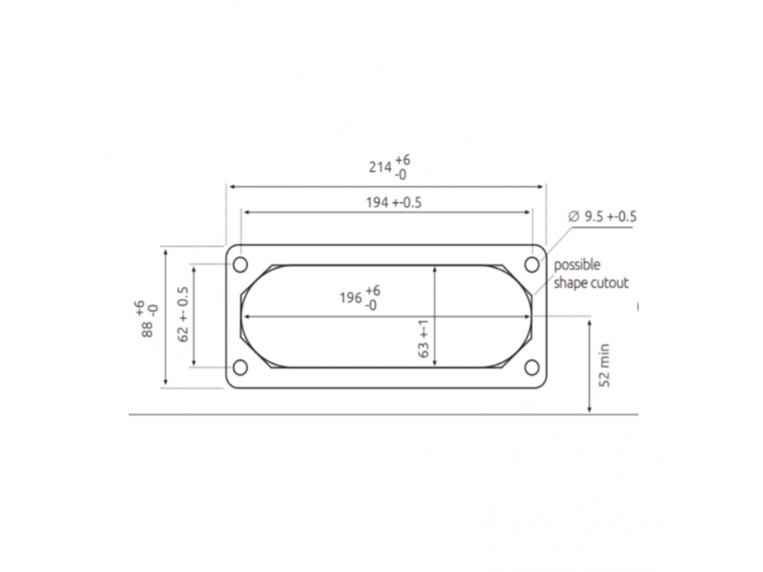

    Montavimas: plokštelė įstatoma į 216 × 84 mm išpjovą ir prisukama per Ø10 mm skyles (atstumai 193 / 62 mm).

    Veikimas: kiekvienam kabeliui parenkama jo išoriniam Ø tinkanti anga, membrana prakerpama šiek tiek mažesne anga nei kabelis, o TPE sandariai apglėbia apvalkalą.

    Rezultatas: įvadas, pomaitinimai ir grupių linijos įvesti per vieną išpjovą su IP65 sandarumu.

    Kuo naudinga HTC-35?
    HTC-35 sprendžia dažną skirstomojo skydo situaciją, kai per vieną vietą turi praeiti ir storas įvado kabelis, ir daug plonesnių grupių. Penki skirtingi angų dydžiai leidžia kiekvienam kabeliui parinkti savo angą, neieškant atskirų sandariklių.

    Techninės specifikacijos

    Prekės tipas Membraninė kabelių įvado plokštelė (mišrus angų išdėstymas)
    Kodas HTC-35
    Gamintojas HT Hi Tech Polymers Oy (Suomija)
    Angos ir kabelių Ø 1 × Ø17–32 mm; 2 × Ø12–18 mm; 16 × Ø10–14 mm; 12 × Ø7–12 mm; 4 × Ø6–10 mm
    Maks. kabelių skaičius 35
    Išpjova korpuse 216 × 84 mm (C tipo, FL21)
    Tvirtinimo skylės Ø10 mm, atstumai 193 / 62 mm
    Apsaugos laipsnis IP65 (EN 60529)
    Darbo temperatūra −40…+130 °C
    Medžiaga TPE-SEBS, 50 ShA, be halogenų
    Savybės atspari alyvos purslams; naudojama viduje ir lauke
    Spalva pilka (RAL7035)

    Pagrindinės funkcijos

    • 1 anga Ø17–32 mm – įvado kabeliui
    • 2 angos Ø12–18 mm – pomaitinimams ar stambesnėms grupėms
    • 16 angų Ø10–14 mm – galios grupių linijoms
    • 12 angų Ø7–12 mm ir 4 angos Ø6–10 mm – valdymo, apšvietimo ir signalinėms linijoms
    • IP65 – dulkėms nepralaidus, atsparus vandens čiurkšlėms
    • Uždaros membranos – nepanaudotos angos išlieka sandarios

    Kur naudojamas?

    • Pastatų ir aukštų skirstomieji skydai
    • Komercinių patalpų grupiniai skydai
    • Variklių valdymo (MCC) ir siurblių skydai
    • Šilumos siurblių, katilinių ir vėdinimo įrenginių skydai
    • Gamybos cechų skirstomosios spintos
    • Statybviečių ir laikinieji skirstomieji skydai
    • Žemės ūkio pastatų ir sandėlių skydai

    Naudojimas pagal poreikį

    Skirstomųjų skydų surinkėjui.
    Viena plokštelė apima įvadą, pomaitinimus ir grupes – nereikia komplektuoti kelių skirtingų sandariklių.
    Elektrikui montuotojui.
    Kiekvienam kabeliui yra atitinkamo dydžio anga – mažiau improvizacijos objekte.
    Projektuotojui.
    Galima iš anksto numatyti vieną 216 × 84 mm išpjovą ir aiškų įvadų skaičių pagal angų išdėstymą.

    Praktinis panaudojimas

    Jeigu į aukšto skirstomąjį skydą ateina įvado kabelis Ø25 mm, o išeina 14 grupių kabelių Ø10–12 mm ir keli valdymo kabeliai, tada HTC-35 visiems jiems turi atitinkamas angas, o likusios uždaros angos lieka būsimoms grupėms.

    Pliusai

    • Penki angų dydžiai vienoje plokštelėje – nuo Ø6 iki Ø32 mm
    • Didžiausia anga tinka storesniam įvado kabeliui
    • Iki 35 kabelių per vieną išpjovą
    • IP65 pagal gamintojo duomenis
    • −40…+130 °C, be halogenų, viduje ir lauke
    • Rezervinės angos lieka uždarytos

    Minusai / ribojimai

    • Tik viena anga virš Ø18 mm – keliems stambiems kabeliams rinkitės HTC-17 (9 × Ø18–30 mm) arba HTC-3 (iki Ø59 mm)
    • Kabeliams plonesniems nei Ø6 mm angų nėra – tokiems rinkitės HTKC seriją (pvz. HTKC-36)
    • Membrana nefiksuoja kabelio nuo ištraukimo – tvirtinkite kabelius skydo viduje
    • Tai ne priešgaisrinė pertvara

    Saugos ir montavimo pastabos

    • Darbus skyde atlikite tik atjungę įtampą ir įsitikinę, kad jos nėra.
    • Po išpjovos darymo pašalinkite atplaišas ir metalo drožles, ypač nuo šynų ir aparatų.
    • Prieš prakirpdami membraną pamatuokite kabelio išorinį Ø ir parinkite atitinkamo dydžio angą.
    • Prakirpkite šiek tiek mažesnę angą nei kabelis – per didelė anga nebesandarins.
    • Įvado kabelį patikimai pritvirtinkite skydo viduje – jo svoris neturi tempti membranos.

    Greitas pasirinkimo gidas

    1 × Ø17–32 mm
    2 × Ø12–18 mm
    16 × Ø10–14 mm
    12 × Ø7–12 + 4 × Ø6–10 mm
    Tinka, kai reikia:
    • vienu įvadu maitinamo skydo su daug grupių linijų
    • skirtingų skersmenų kabelių per vieną išpjovą
    • IP65 sandarumo ir rezervo naujoms grupėms
    Patikrinkite prieš naudojimą:
    • įvado kabelio išorinį Ø – ar telpa į 17–32 mm
    • ar grupių kabelių skaičius ir Ø atitinka angų išdėstymą
    • ar korpuse yra 216 × 84 mm išpjova
    Svarbus priminimas: HTC-35 sandarina kabelių įvadą, bet neperima kabelių svorio ir tempimo ir nėra priešgaisrinė pertvara – kabelius tvirtinkite viduje, o priešgaisrinėms sienoms naudokite atskiras priešgaisrines sistemas.

    DUK

    Kokio storio įvado kabelis telpa į HTC-35?
    Didžiausia anga skirta kabeliui, kurio išorinis Ø 17–32 mm.
    Kiek kabelių galima įvesti iš viso?
    Iki 35 kabelių – po vieną kiekvienoje angoje.
    Ar tinka plonesniems nei 6 mm kabeliams?
    Ne, mažiausios angos skirtos Ø6–10 mm; plonesniems kabeliams rinkitės HTKC seriją.
    Ar galima naudoti tik dalį angų?
    Taip, prakerpamos tik naudojamos angos, kitos lieka uždarytos ir sandarios.
    Kokio dydžio išpjovos reikia?
    216 × 84 mm C tipo išpjovos ir Ø10 mm tvirtinimo skylių, atstumai 193 / 62 mm.
    Kuo HTC-35 skiriasi nuo HTC-25?
    HTC-35 turi daugiau angų (35) ir didesnę įvado angą iki Ø32 mm, o HTC-25 – 25 angas su įvado anga Ø20–26 mm.

    Gamintojo dokumentai

    Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

    HTC-35 plokštelė skirstomiesiems skydams

    HTC-35 – IP65 membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai su 35 angomis: įvadui Ø17–32 mm, pomaitinimams Ø12–18 mm ir grupėms Ø6–14 mm.
