  • Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 49× Ø7–13 + 1× Ø15–25 mm | pilka | IP65 | HT Hi Tech Polymers | HTC-50

    Kodas: Sandariklis HTC-50

    HTC-50 – membraninė kabelių įvado plokštelė standartinei 216 × 84 mm išpjovai skydo sienelėje. Turi 49 angas kabeliams Ø7–13 mm ir 1 angą Ø15–25 mm – iš viso iki 50 kabelių. Apsaugos laipsnis IP65, darbo temperatūra −40…+130 °C.

  • Membraninė kabelių įvado plokštelė | 216×84 mm išpjovai | 49× Ø7–13 + 1× Ø15–25 mm | pilka | IP65 | HT Hi Tech Polymers | HTC-50

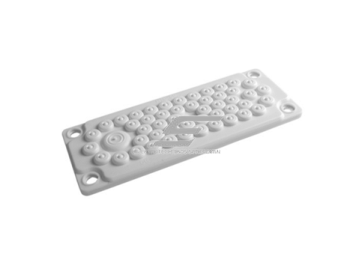

    HTC-50 – membraninė kabelių įvado plokštelė, montuojama į standartinę 216 × 84 mm (C tipo) išpjovą skydo ar korpuso sienelėje. Ji skirta ten, kur per vieną vietą reikia įvesti daug plonų valdymo ir signalinių kabelių: 49 angos kabeliams Ø7–13 mm ir viena anga Ø15–25 mm. Kiekviena anga uždaryta elastine TPE membrana, kuri atidaroma tik tada, kai į ją vedamas kabelis.

    Pagrindinė mintis:
    Automatikos skyde daugiausia vargo sukelia ne maitinimo kabelis, o dešimtys plonų jutiklių, vožtuvų ir duomenų linijų. HTC-50 leidžia jas visas įvesti per vieną išpjovą – be atskiro sandariklio ir skylės kiekvienam kabeliui. Neprakirptos angos lieka uždarytos, todėl rezervas būsimiems kabeliams yra iš karto.
    Angos
    49 + 1
    Kabelio Ø
    7–13 / 15–25 mm
    Apsauga
    IP65
    Išpjova
    216 × 84 mm

    Veikimo principas

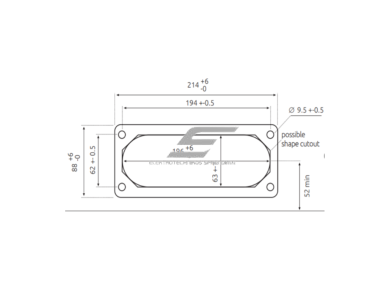

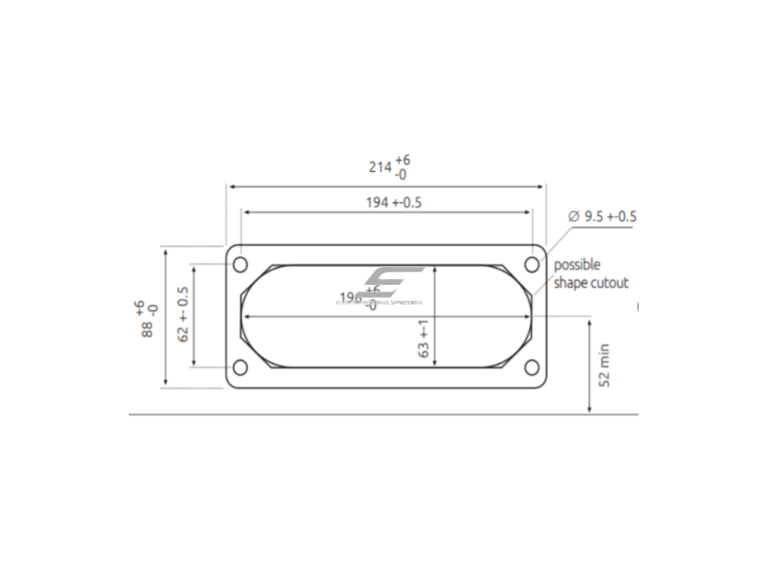

    Montavimas: korpuse padaroma 216 × 84 mm išpjova ir Ø10 mm tvirtinimo skylės (atstumai 193 / 62 mm), plokštelė prisukama varžtais.

    Veikimas: reikiama membrana prakerpama šiek tiek mažesne anga nei kabelio išorinis Ø, kabelis prakišamas, o elastinga TPE medžiaga sandariai jį apgaubia.

    Rezultatas: iki 50 kabelių per vieną išpjovą, IP65 sandarumas, o nepanaudotos angos lieka uždarytos rezervui.

    Kuo naudingas HTC-50?
    HTC-50 taupo laiką ten, kur kabelių daug, o jie ploni: vietoj kelių dešimčių PG ar metrinių sandariklių – viena plokštelė ir viena išpjova. Didžioji anga Ø15–25 mm lieka maitinimo kabeliui, o 49 mažos – valdymo, jutiklių ir ryšio linijoms.

    Techninės specifikacijos

    Prekės tipas Membraninė kabelių įvado plokštelė (daugiaangė)
    Kodas HTC-50
    Gamintojas HT Hi Tech Polymers Oy (Suomija)
    Angos ir kabelių Ø 49 × Ø7–13 mm; 1 × Ø15–25 mm
    Maks. kabelių skaičius 50
    Išpjova korpuse 216 × 84 mm (C tipo, FL21)
    Tvirtinimo skylės Ø10 mm, atstumai 193 / 62 mm
    Apsaugos laipsnis IP65 (EN 60529)
    Darbo temperatūra −40…+130 °C
    Medžiaga TPE-SEBS, 50 ShA, be halogenų
    Savybės atspari alyvos purslams; naudojama viduje ir lauke
    Spalva pilka (RAL7035)

    Pagrindinės funkcijos

    • 49 angos Ø7–13 mm – valdymo, signaliniams ir ryšio kabeliams vienoje vietoje
    • 1 anga Ø15–25 mm – maitinimo kabeliui ar storesnei linijai
    • Uždaros membranos – atidaromos tik naudojamos angos, kitos lieka rezervui
    • IP65 – dulkėms nepralaidus, atsparus vandens čiurkšlėms (EN 60529)
    • Standartinė C išpjova 216 × 84 mm – tinka korpusams su FL21 tipo išpjova
    • TPE-SEBS be halogenų – darbui −40…+130 °C, atspari alyvos purslams

    Kur naudojamas?

    • Pramoninės automatikos ir PLC valdymo skydai
    • Staklių ir gamybos linijų valdymo spintos
    • Pastatų automatikos (BMS) ir vėdinimo įrenginių valdymo skydai
    • Siurblinių ir katilinių automatikos skydai
    • Silpnų srovių skydai: apsaugos signalizacija, įeigos kontrolė, vaizdo stebėjimas
    • Jutiklių ir pavarų kabelių paskirstymo dėžės
    • Valdymo spintos lauke, kur kabeliai įvedami iš apačios

    Naudojimas pagal poreikį

    Automatikos skydų gamintojui.
    Viena standartinė išpjova vietoj daugybės skylių – greitesnis korpuso paruošimas ir tvarkingas kabelių įvadas skydo apačioje.
    Elektrikui montuotojui.
    Kabeliai įvedami be veržlių sukimo: prakirpti membraną, prakišti kabelį, pritvirtinti viduje.
    Pastato administratoriui.
    Atsiradus naujam jutikliui ar įrenginiui, laisva anga jau yra – skydo gręžti nereikia.

    Praktinis panaudojimas

    Jeigu valdymo skydo apačioje susitinka 30–40 jutiklių, vožtuvų ir signalizacijos kabelių bei vienas maitinimo kabelis, tada viena HTC-50 plokštelė priima juos visus per vieną 216 × 84 mm išpjovą, o likusios uždaros angos lieka būsimiems papildymams.

    Pliusai

    • Iki 50 kabelių per vieną išpjovą
    • Nereikia atskiro sandariklio ir skylės kiekvienam kabeliui
    • Neprakirptos angos lieka uždarytos – rezervas be papildomų aklių
    • IP65 pagal gamintojo duomenis
    • Platus darbo temperatūrų intervalas −40…+130 °C
    • Medžiaga be halogenų, tinka viduje ir lauke

    Minusai / ribojimai

    • Mažos angos skirtos tik kabeliams Ø7–13 mm – plonesniems kabeliams rinkitės kūginių angų HTKC seriją (pvz. HTKC-50)
    • Tik viena storesnė anga (Ø15–25 mm) – keliems galios kabeliams labiau tinka HTC-35 arba HTC-25
    • Membrana nefiksuoja kabelio nuo ištraukimo – kabelį būtina pritvirtinti skydo viduje
    • Tai ne priešgaisrinė pertvara – priešgaisrinio sandarinimo nepakeičia
    • Reikalinga būtent 216 × 84 mm išpjova; mažesniems korpusams – HTB-10 (138 × 48 mm išpjovai)

    Saugos ir montavimo pastabos

    • Išpjovą ir skyles darykite tik atjungę skydo įtampą arba prieš montuodami įrangą.
    • Po pjovimo ir gręžimo nušalinkite atplaišas ir išvalykite metalo drožles iš skydo.
    • Membraną prakirpkite peiliu šiek tiek mažesne anga nei kabelio išorinis Ø – neplėškite ir nedurkite atsuktuvu.
    • Vienoje angoje – tik vienas kabelis; du kabeliai vienoje angoje sandarumo nepalaiko.
    • Kabelius pritvirtinkite skydo viduje (apkabomis, laikikliais), kad tempimo jėgos neperimtų membrana.
    • Plokštelę prisukite tolygiai prie lygaus, švaraus paviršiaus – tik taip išlaikomas IP65.

    Greitas pasirinkimo gidas

    49 × Ø7–13 mm
    1 × Ø15–25 mm
    IP65
    Išpjova 216 × 84 mm
    Tinka, kai reikia:
    • įvesti daug plonų valdymo ar signalinių kabelių per vieną išpjovą
    • palikti laisvų angų būsimiems kabeliams
    • IP65 sandarumo skydo apačioje ar šone
    Patikrinkite prieš naudojimą:
    • kabelių išorinį Ø – ar telpa į 7–13 mm arba 15–25 mm
    • ar korpuse yra arba galima padaryti 216 × 84 mm išpjovą
    • ar skyde numatytas kabelių tvirtinimas nuo ištraukimo
    Svarbus priminimas: HTC-50 sandarina kabelių įvadą, bet nefiksuoja kabelių nuo ištraukimo ir nėra priešgaisrinė pertvara – kabelius tvirtinkite viduje, o priešgaisrinėse sienose naudokite tam skirtas priešgaisrines sistemas.

    DUK

    Kokio storio kabeliams tinka HTC-50?
    49 angos skirtos kabeliams, kurių išorinis Ø 7–13 mm, o viena anga – kabeliui Ø15–25 mm.
    Ar galima į vieną angą įvesti du kabelius?
    Ne – viena anga skirta vienam kabeliui, kitaip IP65 sandarumas neužtikrinamas.
    Ar reikia uždaryti nepanaudotas angas?
    Ne, neprakirptos membranos lieka uždarytos ir išlaiko sandarumą.
    Kokią išpjovą reikia padaryti korpuse?
    216 × 84 mm C tipo išpjovą ir Ø10 mm tvirtinimo skyles, atstumai 193 / 62 mm.
    Ar HTC-50 tinka lauke?
    Taip, gamintojas nurodo naudojimą viduje ir lauke, darbo temperatūra −40…+130 °C.
    Kuo HTC-50 skiriasi nuo HTC-35?
    HTC-50 turi daug vienodų mažų angų (49 × Ø7–13 mm), o HTC-35 – mišrų išdėstymą su storesnėmis angomis iki Ø32 mm.

    Gamintojo dokumentai

    Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

    HTC-50 membraninė plokštelė iki 50 kabelių

    HTC-50 – IP65 membraninė kabelių įvado plokštelė 216 × 84 mm išpjovai: 49 angos kabeliams Ø7–13 mm ir 1 anga Ø15–25 mm, iki 50 kabelių per vieną išpjovą.
