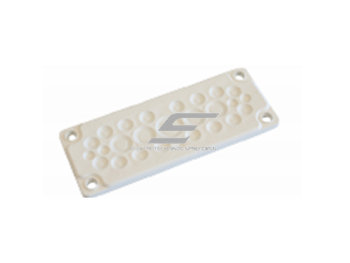

Membraninė kabelių įvado plokštelė su kūgiais | 216×84 mm išpjovai | 25 kabeliams Ø5–26 mm | pilka | IP65 / IP55 | HT Hi Tech Polymers | HTKC-25

Kodas: Sandariklis HTKC-25

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 5.71 € su PVM
( 4.72 € be PVM )

Į krepšelį

HTKC-25 – membraninė kabelių įvado plokštelė su kūgiais 216×84 mm išpjovai, iki 25 kabelių nuo Ø5 iki Ø26 mm. Pagrindiniuose diapazonuose sandarumas IP65, o didesni kūgiai turi ir vidinį diapazoną plonesniems kabeliams su IP55.

Membraninė kabelių įvado plokštelė su kūgiais | 216×84 mm išpjovai | 25 kabeliams Ø5–26 mm | pilka | IP65 / IP55 | HT Hi Tech Polymers | HTKC-25

HTKC-25 – TPE-SEBS elastomero plokštelė 216×84 mm išpjovai su 25 kūgiais: vienu Ø20–26 mm, keturiais Ø14–20 mm, šešiolika Ø8–14 mm ir keturiais Ø5–7 mm. Didesnieji kūgiai yra dvipakopiai: išorinis diapazonas sandarina IP65, o vidinis leidžia įvesti gerokai plonesnį kabelį (IP55).

Pagrindinė mintis:
Kai kabelių skersmenys iš anksto tiksliai nežinomi – pavyzdžiui, rekonstruojant seną skydą – dvipakopiai kūgiai suteikia atsargos: tas pats kūgis priims ir storą, ir plonesnį kabelį. Angų išdėstymas toks pat kaip HTC-25, todėl šios plokštelės tarpusavyje pakeičiamos.

Kabelių
iki 25

Kabelio Ø
5–26 mm

Išpjova
216×84 mm

Apsauga
IP65 / IP55

Veikimo principas

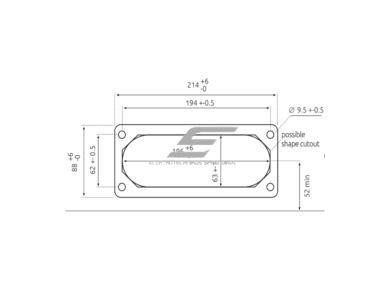

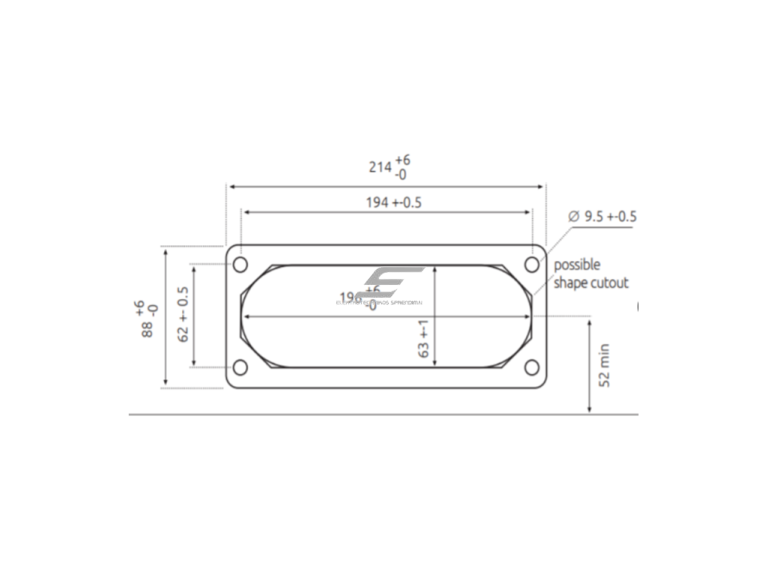

Korpuse padaroma 216×84 mm išpjova ir Ø10 mm tvirtinimo skylės (atstumai 193 × 62 mm), plokštelė prisukama prie sienelės.

Kūgis kerpamas pagal kabelio išorinį skersmenį: išorinėje pakopoje – pagrindiniam diapazonui (IP65), vidiniame žiede – plonesniam kabeliui (IP55).

Kiekvienas kabelis sandarinamas savo kūgyje; nenaudoti kūgiai lieka uždari rezervui.

Kuo naudingas HTKC-25?
Viena plokštelė apima platų kabelių spektrą nuo Ø5 iki Ø26 mm, o dvipakopiai kūgiai leidžia lanksčiai prisitaikyti prie realių kabelių skersmenų montavimo vietoje.

Techninės specifikacijos

Prekės tipas	Membraninė kabelių įvado plokštelė su kūgiais
Kodas	HTKC-25
Gamintojas	HT Hi Tech Polymers Oy (Suomija)
Angos ir kabelių Ø (IP65)	1 × Ø20–26 mm; 4 × Ø14–20 mm; 16 × Ø8–14 mm; 4 × Ø5–7 mm
Vidinis diapazonas (IP55)	Ø20–26 kūgis: Ø12–15 mm; Ø14–20 kūgiai: Ø5–10 mm; Ø8–14 kūgiai: Ø7–10 mm
Maks. kabelių skaičius	25
Išpjova korpuse	216 × 84 mm (C formos, FL21)
Tvirtinimo skylės	Ø10 mm, atstumai 193 × 62 mm
Apsaugos laipsnis	IP65; vidiniame diapazone IP55 (EN 60529)
Darbo temperatūra	−40…+130 °C
Medžiaga	TPE-SEBS 50 ShA, be halogenų, atspari alyvos purslams
Spalva	pilka (RAL 7035)
Naudojimas	patalpose ir lauke

Pagrindinės funkcijos

Dvipakopiai kūgiai – tas pats kūgis tinka storesniam (IP65) ir plonesniam (IP55) kabeliui
1 kūgis Ø20–26 mm – skydo maitinimo kabeliui
4 kūgiai Ø14–20 mm – pošakių ar galingesnių vartotojų kabeliams
16 kūgių Ø8–14 mm – grupių kabeliams
4 kūgiai Ø5–7 mm – ploniems valdymo ar ryšio kabeliams

Kur naudojamas?

Senų skydų rekonstrukcija, kai kabelių skersmenys įvairūs
Gyvenamųjų namų ir kotedžų įvadiniai skydai
Nedidelių komercinių patalpų skirstomieji skydai
Ūkinių pastatų ir garažų skydai
Lauko spintos prie pastatų
Laikinieji ir statybvietės skydai

Naudojimas pagal poreikį

Rekonstrukcijas atliekančiam elektrikui.
Dvipakopiai kūgiai leidžia sandariai įvesti esamus, iš anksto neišmatuotus kabelius be papildomų sandariklių.

Skydų surinkėjui.
Universalus išdėstymas tinka daugumai nedidelių skirstomųjų skydų, o HTKC-25 ir HTC-25 tarpusavyje pakeičiamos.

Pastato administratoriui.
Pakeitus kabelį kitokio skersmens, dažnai užtenka to paties kūgio vidinio diapazono.

Praktinis panaudojimas

Jeigu rekonstruojamame name skyde lieka senas maitinimo kabelis Ø24 mm, 3 nauji kabeliai Ø16–18 mm šilumos siurbliui ir viryklei, 14 grupių kabelių Ø9–12 mm ir 2 ploni ryšio kabeliai Ø6 mm, tada HTKC-25 juos visus sutalpina su IP65, o likę kūgiai lieka rezervui.

Pliusai

Platus kabelių spektras – Ø5–26 mm
Dvipakopiai kūgiai – lankstumas montuojant
Pakeičiama su HTC-25 (tas pats išdėstymas)
Darbo temperatūra −40…+130 °C
Medžiaga be halogenų, tinka patalpose ir lauke

Minusai / ribojimai

Vidiniame diapazone sandarumas tik IP55 – kur reikia IP65, kabelis turi atitikti išorinį diapazoną
Tik vienas kūgis virš Ø20 mm; keliems storiems kabeliams – HTKC-28
Daug plonų kabelių – geriau tiks HTKC-50
Kabelio nefiksuoja nuo ištraukimo ir nėra priešgaisrinė pertvara

Saugos ir montavimo pastabos

Darbus skyde atlikite atjungę įtampą ir įsitikinę, kad jos nėra.
Pašalinkite drožles po išpjovos darymo.
Prieš kirpdami nuspręskite, kurį diapazoną naudosite – per giliai nukirptas kūgis išorinio diapazono nebesandarins.
Kabelius pritvirtinkite skydo viduje.

Greitas pasirinkimo gidas

Išpjova 216×84 mm

Ø5–26 mm, iki 25 kabelių

Dvipakopiai kūgiai

IP65 / IP55, −40…+130 °C

Tinka, kai reikia:

įvesti įvairaus storio kabelius į nedidelį skydą
lankstumo, kai kabelių skersmenys nežinomi iš anksto
pakeisti HTC-25 analogiška plokštele

Patikrinkite prieš naudojimą:

kurie kabeliai patenka į pagrindinį (IP65), kurie – į vidinį (IP55) diapazoną
ar reikalingas IP65 visam įvadui
ar storų kabelių (virš Ø20 mm) ne daugiau vieno

Svarbus priminimas: Vidinis kūgio diapazonas užtikrina tik IP55 – kur skydui reikalingas IP65, rinkitės kabelius pagal išorinį diapazoną; plokštelė nėra priešgaisrinis sandarinimas.

DUK

Ką reiškia dvigubi diapazonai, pvz. Ø20–26 / Ø12–15 mm?
Didesnis diapazonas sandarina IP65, mažesnis vidinis žiedas leidžia įvesti plonesnį kabelį su IP55.

Ar HTKC-25 ir HTC-25 vienodos?
Ne – tai skirtingos konstrukcijos prekės: gamintojas HTKC-25 nurodo kaip diafragminę (membraninę) įvado plokštelę, o HTC-25 – kaip įvado plokštelę. Išpjova 216×84 mm, tvirtinimas ir kabelių diapazonai sutampa, todėl montuojant vieną galima pakeisti kita.

Kiek kabelių telpa?
Iki 25: 1 × Ø20–26, 4 × Ø14–20, 16 × Ø8–14 ir 4 × Ø5–7 mm.

Ar tinka lauke?
Taip, medžiaga skirta naudoti patalpose ir lauke, darbo temperatūra −40…+130 °C.

Ką daryti, jei kūgis nukirptas per giliai?
Naudokite jį storesniam kabeliui arba pakeiskite plokštelę – per plati anga nesandarins.

Ar reikia tvirtinti kabelius?
Taip, plokštelė kabelių nuo ištraukimo nefiksuoja, juos tvirtinkite skydo viduje.

Gamintojo dokumentai

Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

HTKC-25 – plokštelė su dvipakopiais kūgiais

HTKC-25 membraninė plokštelė 216×84 mm išpjovai įveda iki 25 kabelių Ø5–26 mm; pagrindiniai diapazonai IP65, vidiniai – IP55.
