Membraninė kabelių įvado plokštelė su kūgiais | 216×84 mm išpjovai | 43 kabeliams Ø4–27,5 mm | pilka | IP65 | HT Hi Tech Polymers | HTKC-43

Kodas: Sandariklis HTKC-43

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 5.71 € su PVM
( 4.72 € be PVM )

Į krepšelį

HTKC-43 – membraninė kabelių įvado plokštelė su kūgiais 216×84 mm išpjovai. Ji turi 38 kūgius Ø7–12,5 mm instaliaciniams kabeliams, 4 kūgius Ø4–10,5 mm ploniems kabeliams ir vieną Ø14–27,5 mm maitinimo kabeliui. Sandarumas – IP65.

Membraninė kabelių įvado plokštelė su kūgiais | 216×84 mm išpjovai | 43 kabeliams Ø4–27,5 mm | pilka | IP65 | HT Hi Tech Polymers | HTKC-43

HTKC-43 – TPE-SEBS elastomero plokštelė standartinei 216×84 mm išpjovai, per kurią įvedama iki 43 kabelių. Pagrindą sudaro 38 vienodi kūgiai Ø7–12,5 mm – tai tipinis instaliacinių kabelių diapazonas. Papildomai yra 4 kūgiai ploniems kabeliams ir vienas didelis kūgis įvadiniam kabeliui iki Ø27,5 mm.

Pagrindinė mintis:
Skirstomajame skyde daugiausia vietos užima vienodi išeinančių grupių kabeliai, o įvadinis kabelis būna gerokai storesnis. HTKC-43 išdėstymas tam ir pritaikytas: daug vidutinių kūgių grupėms, vienas kūgis iki Ø27,5 mm įvadui – daugiau nei HTC-50 (Ø15–25 mm). Keturi maži kūgiai lieka ryšio, magistralės ar jutiklių kabeliams.

Kabelių
iki 43

Grupių kabeliams
38 × Ø7–12,5 mm

Įvadui
1 × Ø14–27,5 mm

Apsauga
IP65

Veikimo principas

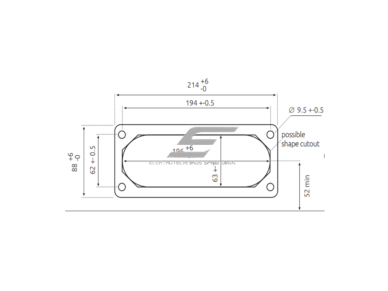

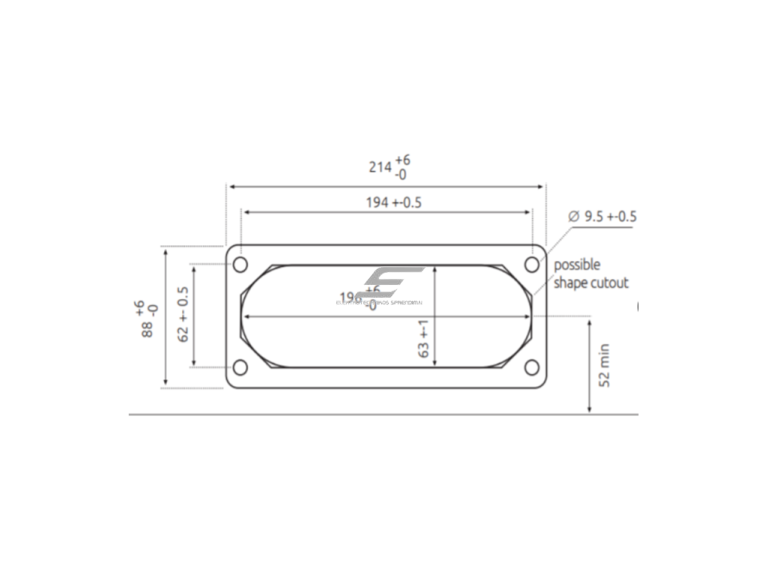

Korpuse padaroma 216×84 mm išpjova ir Ø10 mm tvirtinimo skylės (atstumai 193 × 62 mm), plokštelė prisukama, jos kraštas sandariai prisispaudžia prie sienelės.

Kiekvienam kabeliui pasirenkamas tinkamo dydžio kūgis, jo galiukas nukerpamas ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį, ir kabelis prakišamas.

Kūgiai sandariai apglėbia kabelius (IP65), o nenaudoti lieka uždari būsimoms grupėms.

Kuo naudingas HTKC-43?
Viena plokštelė apima visą tipinio skirstomojo skydo kabelių rinkinį – grupes, įvadą ir kelis plonus ryšio kabelius – be atskirų sandariklių kiekvienam dydžiui.

Techninės specifikacijos

Prekės tipas	Membraninė kabelių įvado plokštelė su kūgiais
Kodas	HTKC-43
Gamintojas	HT Hi Tech Polymers Oy (Suomija)
Angos ir kabelių Ø	38 × Ø7–12,5 mm; 4 × Ø4–10,5 mm; 1 × Ø14–27,5 mm
Maks. kabelių skaičius	43
Išpjova korpuse	216 × 84 mm (C formos, FL21)
Tvirtinimo skylės	Ø10 mm, atstumai 193 × 62 mm
Apsaugos laipsnis	IP65 (EN 60529)
Darbo temperatūra	−40…+130 °C
Medžiaga	TPE-SEBS 50 ShA, be halogenų, atspari alyvos purslams
Spalva	pilka (RAL 7035)
Naudojimas	patalpose ir lauke

Pagrindinės funkcijos

38 kūgiai Ø7–12,5 mm – išeinančių grupių instaliaciniams kabeliams
1 kūgis Ø14–27,5 mm – įvadiniam kabeliui
4 kūgiai Ø4–10,5 mm – ryšio, magistralės ar jutiklių kabeliams
Individualus sandarinimas – kiekvienas kabelis savo kūgyje
Rezervas plokštelėje – nenukirpti kūgiai lieka sandarūs

Kur naudojamas?

Daugiabučių laiptinių ir aukštų skirstomieji skydai
Biurų ir prekybos patalpų grupiniai skydai
Pramoninių patalpų apšvietimo ir lizdų skydai
Lauko skirstomosios spintos (−40…+130 °C, IP65)
Žemės ūkio pastatų ir sandėlių skydai
Skydai, kuriuose greta grupių yra keli magistralės ar ryšio kabeliai

Naudojimas pagal poreikį

Skirstomųjų skydų gamintojui.
Vienas plokštelės modelis tinka daugumai grupinių skydų – mažiau skirtingų sandariklių sandėlyje.

Elektrikui montuotojui.
Grupių kabeliai įvedami greitai, be atskirų skylių ir veržlių kiekvienam kabeliui.

Projektuotojui.
Įvado sprendimas aiškiai nurodomas specifikacijoje: viena 216×84 mm išpjova, iki 43 kabelių, IP65.

Praktinis panaudojimas

Jeigu laiptinės skyde yra 30 grupių kabelių Ø9–11 mm, įvadinis kabelis Ø20 mm ir 3 ryšio kabeliai Ø6 mm, tada HTKC-43 sutalpina juos visus, o 8 vidutiniai kūgiai lieka būsimoms grupėms.

Pliusai

38 vienodi kūgiai tipiniams grupių kabeliams
Įvadinis kūgis iki Ø27,5 mm
Darbo temperatūra −40…+130 °C
IP65, tinka patalpose ir lauke
Medžiaga be halogenų, atspari alyvos purslams

Minusai / ribojimai

Tik vienas storas kabelis; keliems storiems kabeliams rinkitės HTKC-28 (6 × Ø13–28 mm) arba HTX-23
Kabelio nefiksuoja nuo ištraukimo – reikia tvirtinti skydo viduje
Kabeliams plonesniems nei Ø4 mm netinka
Nėra priešgaisrinė pertvara

Saugos ir montavimo pastabos

Išpjovą darykite tik atjungus įtampą ir įsitikinę, kad už sienelės nėra laidų ar aparatų.
Po gręžimo išvalykite drožles iš skydo.
Kūgį kirpkite ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį; per plačiai nukirptas kūgis nesandarins.
Kabelius pritvirtinkite skydo viduje ir neperlenkite jų iškart už plokštelės.

Greitas pasirinkimo gidas

Išpjova 216×84 mm

38 × Ø7–12,5 mm

1 × Ø14–27,5 + 4 × Ø4–10,5 mm

IP65, −40…+130 °C

Tinka, kai reikia:

įvesti daug vienodo dydžio grupių kabelių
vieno storesnio įvadinio kabelio iki Ø27,5 mm
rezervo būsimoms grupėms

Patikrinkite prieš naudojimą:

kabelių išorinius skersmenis pagal kiekvieną kūgių grupę
ar korpuse galima padaryti 216×84 mm išpjovą su Ø10 mm skylėmis
ar storų kabelių nėra daugiau nei vienas

Svarbus priminimas: HTKC-43 užtikrina IP65 įvado sandarumą, bet nepakeičia kabelių tvirtinimo skydo viduje ir nėra priešgaisrinis sandarinimas.

DUK

Kiek kabelių galima įvesti per HTKC-43?
Iki 43: 38 kabelius Ø7–12,5 mm, 4 kabelius Ø4–10,5 mm ir vieną Ø14–27,5 mm.

Kokio storio įvadinį kabelį galima įvesti?
Didžiausias kūgis skirtas kabeliui, kurio išorinis skersmuo Ø14–27,5 mm.

Ar HTKC-43 tinka lauko spintai?
Taip, medžiaga skirta naudoti lauke, apsauga IP65, darbo temperatūra −40…+130 °C.

Kaip nukirpti kūgį?
Peiliu ar žirklėmis ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį.

Ar galima įdėti vietoje HTC-50?
Taip, abi plokštelės skirtos tai pačiai 216×84 mm išpjovai, skiriasi tik angų išdėstymas.

Ką daryti, jei kūgis nukirptas per plačiai?
Tą kūgį naudokite storesniam kabeliui arba keiskite plokštelę – sandarumas su per plačia anga neužtikrinamas.
