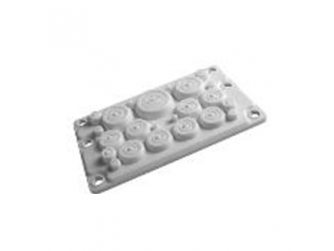

Membraninė kabelių įvado plokštelė | 216×126 mm išpjovai | 23 kabeliams Ø3,5–48 mm | pilka | IP55 | HT Hi Tech Polymers | HTX-23

Kodas: Sandariklis HTX-23

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 9.44 € su PVM
( 7.80 € be PVM )

Į krepšelį

HTX-23 – membraninė kabelių įvado plokštelė didesnei 216×126 mm išpjovai. Ji skirta storiems galios kabeliams: viena anga Ø33–48 mm, dvi Ø25–40 mm, aštuonios Ø18–30 mm ir dar 12 angų Ø3,5–14 mm. Sandarumas – IP55.

Membraninė kabelių įvado plokštelė | 216×126 mm išpjovai | 23 kabeliams Ø3,5–48 mm | pilka | IP55 | HT Hi Tech Polymers | HTX-23

HTX-23 – TPE-SEBS elastomero plokštelė didesnei, D formos 216×126 mm išpjovai. Joje 11 angų storiems galios kabeliams – nuo Ø18 iki Ø48 mm – ir 12 mažesnių angų valdymo kabeliams. Didžiosios angos yra pakopinės: membrana kerpama pagal kabelio išorinį skersmenį.

Pagrindinė mintis:
Standartinė 216×84 mm plokštelė storesniems nei ~Ø30 mm kabeliams dažnai jau per ankšta. HTX-23 skirta įvadiniams ir galios skydams, kuriuose susitinka įvadinis kabelis iki Ø48 mm, keli stambūs pošakiai ir aštuoni vidutinio storio galios kabeliai. Viena išpjova pakeičia keliolika didelių sandariklių su veržlėmis.

Didžiausia anga
Ø33–48 mm

Galios angos
2 × Ø25–40 + 8 × Ø18–30 mm

Išpjova
216×126 mm

Apsauga
IP55

Veikimo principas

Korpuse išpjaunama 216×126 mm (D formos) anga ir išgręžiamos Ø10 mm tvirtinimo skylės pagal gamintojo brėžinį (atstumai 40 / 103 / 194 mm). Plokštelė prisukama prie sienelės.

Kiekvienai reikalingai angai membrana nukerpama ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį, ir kabelis prakišamas.

Stori ir ploni kabeliai įvedami per vieną išpjovą su IP55 sandarumu, nenaudotos angos lieka uždaros.

Kuo naudingas HTX-23?
Jis leidžia per vieną išpjovą sandariai įvesti iki 11 storų galios kabelių ir dar 12 valdymo kabelių – be keliolikos didelių sandariklių ir be gręžimo didelių skylių sienelėje.

Techninės specifikacijos

Prekės tipas	Membraninė kabelių įvado plokštelė
Kodas	HTX-23
Gamintojas	HT Hi Tech Polymers Oy (Suomija)
Angos ir kabelių Ø	1 × Ø33–48 mm; 2 × Ø25–40 mm; 8 × Ø18–30 mm; 4 × Ø10–14 mm; 4 × Ø5–10 mm; 4 × Ø3,5–5 mm
Vidinis diapazonas	Ø33–48 anga: Ø15–18 mm; Ø25–40 angos: Ø10–16 mm; Ø18–30 angos: Ø10–14 mm
Maks. kabelių skaičius	23
Išpjova korpuse	216 × 126 mm (D formos)
Tvirtinimo skylės	Ø10 mm, atstumai 40 / 103 / 194 mm (pagal gamintojo brėžinį)
Apsaugos laipsnis	IP55 (EN 60529)
Darbo temperatūra	−40…+130 °C
Medžiaga	TPE-SEBS 50 ShA, be halogenų, atspari alyvos purslams
Spalva	pilka (RAL 7035)
Naudojimas	patalpose ir lauke

Pagrindinės funkcijos

1 anga Ø33–48 mm – įvadiniam galios kabeliui
2 angos Ø25–40 mm – stambiems pošakių kabeliams
8 angos Ø18–30 mm – galios kabeliams į variklius, skydus, įrenginius
12 angų Ø3,5–14 mm – valdymo, matavimo ir ryšio kabeliams
Vidiniai diapazonai – didžiosios angos priima ir gerokai plonesnius kabelius

Kur naudojamas?

Pastatų įvadiniai ir pagrindiniai skirstomieji skydai
Pramonės galios paskirstymo spintos
Generatorių ir rezervinio maitinimo perjungimo skydai
Siurblinių ir kompresorinių galios skydai
Saulės elektrinių kintamosios srovės surinkimo skydai
Didelių ventiliacijos ir šaldymo įrenginių maitinimo skydai

Naudojimas pagal poreikį

Įvadinių skydų gamintojui.
Viena 216×126 mm išpjova korpuse pakeičia daugybę didelių skylių ir sandariklių – paprastesnis korpuso paruošimas.

Projektuotojui.
Viename įvade sutalpinami stori ir valdymo kabeliai – aiškus sprendimas brėžiniuose ir specifikacijoje.

Elektros rangovui.
Stori kabeliai įvedami be didelių sandariklių veržlių priveržimo ir be specialių grąžtų.

Praktinis panaudojimas

Jeigu pastato įvadiniame skyde yra įvadinis kabelis Ø45 mm, du pošakiai Ø32–36 mm, šeši galios kabeliai Ø20–26 mm liftams ir vėdinimui, 4 kabeliai Ø12 mm, 4 valdymo kabeliai Ø8 mm ir 3 signalizacijos kabeliai Ø4 mm, tada HTX-23 juos visus sutalpina per vieną išpjovą.

Pliusai

Storiems kabeliams iki Ø48 mm
11 galios angų vienoje plokštelėje
Platūs diapazonai su vidiniu žiedu plonesniems kabeliams
Darbo temperatūra −40…+130 °C
Medžiaga be halogenų, atspari alyvos purslams

Minusai / ribojimai

Sandarumas IP55 – kur reikia IP65 ir 216×84 mm išpjovos, rinkitės HTC-3 (stambiems kabeliams, IP65)
Reikalinga didesnė 216×126 mm išpjova – netinka į 216×84 mm angą
Vienam kabeliui Ø55–70 mm – HTX-1
Kabelio nefiksuoja nuo ištraukimo ir nėra priešgaisrinė pertvara

Saugos ir montavimo pastabos

Įvadinio skydo darbus atlikite tik atjungus įtampą įvade ir patikrinus, kad jos nėra.
Didelė išpjova – kruopščiai pašalinkite drožles ir nušlifuokite aštrias briaunas.
Stori kabeliai sunkūs ir standūs – juos būtina tvirtinti skydo viduje ar kabelių konstrukcijose, kad nedeformuotų membranos.
Membraną kirpkite ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį.

Greitas pasirinkimo gidas

Išpjova 216×126 mm

Ø3,5–48 mm, iki 23 kabelių

11 angų galios kabeliams

IP55, −40…+130 °C

Tinka, kai reikia:

įvesti kelis storus galios kabelius iki Ø48 mm
kartu įvesti valdymo ir signalinius kabelius
išvengti daugybės didelių sandariklių

Patikrinkite prieš naudojimą:

ar korpuse galima padaryti 216×126 mm išpjovą su Ø10 mm skylėmis
ar pakanka IP55 sandarumo
storiausio kabelio išorinį skersmenį – ne daugiau Ø48 mm

Svarbus priminimas: HTX-23 sandarina įvadą IP55 lygiu, bet nelaiko storų kabelių svorio ir nėra priešgaisrinė pertvara – kabelius tvirtinkite atskirai, o priešgaisriniam sandarinimui naudokite specialius sprendimus.

DUK

Kokia išpjova reikalinga HTX-23?
216×126 mm D formos išpjova ir Ø10 mm tvirtinimo skylės pagal gamintojo brėžinį.

Ar 216×126 mm yra plokštelės dydis?
Ne, tai išpjovos korpuse matmenys; plokštelė ją uždengia.

Kokio storio kabelį galima įvesti?
Iki Ø48 mm per didžiausią angą, dar du iki Ø40 mm ir aštuonis iki Ø30 mm.

Ką reiškia vidinis diapazonas?
Didžiosios angos turi vidinį žiedą, todėl jose galima sandariai įvesti ir plonesnį kabelį, pvz. Ø15–18 mm.

Ar HTX-23 tinka lauko spintai?
Medžiaga tinka lauke, tačiau plokštelės sandarumas IP55 – įvertinkite, ar to pakanka.

Ar galima įmontuoti į 216×84 mm išpjovą?
Ne, HTX-23 skirta tik 216×126 mm išpjovai; 216×84 mm angai rinkitės HTC ar HTKC serijos plokšteles.
