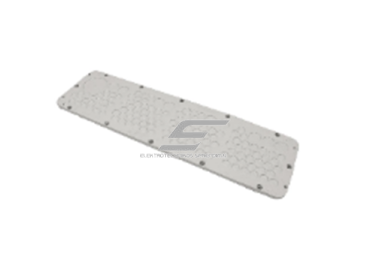

Membraninė kabelių įvado plokštė | Rittal tipo angai | 534×149 mm | 139 kabelių Ø10–60 mm | pilka | IP65 | HT Hi Tech Polymers | RIT-139

Kodas: Sandariklis RIT-139

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 38.21 € su PVM
( 31.58 € be PVM )

Į krepšelį

RIT-139 – didelė membraninė kabelių įvado plokštė Rittal tipo angai, 534×149 mm. Joje 139 kūgiai: 1× Ø30–60, 9× Ø15–24 ir 129× Ø10–15 mm kabeliams. Apsauga IP65, tvirtinama 8 varžtais per Ø4 mm skyles.

Membraninė kabelių įvado plokštė | Rittal tipo angai | 534×149 mm | 139 kabelių Ø10–60 mm | pilka | IP65 | HT Hi Tech Polymers | RIT-139

RIT-139 skirta didelėms kabelių įvado angoms Rittal tipo spintose ir skirstomuosiuose skyduose, kur per vieną angą reikia įvesti daug kabelių. Kiekvienas kabelis praeina pro savo membraninį kūgį, kurį montuotojas prapjauna tik ten, kur reikia. Neprapjauti kūgiai lieka uždari ir sandarūs.

Pagrindinė mintis:
Viena plokštė pakeičia dešimtis atskirų sandariklių: nereikia gręžti skylės kiekvienam kabeliui, o naujus kabelius galima įvesti vėliau, prapjovus rezervinį kūgį. Tai aktualu duomenų centrų, gamybos ir pastatų spintose, kur kabelių per eksploataciją tik daugėja.

Maks. kabelių
139

Kabelių Ø
10–60 mm

Plokštė
534×149 mm

Apsauga
IP65

Veikimo principas

Plokštė uždedama ant Rittal tipo angos ir pritvirtinama 8 varžtais per Ø4 mm skyles – prispaustas kraštas sandarina sandūrą su korpusu.

Kiekvienam kabeliui prapjaunamas atskiras kūgis ties pakopa, šiek tiek mažesne už išorinį kabelio Ø, – elastinga TPE-SEBS membrana tampriai apgaubia apvalkalą.

Gaunamas IP65 įvadas: panaudotos tik reikalingos angos, likusios lieka uždaros rezervui.

Kuo naudinga RIT-139?
Tai didžiausia šios grupės plokštė: iki 139 kabelių vienoje angoje ir trys dydžių grupės – nuo Ø10 mm valdymo kabelių iki Ø60 mm maitinimo kabelio. Visą spintos įvadą sutvarkote vienoje vietoje, o rezervinės angos lieka sandarios be papildomų aklių.

Techninės specifikacijos

Prekės tipas	Membraninė kabelių įvado plokštė Rittal tipo angai
Kodas	RIT-139
Gamintojas	HT Hi Tech Polymers Oy (Suomija)
Plokštės (flanšo) matmenys	534×149 mm
Tvirtinimas	8 skylės Ø4 mm
Kabelių angos	1× Ø30–60 mm; 9× Ø15–24 mm; 129× Ø10–15 mm
Maks. kabelių skaičius	139
Apsaugos laipsnis	IP65 (EN 60529)
Darbo temperatūra	−40…+100 °C
Medžiaga	TPE-SEBS, be halogenų
Spalva	šviesiai pilka RAL 7035
Ženklinimas	CE

Pagrindinės funkcijos

139 atskiri kūgiai – kiekvienas kabelis turi savo sandarinimo vietą, kabeliai vienas kito nespaudžia
Trys dydžių grupės – Ø10–15, Ø15–24 ir Ø30–60 mm: valdymo, signaliniai ir maitinimo kabeliai per vieną angą
Rezervas be aklių – neprapjauti kūgiai lieka uždari, kabelius galima pridėti neišmontuojant plokštės
IP65 sandarinimas – apsauga nuo dulkių ir vandens čiurkšlių pagal EN 60529
Darbas −40…+100 °C – tinka šildomoms ir nešildomoms patalpoms bei lauko spintoms

Kur naudojamas?

Rittal tipo skirstomosios ir automatikos spintos su didele kabelių įvado anga
Duomenų centrų ir serverinių spintų kabelių įvadai
Gamybos linijų valdymo spintos su daugybe jutiklių ir pavarų kabelių
Pastatų pagrindiniai skirstomieji skydai su maitinimo ir silpnų srovių kabeliais
Telekomunikacijų ir apsaugos sistemų koncentravimo spintos
Lauko spintos siurblinėse, pastotėse, krovimo stotelėse, kur reikia IP65 įvado

Naudojimas pagal poreikį

Projektuotojui.
Visą spintos įvadą iki 139 kabelių su rezervu plėtrai numatote viena pozicija – specifikacijoje mažiau atskirų sandariklių.

Spintų surinkėjui.
Nereikia gręžti dešimčių skylių ir derinti sriegių: plokštė tvirtinama 8 varžtais, kabeliai įvedami per kūgius.

Duomenų centro ar ūkio vadovui.
Naujus kabelius galima įvesti prapjovus rezervinį kūgį, nekeičiant plokštės ir nestabdant spintos darbo.

Praktinis panaudojimas

Jeigu gamybos spintoje reikia įvesti 1 maitinimo kabelį Ø42 mm, 6 valdymo kabelius Ø18 mm ir 60 jutiklių kabelių Ø12 mm, tada prapjaunami tik 67 kūgiai, o likę 72 lieka uždari – plečiant liniją nauji kabeliai įvedami per tą pačią plokštę.

Pliusai

Iki 139 kabelių per vieną angą
Trys kabelių Ø grupės nuo 10 iki 60 mm
Neprapjauti kūgiai lieka sandarūs – rezervas be aklių
IP65 pagal EN 60529
TPE-SEBS be halogenų, −40…+100 °C
Tvirtinimas 8 varžtais, be sriegių ir veržlių

Minusai / ribojimai

Kabeliams, plonesniems nei Ø10 mm, angų nėra – tokiems rinkitės RIT-50 (16× Ø6–11 mm) arba HT-50 (36× Ø3,5–5,5 mm)
Membrana kabelio nefiksuoja nuo ištraukimo – kabelius reikia tvirtinti spintos viduje
Skirta Rittal tipo angai – standartinei 216×84 mm išpjovai rinkitės, pvz., HTC-50
Tai nėra priešgaisrinė pertvara

Saugos ir montavimo pastabos

Darbus spintoje atlikite tik atjungę įtampą ir įsitikinę, kad jos nėra.
Kūgį pjaukite ties pakopa, šiek tiek mažesne už išorinį kabelio Ø – per plati anga nebesandarins.
Vienas kabelis – vienas kūgis; dviejų kabelių per vieną angą nekiškite.
Jei anga korpuse pjauta ar gręžta, pašalinkite drožles ir nuvalykite kraštus prieš dėdami plokštę.
Gamintojas nurodo, kad už kūgių prapjovimą atsako montuotojas – pjaukite aštriu peiliu, be įplėšimų.

Greitas pasirinkimo gidas

Plokštė 534×149 mm

8 skylės Ø4 mm

139 kabeliai Ø10–60 mm

IP65, −40…+100 °C

Tinka, kai reikia:

sandariai įvesti daug kabelių per vieną Rittal tipo angą
palikti rezervą būsimiems kabeliams
vienoje vietoje sujungti maitinimo, valdymo ir signalinių kabelių įvadą

Patikrinkite prieš naudojimą:

ar korpuso anga tinka plokštei 534×149 mm su 8 tvirtinimo skylėmis
išorinius kabelių Ø – ar jie patenka į 10–15, 15–24 arba 30–60 mm grupes
ar kabelių Ø15–24 mm yra ne daugiau kaip 9, o Ø30–60 mm – tik vienas

Svarbus priminimas: RIT-139 sandarina įvadą nuo dulkių ir vandens (IP65), bet nepakeičia kabelių tvirtinimo spintos viduje ir nėra priešgaisrinė pertvara – priešgaisrinėms sienoms reikalingos sertifikuotos priešgaisrinės sistemos.

DUK

Kiek kabelių galima įvesti per RIT-139?
Iki 139: 1 kabelį Ø30–60 mm, 9 kabelius Ø15–24 mm ir 129 kabelius Ø10–15 mm.

Ar reikia prapjauti visas angas iš karto?
Ne – prapjaunami tik naudojami kūgiai, kiti lieka uždari ir sandarūs.

Kur pjauti kūgį?
Ties pakopa, šiek tiek mažesne už išorinį kabelio skersmenį.

Ar plokštė tinka lauko spintai?
Taip, apsauga IP65 ir darbo temperatūra −40…+100 °C, jei tvirtinimo paviršius lygus ir švarus.

Kuo tvirtinama plokštė?
8 varžtais per Ø4 mm skyles plokštės kraštuose.

Ką rinktis, jei kabelių mažiau?
Iki 50 kabelių Ø6–34 mm skirta mažesnė RIT-50 (330×90 mm).
