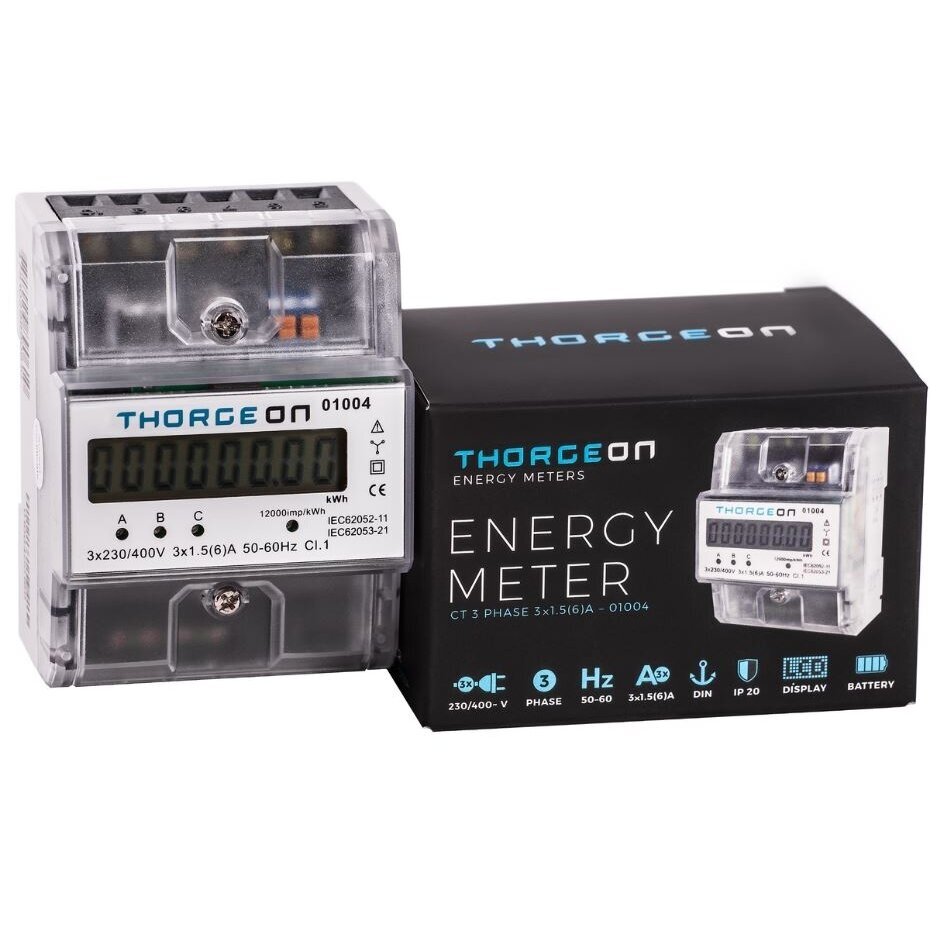

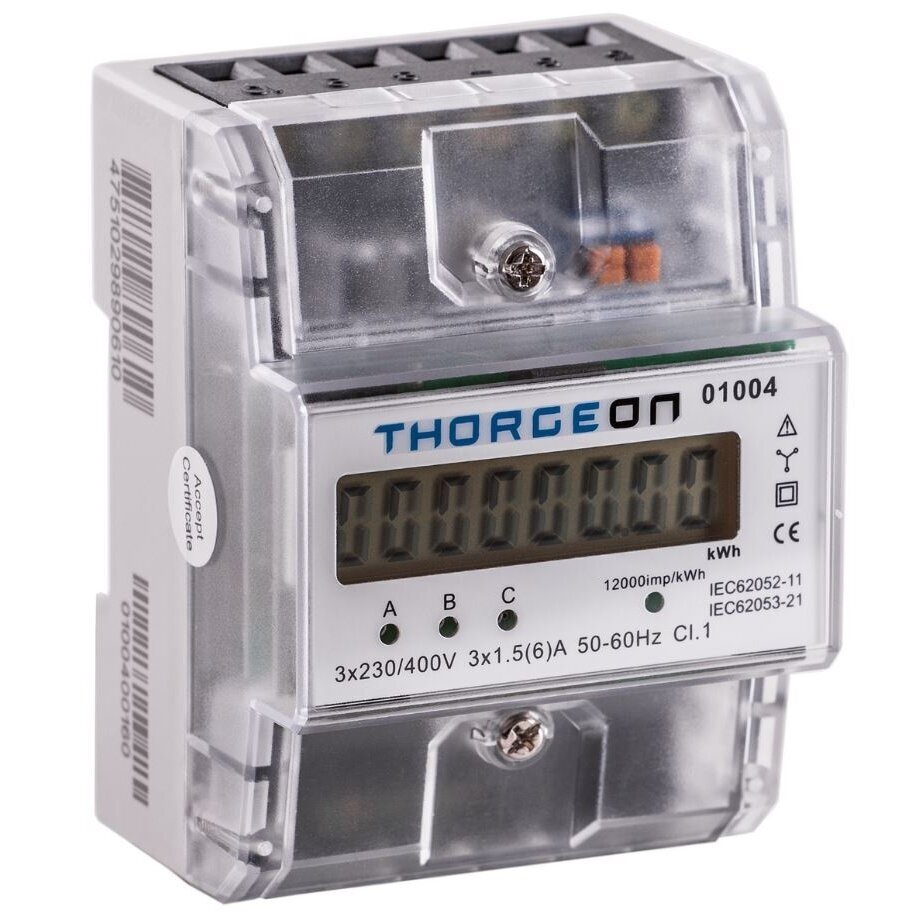

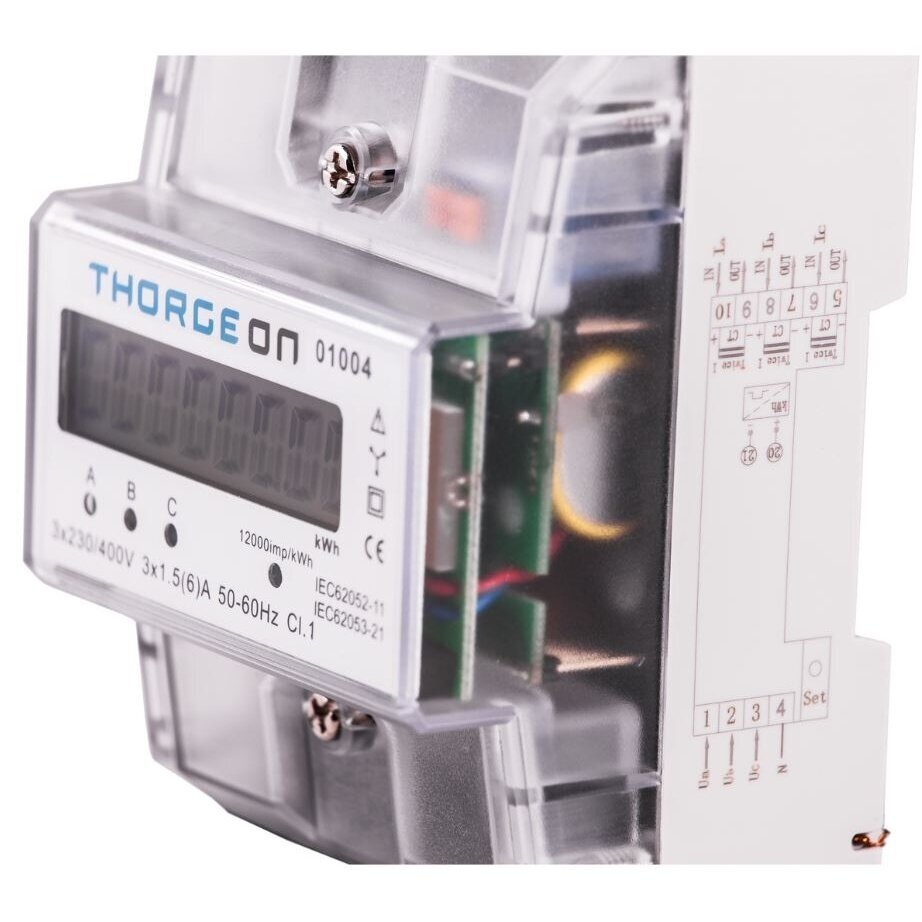

  • Nowość   Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe …/5 A | 1,5(6) A | 3×230/400 V | 1 taryfa | wyjście impulsowe | IP20 | DIN | THORGEON 01004
    Nowość   Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe …/5 A | 1,5(6) A | 3×230/400 V | 1 taryfa | wyjście impulsowe | IP20 | DIN | THORGEON 01004 1
    Nowość   Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe …/5 A | 1,5(6) A | 3×230/400 V | 1 taryfa | wyjście impulsowe | IP20 | DIN | THORGEON 01004 2

    Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe …/5 A | 1,5(6) A | 3×230/400 V | 1 taryfa | wyjście impulsowe | IP20 | DIN | THORGEON 01004

    Kod: 01004
    Pytanie do produktu
    Cena 63.53 € z VAT
    ( 52.50 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Trójfazowy czteroprzewodowy licznik elektroniczny do pomiaru półpośredniego przez przekładniki prądowe o prądzie wtórnym 5 A (1,5(6) A). Zlicza energię czynną w obwodach, w których prąd przekracza granice pomiaru bezpośredniego. Do rozliczeń wewnętrznych (bez MID).

  • Opis

    Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe …/5 A | 1,5(6) A | 3×230/400 V | 1 taryfa | wyjście impulsowe | IP20 | DIN | THORGEON 01004

    THORGEON 01004 to modułowy trójfazowy czteroprzewodowy licznik do pomiaru półpośredniego przez przekładniki prądowe o prądzie wtórnym 5 A. Prąd znamionowy wynosi 1,5 A, a maksymalny 6 A, więc granicę pomiaru wyznaczają dobrane przekładniki, a nie sam licznik.

    Najważniejsze:
    Gdy przyłącze lub obwód ma 150, 250 czy 400 A, licznik bezpośredni nie wystarczy. Razem z przekładnikami …/5 A model 01004 zlicza energię czynną w takich obwodach, zajmując tylko 4 moduły DIN. To rozwiązanie do rozliczeń wewnętrznych – producent nie podaje MID.
    Podłączenie
    przez przekładniki …/5 A
    Prąd
    1,5(6) A
    Klasa dokładności
    B
    Impulsy
    400 imp/kWh
    ℹ
    Pomiar dwukierunkowy
    Producent nie podaje, że licznik osobno zlicza energię pobraną i oddaną. Jeśli energię oddaną do sieci trzeba mierzyć osobno przez przekładniki, wybierz model dwukierunkowy, np. Eastron SDM630MCT-2T z MID.

    Interfejsy komunikacyjne i integracja

    Elektryczne wyjście impulsowe (400 imp/kWh)
    Impulsy trafiają do PLC, BMS lub rejestratora; pamiętaj, że odpowiadają stronie wtórnej przekładnika, więc w systemie trzeba uwzględnić przekładnię.
    Lokalny wyświetlacz LCD
    Odczyt w rozdzielnicy; brak interfejsu RS485, M-Bus lub Wi-Fi.

    Zasada działania

    Licznik montuje się na szynie DIN; napięcia fazowe i N podłącza się bezpośrednio, a obwody prądowe – przez trzy przekładniki prądowe z uzwojeniem wtórnym 5 A.

    Licznik mierzy prąd wtórny przekładników (znamionowy 1,5 A, maks. 6 A) i zlicza energię czynną we wszystkich trzech fazach.

    Rzeczywiste zużycie uzyskuje się, mnożąc odczyt LCD przez przekładnię zastosowanych przekładników (np. 200/5 A = ×40), jeśli instrukcja nie przewiduje wprowadzenia przekładni do licznika.

    Dlaczego warto wybrać THORGEON 01004?
    To kompaktowy i ekonomiczny sposób na opomiarowanie trójfazowych obwodów o dużych prądach: granica prądu zależy od przekładników, więc ten sam licznik pasuje do obwodu 100 A i do przyłącza kilkuset amperów.

    Specyfikacja techniczna

    Typ produktu Modułowy trójfazowy elektroniczny licznik energii elektrycznej
    Producent / model THORGEON 01004
    Sposób podłączenia Półpośredni, przez przekładniki prądowe (…/5 A)
    Typ sieci Czteroprzewodowa (3F + N)
    Prąd znamionowy / maksymalny 1,5 A / 6 A
    Napięcie znamionowe 3×230/400 V (230 V faza–N)
    Częstotliwość 50–60 Hz
    Klasa dokładności B (klasa dokładności, nie certyfikat MID)
    MID Brak – do rozliczeń wewnętrznych
    Taryfy 1 (sterowanie wewnętrzne)
    Mierzone wielkości Energia czynna (kWh)
    Wyjście impulsowe Elektryczne, 400 imp/kWh
    Wyświetlacz Cyfrowy LCD
    Wbudowana bateria Tak
    Montaż Szyna DIN, 4 moduły
    Wymiary (S×W×G) 76 × 100 × 65 mm
    Stopień ochrony IP20
    Gwarancja 24 mies.

    Główne funkcje

    • Podłączenie przez przekładniki …/5 A – pomiar w obwodach powyżej 100 A
    • Pomiar energii czynnej – odczyt kWh na wyświetlaczu LCD
    • Wyjście impulsowe 400 imp/kWh – sygnał do PLC lub BMS
    • Układ czteroprzewodowy – 3 fazy i N
    • Wbudowana bateria – element konstrukcji producenta
    • Obudowa 4-modułowa – zajmuje mało miejsca w rozdzielnicy

    Czym różni się od podobnych modeli?

    THORGEON 01003 Pomiar bezpośredni do 100 A; 01004 służy do większych prądów przez przekładniki.
    Eastron SDM630MCT-2T Przez przekładniki 1/5 A, 2 taryfy, RS485 Modbus, MID i pomiary wielofunkcyjne; 01004 to proste zliczanie kWh bez MID.
    Eastron SDM630MCT-ML-1 Przez przekładniki, RS485 Modbus, MID; 01004 nie ma interfejsu cyfrowego.
    Eastron SMART X96-1 Miernik tablicowy 96×96 mm przez przekładniki z Modbus i MID; 01004 to licznik modułowy DIN.

    Gdzie się stosuje?

    • Przyłącza zakładów 125–400 A
    • Obwody hal produkcyjnych i sprężarkowni
    • Obwody dużej mocy najemców w centrach handlowych
    • Zasilanie kotłowni i węzłów cieplnych
    • Przyłącza suszarni zboża i ferm
    • Modernizacja istniejących układów półpośrednich zamiast liczników indukcyjnych

    Zastosowanie według potrzeb

    Dla elektryków.
    Prosty licznik półpośredni do obwodów o dużych prądach, 4 moduły DIN.
    Dla energetyków.
    Wewnętrzne podliczanie kWh dużych odbiorców bez drogiego analizatora.
    Dla integratorów automatyki.
    Sygnał 400 imp/kWh przeliczany przez przekładnię.

    Zastosowanie w praktyce

    Jeżeli przyłącze hali ma 250 A i chcesz znać jej miesięczne zużycie, montuje się trzy przekładniki 250/5 A i THORGEON 01004 – odczyt LCD mnoży się przez 50 (jeśli przekładni nie wprowadza się do licznika) i otrzymujesz rzeczywiste kWh.

    Zalety

    • Nadaje się do obwodów o dużych prądach przez przekładniki …/5 A
    • Kompaktowa obudowa 4-modułowa
    • Wyjście impulsowe 400 imp/kWh
    • Prosta obsługa
    • Gwarancja producenta 24 mies.

    Wady / ograniczenia

    • Brak MID – do rozliczeń wybierz Eastron SDM630MCT-2T lub SDM630MCT-ML-1
    • Brak interfejsu RS485 / Wi-Fi
    • Przekładniki prądowe trzeba kupić osobno
    • Producent nie podaje, czy przekładnię można wprowadzić do licznika – może być potrzebne ręczne przeliczanie
    • Producent nie podaje pomiaru dwukierunkowego

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż wyłącznie przez wykwalifikowanego elektryka, po odłączeniu napięcia
    • Nigdy nie rozwieraj obwodu wtórnego przekładnika pod obciążeniem – najpierw go zewrzyj (niebezpieczne napięcie)
    • Zachowaj kierunek przekładników (P1/P2, S1/S2) i zgodność faz z obwodami napięciowymi
    • Zabezpiecz obwody napięciowe bezpiecznikami lub wyłącznikami nadprądowymi
    • IP20 – montować tylko w zamkniętej rozdzielnicy w suchym pomieszczeniu

    Szybki przewodnik wyboru

    Przez przekładniki …/5 A
    1,5(6) A
    1 taryfa, bez MID
    400 imp/kWh
    Pasuje, gdy potrzebujesz:
    • Wewnętrznego pomiaru w obwodach powyżej 100 A
    • Kompaktowego licznika półpośredniego w rozdzielnicy DIN
    • Sygnału impulsowego do automatyki
    Sprawdź przed użyciem:
    • Czy prąd wtórny przekładników wynosi 5 A, a klasa dokładności jest odpowiednia
    • Czy nie jest wymagany MID
    • Jak przekładnia będzie uwzględniana w odczytach
    Ważne: Licznik działa wyłącznie z przekładnikami prądowymi – nie wolno go podłączać bezpośrednio do obwodu mocy; nie zastępuje też licznika rozliczeniowego operatora.

    FAQ

    Czy można go podłączyć bezpośrednio?
    Nie, 01004 podłącza się wyłącznie przez przekładniki prądowe o prądzie wtórnym 5 A.
    Jakie przekładniki zastosować?
    Przekładniki …/5 A dobrane do prądu obwodu.
    Czy licznik ma MID?
    Producent nie podaje MID – licznik służy do rozliczeń wewnętrznych.
    Jak uzyskać rzeczywiste kWh?
    Jeśli przekładni nie wprowadza się, pomnóż odczyt LCD przez przekładnię.
    Ile impulsów na kWh?
    400 imp/kWh po stronie wtórnej.
    Jaka jest gwarancja?
    Producent podaje 24 miesiące gwarancji.

    Licznik trójfazowy półpośredni THORGEON 01004

    Trójfazowy czteroprzewodowy licznik energii elektrycznej do przekładników …/5 A, 1,5(6) A, 3×230/400 V, klasa B, 400 imp/kWh, 4 moduły DIN – do rozliczeń wewnętrznych.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
