  • Membraninė įvado plokštelė su kūgiais | 216×84 mm išpjovai | 6× Ø13–28 + 18× Ø6–13 + 4× Ø3–11 mm | pilka | IP65 | HT Hi Tech Polymers | HTKC-28

    Kodas: Sandariklis HTKC-28

    HTKC-28 – membraninė kabelių įvado plokštelė su kūgiais 216×84 mm išpjovai. Ji turi 6 didelius kūgius Ø13–28 mm maitinimo kabeliams, 18 kūgių Ø6–13 mm ir 4 kūgius Ø3–11 mm. Iš viso iki 28 kabelių, sandarumas – IP65.

  • Membraninė įvado plokštelė su kūgiais | 216×84 mm išpjovai | 6× Ø13–28 + 18× Ø6–13 + 4× Ø3–11 mm | pilka | IP65 | HT Hi Tech Polymers | HTKC-28

    HTKC-28 – TPE-SEBS elastomero plokštelė 216×84 mm išpjovai, kurioje net šeši dideli kūgiai Ø13–28 mm. Šalia jų – 18 kūgių Ø6–13 mm ir 4 kūgiai Ø3–11 mm. Kūgio galiukas nukerpamas pagal kabelio išorinį skersmenį, ir kiekvienas kabelis sandarinamas atskirai.

    Pagrindinė mintis:
    Daugelyje 216×84 mm plokštelių storam kabeliui skirta tik viena ar dvi angos. HTKC-28 pritaikyta skydams, iš kurių išeina keli galios kabeliai – į kitus skydus, variklius, šilumos siurblius ar įkrovimo stoteles. Šeši kūgiai iki Ø28 mm leidžia juos visus įvesti per vieną išpjovą.
    Stori kabeliai
    6 × Ø13–28 mm
    Vidutiniai
    18 × Ø6–13 mm
    Ploni
    4 × Ø3–11 mm
    Apsauga
    IP65

    Veikimo principas

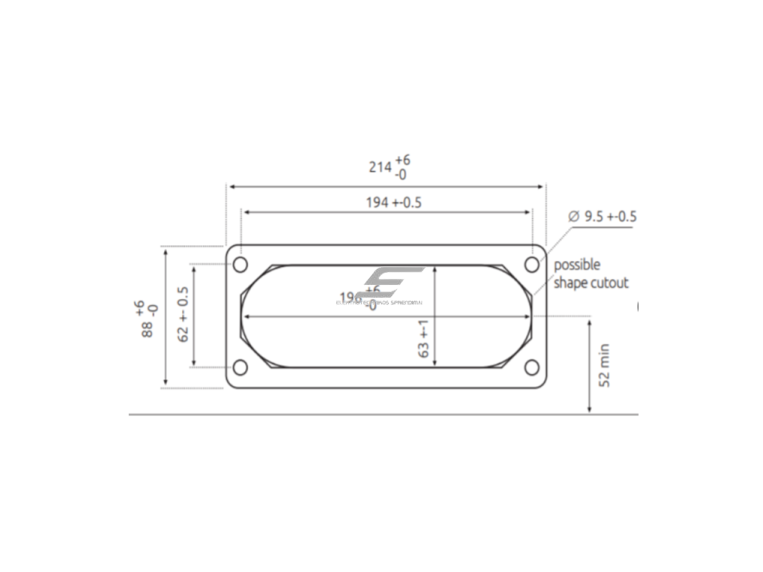

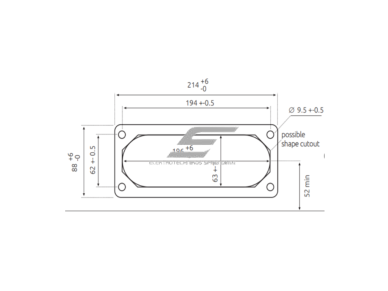

    Skydo sienelėje išpjaunama 216×84 mm anga, išgręžiamos Ø10 mm skylės (atstumai 193 × 62 mm), plokštelė prisukama.

    Storiems kabeliams kerpami didieji kūgiai, ploniems – mažieji; kiekvienas kerpamas ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį.

    Galios ir valdymo kabeliai sandarinami vienoje plokštelėje (IP65), nenaudoti kūgiai lieka uždari.

    Kuo naudingas HTKC-28?
    Leidžia vienoje standartinėje išpjovoje sutalpinti iki šešių storų kabelių ir dar 22 vidutinius bei plonus – be papildomų didelių sandariklių su veržlėmis.

    Techninės specifikacijos

    Prekės tipas Membraninė kabelių įvado plokštelė su kūgiais
    Kodas HTKC-28
    Gamintojas HT Hi Tech Polymers Oy (Suomija)
    Angos ir kabelių Ø 6 × Ø13–28 mm; 18 × Ø6–13 mm; 4 × Ø3–11 mm
    Maks. kabelių skaičius 28
    Išpjova korpuse 216 × 84 mm (C formos, FL21)
    Tvirtinimo skylės Ø10 mm, atstumai 193 × 62 mm
    Apsaugos laipsnis IP65 (EN 60529)
    Darbo temperatūra −40…+130 °C
    Medžiaga TPE-SEBS 50 ShA, be halogenų, atspari alyvos purslams
    Spalva pilka (RAL 7035)
    Naudojimas patalpose ir lauke

    Pagrindinės funkcijos

    • 6 kūgiai Ø13–28 mm – maitinimo, pošakių ir variklių kabeliams
    • 18 kūgių Ø6–13 mm – grupių ir valdymo kabeliams
    • 4 kūgiai Ø3–11 mm – ploniems signaliniams ar ryšio kabeliams
    • Platūs diapazonai – vienas kūgis tinka įvairaus storio kabeliams
    • Uždari rezerviniai kūgiai – sandarumas išlieka iki panaudojimo

    Kur naudojamas?

    • Pastato įvadiniai ir paskirstymo skydai, maitinantys kitus skydus
    • Pramonės paskirstymo spintos su variklių kabeliais
    • Elektromobilių įkrovimo stotelių maitinimo skydai
    • Šilumos siurblių ir katilinių galios skydai
    • Statybvietės skirstomosios spintos
    • Lauko apšvietimo ir infrastruktūros skydai

    Naudojimas pagal poreikį

    Projektuotojui.
    Kai iš skydo išeina keli galios kabeliai, vienos išpjovos sprendimas supaprastina korpuso parinkimą ir brėžinius.
    Elektros rangovui.
    Šeši stori kabeliai įvedami be atskirų didelių sandariklių ir be papildomų skylių sienelėje.
    Įmonės energetikui.
    Pridedant naują pošakį, laisvas didelis kūgis leidžia įvesti kabelį neardant esamo įvado.

    Praktinis panaudojimas

    Jeigu pastato skirstomajame skyde yra įvadinis kabelis Ø26 mm, keturi pošakių kabeliai Ø18–22 mm į aukštų skydus, 12 grupių kabelių Ø10 mm ir 2 signalizacijos kabeliai Ø5 mm, tada HTKC-28 sutalpina juos visus ir dar lieka vienas didelis kūgis rezervui.

    Pliusai

    • Šeši kūgiai storiems kabeliams iki Ø28 mm
    • Platūs diapazonai – Ø13–28 ir Ø3–11 mm
    • Darbo temperatūra −40…+130 °C
    • IP65, tinka patalpose ir lauke
    • Medžiaga be halogenų, atspari alyvos purslams

    Minusai / ribojimai

    • Kabeliams storesniems nei Ø28 mm netinka – rinkitės HTX-23 (iki Ø48 mm) arba HTC-3
    • Mažiau angų smulkiems kabeliams nei HTKC-50 ar HTKC-43
    • Kabelio nefiksuoja nuo ištraukimo – storus kabelius būtina tvirtinti skydo viduje
    • Nėra priešgaisrinė pertvara

    Saugos ir montavimo pastabos

    • Visi darbai skyde – tik atjungus įtampą ir patikrinus, kad jos nėra.
    • Pašalinkite drožles po pjovimo ir gręžimo.
    • Stori kabeliai standūs – juos pritvirtinkite skydo viduje, kad jų svoris ir lenkimas nedeformuotų kūgio.
    • Kūgį kirpkite ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį.

    Greitas pasirinkimo gidas

    Išpjova 216×84 mm
    6 × Ø13–28 mm
    18 × Ø6–13 + 4 × Ø3–11 mm
    IP65, −40…+130 °C
    Tinka, kai reikia:
    • įvesti kelis storus galios kabelius per vieną išpjovą
    • kartu įvesti grupių ir signalinius kabelius
    • palikti rezervą būsimiems pošakiams
    Patikrinkite prieš naudojimą:
    • storiausio kabelio išorinį skersmenį – ne daugiau Ø28 mm
    • storų kabelių skaičių – ne daugiau šešių
    • ar yra kur pritvirtinti storus kabelius skydo viduje
    Svarbus priminimas: HTKC-28 sandarina įvadą (IP65), bet nelaiko storų kabelių svorio ir traukimo jėgų ir nėra priešgaisrinis sandarinimas – kabelius tvirtinkite atskirai.

    DUK

    Kiek storų kabelių galima įvesti per HTKC-28?
    Iki šešių kabelių, kurių išorinis skersmuo Ø13–28 mm.
    Ar tinka kabeliui Ø30 mm?
    Ne, didžiausi kūgiai skirti iki Ø28 mm; storesniems kabeliams rinkitės HTX-23.
    Kam skirti 4 kūgiai Ø3–11 mm?
    Ploniems signaliniams, jutiklių ar ryšio kabeliams.
    Ar galima įmontuoti į tą pačią išpjovą kaip HTC-50?
    Taip, visos šios serijos plokštelės skirtos 216×84 mm išpjovai su tomis pačiomis tvirtinimo skylėmis.
    Ar HTKC-28 tinka lauko spintai?
    Taip, medžiaga skirta naudoti lauke, apsauga IP65, darbo temperatūra −40…+130 °C.
    Ar reikia tvirtinti storus kabelius?
    Taip, plokštelė kabelių nuo ištraukimo nefiksuoja, todėl juos reikia pritvirtinti skydo viduje.

    Gamintojo dokumentai

    Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

    HTKC-28 – plokštelė keliems galios kabeliams

    HTKC-28 membraninė plokštelė su kūgiais 216×84 mm išpjovai įveda 6 storus kabelius Ø13–28 mm, 18 vidutinių ir 4 plonus kabelius, IP65.
