Membraninė kabelių įvado plokštelė su kūgiais | 216×84 mm išpjovai | 49× Ø4–12 + 1× Ø14–25 mm | pilka | IP65 | HT Hi Tech Polymers | HTKC-50

Kodas: Sandariklis HTKC-50

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 5.71 € su PVM
( 4.72 € be PVM )

Į krepšelį

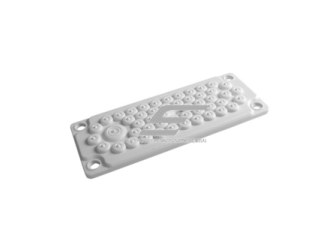

HTKC-50 – membraninė kabelių įvado plokštelė su kūgiais 216×84 mm išpjovai skydo sienelėje. Pro ją įvedama iki 50 kabelių: 49 ploni Ø4–12 mm ir vienas Ø14–25 mm. Sandarumas – IP65.

Membraninė kabelių įvado plokštelė su kūgiais | 216×84 mm išpjovai | 49× Ø4–12 + 1× Ø14–25 mm | pilka | IP65 | HT Hi Tech Polymers | HTKC-50

HTKC-50 – plokštelė iš TPE-SEBS elastomero, kuri uždengia standartinę 216×84 mm išpjovą ir leidžia per ją įvesti iki 50 kabelių. Kiekvienas kabelis eina per atskirą kūgį, kurio galiukas nukerpamas pagal kabelio išorinį skersmenį. Tankus 49 mažų kūgių raštas skirtas valdymo, signaliniams ir duomenų kabeliams.

Pagrindinė mintis:
Automatikos skyde dažnai reikia įvesti dešimtis plonų kabelių – jutiklių, mygtukų, ryšio linijų. Gręžti dešimtis skylių atskiriems sandarikliams sienelėje nepraktiška, o HTKC-50 tai išsprendžia viena išpjova. Kūgiai prasideda nuo Ø4 mm, todėl tinka ir ploniausiems signaliniams kabeliams, kuriems HTC-50 (Ø7–13 mm) jau per didelis.

Kabelių
iki 50

Mažos angos
49 × Ø4–12 mm

Didelė anga
1 × Ø14–25 mm

Apsauga
IP65

Veikimo principas

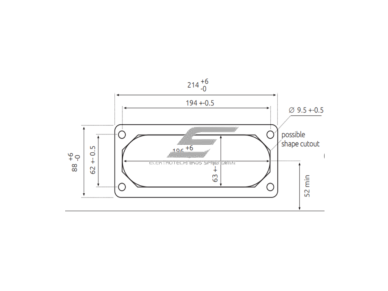

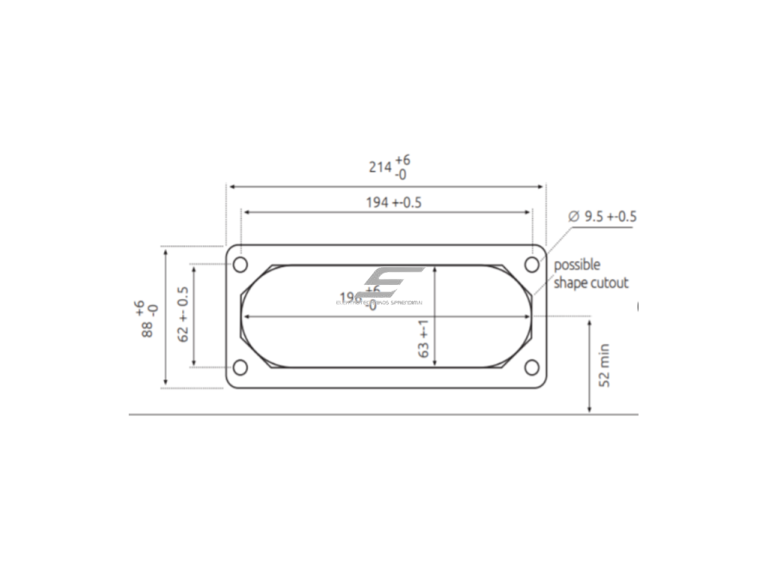

Skydo sienelėje išpjaunama 216×84 mm anga ir išgręžiamos Ø10 mm tvirtinimo skylės (atstumai 193 × 62 mm). Plokštelė prisukama varžtais, jos kraštas prispaudžiamas prie sienelės.

Reikalingo kūgio galiukas nukerpamas ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį. Kabelis prakišamas – elastingas kūgis apglėbia jo apvalkalą.

Gaunamas IP65 įvadas daugeliui kabelių, o nenaudoti kūgiai lieka uždari ir panaudojami vėliau papildant skydą.

Kuo naudingas HTKC-50?
Jis sutaupo montavimo laiko ten, kur kabelių daug ir jie ploni: viena išpjova vietoj dešimčių atskirų sandariklių, kiekvienas kabelis turi savo kūgį, o rezervas lieka toje pačioje plokštelėje.

Techninės specifikacijos

Prekės tipas	Membraninė kabelių įvado plokštelė su kūgiais
Kodas	HTKC-50
Gamintojas	HT Hi Tech Polymers Oy (Suomija)
Angos ir kabelių Ø	49 × Ø4–12 mm; 1 × Ø14–25 mm
Maks. kabelių skaičius	50
Išpjova korpuse	216 × 84 mm (C formos, FL21)
Tvirtinimo skylės	Ø10 mm, atstumai 193 × 62 mm
Apsaugos laipsnis	IP65 (EN 60529)
Darbo temperatūra	−40…+100 °C
Medžiaga	TPE-SEBS, be halogenų
Spalva	pilka
Naudojimas	patalpose ir lauke

Pagrindinės funkcijos

49 kūgiai Ø4–12 mm – ploniems valdymo, signaliniams ir duomenų kabeliams
1 kūgis Ø14–25 mm – skydo maitinimo kabeliui
Vienas kabelis – vienas kūgis – kiekvienas apvalkalas sandarinamas atskirai
Uždari kūgiai – nepanaudotos vietos lieka sandarios kaip rezervas
Standartinė 216×84 mm išpjova – keičiama su kitomis tos pačios išpjovos plokštelėmis

Kur naudojamas?

PLC ir automatikos valdymo skydai su daug jutiklių kabelių
Pastato valdymo sistemų (BMS) ir vėdinimo automatikos skydai
Silpnų srovių, signalizacijos ir praėjimo kontrolės skirstytuvai
Gamybos linijų ir mašinų valdymo spintos
Ryšio ir duomenų perdavimo spintos su daug plonų kabelių
Apšvietimo valdymo skydai su daug išeinančių linijų

Naudojimas pagal poreikį

Automatikos skydų gamintojui.
Viena standartinė išpjova sutalpina 49 signalinius kabelius ir vieną maitinimą – lengviau suvienodinti korpusų paruošimą.

Elektrikui montuotojui.
Nereikia gręžti dešimčių skylių: kūgiai nukerpami tiek, kiek kabelių įvedama šiandien.

Pastato administratoriui.
Pridedant naują jutiklį ar liniją, kabelis įvedamas per laisvą kūgį, neardant esamo įvado.

Praktinis panaudojimas

Jeigu vėdinimo automatikos skyde reikia įvesti 30 jutiklių ir pavarų kabelių Ø5–8 mm bei vieną maitinimo kabelį Ø16 mm, tada HTKC-50 juos visus priima per vieną išpjovą, o 19 laisvų kūgių lieka būsimoms linijoms.

Pliusai

Iki 50 kabelių per vieną 216×84 mm išpjovą
Mažiausi kūgiai nuo Ø4 mm – tinka ploniems signaliniams kabeliams
IP65 sandarumas
Medžiaga be halogenų, atspari alyvos purslams, tinka patalpose ir lauke
Nenaudoti kūgiai lieka uždari – rezervas be papildomų aklių

Minusai / ribojimai

Tik viena anga storesniam kabeliui (Ø14–25 mm); daugiau maitinimo kabelių – rinkitės HTKC-28 arba HTKC-36
Viršutinė darbo temperatūros riba +100 °C (pagal tiekėjo duomenis)
Kabelio nefiksuoja nuo ištraukimo – kabelius reikia pritvirtinti skydo viduje
Nėra priešgaisrinė pertvara

Saugos ir montavimo pastabos

Išpjovą ir skyles darykite tik atjungus įtampą; veikiančiame skyde – tik pagal leidimą ir su apsaugos priemonėmis.
Po pjovimo ir gręžimo surinkite metalo drožles – jos gali sukelti trumpąjį jungimą.
Kūgį kirpkite ties pakopa, šiek tiek mažesne už kabelio išorinį skersmenį – per didelė anga nesandarins.
Pro vieną kūgį veskite tik vieną kabelį.
Kabelius skydo viduje pritvirtinkite, kad traukimo jėga nebūtų perduodama kūgiui.

Greitas pasirinkimo gidas

Išpjova 216×84 mm (FL21)

49 × Ø4–12 mm

1 × Ø14–25 mm

IP65, −40…+100 °C

Tinka, kai reikia:

įvesti daug plonų kabelių į vieną skydą
palikti rezervą būsimoms linijoms be naujų skylių
IP65 įvado be dešimčių atskirų sandariklių

Patikrinkite prieš naudojimą:

ar korpuse yra (ar galima padaryti) 216×84 mm išpjovą su Ø10 mm tvirtinimo skylėmis
kabelių išorinius skersmenis – ar jie telpa į Ø4–12 mm ir Ø14–25 mm
ar skydo viduje yra kur pritvirtinti kabelius

Svarbus priminimas: HTKC-50 sandarina įvadą nuo dulkių ir vandens čiurkšlių (IP65), bet nėra priešgaisrinė pertvara ir nefiksuoja kabelių nuo ištraukimo – tam reikalingi atskiri sprendimai.

DUK

Kokio storio kabeliams tinka HTKC-50?
49 kūgiai skirti kabeliams Ø4–12 mm, vienas – Ø14–25 mm išorinio skersmens.

Kuo HTKC-50 skiriasi nuo HTC-50?
HTKC-50 mažieji kūgiai prasideda nuo Ø4 mm (HTC-50 – Ø7–13 mm), todėl jis geriau tinka ploniems signaliniams kabeliams.

Ar reikia nukirpti visus kūgius?
Ne – kerpami tik tie kūgiai, pro kuriuos vedami kabeliai, kiti lieka uždari.

Kokią angą reikia padaryti korpuse?
216×84 mm išpjovą ir Ø10 mm tvirtinimo skyles, atstumai 193 × 62 mm.

Ar galima naudoti lauke?
Taip, medžiaga skirta naudoti patalpose ir lauke, apsauga IP65.

Ar pro vieną kūgį galima pravesti du plonus kabelius?
Ne, vienas kūgis skirtas vienam apvaliam kabeliui, kitaip sandarumas neužtikrinamas.

Gamintojo dokumentai

Gamintojo katalogas (PDF) – HT Hi Tech Polymers

Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

HTKC-50 – plokštelė 50 kabelių įvadui

HTKC-50 membraninė plokštelė su kūgiais 216×84 mm išpjovai įveda iki 49 kabelių Ø4–12 mm ir vieną Ø14–25 mm kabelį, užtikrindama IP65 sandarumą.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
