Membraninis kabelio įvadas-sandariklis | kabeliui Ø12–18 mm | TITAN 5 skydams | pilkas | IP54 | IEK | YIS50-VS-K03

Kodas: YIS50-VS-K03

Barkodas: 4606056348088

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.39 € su PVM
( 0.32 € be PVM )

Į krepšelį

IEK YIS50-VS-K03 – membraninis kabelio įvadas-sandariklis vienam kabeliui Ø12–18 mm, skirtas IEK TITAN 5 skydų korpusams. Pilkas, iš polipropileno, darbo temperatūra −40…+80 °C. Apsaugos laipsnis IP54.

Prekės aprašymas

Membraninis kabelio įvadas-sandariklis | kabeliui Ø12–18 mm | TITAN 5 skydams | pilkas | IP54 | IEK | YIS50-VS-K03

IEK YIS50-VS-K03 – įvadas-sandariklis su membranine sandarinimo dalimi, skirtas laidams ir kabeliams įvesti į IEK TITAN 5 serijos skydų korpusus. Jis sandarina vieną kabelį, kurio išorinis skersmuo 12–18 mm. Tai ne stačiakampė plokštelė, o atskiras vieno kabelio įvadas.

Pagrindinė mintis:
TITAN 5 skydų korpusai turi angas kabeliams, bet be sandariklio pro jas į skydą patenka dulkės ir drėgmė, o kabelio apvalkalas trinasi į metalo kraštą. YIS50-VS-K03 uždaro angą ir apgaubia kabelį membrana, todėl kabelis apsaugotas nuo mechaninio pažeidimo, o skydas – nuo dulkių ir purslų pagal IP54. Tai gamintojo numatytas priedas tai pačiai korpusų serijai.

Kabelio Ø
12–18 mm

Apsauga
IP54

Temperatūra
−40…+80 °C

Serija
IEK TITAN 5

Veikimo principas

Montavimas: įvadas įstatomas į TITAN 5 korpuso kabelio angą (korpuso sienelė 0,8–1 mm).

Veikimas: membranoje padaroma anga, šiek tiek mažesnė už kabelio Ø, ir kabelis prakišamas – membrana jį apgaubia.

Rezultatas: kabelis apsaugotas nuo trinties į metalą, įvado vieta sandari pagal IP54.

Kuo naudingas YIS50-VS-K03?
YIS50-VS-K03 – originalus IEK priedas TITAN 5 skydams, todėl nereikia ieškoti, ar sandariklis tiks gamintojo korpusui. Vienas sandariklis – vienas kabelis Ø12–18 mm, pavyzdžiui, maitinimo kabelis į buto ar namo skydą.

Techninės specifikacijos

Prekės tipas	Membraninis kabelio įvadas-sandariklis
Kodas	YIS50-VS-K03
Gamintojas	IEK
Serija	TITAN 5 (UNIVERSAL)
Kabelio Ø	12–18 mm
Kabelių skaičius	1
Korpuso sienelės storis	0,8–1 mm (tiekėjų duomenimis)
Apsaugos laipsnis	IP54 (EN 60529)
Darbo temperatūra	−40…+80 °C
Medžiaga	polipropilenas
Spalva	pilka

Pagrindinės funkcijos

Membraninis sandarinimas – membrana apgaubia kabelį be veržlės.
Kabeliui Ø12–18 mm – tipiniams maitinimo kabeliams.
IP54 apsauga – nuo dulkių ir vandens purslų.
Apsauga nuo trinties – kabelio apvalkalas neliečia metalo krašto.
Gamintojo priedas TITAN 5 korpusams – suderinamas su IEK skydų serija.
Darbo temperatūra −40…+80 °C – tinka ir nešildomoms patalpoms.

Kur naudojamas?

IEK TITAN 5 butų ir namų skirstomieji skydai
Laiptinių ir koridorių skydai
Garažų ir sandėliukų skydai
Biurų aukštų skirstomieji skydai
Komercinių patalpų paskirstymo skydai
Rūsių ir techninių patalpų skydai

Naudojimas pagal poreikį

Butų elektrikui.
Įvadinis kabelis į TITAN 5 skydą įvedamas tvarkingai ir be aštraus metalo krašto – be papildomų sandariklių paieškų.

Pastato administratoriui.
Rūsio ar laiptinės skyde uždarytos kabelių angos – mažiau dulkių ir drėgmės aparatuose.

Didmeniniam pirkėjui.
Originalus IEK priedas tai pačiai korpusų serijai – mažiau grąžinimų dėl netinkamo dydžio.

Praktinis panaudojimas

Jeigu į sieninį TITAN 5 skydą rūsyje ateina maitinimo kabelis, kurio išorinis Ø apie 15 mm, tada į korpuso angą įstatomas YIS50-VS-K03, membranoje padaroma kiek mažesnė nei 15 mm anga ir kabelis prakišamas. Skydo viduje kabelis pritvirtinamas, kad nebūtų traukiamas per membraną.

Pliusai

Originalus IEK priedas TITAN 5 korpusams
Diapazonas Ø12–18 mm tipiniams maitinimo kabeliams
IP54 apsauga
Atsparumas temperatūrai −40…+80 °C
Kabelio apvalkalas apsaugotas nuo metalo krašto

Minusai / ribojimai

IP54 – nuo purslų, bet ne nuo čiurkšlių ar panardinimo; aukštesnei apsaugai – sandariklis su veržle 00872 (PG21, Ø13–18 mm, IP68).
Membrana kabelio nefiksuoja nuo ištraukimo – kabelį tvirtinkite skydo viduje.
Plonesniam kabeliui (nuo Ø5 mm) – IEK YSA40-25-27-68-K01 (Ø5–19,5 mm, angai Ø27 mm).
Korpuso angos dydis šaltiniuose nenurodytas – kitų gamintojų korpusams suderinamumą tikrinkite.

Saugos ir montavimo pastabos

Kabelį į skydą veskite tik atjungę įtampą ir patikrinę, kad jos nėra.
Membranos angą darykite šiek tiek mažesnę už kabelio išorinį Ø – per didelė anga nesandarins.
Vienas sandariklis – vienas kabelis.
Kabelį skydo viduje pritvirtinkite – membrana traukos neperima.
Jei angą korpuse plėtėte, nuvalykite drožles ir aštrius kraštus.

Greitas pasirinkimo gidas

Ø12–18 mm

IP54

−40…+80 °C

TITAN 5

Tinka, kai reikia:

Sandariai įvesti kabelį į IEK TITAN 5 skydą
Apsaugoti kabelį nuo aštraus angos krašto
IP54 apsaugos vidaus skyde

Patikrinkite prieš naudojimą:

Kabelio išorinį skersmenį (12–18 mm)
Ar skydo korpusas – IEK TITAN 5
Ar IP54 pakanka aplinkai

Svarbus priminimas: YIS50-VS-K03 sandarina įvado vietą, bet nefiksuoja kabelio nuo ištraukimo ir nėra priešgaisrinė pertvara.

DUK

Ar tai stačiakampė plokštelė?
Ne – tai vieno kabelio įvadas-sandariklis su membranine sandarinimo dalimi.

Kokiam kabeliui tinka?
Kabeliui, kurio išorinis skersmuo 12–18 mm.

Kokiems skydams skirtas?
IEK TITAN 5 serijos skydų korpusams.

Koks apsaugos laipsnis?
IP54 pagal EN 60529.

Iš kokios medžiagos pagamintas?
Iš polipropileno, darbo temperatūra −40…+80 °C.

Ar tinka lauko skydui?
Lauke, kur galimos vandens čiurkšlės, saugiau rinktis IP68 sandariklį su veržle, pvz. 00872.

IEK YIS50-VS-K03 membraninis kabelio įvadas TITAN 5 skydams

IEK YIS50-VS-K03 – pilkas polipropileno įvadas-sandariklis su membrana vienam kabeliui Ø12–18 mm, IP54, skirtas IEK TITAN 5 skydų korpusams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

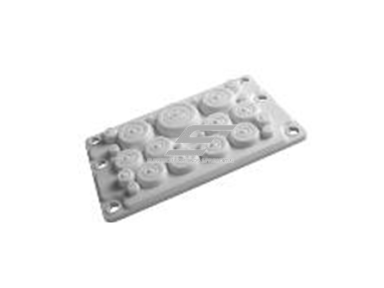

Membraninė kabelių įvado plokštelė | 216×126 mm išpjovai | 23 kabeliams Ø3,5–48 mm | pilka | IP55 | HT Hi Tech Polymers | HTX-23
