Foto relės ir prieblandos jungikliai

Šviesa įsijungia tada, kai tikrai temsta.

Modulinės foto relės skydui su išoriniu jutikliu ir sieninės sutemų relės su įmontuotu jutikliu – kiemo, gatvių, fasadų, iškabų ir vitrinų apšvietimui valdyti pagal realią šviesą. Po prekių sąrašu rasite parinkimo gidą su schema.

Modulinės DIN Sieninės su įmontuotu jutikliu Su laikmačiu / naktiniu režimu Pagal srovę / LED Jungimo schema DUK

Kiemo šviestuvai dega dieną ar mirksi vakare? Dažniausiai kalta jutiklio vieta, nustatyta riba arba LED apkrova – pažiūrėkite, ką rinktis arba paklauskite mūsų.

Skaityti daugiau

Foto relių gidas: kaip parinkti, kur montuoti jutiklį ir kaip prijungti LED

Čia – greitas pasirinkimas pagal situaciją, visų grupės relių palyginimo matrica, apšviestumo (lx) skalė, LED apkrovos skaičiavimas, dažniausios klaidos su schema ir atsakymai į praktinius klausimus. Konkretūs parametrai – kiekvienos prekės aprašyme.

Spalvų reikšmės: ■ informacija · ■ nauda, sprendimas · ■ ⚠ patikrinkite · ■ ⚡ sauga, klaidos

Turinys: Ko jums reikia? · Modulinė ar sieninė · Laikmatis ir naktinis režimas · Parinkimo matrica · Kiek tai liuksų · LED apkrova · Ką patikrinti · Klaidos · Schema · DUK · Šaltiniai

Ko jums reikia? Greitas pasirinkimas

Situacija	Sprendimas	Kur ieškoti
Paprastas kiemo, įėjimo ar terasos apšvietimas, skyde vietos nėra	Sieninė sutemų relė su įmontuotu jutikliu – jungiama tiesiai į šviestuvų grandinę	F&F AWZ, Night-Matic 2000, ES-G02
Apšvietimas valdomas iš skydo, jutiklį galima iškelti į lauką	Modulinė DIN relė su išoriniu jutikliu (IP54–IP65) ant sienos	VEXEN TWR1, F&F AZ 112, GTV CZ-1
Reikia išjungti naktį ir vėl įjungti ankstų rytą	Relė su paros programa arba naktiniu taupymo režimu	VEXEN DTWR972, Finder 11.91, Night-Matic 3000, Night-Matic 5000-3
Užtenka kelių valandų po sutemų, be laikrodžio nustatymo	Sieninė relė su švietimo trukmės rankenėle	GTV CZ-2, WYL-CR-M2-SZ-01
12 / 24 V sistema: autonominis, saulės ar žemos įtampos apšvietimas	Universalaus maitinimo relė 12–240 V AC/DC	SOU-1/UNI
Didelė apkrova, daug LED prožektorių	25 A relė arba foto relė + modulinis kontaktorius	Promfactor FRS21, 65593, kontaktoriai
Valdymas pagal dienos šviesą: žaliuzės, markizės, reklama dieną	Plataus diapazono relė – iki 10 000 ar 50 000 lx	VEXEN VSOU-1, Eti SOU-1, VEXEN TWR923
Platus maitinimo diapazonas lauko relei	Sutemų relė su įmontuotu jutikliu, 24–264 V AC	ES-TS01
Sugedo Finder relės išorinis jutiklis	Atsarginis jutiklis Finder 11.31, 11.41, 11.42, 11.91 relėms	Finder 011.02

Šviesa tik tada, kai jos reikia – be laikrodžių perstatinėjimo

Laikmatis nežino, kad šiandien apsiniaukę, o rankinis jungiklis priklauso nuo to, ar kas nors prisiminė. Foto relė matuoja realų apšviestumą: apšvietimas įsijungia sutemus ir išsijungia prašvitus visus metus, o su paros programa ar naktiniu režimu – dar ir užgęsta tada, kai niekas nevaikšto.

Kiemas, takai, įvažiavimas: sieninė relė arba modulinė su jutikliu ant šiaurinės sienos.
Iškabos ir vitrinos: relė su naktiniu išjungimu – šviečia vakare ir ryte, ne visą naktį.
Gatvės ir aikštelės: modulinė relė skyde + kontaktorius LED prožektorių grupei.
Žaliuzės, markizės, reklama: plataus diapazono relė, kuri reaguoja ir į ryškią dieną.

Greitas pasirinkimas pagal parametrus – parinkimo matrica · kaip prijungti – schema

Modulinė ar sieninė foto relė?

Abi atlieka tą patį darbą, skiriasi tik tai, kur stovi relė ir kur – jutiklis. Nuo to priklauso montavimas, apkrova ir tai, kaip lengva vėliau ką nors pakeisti.

■ Modulinė DIN relė su išoriniu jutikliu

Relė – sausame skyde ant DIN bėgelio (1–2 moduliai), lauke tik jutiklis IP54–IP65.
Jutiklį galima iškelti ten, kur jis mato dienos šviesą: kabelis iki 50 m (AZ-112 – iki 10 m).
Patogu derinti su kontaktoriumi, laikmačiu, apsaugos automatais – viskas vienoje vietoje.
Plačiausias pasirinkimas: nuo 1–100 lx iki 1–50 000 lx, su paros programa, 25 A išėjimu, 12–240 V AC/DC maitinimu.
Reikia vietos skyde ir atskiro kabelio jutikliui.

■ Sieninė relė su įmontuotu jutikliu

Relė ir jutiklis viename korpuse (IP44–IP65) – montuojama ant sienos, jungiama tiesiai į šviestuvų grandinę.
Paprasta: pvz., GTV CZ-2 jungiama trimis laidais – fazė, nulis ir išėjimas į apkrovą.
Tinka pavieniam kiemui, įėjimui, terasai, kur nėra skydo arba nenorima tiesti papildomo kabelio.
Vieta turi tikti abiem: jutikliui – matyti dienos šviesą, korpusui – būti apsaugotam nuo vandens.
Apkrova ribota korpuso relės: 6–25 A, LED ribos – pagal gamintoją.

Laikmatis ir naktinis režimas: kada užtenka foto relės, o kada – ne

Paprasta foto relė apšvietimą laiko įjungtą visą naktį. Iškaboms, aikštelėms ir kiemams, kur naktį niekas nevaikšto, verta rinktis relę, kuri naktį šviesą išjungia ir, jei reikia, ankstų rytą vėl įjungia:

Sutemsta – šviesa ON

→

Naktinis langas (pvz., 23:00) – OFF

→

Ankstus rytas (pvz., 05:30), dar tamsu – ON

→

Prašvinta – OFF

Paros programa su laikrodžiu: VEXEN DTWR972 (Lux / Night OFF / Night ON, 2 atminties vietos) ir Finder 11.91 (išjungimo arba išjungimo ir įjungimo laikai, vasaros / žiemos laiko perjungimas).
Naktinis taupymo režimas be programavimo: Night-Matic 3000 ir Night-Matic 5000-3 – šviesa naktį išjungiama, ryte pasirenkama ON arba OFF.
Ribota švietimo trukmė: GTV CZ-2 (1–9 h arba iki aušros) ir WYL-CR-M2-SZ-01 (1–8 h arba iki aušros).
Išorinis blokavimas: VEXEN VSOU-1, Eti SOU-1 ir SOU-1/UNI turi valdymo įėjimą S – prie jo jungiamas laikmatis ar kitas valdymo kontaktas.

Parinkimo matrica: visos grupės foto relės

Lentelėje – pagrindiniai parametrai iš gamintojų duomenų. „–“ reiškia, kad gamintojas parametro nenurodo arba funkcijos nėra. LED apkrova – tik ten, kur ją nurodo gamintojas.

Prekė	Tipas	Diapazonas	Išėjimas / apkrova	Laikmatis / naktinis režimas	Jutiklio IP
Modulinės (DIN bėgelis) ir jutiklis
VEXEN TWR1	modulinė, 1 mod.	1–100 lx	1NO, 16 A AC1	–	IP65
VEXEN TWR923	modulinė, 1 mod.	1–1000 / 10–10 000 lx	1NO, 16 A AC1	–	IP65
VEXEN VSOU-1	modulinė, 1 mod.	1–100 / 100–50 000 lx	1CO, 16 A AC1	S įėjimas (išorinis valdymas)	IP56
Eti SOU-1	modulinė, 1 mod.	1–100 / 100–50 000 lx	1CO, 16 A AC1	S įėjimas (išorinis valdymas)	IP65
SOU-1/UNI	modulinė, 1 mod.	1–100 / 100–50 000 lx	1CO, 16 A AC1; maitinimas 12–240 V AC/DC	S įėjimas (išorinis valdymas)	–
VEXEN DTWR972	modulinė, 2 mod.	1–1000 lx	1CO, 16 A; LED 200 W	paros programa, Night OFF / ON	IP54
Finder 11.91	modulinė, 2 mod.	2–150 lx	1CO, 16 A AC1; LED 400 W	dienos programa (OFF / ON laikai)	IP54
F&F AZ 112	modulinė, 1 mod.	2–1000 lx	1NO, 16 A AC1; LED 250 W	–	IP65
Promfactor FRS21	modulinė, 2 mod.	2–100 lx	1CO, 25 A	–	–
GTV CZ-1	modulinė, 2 mod.	2–100 lx	20 A; 4800 W	–	IP65
Finder 011.02	išorinis jutiklis	–	Finder 11.31 / 11.41 / 11.42 / 11.91	–	IP54
Sieninės ir lauko su įmontuotu jutikliu
F&F AWZ	sieninė	2–1000 lx	1NO, 16 A; LED 250 W	–	IP65
Night-Matic 2000	sieninė	2–30 lx	1000 W (kaitrinės); LED: 4 vnt. × maks. 58 W	–	IP54
Night-Matic 3000	sieninė	0,5–10 lx	1000 W (kaitrinės); LED: iki 64 W, ≤ 4 vnt.	naktinis taupymo režimas	IP54
Night-Matic 5000-3	sieninė	2–1000 lx	2000 W (kaitrinės); LED: iki 600 W, ≤ 8 vnt.	naktinis taupymo režimas	IP54
GTV CZ-2	sieninė	3–200 lx	6 A / 1500 W	1–9 h arba iki aušros	IP44
WYL-CR-M2-SZ-01	sieninė	3–500 lx	1200 W	1–8 h arba iki aušros	IP44
HOROZ 0890010001	sieninė	5–15 lx	6 A / 1000 W	–	IP44
ES-G02	sieninė	ON 10–100 / OFF 40–250 lx	10 A	–	IP44
ES-G03	lauko, sieninė	ON ~10 / OFF ~40 lx (fiksuotos)	10 A	–	IP65
65593	sieninė	ON 10–50 / OFF 50–100 lx	25 A	–	IP44
ES-TS01	lauko, sieninė	nenurodyta	1NO, 16 A AC1; maitinimas 24–264 V AC	–	–

Ribos su „ON / OFF“ – atskiros įjungimo ir išjungimo ribos. Sieninėms relėms nurodytas viso korpuso IP. Prieš perkant visada patikrinkite konkrečios prekės aprašymą.

Kiek tai liuksų? Apšviestumo skalė ir rekomenduojamos ribos

Liuksas (lx) – apšviestumo vienetas. Akis jį vertina logaritmiškai, todėl skirtumas tarp 1 ir 10 lx atrodo panašus kaip tarp 1000 ir 10 000 lx. Orientaciniai lygiai:

~1 lx

Gili prieblanda

civilinių sutemų pabaiga – apie 3,4 lx

~10 lx

Sutemos

metas įjungti kiemo ir gatvės apšvietimą

~100 lx

Labai tamsi diena

stipriai apsiniaukę, audra

~1000 lx

Apsiniaukusi diena

dienos šviesa be saulės

10 000+ lx

Šviesi diena

10 000–25 000 lx, tiesioginė saulė – iki 100 000 lx

Kokią ribą nustatyti

Kiemas, takai, gatvė, įvažiavimas	5–20 lx	Įjungia, kai iš tikrųjų sutemsta – be bereikalingų valandų.
Vitrinos, iškabos, reklama	30–80 lx	Įjungia anksčiau, kol dar šviesoka – iškaba matoma prieblandoje.
Valdymas pagal dienos šviesą (žaliuzės, markizės)	> 1000 lx	Reikia relės su 10 000 ar 50 000 lx diapazonu.

Kokį diapazoną apima relės (logaritminė skalė 0,1–100 000 lx)

1–100 lx

1–10 000 lx

1–50 000 lx

1–50 000 lx

1–50 000 lx

1–1000 lx

2–150 lx

2–1000 lx

2–100 lx

2–100 lx

2–1000 lx

2–30 lx

0,5–10 lx

2–1000 lx

3–200 lx

3–500 lx

5–15 lx

10–250 lx

10–40 lx

10–100 lx

0,1110100100010 000100 000

Žalia juosta – kiemui (5–20 lx), oranžinė – vitrinoms (30–80 lx).

Praktiškai: pradėkite nuo ~10 lx, stebėkite kelis vakarus ir pakoreguokite. Jutiklio tolerancija gali būti didelė (pvz., VEXEN TWR1 – ±35 %), todėl rankenėlės skalė – orientyras, o ne matavimo prietaisas.

LED apkrova: kodėl 16 A relė nepavelka 16 A LED prožektorių

Relės vardinė srovė (pvz., 16 A AC1) taikoma aktyviajai, rezistyvinei apkrovai. LED šviestuvų tvarkyklės įėjime turi kondensatorių, kuris įjungimo momentu įsikrauna trumpu, bet labai dideliu srovės impulsu. Kelių tvarkyklių impulsai sumuojasi, relės kontaktas kibirkščiuoja, dėvisi ir gali suvirti – tada apšvietimas nebeišsijungia. Todėl gamintojai LED apkrovą nurodo atskirai, ir ji daug mažesnė.

Kaip skaičiuoti: sudėkite visų šviestuvų galią ir palyginkite su gamintojo nurodyta LED apkrova (ne su AC1 verte). Pvz., 6 LED prožektoriai × 50 W = 300 W. Su AZ-112 (LED 250 W) – viršyta, reikia kontaktoriaus. Su Finder 11.91 (LED 400 W) – telpa, bet jei planuojate plėsti ar prožektorių tvarkyklės turi didelę paleidimo srovę, dėkite kontaktorių iš karto. Atminkite: 16 A × 230 V = 3680 W galioja tik AC1 apkrovai – AZ-112 LED riba 250 W yra tik ~1,1 A. Kai riba viršyta, foto relė valdo tik modulinio kontaktoriaus ritę, o kontaktorius parenkamas pagal jo gamintojo nurodytą lempų / LED apkrovą.

Prekė	Gamintojo LED riba	Kiti duomenys
VEXEN DTWR972	LED 230 V (> 5 W): 200 W	įjungimo srovė iki 50 A, 20 ms
F&F AZ 112	LED 250 W	kaitrinės lempos 2000 W
F&F AWZ	LED 250 W	kaitrinės lempos 4000 W
Finder 11.91	LED 400 W	įjungimo smailė 120 A, 5 ms
Night-Matic 2000	4 vnt. × maks. 58 W (C ≤ 88 µF)	kaitrinės lempos 1000 W
Night-Matic 3000	iki 64 W, ne daugiau 4 vnt.	talpinė apkrova iki 88 µF
Night-Matic 5000-3	< 2 W – 100 W; > 2 W – 300 W; > 8 W – 600 W; ≤ 8 vnt.	talpinė apkrova iki 176 µF
Eti SOU-1	LED riba nenurodyta	16 A AC1, įjungimo srovė 30 A (< 3 s)

Kai gamintojas LED ribos nenurodo, didesnėms LED grupėms visada naudokite kontaktorių.

⚠ Ką patikrinti prieš perkant

KibirkštisPrieš pirkdamas foto relę visada pasitikrinu šiuos dalykus – kitaip tenka važiuoti antrą kartą.

Ką tikrinti	Kodėl tai svarbu
Kur bus relė	Skyde – modulinė DIN su išoriniu jutikliu; ant sienos – sieninė su įmontuotu jutikliu ir tinkamu IP.
Jautrumo diapazonas (lx)	Kiemui užtenka iki 100 lx; vitrinoms – bent iki 100 lx; valdymui pagal dieną – 10 000–50 000 lx.
LED / lempų apkrova	Žiūrėkite gamintojo LED ribą, ne 16 A AC1. Viršijus – kontaktorius.
Išėjimas: NO ar CO	1NO – paprastas įjungimas. 1CO (perjungiamas) leidžia valdyti ir atvirkštinę logiką ar signalą.
Laikmatis / naktinis režimas	Ar reikia išjungti naktį? Jei taip – paros programa, naktinis režimas ar S įėjimas.
Jutiklio IP ir kabelio ilgis	Lauke – IP54 ar aukštesnė. Kabelis iki 50 m (AZ-112 – iki 10 m).
Maitinimo įtampa	230 V AC, 110–240 V AC, 12–240 V AC/DC ar 24–264 V AC – pagal jūsų sistemą.
Darbo temperatūra	Pvz., FRS21 – −5…+40 °C (tik šildomam skydui), TWR923 – −35…+75 °C.

✗ Dažniausios klaidos

Klaida	Pasekmė
Jutiklį pasiekia valdomų šviestuvų šviesa	Relė pati save išjungia ir vėl įjungia – apšvietimas mirksi vakare ir ryte.
Jutiklis nukreiptas į pietus ar kelio pusę	Saulė ar automobilių žibintai išjungia apšvietimą ne laiku.
Per aukšta riba (pvz., 100 lx kiemui)	Apšvietimas įsijungia dar šviesoje, dega be reikalo.
LED prožektorių grupė tiesiai ant relės, viršijant LED ribą	Kontaktas suvirina – šviesa nebeišsijungia, relę tenka keisti.
Modulinė (IP20) relė lauko dėžutėje ar drėgnoje vietoje	Drėgmė, kondensatas, korozija – relė genda.
Sieninės relės kabelis įvestas iš viršaus	Vanduo bėga kabeliu į korpusą.
Finder 011.02 jungiamas prie senų 11.01 ar 11.71 relių	Nesuderinama – relė neveiks.
Jutiklio linija tiesiama silpnų srovių laidu šalia 230 V kabelių	⚡ Kai kurių relių jutiklio grandinė neatskirta nuo tinklo – laiduose gali būti pavojinga įtampa.

Kaip svarbiausios klaidos atrodo praktiškai – žiūrėkite schemą.

⚡ Saugus montavimas – Fazės patarimas

Prieš montuodami atjunkite grandinę ir patikrinkite, kad įtampos nėra.
Apšvietimo grupę apsaugokite automatiniu jungikliu pagal kabelį; kai gamintojas nurodo vertę – laikykitės jos (pvz., Steinel NightMatic 2000 / 3000 – 10 A).
Jutiklio kabelį tieskite kaip 230 V grandinę: lauke – H05RR-F ar geresnis, viduje – H05VV-F ar geresnis (DTWR972 instrukcija).
Modulinė relė – tik sausame skyde (IP20); lauke montuojamas tik jutiklis ar sieninė relė su atitinkamu IP, kabelis – iš apačios.
LED grupes, viršijančias gamintojo LED ribą, junkite per modulinį kontaktorių.
Prijungimą prie 230 V tinklo atlieka kvalifikuotas elektrikas.

☝ Elsprendimai.eu rekomenduoja: foto relę papildykite moduliniais kontaktoriais LED prožektorių grupėms, automatiniais jungikliais apšvietimo ir valdymo grandinėms, laiko relėmis sudėtingesnei logikai, laiptinės apšvietimo relėmis laiptinėms ir koridoriams, judesio jutikliais takams ir įėjimams bei LED prožektoriais.

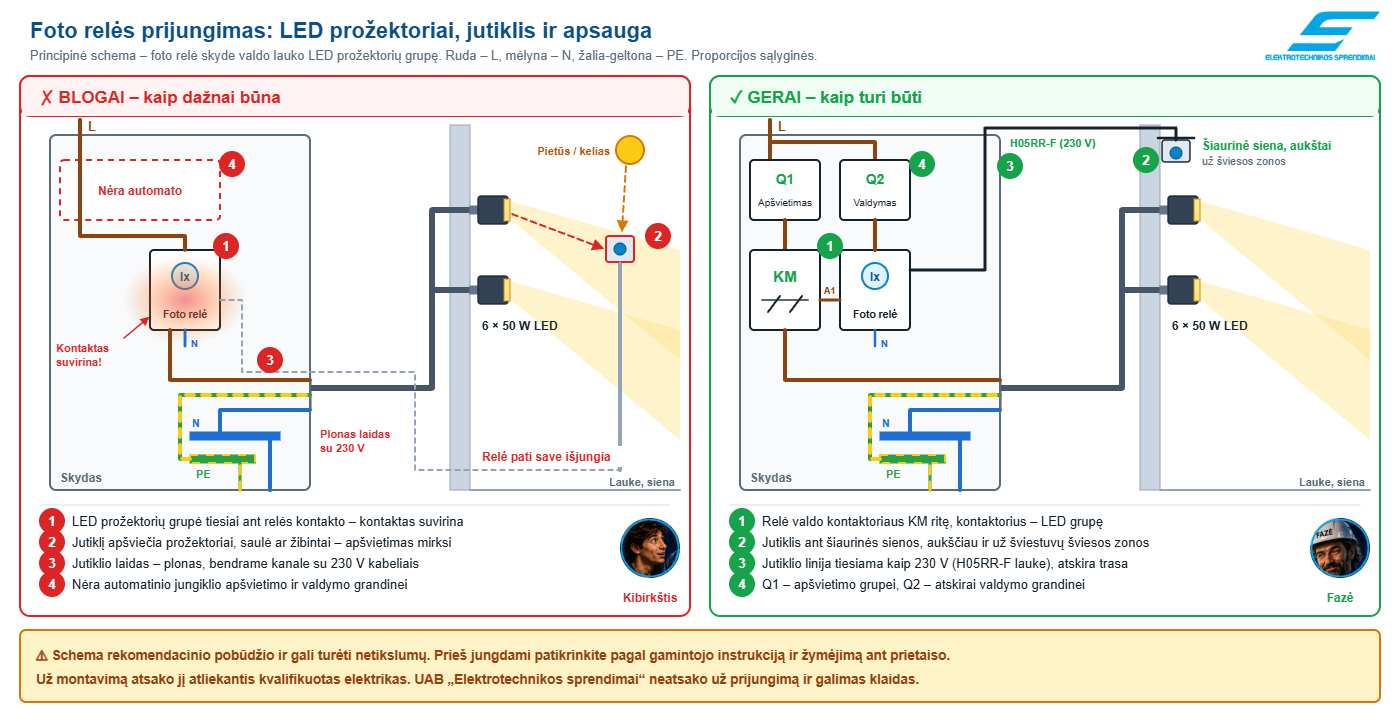

Schema: foto relės prijungimas – blogai ir gerai

Schema. Foto relė, jutiklis ir LED prožektorių grupė. Dažniausios foto relių problemos – suvirintas kontaktas, mirksintis apšvietimas ir netinkamai nutiesta jutiklio linija. Kairėje – kaip dažnai daroma, dešinėje – kaip turi būti. Numeriai schemoje atitinka paaiškinimus po ja.

KibirkštisPakabinau šešis LED prožektorius ant 16 A foto relės – po mėnesio šviesa nebeišsijungia, o prieš tai vakarais mirksėjo. Kas čia?

FazėDu dalykai iš karto. LED paleidimo srovė suvirino relės kontaktą – tokiai grupei relė turi valdyti kontaktoriaus ritę. O mirksėjo todėl, kad jutiklis mato tavo prožektorius. Perkelk jį ant šiaurinės sienos, aukščiau ir už šviesos zonos.

Foto relės prijungimas – schema: blogai ir gerai | elsprendimai.eu

☝ Paspauskite schemą – atsidarys padidinta versija.

⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.

Kodėl taip – paaiškinimas pagal schemos numerius

1LED apkrova ir relės kontaktas

✗ LED prožektorių grupė tiesiai ant relės kontakto → ✓ Relė valdo kontaktoriaus ritę, kontaktorius – LED grupę

Kodėl: 16 A AC1 reiškia aktyviąją (rezistyvinę) apkrovą – tai IEC 60947-4-1 kategorija AC-1. LED tvarkyklės įėjimo kondensatorius įjungimo momentu sukelia srovės impulsą, kuris gali siekti šimtus kartų daugiau nei vardinė srovė, bet trunka mažiau nei 1 ms (Schneider Electric, Electrical Installation Guide). Kelių tvarkyklių impulsai sumuojasi, kontaktas kibirkščiuoja ir gali suvirti. Todėl gamintojai LED apkrovą riboja atskirai: AZ-112 – 250 W, DTWR972 – 200 W (įjungimo srovė iki 50 A, 20 ms), Finder 11.91 – 400 W, nors visų kontaktas – 16 A. Kontaktoriaus ritė relei yra maža apkrova, o pats kontaktorius parenkamas pagal jo gamintojo nurodytą lempų / LED apkrovą.

2Jutiklio vieta

✗ Jutiklį apšviečia prožektorius, jis nukreiptas į pietus ar kelią → ✓ Šiaurinė siena, aukščiau ir už šviestuvų šviesos zonos

Kodėl: Foto relė veikia uždaru ciklu: jutiklis mato ne tik dienos šviesą, bet ir savo valdomų šviestuvų šviesą. Jei įjungtas prožektorius apšviečia jutiklį virš išjungimo ribos, relė šviesą išjungia, sutemsta – vėl įjungia. Histerezė ir užlaikymas (pvz., TWR1 – apie 2 min, AZ-112 – apie 10 / 20 s) mirksėjimą tik sulėtina, bet nepašalina. Finder duomenų lape taip pat nurodyta, kad šviestuvų šviesa neturi veikti jutiklio. Šiaurinėje sienoje jutiklio nepasiekia tiesioginė saulė ir automobilių žibintai, todėl jis matuoja bendrą aplinkos apšviestumą.

3Jutiklio kabelis

✗ Plonas silpnų srovių laidas bendrame kanale su 230 V kabeliais → ✓ Jutiklio linija tiesiama kaip 230 V, atskira trasa

Kodėl: Ne visų foto relių jutiklio grandinė atskirta nuo tinklo: Finder 11.91 turi 2000 V AC izoliaciją tarp maitinimo ir jutiklio, o DTWR972 (Hugo Müller paladin 972) galvaninio atskyrimo neturi – jutiklio laiduose gali būti tinklo potencialas. Pagal IEC 60364-5-52 (528.1) skirtingų įtampų grandinės bendrame kanale ar kabelyje leidžiamos tik tada, kai visi laidininkai izoliuoti didžiausiai ten esančiai įtampai. Todėl jutiklio liniją tieskite kaip 230 V: lauke – H05RR-F ar geresniu kabeliu, viduje – H05VV-F ar geresniu, iki 50 m (AZ-112 – iki 10 m). Atskira trasa nuo galios kabelių dar ir sumažina indukuotų trukdžių riziką.

4Apsauga

✗ Relė ir LED grupė be savo automatinio jungiklio → ✓ Apšvietimo grupei – automatas pagal kabelį, valdymo grandinei – atskiras

Kodėl: Automatinis jungiklis saugo kabelį nuo perkrovos ir trumpojo jungimo, todėl parenkamas pagal kabelio skerspjūvį ir tiesimo būdą (IEC 60364-4-43). Be savo apsaugos trumpasis jungimas šviestuve ar jutiklio linijoje gali sugadinti relę ir plonus valdymo laidus. Kai gamintojas nurodo konkrečią vertę – laikykitės jos: Steinel NightMatic 2000 ir 3000 duomenyse nurodytas 10 A automatinis jungiklis. Atskiras valdymo grandinės automatas leidžia saugiai aptarnauti relę ir kontaktorių neišjungiant viso skydo.

Dažniausiai užduodami klausimai

Klausia Kibirkštis – jaunas, smalsus elektrikas, kuris drįsta paklausti to, ko kiti nedrįsta. Atsako Fazė – patyręs inžinierius.

KibirkštisKiek liuksų nustatyti kiemui?

FazėDažniausiai pakanka 5–20 lx – apšvietimas įsijungia, kai iš tikrųjų sutemsta. Vitrinoms ir iškaboms – 30–80 lx, kad įsijungtų anksčiau. Pradėk nuo ~10 lx, stebėk kelis vakarus ir pakoreguok: rankenėlės skalė orientacinė, jutiklio tolerancija gali būti ±35 %.

KibirkštisModulinė ar sieninė – kurią rinktis?

FazėJei apšvietimas eina per skydą ir jutiklį gali iškelti į gerą vietą – modulinė DIN su išoriniu jutikliu: patogu derinti su kontaktoriumi ir laikmačiu. Jei tai vienas kiemas ar įėjimas be skydo – sieninė su įmontuotu jutikliu, jungiama tiesiai į šviestuvų grandinę.

KibirkštisKodėl apšvietimas vakare mirksi?

FazėBeveik visada jutiklis mato savo šviestuvus: šviesa įsijungia, apšviečia jutiklį, relė ją išjungia – ir taip ratu. Perkelk jutiklį už šviesos zonos, geriausia ant šiaurinės sienos, ir patikrink, ar riba nenustatyta per aukštai (schema, 2 punktas).

KibirkštisAr galima LED šviestuvus jungti tiesiai prie foto relės?

FazėGalima, kol neviršijama gamintojo nurodyta LED riba – pvz., AZ-112 ir AWZ – 250 W, Finder 11.91 – 400 W, NightMatic 2000 – 4 šviestuvai. Didesnei grupei ar kai riba nenurodyta – relė valdo modulinio kontaktoriaus ritę.

KibirkštisKaip padaryti, kad naktį šviesa išsijungtų?

FazėRinkis relę su paros programa – VEXEN DTWR972 ar Finder 11.91, arba sieninę su naktiniu režimu – Night-Matic 3000, Night-Matic 5000-3. Jei reikia tik kelių valandų po sutemų – GTV CZ-2 ar WYL-CR-M2-SZ-01 su švietimo trukmės rankenėle.

KibirkštisAr foto relė pakeičia judesio jutiklį?

FazėNe – foto relė reaguoja į šviesą, o ne į žmones. Dažnas derinys: foto relė leidžia apšvietimą tik tamsoje, o judesio jutiklis įjungia jį, kai kas nors praeina. Daugelis judesio jutiklių ir patys turi šviesos ribos nustatymą.

KibirkštisAr yra foto relė 12 V ar 24 V sistemai?

FazėTaip – SOU-1/UNI maitinama 12–240 V AC/DC. Jos 1CO kontaktas komutuoja iki 250 V AC / 24 V DC; DC apkrovai gamintojas nurodo iki 384 W. Saulės ir autonominėms sistemoms tai paprasčiausias sprendimas.

KibirkštisAr padedate parinkti relę objektui?

FazėTaip. Atsiųskite šviestuvų sąrašą, jų galią ir norimą veikimo logiką – parinksime relę, kontaktorių ir apsaugą ir pateiksime pasiūlymą. Susisiekite su mumis.

Šaltiniai

Gamintojų duomenys ir normos, kuriais remtasi šiame gide. Tikrinta 2026-10-07.

Foto relė, kontaktorius ir apsauga – vienu užsakymu

Modulinės ir sieninės foto relės, atsarginiai jutikliai, kontaktoriai ir automatiniai jungikliai – vienoje vietoje. Atsiųskite šviestuvų sąrašą ir norimą veikimo logiką: parinksime suderinamus komponentus ir pateiksime pasiūlymą. Reikiamo modelio nėra kataloge? Dalį prekių tiekiame užsakymo pagrindu.

Gauti pasiūlymą

Skaityti daugiau

Foto relės | prieblandos jungikliai | montuojamos į elektros paskirstymo dėžes | skydus

1 - 22 iš 22

Sutemų relė lauko montavimui | su įmontuotu fotoelementu | 16 A | 24–264 V AC | 1NO | Elsp Group | ES-TS01

Sutemų relė lauko montavimui | su įmontuotu fotoelementu | 16 A | 24–264 V AC | 1NO | Elsp Group | ES-TS01

Kodas: ES-TS01

Lauko sutemų relė su įmontuotu fotoelementu: 1NO 16 A AC1, plati maitinimo įtampa 24–264 V AC, sandarus baltas korpusas.

Kaina 14.30 € su PVM

( 11.82 € be PVM )

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 230 V AC | 1–50 000 lx | 1CO | jutiklis IP65 | DIN | Eti | SOU-1

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 230 V AC | 1–50 000 lx | 1CO | jutiklis IP65 | DIN | Eti | SOU-1

Kodas: SOU-1

Prieblandos jungiklis ant DIN bėgelio su išoriniu jutikliu IP65: 1–50 000 lx, 1CO 16 A AC1, užlaikymas 0–2 min, įėjimas S, TEST režimas, 1 modulis.

Kaina 42.35 € su PVM

( 35.00 € be PVM )

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 25 A | 230 V AC | 2–100 lx | 1CO | DIN | Promfactor | FRS21

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 25 A | 230 V AC | 2–100 lx | 1CO | DIN | Promfactor | FRS21

Kodas: PF-FRS21

Prieblandos jungiklis ant DIN bėgelio su išoriniu jutikliu: 2–100 lx, 1CO 25 A, 230 V AC, 2 moduliai, LED indikacija.

Kaina 16.94 € su PVM

( 14.00 € be PVM )

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 110–240 V AC | 1–10 000 lx | 1NO | jutiklis IP65 | DIN | VEXEN | TWR923

Kodas: TWR923

Prieblandos jungiklis ant DIN bėgelio su išoriniu jutikliu: 1–1000 / 10–10 000 lx, 16 A AC1, OFF/×1/×10/ON, 1 modulis.

Kaina 65.88 € su PVM

( 54.45 € be PVM )

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 110–240 V AC | 1–100 lx | 1NO | jutiklis IP65 | DIN | VEXEN | TWR1

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 110–240 V AC | 1–100 lx | 1NO | jutiklis IP65 | DIN | VEXEN | TWR1

Kodas: TWR1

Prieblandos jungiklis ant DIN bėgelio su išoriniu šviesos jutikliu: 1–100 lx, 16 A AC1, AUTO/ON/OFF, 1 modulis.

Kaina 48.16 € su PVM

( 39.80 € be PVM )

Modulinė foto relė | skaitmeninis prieblandos jungiklis su paros programa | 16 A | 230 V AC | 1–1000 lx | 1CO | jutiklis IP54 | DIN | VEXEN | DTWR972

Kodas: DTWR972

Skaitmeninis prieblandos jungiklis ant DIN bėgelio: išorinis jutiklis IP54, apšviestas LCD, paros programa (Night OFF / Night ON), 1CO 16 A, LED iki 200 W.

Kaina 110.74 € su PVM

( 91.52 € be PVM )

Modulinė foto relė | prieblandos jungiklis su laikmačiu ir išoriniu jutikliu | 16 A | 230 V AC | 2–150 lx | 1CO | jutiklis IP54 | DIN | Finder | 11.91.8.230.0000

Kodas: 11.91.8.230

Prieblandos jungiklis ant DIN bėgelio su skaitmeniniu dienos laikmačiu ir LCD: 2–150 lx, 1CO 16 A, LED iki 400 W, jutiklis 011.02 (IP54) komplekte.

Kaina 76.00 € su PVM

( 62.81 € be PVM )

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 230 V AC | 1–50 000 lx | 1CO | jutiklis IP56 | DIN | VEXEN | VSOU-1

Kodas: VSOU-1

Prieblandos jungiklis ant DIN bėgelio su išoriniu jutikliu: 1–50 000 lx, 1CO 16 A AC1, užlaikymas 0–2 min, įėjimas S, 1 modulis.

Kaina 44.94 € su PVM

( 37.14 € be PVM )

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 230 V AC | 2–1000 lx | 1NO | jutiklis IP65 | DIN | F&F | AZ-112

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 230 V AC | 2–1000 lx | 1NO | jutiklis IP65 | DIN | F&F | AZ-112

Kodas: AZ 112

Prieblandos jungiklis ant DIN bėgelio su hermetišku jutikliu IP65: 2–1000 lx, 1NO 16 A, LED iki 250 W, 1 modulis.

Kaina 19.59 € su PVM

( 16.19 € be PVM )

Foto relė su įmontuotu jutikliu | sutemų relė | 25 A | 220–240 V AC | 10–100 lx | IP44 | 65593

Kodas: 65593

Sieninė sutemų relė su įmontuotu jutikliu: 25 A, 220–240 V AC, reguliuojama riba 10–100 lx, IP44.

Kaina 4.72 € su PVM

( 3.90 € be PVM )

Foto relė su įmontuotu jutikliu | sutemų relė lauko montavimui | 10 A | 220–240 V AC | ON 10 lx / OFF 40 lx | IP65 | Elsp Group | ES-G03

Kodas: ES-G03

Lauko sutemų relė su įmontuotu šviesos jutikliu: 10 A, 220–240 V AC, IP65, gamyklinės ribos – įjungimas ~10 lx, išjungimas ~40 lx.

Kaina 7.11 € su PVM

( 5.88 € be PVM )

Foto relė su įmontuotu jutikliu | sieninė | 10 A | 220–240 V AC | 10–250 lx | IP44 | Elsp Group | ES-G02

Kodas: ES-G02

Sieninė sutemų relė su įmontuotu šviesos jutikliu: 10 A, 220–240 V AC, įjungimo riba 10–100 lx, išjungimo 40–250 lx, korpusas IP44.

Kaina 3.39 € su PVM

( 2.80 € be PVM )

Foto relė su įmontuotu jutikliu | sieninė, lauko montavimui | 16 A | 230 V AC | 2–1000 lx | 1NO | IP65 | F&F | AWZ

Foto relė su įmontuotu jutikliu | sieninė, lauko montavimui | 16 A | 230 V AC | 2–1000 lx | 1NO | IP65 | F&F | AWZ

Kodas: AWZ

Sutemų relė lauko montavimui su įmontuotu šviesos jutikliu: 2–1000 lx, 16 A, LED iki 250 W, hermetiškas IP65 korpusas.

Kaina 14.00 € su PVM

( 11.57 € be PVM )

Foto relė su įmontuotu jutikliu | sieninė | su laikmačiu 1–9 h | 6 A | iki 1500 W | 220–240 V AC | 3–200 lx | IP44 | GTV | CZ-2

Kodas: cz-2

Sieninė sutemų relė su įmontuotu šviesos jutikliu: riba 3–200 lx, švietimo trukmė 1–9 h arba nuo sutemų iki aušros, apkrova iki 1500 W, IP44.

Kaina 13.30 € su PVM

( 10.99 € be PVM )

Foto relė su įmontuotu jutikliu | sieninė | su laikmačiu 1–8 h | iki 1200 W | 230 V AC | 3–500 lx | IP44 | Design Light | WYL-CR-M2-SZ-01

Kodas: WYL-CR-M2-SZ-01

Sieninė sutemų relė su įmontuotu jutikliu: riba 3–500 lx, švietimo laikas 1–8 h arba nuo sutemų iki aušros, apkrova iki 1200 W, IP44, pilkas korpusas.

Kaina 12.81 € su PVM

( 10.59 € be PVM )

Sutemų relė su įmontuotu jutikliu | sieninė | 6 A | 1000 W | 220–240 V AC | 5–15 lx | IP44 | HOROZ | Flash 089-001-0001

Kodas: 0890010001

Paprasta sieninė sutemų relė su įmontuotu šviesos jutikliu: suveikia ties 5–15 lx, iki 1000 W / 6 A, 220–240 V AC, korpusas IP44.

Kaina 5.89 € su PVM

( 4.87 € be PVM )

Išorinis šviesos jutiklis prieblandos relėms | IP54 | sieninis su laikikliu | Finder | 011.02

Kodas: 011.02

Atsarginis išorinis šviesos jutiklis Finder 11 serijos prieblandos relėms 11.31, 11.41, 11.42 ir 11.91: IP54, metalinis laikiklis, kabelis iki 50 m.

Kaina 16.00 € su PVM

( 13.22 € be PVM )

Modulinė foto relė | sutemų jungiklis su išoriniu jutikliu | 20 A | 220–240 V AC | 2–100 lx | jutiklis IP65 | DIN | GTV | CZ-1

Kodas: CZ-CZ1000-00

Sutemų jungiklis ant DIN bėgelio su išoriniu hermetišku IP65 jutikliu: 2–100 lx, 20 A, iki 4800 W, 220–240 V AC.

Kaina 8.15 € su PVM

( 6.74 € be PVM )

Foto relė su įmontuotu jutikliu | sieninė | su naktinio taupymo režimu | 2000 W | 220–240 V AC | 2–1000 lx | IP54 | STEINEL | NightMatic 5000-3 COM1

Kodas: NM 5.3-Q COM1

Profesionali sieninė foto relė su įmontuotu jutikliu: 2–1000 lx, 2000 W, iki 8 LED šviestuvų, naktinis taupymo režimas, valdymas pultu, IP54. Juoda arba balta.

Kaina 50.82 € su PVM

( 42.00 € be PVM )

Pasirinkti

Fotorelė su įmontuotu jutikliu | sieninė | 1000 W | 230–240 V AC | 2–30 lx | IP54 | Steinel | NightMatic 2000

Fotorelė su įmontuotu jutikliu | sieninė | 1000 W | 230–240 V AC | 2–30 lx | IP54 | Steinel | NightMatic 2000

Kodas: NM

Sieninė fotorelė su įmontuotu šviesos jutikliu: reguliuojama 2–30 lx riba, iki 1000 W kaitrinių lempų arba 4 LED šviestuvai, 230–240 V AC, IP54.

Kaina 29.00 € su PVM

( 23.97 € be PVM )

Pasirinkti

Foto relė su įmontuotu jutikliu | sieninė | su naktinio taupymo režimu | 1000 W | 230–240 V AC | 0,5–10 lx | IP54 | STEINEL | NightMatic 3000 Vario

Foto relė su įmontuotu jutikliu | sieninė | su naktinio taupymo režimu | 1000 W | 230–240 V AC | 0,5–10 lx | IP54 | STEINEL | NightMatic 3000 Vario

Kodas: NM 3

Sieninė foto relė su įmontuotu jutikliu ir naktinio taupymo režimu: apšvietimą išjungia naktį, ryte prireikus vėl įjungia. 0,5–10 lx, iki 1000 W, IP54.

Kaina 33.41 € su PVM

( 27.61 € be PVM )

Pasirinkti

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 12–240 V AC/DC | 1–50 000 lx | 1CO | DIN | GanzKK | SOU-1/UNI

Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 12–240 V AC/DC | 1–50 000 lx | 1CO | DIN | GanzKK | SOU-1/UNI

Kodas: SOU-1/UNI

Prieblandos jungiklis ant DIN bėgelio su universaliu 12–240 V AC/DC maitinimu ir išoriniu jutikliu: 1–50 000 lx, 1CO 16 A AC1, užlaikymas 0–2 min, 1 modulis.

Kaina 42.47 € su PVM

( 35.10 € be PVM )

Prenumeruok ... NAUJAI ATVYKUSIAS PREKĖS

Patvirtinu, kad sutinku su privatumo politika
Prenumeruoti

Informacija

Krepšelis

Prekių katalogas

Prekių katalogas

Gamintojai

Foto relės | prieblandos jungikliai | montuojamos į elektros paskirstymo dėžes | skydus

Foto relės ir prieblandos jungikliai

Foto relių gidas: kaip parinkti, kur montuoti jutiklį ir kaip prijungti LED

Ko jums reikia? Greitas pasirinkimas

Modulinė ar sieninė foto relė?

Laikmatis ir naktinis režimas: kada užtenka foto relės, o kada – ne

Parinkimo matrica: visos grupės foto relės

Kiek tai liuksų? Apšviestumo skalė ir rekomenduojamos ribos

LED apkrova: kodėl 16 A relė nepavelka 16 A LED prožektorių

⚠ Ką patikrinti prieš perkant

✗ Dažniausios klaidos

Schema: foto relės prijungimas – blogai ir gerai

Dažniausiai užduodami klausimai

Šaltiniai

Prenumeruok ... NAUJAI ATVYKUSIAS PREKĖS

Informacija
