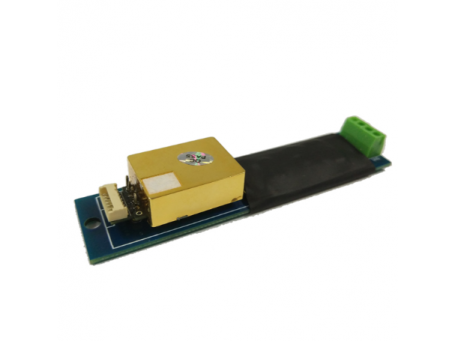

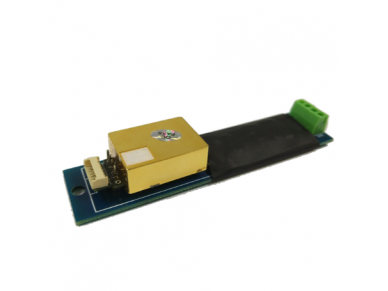

CO2-5000 – anglies dioksido koncentracijos jutiklis su RS485 sąsaja, skirtas smart-MAIC D105 impulsų analizatoriui. Jis matuoja CO2 kiekį ore milijoninėmis dalimis (ppm) ir perduoda reikšmę skaitmeniniu Modbus RTU protokolu.

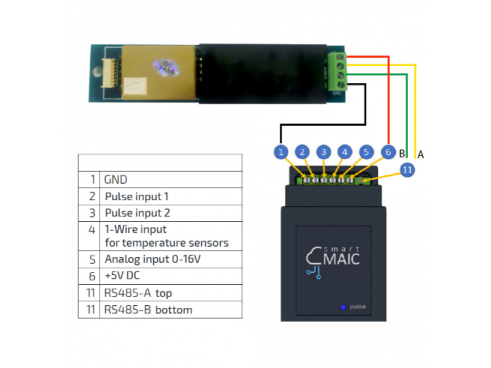

Prijungimas prie D105 ir integracija

• RS485 įvestis (gnybtai 11) – Jutiklio A ir B laidai jungiami prie D105 RS485 gnybtų (A – viršutinis, B – apatinis), ryšys 9600 bps. D105 RS485 nustatymuose parenkamas režimas „CO2 Sensor“.
• Maitinimas 5 V – VCC – D105 gnybtas 6 (+5 V), GND – gnybtas 1. Srovė mažesnė nei 60 mA, pikinė – 150 mA. Atskiro maitinimo šaltinio nereikia.

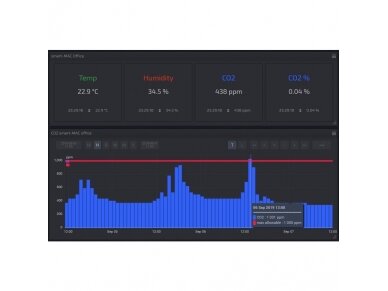

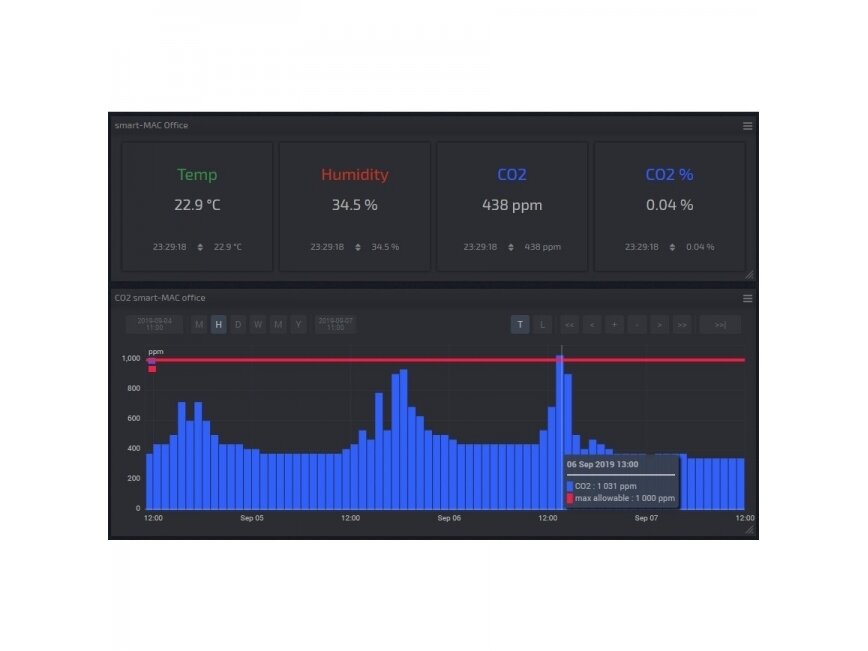

• Duomenys ir automatika – CO2 reikšmė perduodama į smart-MAIC debesį, API ir MQTT. Pagal ppm ribą galima siųsti pranešimus ir valdyti D105 relę.

• CO2 matavimas 0…5000 ppm – nuo lauko oro lygio iki prastai vėdinamų patalpų.
• Skaitmeninis RS485 ryšys – atsparus trukdžiams, be analoginio perskaičiavimo.
• Relės valdymas pagal ppm – ventiliatorius ar rekuperatorius įsijungia automatiškai.
• Pranešimai – žinote, kada patalpą reikia vėdinti.
• Istorija debesyje – matote, kada ir kur oras blogiausias.
• Suderinamas su DHT22 – 1-Wire įvestis lieka laisva temperatūrai ir drėgmei.

• DHT22 – Matuoja temperatūrą ir drėgmę per 1-Wire; su CO2-5000 nekonkuruoja dėl įvesties, todėl dažnai naudojami kartu.
• T4W / T5W – Taip pat jungiami prie RS485, bet D105 RS485 režimas vienas – CO2 jutiklis arba vėjo jutikliai, ne abu kartu.
• D280 – Matuoja temperatūrą, drėgmę ir slėgį, bet ne oro kokybę; CO2 kiekio jis nerodo.

• Biurai ir atviro tipo darbo erdvės
• Mokyklų klasės ir auditorijos
• Posėdžių ir konferencijų salės
• Šiltnamiai, kuriuose stebimas CO2 lygis
• Grybų auginimo patalpos
• Gyvulių ir paukščių laikymo patalpos
• Sporto salės ir sveikatingumo centrai

• Jutiklį junkite tik išjungę D105 maitinimą.
• Nesupainiokite A ir B laidų – sukeitus ryšys neveiks.
• Montuokite atokiau nuo tiesioginio žmonių kvėpavimo, langų ir ventiliacijos srautų – rodmenys bus iškreipti.
• Saugokite nuo kondensato ir drėgmės virš 90 % RH.
• RS485 liniją tieskite vytos poros kabeliu, atokiau nuo galios kabelių.

Greitas pasirinkimo gidas

CO2-5000 anglies dioksido jutiklis smart-MAIC D105 analizatoriui

CO2-5000 matuoja 0…5000 ppm ±50 ppm tikslumu, jungiamas prie D105 RS485 įvesties ir maitinamas 5 V. Oro kokybės stebėjimas, pranešimai ir ventiliacijos valdymas per D105 relę.
