pH lygio jutiklis | pH 0…14 | 5 V DC | 80 cm kabelis | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | pH Level

Kodas: pH Level

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 57.89 € su PVM
( 47.84 € be PVM )

Į krepšelį

Panardinamas pH jutiklis vandens rūgštingumui matuoti baseinuose, akvariumuose ir vandens valymo sistemose. Jungiamas prie smart-MAIC D105 analoginės įvesties ir maitinamas iš jo 5 V gnybto. Diapazonas pH 0…14, tikslumas 0,2 pH.

pH lygio jutiklis | pH 0…14 | 5 V DC | 80 cm kabelis | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | pH Level

Panardinamas pH jutiklis vandens rūgštingumui matuoti akvariumuose, baseinuose, vandens tiekimo ir valymo sistemose. Jungiamas prie smart-MAIC impulsų analizatoriaus D105 analoginės įvesties ir maitinamas iš jo 5 V gnybto. pH reikšmė apskaičiuojama iš įtampos pagal kalibravimo formulę valdymo skydelyje.

Pagrindinė mintis:
Vietoj periodinių matavimų juostelėmis ar rankiniu matuokliu matote pH kreivę nuolat ir gaunate pranešimą, kai vertė išeina iš ribų. Atskiro maitinimo bloko nereikia – trys laidai jungiami tiesiai į D105. Tikslumą lemia kalibravimas, todėl jį reikia atlikti prieš pradedant ir periodiškai kartoti.

Diapazonas
pH 0…14

Tikslumas
0,2 pH

Maitinimas
5 V DC iš D105

Kabelis
80 cm

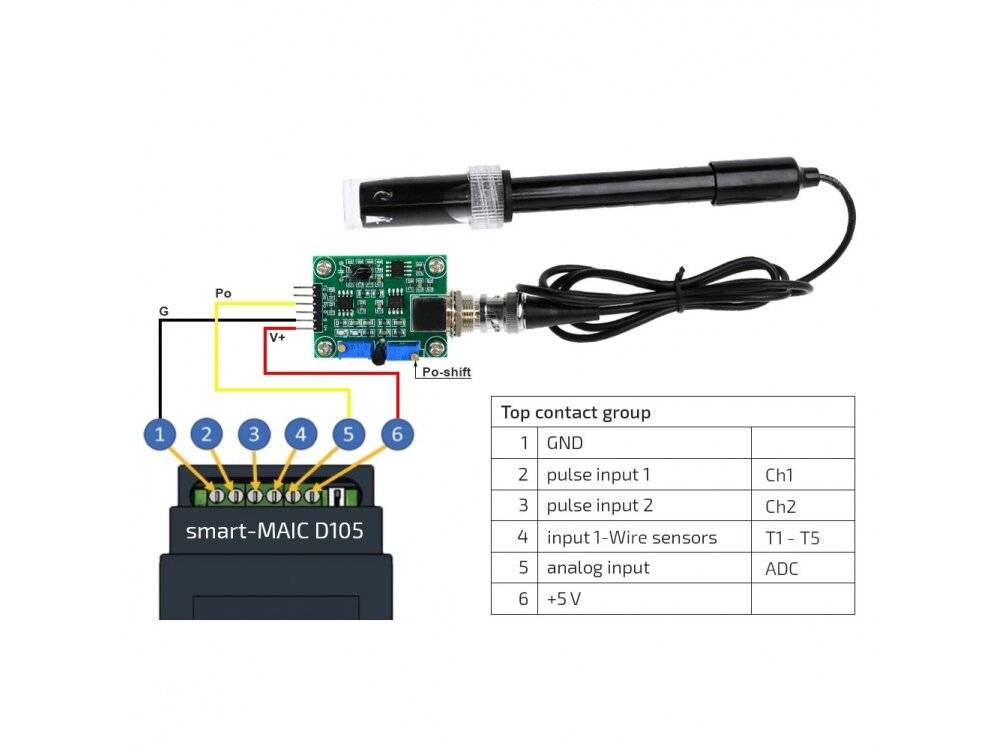

Prijungimas prie D105 ir integracija

Analoginė įvestis (ADC, 5 gnybtas) – Signalo laidas (geltonas, Po) jungiamas į D105 analoginę įvestį. Signalas gerokai žemesnis už 18 V DC įvesties ribą.
Maitinimas (6 ir 1 gnybtai) – Raudonas laidas (V+) – į D105 +5 V (6 gnybtas), juodas (G) – į GND (1 gnybtas). Atskiro maitinimo šaltinio nereikia.
Kalibravimas – Dviejų taškų kalibravimas buferiniais tirpalais; gauta tiesinė formulė (pH = a − b × ADC) įrašoma valdymo skydelio aritmetinėje operacijoje.
Debesis, MQTT, API – pH reikšmė rodoma smart-MAIC valdymo skydelyje, ją galima perduoti per MQTT / API ir naudoti pranešimams ar D105 relės valdymui.

Veikimo principas

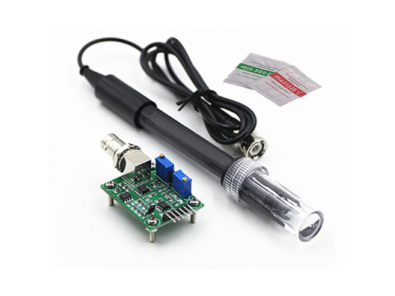

Zondas panardinamas į matuojamą vandenį, o signalo plokštelė su jungtimis įrengiama sausoje vietoje šalia D105. Trys laidai jungiami į D105 1, 5 ir 6 gnybtus.

pH elektrodas sukuria įtampą, priklausančią nuo vandens rūgštingumo; plokštelė ją paverčia analoginiu signalu, kurį matuoja D105.

Valdymo skydelyje matote pH reikšmę realiu laiku ir istoriją, nustatote ribas pranešimams arba relės valdymui; tie patys duomenys pasiekiami per MQTT ir API.

Kuo naudingas pH Level jutiklis?
Nuolat matote vandens rūgštingumą ten, kur iki šiol tikrindavote rankiniu būdu, ir tuos pačius duomenis gaunate kartu su kitais D105 matavimais – vandens suvartojimu, temperatūra, slėgiu. Nukrypimą pastebite iš karto, o ne kai problema jau matoma vandenyje.

Techninės specifikacijos

Prekės tipas	pH lygio jutiklis (panardinamas zondas)
Gamintojas / modelis	smart-MAIC / pH Level
Matavimo diapazonas	pH 0…14
Tikslumas	0,2 pH
Išėjimas	analoginis įtampos signalas
Maitinimas	5 V DC (iš D105 +5 V gnybto)
Darbinė temperatūra	+5…+60 °C
Kabelio ilgis	80 cm
Kalibravimas	2 taškų, buferiniais tirpalais
Jungimas prie D105	analoginė įvestis (ADC, 5 gnybtas); +5 V – 6 gnybtas, GND – 1 gnybtas

Pagrindinės funkcijos

Nuolatinis pH matavimas – vertė ir istorija debesyje be rankinių matavimų
Maitinimas iš D105 – nereikia atskiro 5 V maitinimo bloko
Kalibravimo formulė valdymo skydelyje – pH apskaičiuojamas iš įtampos pagal jūsų kalibravimą
Pranešimai pagal ribas – žinote, kai pH per žemas ar per aukštas
Relės logika – D105 relė gali įjungti signalizaciją ar valdymo grandinę
Bendri duomenys – pH, temperatūra ir vandens suvartojimas viename D105

Kuo skiriasi nuo panašių prekių?

TDS Level – Matuoja ištirpusių druskų kiekį (ppm), ne rūgštingumą. Jungiamas į tą pačią analoginę įvestį, todėl viename D105 – arba pH, arba TDS.
4in1 dirvožemio – Matuoja pH dirvožemyje (pH 3…9) kartu su drėgme, temperatūra ir EC; jungiamas per RS485, ne analoginę įvestį.
DS18b20 – Vandens temperatūra per 1-Wire įvestį – gerai papildo pH matavimą ir užima kitą D105 įvestį.

Kur naudojamas?

Akvariumai ir akvakultūros talpos
Privatūs ir viešieji baseinai
Vandens valymo ir filtravimo įrenginiai
Hidroponikos ir šiltnamių laistymo talpos
Lietaus vandens surinkimo rezervuarai
Mokomieji ir laboratoriniai stendai

Naudojimas pagal poreikį

Baseino savininkui.
Mato pH pokytį po chemikalų dozavimo ir gauna pranešimą, kai vanduo išeina iš normos.

Hidroponikos ar šiltnamio ūkiui.
Seka maistinio tirpalo rūgštingumą ir koreguoja jį laiku, o ne iš akies.

Vandens ruošimo įrenginių aptarnautojui.
Nuotoliniu būdu stebi kelis objektus ir važiuoja tik tada, kai duomenys rodo nukrypimą.

Praktinis panaudojimas

Jeigu baseino pH tikrinamas kartą per savaitę juostelėmis, tada pH Level jutiklis su D105 rodo vertę nuolat: nustačius ribas, pavyzdžiui, pH 7,2…7,6, pranešimą gaunate vos vertė išeina iš intervalo, o D105 relė gali įjungti signalinę lemputę.

Pliusai

Jungiamas be atskiro maitinimo bloko
Trys laidai – paprastas prijungimas prie D105
Pilnas diapazonas pH 0…14
Duomenys debesyje, per MQTT ir API
Derinamas su temperatūros jutikliu ir vandens skaitikliu tame pačiame D105

Minusai / ribojimai

Užima vienintelę D105 analoginę įvestį – kartu negalima jungti TDS, slėgio G1/4 ar lygio mH2O jutiklio
Būtinas kalibravimas prieš naudojimą ir periodiškai – reikia buferinių tirpalų
Darbinė temperatūra tik +5…+60 °C – netinka užšąlančioms talpoms
Kaip ir visi pH elektrodai, reikalauja priežiūros: valyti atsargiai, saugoti nuo išdžiūvimo

Saugos ir montavimo pastabos

D105 montuojamas skydelyje ant DIN bėgelio; 230 V dalį jungia kvalifikuotas elektrikas, išjungus įtampą
Signalo plokštelę ir jungtis laikykite sausoje vietoje – po vandeniu dirba tik zondas
Signalinius laidus tieskite atskirai nuo galios kabelių, kad trikdžiai neiškraipytų matavimo
Tarp kalibravimo tirpalų zondą praskalaukite distiliuotu vandeniu

Greitas pasirinkimo gidas

pH 0…14

0,2 pH

5 V DC iš D105

Analoginė įvestis

Tinka, kai reikia:

nuolat stebėti vandens rūgštingumą nuotoliniu būdu
pranešimų ar relės valdymo pagal pH ribas
pH duomenų kartu su kitais D105 matavimais

Patikrinkite prieš naudojimą:

ar D105 analoginė įvestis laisva
ar vandens temperatūra yra +5…+60 °C ribose
ar turite buferinius tirpalus kalibravimui

Svarbus priminimas: Jutiklis veikia tik su smart-MAIC impulsų analizatoriumi D105 (perkamas atskirai) ir be kalibravimo nerodys tikslios pH vertės. Jis tik matuoja – cheminio dozavimo neatlieka.

DUK

Ar reikia atskiro maitinimo šaltinio?
Ne – jutiklis maitinamas iš D105 +5 V gnybto.

Prie kurios D105 įvesties jungiamas?
Prie analoginės įvesties (ADC, 5 gnybtas).

Ar galima kartu prijungti pH ir TDS jutiklius?
Prie vieno D105 – ne, nes abu naudoja tą pačią analoginę įvestį; antram jutikliui reikia kito D105.

Kaip dažnai kalibruoti?
Prieš pirmą naudojimą ir periodiškai; užterštame vandenyje – dažniau.

Ar tinka dirvožemiui?
Ne, tai panardinamas zondas vandeniui; dirvožemiui skirtas 4in1 jutiklis.

Ar galima jungti tiesiai prie tinklo analizatoriaus D103?
Ne, šios grupės jutikliai jungiami tik prie D105.
