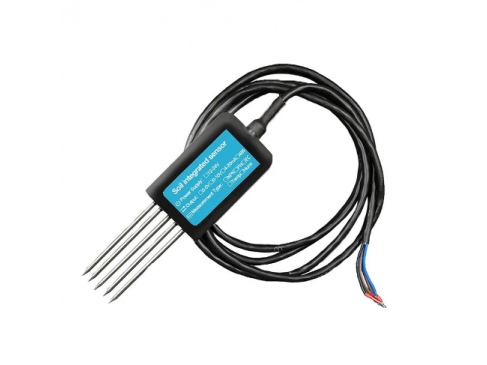

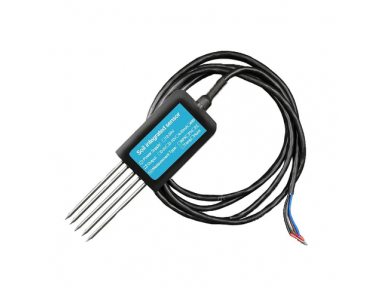

Dirvožemio jutiklis 4in1 | temperatūra, drėgmė, EC, pH | RS485 Modbus RTU | 5–24 V DC | impulsų analizatoriui D105 | smart-MAIC | 4in1

Kodas: 4in1

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 52.27 € su PVM
( 43.20 € be PVM )

Į krepšelį

Vienas jutiklis dirvožemio temperatūrai, drėgmei, elektriniam laidumui (EC) ir pH matuoti. Jungiamas prie smart-MAIC D105 RS485 įvesties Modbus RTU protokolu (reikia D105 Extended licencijos). Maitinimas 5–24 V DC – į komplektą neįeina.

Prekės aprašymas

Dirvožemio jutiklis 4in1 | temperatūra, drėgmė, EC, pH | RS485 Modbus RTU | 5–24 V DC | impulsų analizatoriui D105 | smart-MAIC | 4in1

Dirvožemio jutiklis 4in1 vienu metu matuoja keturis parametrus: temperatūrą, drėgmę, elektrinį laidumą (EC) ir pH. Jis įsmeigiamas į dirvą ir jungiamas prie smart-MAIC impulsų analizatoriaus D105 RS485 įvesties Modbus RTU protokolu. Skirtas šiltnamiams, daržams, sodams ir bandomiesiems laukams.

Pagrindinė mintis:
Vietoj keturių atskirų prietaisų gaunate vieną zondą ir vieną kabelį iki skydelio. Laistymą ir tręšimą galite derinti pagal realią dirvos drėgmę ir EC, o ne pagal grafiką. Svarbu: jutikliui reikia atskiro 5–24 V DC maitinimo, o D105 – Extended licencijos Modbus režimui.

Parametrai
T, drėgmė, EC, pH

Sąsaja
RS485 Modbus RTU

Maitinimas
5–24 V DC (neįeina)

EC diapazonas
0…20000 µS/cm

Prijungimas prie D105 ir integracija

RS485 įvestis (Modbus RTU) – Jutiklio A / B laidai jungiami prie D105 RS485 gnybtų. D105 RS485 nustatomas Modbus režimu ir periodiškai nuskaito jutiklio registrus.
Extended licencija – D105 darbui Modbus režimu gamintojas reikalauja Extended licencijos – ją reikia įsigyti D105 įrenginiui.
Maitinimas 5–24 V DC – Jutiklis maitinamas iš atskiro 5–24 V DC šaltinio (į komplektą neįeina); šaltinio minusą sujunkite su D105 GND.
Debesis, MQTT, API – Visi keturi parametrai rodomi smart-MAIC valdymo skydelyje kaip atskiros vertės, perduodami per MQTT / API, gali valdyti D105 relę.

Veikimo principas

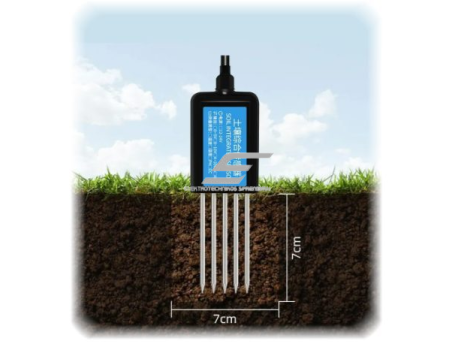

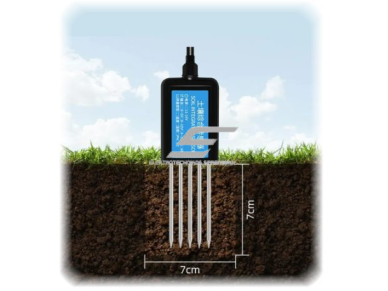

Zondas įsmeigiamas į dirvą reikiamame šaknų gylyje, kabelis tiesiamas iki skydelio su D105. Jungiami RS485 A / B ir maitinimo laidai iš 5–24 V DC šaltinio.

Jutiklis matuoja talpiniu principu (ne elektrolizės), todėl, gamintojo teigimu, tikslumas laikui bėgant nekinta ir mažai priklauso nuo dirvos sudėties. D105 Modbus RTU užklausomis nuskaito keturias vertes.

Valdymo skydelyje matote dirvos temperatūrą, drėgmę, EC ir pH bei jų istoriją; galite nustatyti ribas pranešimams arba laistymo valdymui per D105 relę.

Kuo naudingas 4in1 dirvožemio jutiklis?
Laistymo ir tręšimo sprendimai priimami pagal duomenis: matote, kada dirva iš tikrųjų išdžiūsta ir kaip keičiasi trąšų koncentracija (EC). Vienas zondas pakeičia keturis matavimus ir užima tik vieną D105 įvestį.

Techninės specifikacijos

Prekės tipas	Dirvožemio jutiklis 4in1 (temperatūra, drėgmė, EC, pH)
Gamintojas / modelis	smart-MAIC / 4in1
Temperatūra	−40…+80 °C (±0,5 °C)
Drėgmė	0…100 % (±5 %)
Elektrinis laidumas (EC)	0…20000 µS/cm (±5 %)
pH	3…9 (±0,3 pH)
Matavimo principas	talpinis
Sąsaja	RS485 Modbus RTU
Maitinimas	5–24 V DC (į komplektą neįeina)
Jungimas prie D105	RS485 įvestis, Modbus režimas (reikia Extended licencijos)

Pagrindinės funkcijos

4 parametrai viename zonde – temperatūra, drėgmė, EC ir pH
RS485 Modbus RTU – skaitmeninis signalas, atsparus ilgesniam kabeliui
Talpinis matavimas – be elektrolizės, tikslumas nekinta laikui bėgant
Laistymo logika – D105 relė gali įjungti laistymo vožtuvą pagal drėgmės ribą
Tręšimo kontrolė – EC rodo trąšų koncentraciją dirvoje
Istorija debesyje – sezono duomenys, MQTT ir API integracija

Kuo skiriasi nuo panašių prekių?

pH Level – Panardinamas pH zondas vandeniui per analoginę įvestį (pH 0…14); 4in1 matuoja pH dirvoje (pH 3…9) ir dar tris parametrus.
D280 – Oro temperatūra, drėgmė ir slėgis per 1-Wire įvestį – papildo 4in1, nes rodo šiltnamio mikroklimatą, o ne dirvos būklę.
D105 Solar – Saulės spinduliuotės jutiklis taip pat jungiamas per RS485 – kartu su 4in1 vienoje D105 RS485 įvestyje jų nejunkite be patikrinimo.

Kur naudojamas?

Šiltnamiai ir daržovių auginimas
Sodai ir uogynai
Bandomieji laukai ir agronomijos tyrimai
Vejos ir sporto aikštynai
Miesto želdynai ir žaliieji stogai
Mokymo ir STEM projektai

Naudojimas pagal poreikį

Šiltnamio savininkui.
Laisto pagal realią dirvos drėgmę ir mato, kada trąšų koncentracija (EC) per didelė.

Agronomui ar konsultantui.
Renka sezono duomenis iš kelių laukų ir lygina juos be kasdienių matavimų vietoje.

Želdynų ar sporto aikštynų prižiūrėtojui.
Automatizuoja laistymą pagal drėgmės ribą ir taupo vandenį.

Praktinis panaudojimas

Jeigu šiltnamis laistomas pagal laikmatį kas rytą, tada su 4in1 jutikliu ir D105 relė įjungia laistymo vožtuvą tik tada, kai dirvos drėgmė nukrenta žemiau jūsų nustatytos ribos – vanduo naudojamas tada, kai jo tikrai reikia.

Pliusai

Keturi parametrai viename zonde ir vienoje įvestyje
Platus EC diapazonas iki 20000 µS/cm
Talpinis principas – be elektrolizės
Skaitmeninė RS485 sąsaja
Plati maitinimo įtampa 5–24 V DC

Minusai / ribojimai

Reikia atskiro 5–24 V DC maitinimo šaltinio (neįeina)
D105 reikia Extended licencijos Modbus režimui
Užima vienintelę D105 RS485 įvestį – CO2-5000, vėjo T4W / T5W ar D105 Solar jutikliams reikės kito D105
pH diapazonas tik 3…9 – vandens tirpalams naudokite pH Level

Saugos ir montavimo pastabos

D105 montuojamas skydelyje ant DIN bėgelio; 230 V dalį jungia kvalifikuotas elektrikas, išjungus įtampą
Maitinimo šaltinį 5–24 V DC rinkitės su apsauga nuo trumpojo jungimo ir montuokite skydelyje
Kabelį lauke tieskite apsauginiame vamzdyje, saugokite nuo mechaninių pažeidimų ir dirbimo technikos
Zondą į kietą dirvą kiškite atsargiai, neprievartaudami – iš pradžių paruoškite angą

Greitas pasirinkimo gidas

T, drėgmė, EC, pH

RS485 Modbus RTU

5–24 V DC

D105 Extended

Tinka, kai reikia:

laistyti pagal realią dirvos drėgmę
stebėti trąšų koncentraciją (EC) ir dirvos pH
kaupti sezono dirvos duomenis debesyje

Patikrinkite prieš naudojimą:

ar D105 RS485 įvestis laisva
ar D105 turi Extended licenciją
ar turite 5–24 V DC maitinimo šaltinį

Svarbus priminimas: Jutiklis veikia tik su smart-MAIC impulsų analizatoriumi D105 (perkamas atskirai), kuriame aktyvuota Extended licencija. Maitinimo šaltinis į komplektą neįeina.

DUK

Prie kurios D105 įvesties jungiamas?
Prie RS485 įvesties, D105 nustačius Modbus režimą.

Ar reikia atskiro maitinimo?
Taip, jutikliui reikia 5–24 V DC šaltinio, jis į komplektą neįeina.

Kam reikalinga Extended licencija?
Gamintojas ją reikalauja D105 darbui Modbus režimu, kuriuo nuskaitomas šis jutiklis.

Kokiame gylyje įrengti?
Ten, kur yra pagrindinė augalų šaknų zona – gylį parinkite pagal kultūrą.

Ar galima kartu su CO2 ar vėjo jutikliu?
Viename D105 – ne, nes visi jie naudoja tą pačią RS485 įvestį.

Ar tinka vandens pH matuoti?
Ne, jis skirtas dirvai; vandeniui naudokite pH Level jutiklį.

Dirvožemio jutiklis 4in1 D105 analizatoriui – smart-MAIC

Dirvožemio temperatūros, drėgmės, EC ir pH jutiklis su RS485 Modbus RTU sąsaja, jungiamas prie smart-MAIC D105 (reikia Extended licencijos). Maitinimas 5–24 V DC – atskirai.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

Dozimetras-radiometras su temperatūros jutikliu | 0…65000 μR/h | −40…+70 °C | 1-Wire | impulsų analizatoriui D105 | smart-MAIC | DR-20

Kodas: DR-20

Dozimetras-radiometras gama fono lygiui, sukauptai dozei ir aplinkos temperatūrai nuotoliniu būdu stebėti realiu laiku. Jungiamas prie D105 1-Wire įvesties (ne RS485) ir maitinamas 5 V iš D105. Diapazonas 0…65000 μR/h, duomenys atnaujinami kas 10 s.

Kaina 154.69 € su PVM

( 127.84 € be PVM )

Į krepšelį

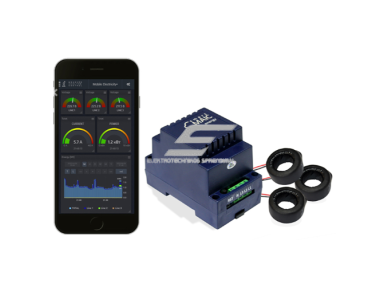

Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su srovės transformatoriais CT | 100A | DIN | Wi-Fi | smart-MAIC | D103-2

Kodas: D103-2

smart-MAIC D103-2 – modulinis trifazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 3×230/400 V trifaziame tinkle (reikalinga neutralė). Srovė matuojama per 3 jutiklius (išardomas (clip) srovės transformatorius 100 A, Ø13 mm), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Kaina 286.53 € su PVM

( 236.80 € be PVM )

Į krepšelį

pH lygio jutiklis | pH 0…14 | 5 V DC | 80 cm kabelis | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | pH Level

Kodas: pH Level

Panardinamas pH jutiklis vandens rūgštingumui matuoti baseinuose, akvariumuose ir vandens valymo sistemose. Jungiamas prie smart-MAIC D105 analoginės įvesties ir maitinamas iš jo 5 V gnybto. Diapazonas pH 0…14, tikslumas 0,2 pH.

Kaina 57.89 € su PVM

( 47.84 € be PVM )

Į krepšelį

Slėgio jutiklis vandeniui, orui, dujoms | 0–1,2 MPa (12 bar) | 0,5–4,5 V | G1/4 | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | G1/4

Kodas: G1/4

Plieninis slėgio jutiklis su G1/4 sriegiu vandens, oro ir dujų slėgiui 0–1,2 MPa (12 bar) matuoti. Jungiamas prie smart-MAIC D105 analoginės įvesties, išėjimas 0,5–4,5 V. Atskiro maitinimo nereikia – 5 V teikia D105.

Kaina 46.27 € su PVM

( 38.24 € be PVM )

Į krepšelį

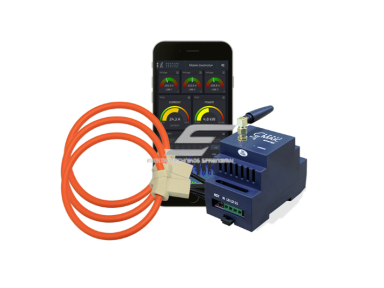

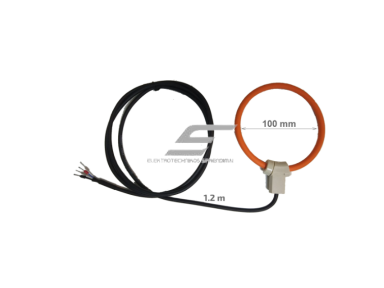

Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su Rogovskio ritėmis | 1000A | DIN | Wi-Fi | smart-MAIC | D103-R10

Kodas: D103-R10

smart-MAIC D103-R10 – modulinis trifazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 3×230/400 V trifaziame tinkle (reikalinga neutralė). Srovė matuojama per 3 jutiklius (Rogovskio ritė 1000 A, vidinis Ø100 mm), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Kaina 636.94 € su PVM

( 526.40 € be PVM )

Į krepšelį

Universalus impulsų analizatorius | 2 impulsų įvestys | 1-Wire | 0,1–18 V DC | RS485 | išorinė Wi-Fi antena | 100–240 V AC | DIN | smart-MAIC | D105-12

Kodas: D105-12

Universalus impulsų analizatorius su išorine Wi-Fi antena – prie jo galima prijungti 3 m nuotolinę anteną ir išnešti ją iš metalinio skydo. Tos pačios įvestys kaip D105-10: 2 impulsų, 1-Wire, 0,1–18 V DC, RS485 ir relė. Rinkitės metaliniams skydams, rūsiams ir silpno Wi-Fi signalo vietoms.

Kaina 85.18 € su PVM

( 70.40 € be PVM )

Į krepšelį
Alternatyvios prekės

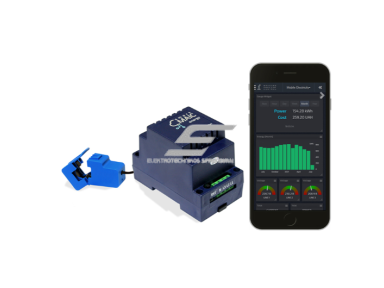

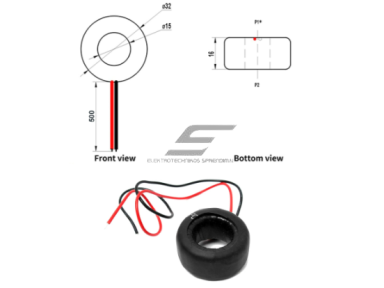

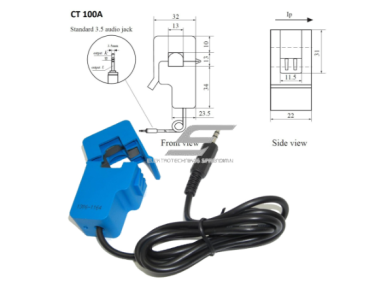

Modulinis | išmanus elektros tinklo 230V analizatorius vienfazis | su srovės transformatoriumi CT | 100A | DIN | Wi-Fi | smart-MAIC | D101-2

Kodas: D101-2

smart-MAIC D101-2 – modulinis vienfazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 230 V vienfaziame tinkle. Srovė matuojama per 1 jutiklį (išardomas (clip) srovės transformatorius 100 A, Ø13 mm), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Kaina 133.58 € su PVM

( 110.40 € be PVM )

Į krepšelį

Vėjo greičio jutiklis – anemometras | 0,4…30 m/s | 12–24 V DC | RS485 Modbus RTU | impulsų analizatoriui D105 | smart-MAIC | T4W

Kodas: T4W

Kaušelinis vėjo greičio jutiklis T4W matuoja 0,4…30 m/s greitį ±3 % tikslumu. Jungiamas prie smart-MAIC D105 RS485 įvesties Modbus RTU protokolu. Maitinimas 12–24 V DC – į komplektą neįeina.

Kaina 115.66 € su PVM

( 95.59 € be PVM )

Į krepšelį

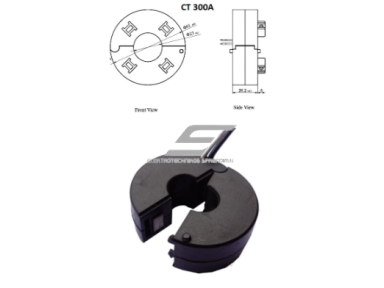

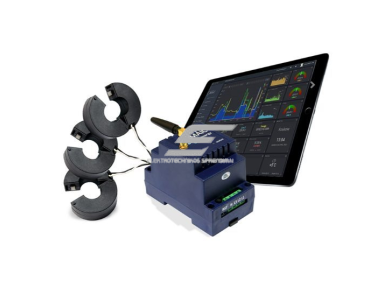

Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su srovės transformatoriais CT | 300A | DIN | Wi-Fi | smart-MAIC | D103-300A

Kodas: D103-300A

smart-MAIC D103-300A – modulinis trifazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 3×230/400 V trifaziame tinkle (reikalinga neutralė). Srovė matuojama per 3 jutiklius (srovės transformatorius 300 A, Ø23 mm), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Kaina 443.34 € su PVM

( 366.40 € be PVM )

Į krepšelį

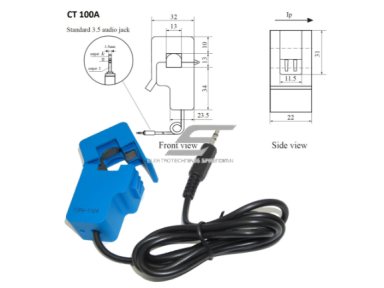

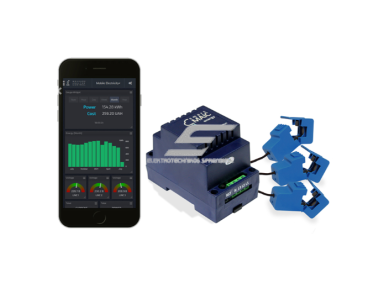

Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su srovės transformatoriais CT | 100A | DIN | Wi-Fi | smart-MAIC | D103-1
