Vėjo greičio jutiklis – anemometras | 0,4…30 m/s | 12–24 V DC | RS485 Modbus RTU | impulsų analizatoriui D105 | smart-MAIC | T4W

Kodas: T4W

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 115.66 € su PVM
( 95.59 € be PVM )

Į krepšelį

Kaušelinis vėjo greičio jutiklis T4W matuoja 0,4…30 m/s greitį ±3 % tikslumu. Jungiamas prie smart-MAIC D105 RS485 įvesties Modbus RTU protokolu. Maitinimas 12–24 V DC – į komplektą neįeina.

Vėjo greičio jutiklis – anemometras | 0,4…30 m/s | 12–24 V DC | RS485 Modbus RTU | impulsų analizatoriui D105 | smart-MAIC | T4W

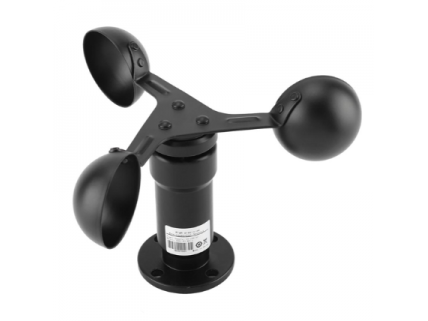

T4W – aliuminio lydinio anemometras, matuojantis vėjo greitį 0,4…30 m/s ribose. Jis skirtas smart-MAIC D105 impulsų analizatoriui ir jungiamas prie jo RS485 įvesties. Tinka vietinei meteostotelei, stogo ar teritorijos stebėsenai.

Pagrindinė mintis:
Vėjo greitis D105 sistemoje tampa tokiu pat duomeniu kaip vandens ar dujų suvartojimas: matote jį debesyje, gaunate pranešimus ir galite pagal jį valdyti D105 relę. Jutiklis siunčia skaitmeninę vertę per RS485 Modbus RTU, todėl nereikia perskaičiuoti analoginės įtampos. Tereikia atskiro 12–24 V DC maitinimo šaltinio.

Diapazonas
0,4…30 m/s

Tikslumas
±3 %

Sąsaja
RS485 Modbus RTU

Maitinimas
12–24 V DC (neįeina)

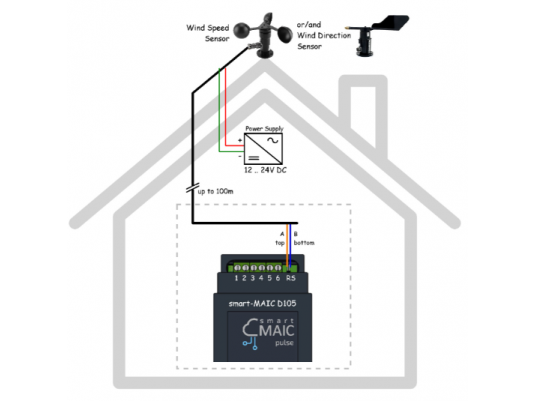

Prijungimas prie D105 ir integracija

RS485 įvestis (Modbus RTU) – Jutiklio A / B laidai jungiami prie D105 RS485 gnybtų (A / B, gnybtai 11). D105 meniu Counter Config nustatoma RS485 sąsaja vėjo jutikliui.
Maitinimas 12–24 V DC – D105 šios įtampos neteikia – reikalingas atskiras DIN ar kištukinis 12–24 V DC maitinimo šaltinis (į komplektą neįeina).
Duomenys D105 – Vėjo greitis saugomas parametre [T4] metrais per sekundę; jį galima rodyti grafike, naudoti pranešimų ir relės sąlygose.
Debesis, MQTT, API – Duomenys keliauja į nemokamą smart-MAIC debesį, prieinami per MQTT ir API (intervalas 60 s, su Extended – 5 s).

Veikimo principas

Anemometras montuojamas atviroje vietoje ant stiebo ar laikiklio, toliau nuo pastato sukeliamų sūkurių. Kabelis vedamas iki skydo: A / B laidai – į D105 RS485 gnybtus, maitinimo laidai – į 12–24 V DC šaltinį.

Vėjas suka kaušelius, jutiklis apskaičiuoja greitį ir pateikia jį Modbus RTU registre. D105 periodiškai nuskaito vertę per RS485 ir įrašo į parametrą [T4].

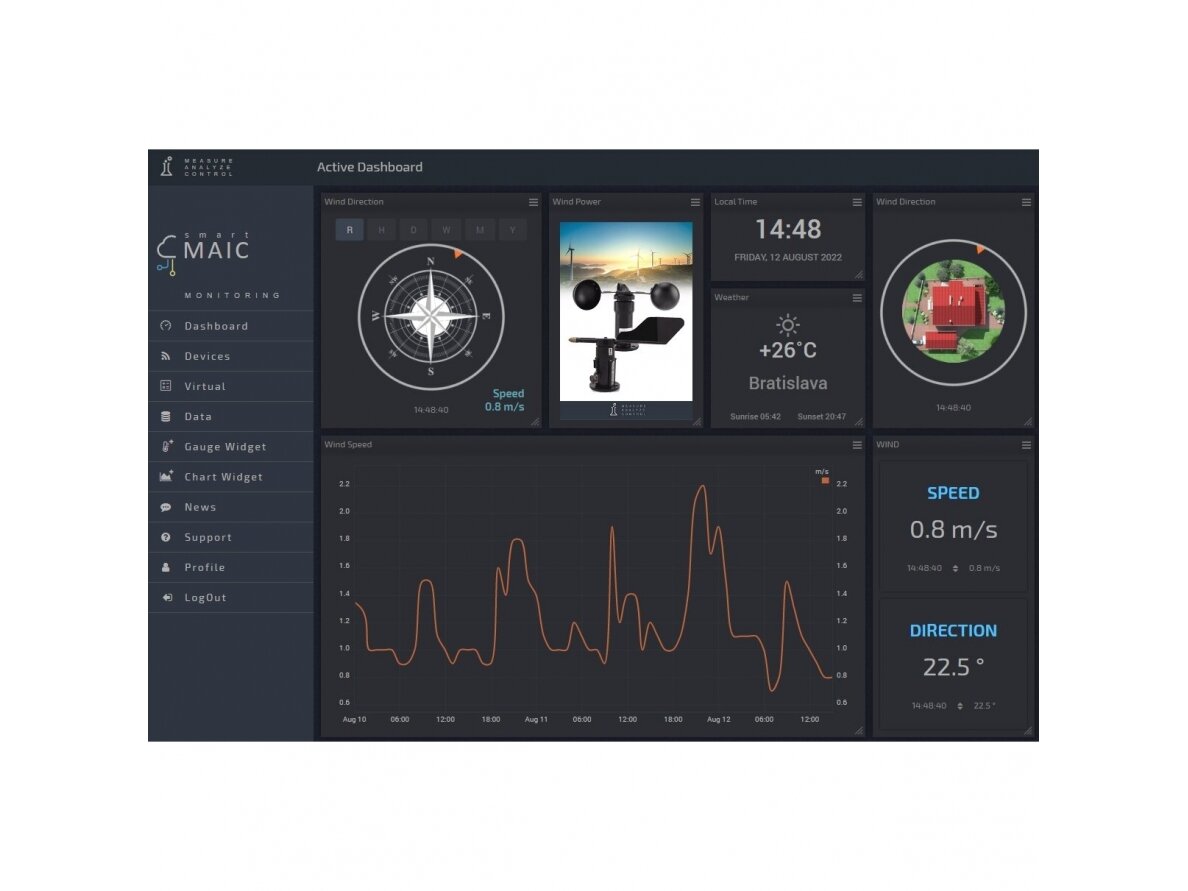

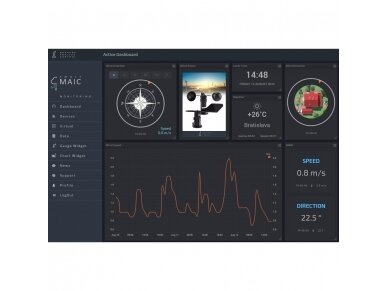

Debesyje matote esamą ir istorinį vėjo greitį m/s, galite nustatyti ribą pranešimui ar relės suveikimui, o tie patys duomenys prieinami per MQTT ir API.

Kuo naudingas T4W?
Jis leidžia vėjo stebėseną įtraukti į tą pačią D105 sistemą, kuri jau skaičiuoja vandenį, dujas ar šilumą. Vienas valdymo skydelis, viena istorija, vienos pranešimų taisyklės – be atskiros meteostotelės programinės įrangos.

Techninės specifikacijos

Prekės tipas	Vėjo greičio jutiklis – kaušelinis anemometras
Gamintojas / modelis	smart-MAIC / T4W
Matavimo diapazonas	0,4…30 m/s
Tikslumas	±3 %
Skiriamoji geba	0,1 m/s
Matavimo kampas	360°
Sąsaja	RS485 Modbus RTU
Maitinimas	12–24 V DC (į komplektą neįeina)
Darbinė temperatūra	−40…+50 °C
Darbinė drėgmė	iki 100 % RH
Apsaugos klasė	IP45
Korpuso medžiaga	aliuminio lydinys
Jungimas prie D105	RS485 įvestis (A / B), parametras [T4]

Pagrindinės funkcijos

Vėjo greičio matavimas 0,4…30 m/s – nuo silpno vėjo iki audros gūsių.
Skaitmeninė RS485 Modbus RTU sąsaja – vertė perduodama tiesiai m/s, be įtampos perskaičiavimo.
Skiriamoji geba 0,1 m/s – pakankama tendencijoms ir riboms nustatyti.
Istorija smart-MAIC debesyje – grafikai ir ataskaitos kartu su kitais D105 duomenimis.
Pranešimai ir relės valdymas – D105 relė gali suveikti viršijus nustatytą greitį.
MQTT ir API – duomenis galima perduoti į namų automatiką, BMS ar savo sistemą.

Kuo skiriasi nuo panašių prekių?

T5W vėjo krypties jutiklis – T5W rodo kryptį (16 krypčių), T4W – greitį. Kartu jie sudaro pilną vėjo stebėseną per tą pačią D105 RS485 įvestį.
D105 Solar – Matuoja saulės spinduliuotę W/m², taip pat per RS485 ir su 12–24 V DC maitinimu – papildo meteostotelę, bet vėjo nematuoja.
D280 – Oro temperatūra, drėgmė ir slėgis per 1-Wire įvestį, maitinamas iš D105 – vidaus ir lauko mikroklimatui, ne vėjui.

Kur naudojamas?

vietinė meteostotelė ūkyje ar sodyboje
šiltnamių ir angarų stebėsena
markizių, žaliuzių ar stoglangių apsauga nuo vėjo
statybvietės ir kranų zonos vėjo stebėsena
vėjo sąlygų matavimas prieš įrengiant mažą vėjo jėgainę
mokyklų ir mokslinių projektų stotelės

Naudojimas pagal poreikį

Ūkio ar šiltnamio savininkui.
Mato, kada vėjas viršija ribą, ir laiku uždaro langus ar ventiliacijos angas.

Statybos darbų vadovui.
Gauna pranešimą, kai vėjas pasiekia darbui aukštyje pavojingą greitį, ir turi istoriją ataskaitoms.

Namų automatikos entuziastui.
Per MQTT perduoda vėjo greitį į savo sistemą ir automatizuoja markizes ar žaliuzes.

Praktinis panaudojimas

Jeigu šiltnamio stoglangiai turi pavaras, o stiprus vėjas gali juos išlaužti, tada T4W su D105 nuolat stebi vėjo greitį. Viršijus nustatytą ribą D105 relė per tarpinę relę ar kontaktorių duoda komandą uždaryti stoglangius, o savininkas gauna pranešimą.

Pliusai

skaitmeninė RS485 Modbus RTU sąsaja – nereikia kalibruoti įtampos
platus 0,4…30 m/s diapazonas
darbinė temperatūra nuo −40 °C
aliuminio lydinio korpusas lauko sąlygoms
duomenys tame pačiame smart-MAIC debesyje kaip ir kiti D105 matavimai
gali valdyti D105 relę ir siųsti pranešimus

Minusai / ribojimai

reikia atskiro 12–24 V DC maitinimo šaltinio – D105 jo neteikia
apsaugos klasė IP45 – montuokite taip, kad vanduo nesikauptų jungčių zonoje
matuoja tik greitį; krypčiai reikalingas T5W jutiklis
D105 turi vieną RS485 sąsają – derinant kelis RS485 jutiklius (T5W, D105 Solar, CO2) suderinamumą pasitikrinkite iš anksto

Saugos ir montavimo pastabos

Montuokite atviroje vietoje, bent kelis metrus virš kliūčių, kad pastatas neiškraipytų srauto.
Darbus aukštyje atlikite laikydamiesi saugos reikalavimų ir ramaus oro metu.
Stiebą įžeminkite ir, esant galimybei, RS485 liniją apsaugokite nuo viršįtampių.
Maitinimo šaltinio minusą ir D105 GND sujunkite pagal gamintojo schemą; nejunkite 12–24 V prie D105 signalinių gnybtų.
D105 relė skirta iki 50 W apkrovai – pavaroms ir varikliams naudokite tarpinę relę ar kontaktorių.

Greitas pasirinkimo gidas

0,4…30 m/s

±3 %

RS485 Modbus RTU

12–24 V DC

Tinka, kai reikia:

stebėti vėjo greitį realiu laiku
automatiškai apsaugoti įrangą nuo stipraus vėjo
kaupti vėjo istoriją kartu su kitais D105 duomenimis

Patikrinkite prieš naudojimą:

ar turite 12–24 V DC maitinimo šaltinį
ar D105 RS485 įvestis neužimta kitu įrenginiu
ar montavimo vieta atvira ir pasiekiama aptarnavimui

Svarbus priminimas: T4W neveikia be D105 ir be atskiro 12–24 V DC maitinimo. Jis nepakeičia sertifikuotos meteorologinės stoties, kai reikalingi oficialūs matavimai.

DUK

Prie kurios D105 įvesties jungiamas T4W?
Prie RS485 įvesties (A / B gnybtai), D105 nustatymuose pasirinkus vėjo jutiklio režimą.

Ar D105 maitina anemometrą?
Ne, reikalingas atskiras 12–24 V DC maitinimo šaltinis, kuris į komplektą neįeina.

Ar galima jungti kartu su vėjo krypties jutikliu T5W?
Taip, gamintojo instrukcija aprašo abiejų jutiklių prijungimą prie D105, greitis saugomas [T4], kryptis – [T5].

Kokiais vienetais rodomas vėjo greitis?
Metrais per sekundę (m/s), skiriamoji geba 0,1 m/s.

Ar galima pagal vėją valdyti įrangą?
Taip, D105 relė (iki 50 W) gali suveikti pagal nustatytą vėjo greičio ribą; didesnei apkrovai naudokite kontaktorių.

Ar jutiklį galima jungti tiesiai prie tinklo analizatoriaus D103?
Ne, jutikliai jungiami prie D105, o ne prie D101 / D103.

Vėjo greičio jutiklis T4W smart-MAIC D105 analizatoriui

T4W anemometras matuoja vėjo greitį 0,4…30 m/s ir per RS485 Modbus RTU perduoda jį į smart-MAIC D105. Tinka meteostotelėms, šiltnamiams ir įrangos apsaugai nuo vėjo.
