Universalus impulsų analizatorius | 2 impulsų įvestys | 1-Wire | 0,1–18 V DC | RS485 | išorinė Wi-Fi antena | 100–240 V AC | DIN | smart-MAIC | D105-12

Kodas: D105-12

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 85.18 € su PVM
( 70.40 € be PVM )

Į krepšelį

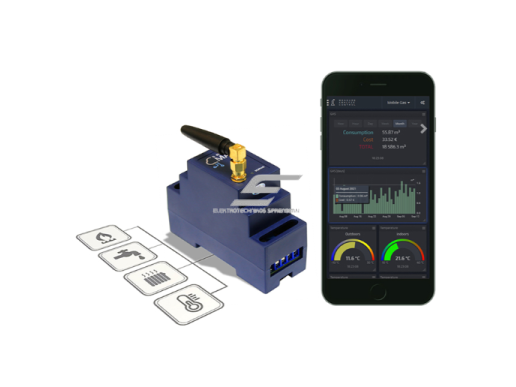

Universalus impulsų analizatorius su išorine Wi-Fi antena – prie jo galima prijungti 3 m nuotolinę anteną ir išnešti ją iš metalinio skydo. Tos pačios įvestys kaip D105-10: 2 impulsų, 1-Wire, 0,1–18 V DC, RS485 ir relė. Rinkitės metaliniams skydams, rūsiams ir silpno Wi-Fi signalo vietoms.

Prekės aprašymas

Universalus impulsų analizatorius | 2 impulsų įvestys | 1-Wire | 0,1–18 V DC | RS485 | išorinė Wi-Fi antena | 100–240 V AC | DIN | smart-MAIC | D105-12

Smart-MAIC D105-12 – tas pats universalus impulsų analizatorius kaip D105-10, tik su išorine Wi-Fi antena. Prie jo galima prijungti nuotolinę anteną su 3 m kabeliu ir išnešti ją iš metalinio skydo ar rūsio ten, kur Wi-Fi signalas geresnis.

Pagrindinė mintis:
D105-12 rinkitės, kai įrenginys bus montuojamas metaliniame skyde, rūsyje, katilinėje ar toli nuo maršrutizatoriaus. Metalinis korpusas veikia kaip ekranas, todėl integruota antena tokiose vietose dažnai jungiasi nestabiliai. Išorinė, o prireikus nuotolinė antena perkelia priėmimo tašką už skydo ribų – dažnai be papildomo kartotuvo.

Antena
išorinė Wi-Fi

Nuotolinė antena
3 m, 2 dB (pasirinktinai)

Įvestys
2 imp. + 1-Wire + 0,1–18 V DC + RS485

Saugojimas be interneto
30 dienų

Įvestys, ryšys ir integracija

Impulsų įvestys (2 vnt.) – Vandens, dujų, šilumos, kuro ar elektros skaitikliams su impulsiniu išėjimu, pvz. sausu kontaktu ar magnetiniu jutikliu NO5W. Debesyje nurodoma skaitiklio impulso vertė.
1-Wire įvestis – Iki 5 temperatūros jutiklių DS18b20 vienoje linijoje ARBA vienas DHT22 / D280 (temperatūra, drėgmė, slėgis). Jutikliai jungiami tiesiai prie D105 gnybtų.
Analoginė įvestis 0,1–18 V DC – Slėgio (G1/4), lygio (mH2O), šviesos, pH, TDS ir kitiems jutikliams su įtampos išėjimu. Jutikliams su 12–24 V DC maitinimu reikia atskiro maitinimo šaltinio, o jų išėjimas neturi viršyti 18 V.
RS485 (įvesties / išvesties režimas) – Modbus jutikliams CO2-5000, T4W, T5W, 4in1, D105 Solar arba kitai įrangai, pvz. inverterio duomenims nuskaityti. Extended versijoje D105 gali veikti kaip Modbus Server ir pateikti duomenis SCADA ar valdikliui.
Išorinė Wi-Fi antena – 2,4 GHz Wi-Fi per išorinę anteną. Metaliniame skyde prijunkite nuotolinę Wi-Fi anteną (3 m kabelis, magnetinis pagrindas) ir pritvirtinkite ją skydo išorėje.
Debesis, MQTT, API – Duomenys siunčiami į nemokamą smart-MAIC debesį, per MQTT ir API (Standard – kas 60 s, Extended – kas 5 s). Kur Wi-Fi nėra – per 4G LTE Wi-Fi USB modemą.
Relė (< 50 W) – Nuotoliniam įrangos valdymui: mažai apkrovai tiesiogiai arba kontaktoriaus ritei.

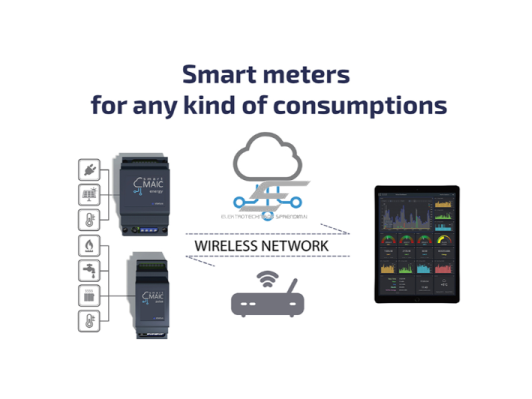

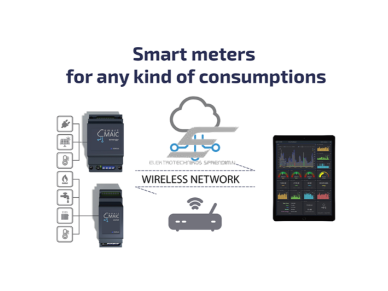

Veikimo principas

Montavimas: D105-12 tvirtinamas ant DIN bėgelio (2 moduliai) ir maitinamas 100–240 V AC arba 5 V DC. Metaliniame skyde nuotolinė antena išvedama per kabelio įvadą ir magnetiniu pagrindu pritvirtinama skydo išorėje, maršrutizatoriaus kryptimi.

Veikimas: impulsai skaičiuojami nuolat, rodmenys atnaujinami kas 5 s, o duomenys į archyvą renkami kas 1 min. Dingus internetui, D105 saugo duomenis iki 30 dienų, todėl apskaitoje neatsiranda spragų.

Rezultatas: debesyje matote suvartojimo grafikus, ataskaitas ir jutiklių reikšmes, nuotoliu valdote relę, o per MQTT ar API duomenis perduodate į Home Assistant, BMS ar savo sistemą.

Kuo naudingas D105-12?
Leidžia įrengti apskaitą ten, kur ji iš tikrųjų reikalinga – metaliniame įvadiniame skyde, rūsyje prie vandens įvado ar katilinėje – ir neprarasti Wi-Fi ryšio. Visos D105 įvestys tos pačios kaip D105-10, skiriasi tik antena ir ryšio galimybės.

Techninės specifikacijos

Prekės tipas	Universalus impulsų analizatorius su Wi-Fi
Gamintojas / modelis	smart-MAIC / D105-12
Wi-Fi antena	išorinė; galima prijungti nuotolinę Wi-Fi anteną (3 m, 2 dB, magnetinis pagrindas – parduodama atskirai)
Wi-Fi	2,4 GHz, IEEE 802.11 b/g/n
Impulsų įvestys	2
1-Wire įvestis	iki 5 × DS18b20 arba 1 × DHT22 / D280
Analoginė įvestis	0,1–18 V DC, skiriamoji geba 0,02 V
RS485	įvesties / išvesties režimas
Relė	maks. apkrova < 50 W
Duomenų rinkimo intervalas	1 min
Rodmenų atnaujinimas	5 s
MQTT / API intervalas	60 s (Standard), 5 s (Extended)
Saugojimas be interneto	30 dienų
Papildomi režimai (Extended)	darbo laiko sekimas, šilumos skaitiklis, Modbus Server
Maitinimas	100–240 V AC, 50/60 Hz, 0,1 A arba 5 V DC
Darbinė temperatūra	−40…+60 °C
Matmenys	90 × 63 × 34 mm (2 DIN moduliai)
Suderinamumas	grupės jutikliai DS18b20, DHT22, D280, CO2-5000, DR-20, T4W, T5W, G1/4, DN15, mH2O, pH Level, TDS Level, 4in1, TEMT6000, NO5W, D105 Solar; 4G LTE Wi-Fi USB modemas

Pagrindinės funkcijos

Išorinė Wi-Fi antena – stabilesnis ryšys metaliniame skyde ar rūsyje
Nuotolinės antenos jungtis – antena iškeliama iki 3 m nuo įrenginio
2 impulsų įvestys – vandens, dujų, šilumos ar kuro skaitikliai
1-Wire įvestis – iki 5 temperatūros taškų arba DHT22 / D280
Analoginė įvestis 0,1–18 V DC ir RS485 – slėgio, lygio, CO2, vėjo, saulės spinduliuotės jutikliai
Relė < 50 W – nuotolinis siurblio, vožtuvo ar kitos įrangos valdymas per kontaktorių
Debesis, MQTT, API – duomenys į smart-MAIC debesį, Home Assistant, BMS ar SCADA

Kuo skiriasi nuo panašių prekių?

D105-10 – Tos pačios įvestys ir funkcijos, bet antena integruota – tinka plastikiniam skydeliui su geru signalu; išorinės antenos prijungti negalima.
Nuotolinė Wi-Fi antena – Priedas D105-12: 3 m kabelis, 2 dB, magnetinis pagrindas – antena išnešama iš metalinio skydo.
4G LTE Wi-Fi USB modemas – Kai objekte visai nėra Wi-Fi: modemas su SIM kortele sukuria Wi-Fi tinklą iki 5 smart-MAIC įrenginių.

Kur naudojamas?

Metaliniai įvadiniai ir paskirstymo skydai
Rūsiai prie vandens ir dujų įvadų
Katilinės ir šilumos punktai
Daugiabučių techninės patalpos ir laiptinių skydai
Pramoniniai cechai ir sandėliai su metalinėmis konstrukcijomis
Gręžinių siurblinės ir talpų patalpos
Objektai, kur maršrutizatorius toli nuo skydo

Naudojimas pagal poreikį

Daugiabučio administratoriui.
Bendrų vandens ir šilumos skaitiklių duomenys iš rūsio ar techninės patalpos ateina automatiškai, net jei skydai metaliniai.

Pramonės objekto energetikui.
Vandens, dujų ar suspausto oro suvartojimas cecho skyde matomas debesyje ir per MQTT – be laidinio tinklo tiesimo iki skydo.

Automatikos integratoriui.
Vienas modelis tinka beveik bet kuriam skydui: jei signalas silpnas, prijungiama nuotolinė antena, o ne ieškoma kito sprendimo.

Praktinis panaudojimas

Jeigu vandens įvadas ir skaitiklis yra rūsyje, o D105 reikia montuoti metaliniame skyde, kuriame telefonas Wi-Fi tinklo beveik nemato, tada rinkitės D105-12 su nuotoline antena: antena per kabelio įvadą išvedama ant skydo viršaus ir pritvirtinama magnetu. Jei signalas silpnas ir šalia skydo, 3 m kabelis leidžia anteną pakelti arčiau lubų ar laiptinės angos.

Pliusai

Išorinė antena – stabilesnis ryšys metaliniame skyde
Galima prijungti 3 m nuotolinę anteną su magnetiniu pagrindu
Visos D105 įvestys: 2 impulsų, 1-Wire, 0,1–18 V DC, RS485 ir relė
2 DIN moduliai, maitinimas 100–240 V AC arba 5 V DC
Duomenys saugomi iki 30 dienų, jei dingsta internetas
Darbinė temperatūra −40…+60 °C – tinka nešildomiems rūsiams ir techninėms patalpoms

Minusai / ribojimai

Nuotolinė antena į komplektą neįeina – perkama atskirai
Antenai reikia vietos ir kabelio įvado skyde – montavimas šiek tiek ilgesnis nei su D105-10
Tik 2,4 GHz Wi-Fi; jei objekte Wi-Fi visai nėra, reikės 4G LTE Wi-Fi USB modemo
Darbo laiko, šilumos skaitiklio ir Modbus Server režimai bei 5 s MQTT / API – tik Extended versijoje

Saugos ir montavimo pastabos

Montuoti ir jungti 230 V maitinimą turi kvalifikuotas elektrikas, išjungus įtampą
Analoginėje įvestyje neviršykite 18 V DC
Jutikliams su 12–24 V DC maitinimu naudokite atskirą maitinimo šaltinį (į komplektą neįeina)
Relės apkrovą ribokite iki < 50 W, didesnę galią junkite per kontaktorių
Antenos kabelį veskite per kabelio įvadą, nespauskite jo durelėmis ir nelenkite smailiu kampu
Anteną ir signalinius laidus laikykite atokiau nuo galios kabelių ir kontaktorių

Greitas pasirinkimo gidas

Išorinė Wi-Fi antena

Nuotolinė antena 3 m

0,1–18 V DC

2 DIN moduliai

Tinka, kai reikia:

montavimo metaliniame skyde ar rūsyje
stabilaus ryšio ten, kur Wi-Fi signalas silpnas
galimybės antenai iškelti iki 3 m nuo įrenginio

Patikrinkite prieš naudojimą:

kur bus antena ir ar skyde yra laisvas kabelio įvadas
Wi-Fi signalą antenos vietoje, ne skydo viduje
skaitiklių impulsinį išėjimą ir jutiklių signalą (≤ 18 V DC)

Svarbus priminimas: Nuotolinė Wi-Fi antena į D105-12 komplektą neįeina. Antena pagerina ryšį tik su esamu Wi-Fi tinklu – jei tinklo nėra, reikės 4G LTE Wi-Fi USB modemo arba kartotuvo.

DUK

Kuo D105-12 skiriasi nuo D105-10?
Įvestys ir funkcijos tos pačios; D105-12 turi išorinę Wi-Fi anteną, prie jo galima prijungti nuotolinę anteną.

Kada rinktis D105-12, o ne D105-10?
Kai skydas metalinis, įrenginys bus rūsyje ar katilinėje arba maršrutizatorius toli.

Ar nuotolinė antena įeina į komplektą?
Ne, nuotolinė Wi-Fi antena (3 m, 2 dB) perkama atskirai.

Kur tvirtinti nuotolinę anteną?
Ant metalinio skydo viršaus ar šono magnetiniu pagrindu, maršrutizatoriaus kryptimi ir atokiau nuo galios kabelių.

Ar galima naudoti be Wi-Fi tinklo?
Taip, per 4G LTE Wi-Fi USB modemą su SIM kortele.

Kokius jutiklius galima prijungti?
Visus grupės D105 jutiklius: impulsinius, 1-Wire, analoginius 0,1–18 V DC ir RS485.

Smart-MAIC D105-12 – impulsų analizatorius su išorine Wi-Fi antena

D105-12 – universalus impulsų analizatorius su išorine Wi-Fi antena ir galimybe prijungti 3 m nuotolinę anteną. Rinkitės metaliniams skydams, rūsiams ir vietoms, kur Wi-Fi signalas silpnas.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
