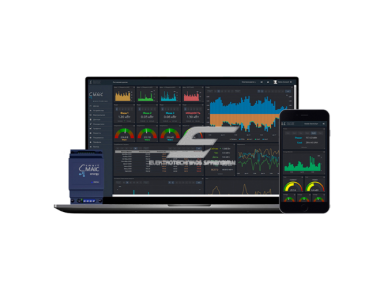

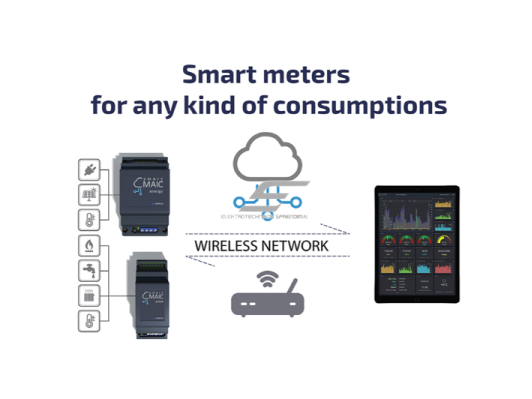

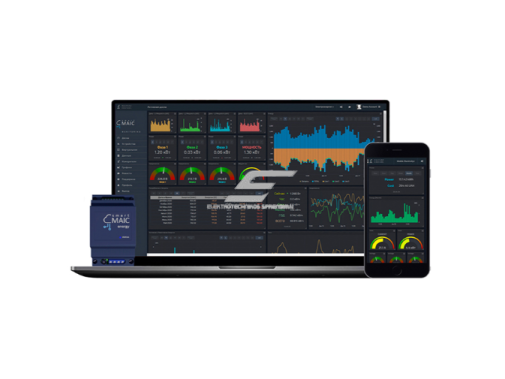

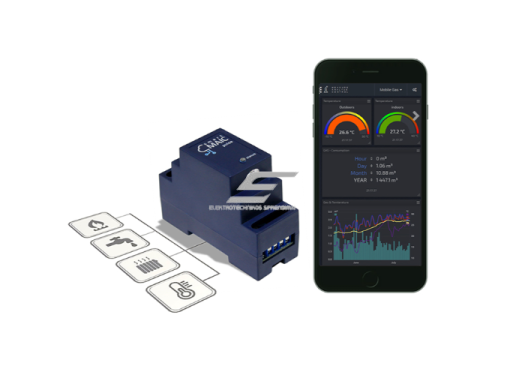

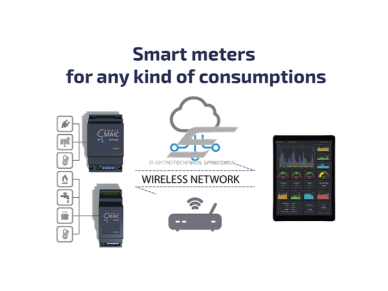

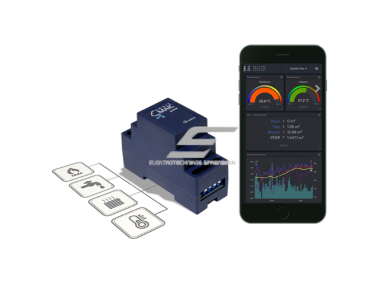

Smart-MAIC D105-10 – universalus impulsų analizatorius DIN bėgeliui, kuris surenka vandens, dujų, šilumos ir kitų skaitiklių impulsus bei jutiklių rodmenis ir per Wi-Fi siunčia juos į debesį. Wi-Fi antena integruota korpuse, todėl jokių papildomų antenų ar kabelių nereikia.

Įvestys, ryšys ir integracija

• Impulsų įvestys (2 vnt.) – Vandens, dujų, šilumos, kuro ar elektros skaitikliams su impulsiniu išėjimu, pvz. sausu kontaktu ar magnetiniu jutikliu NO5W. Debesyje nurodoma skaitiklio impulso vertė.
• 1-Wire įvestis – Iki 5 temperatūros jutiklių DS18b20 vienoje linijoje ARBA vienas DHT22 / D280 (temperatūra, drėgmė, slėgis). Jutikliai jungiami tiesiai prie D105 gnybtų.
• Analoginė įvestis 0,1–18 V DC – Slėgio (G1/4), lygio (mH2O), šviesos, pH, TDS ir kitiems jutikliams su įtampos išėjimu. Jutikliams su 12–24 V DC maitinimu reikia atskiro maitinimo šaltinio, o jų išėjimas neturi viršyti 18 V.
• RS485 (įvesties / išvesties režimas) – Modbus jutikliams CO2-5000, T4W, T5W, 4in1, D105 Solar arba kitai įrangai, pvz. inverterio duomenims nuskaityti. Extended versijoje D105 gali veikti kaip Modbus Server ir pateikti duomenis SCADA ar valdikliui.
• Wi-Fi su integruota antena – 2,4 GHz Wi-Fi per korpuse įmontuotą anteną – jokių išorinių detalių. Tinka plastikiniam skydeliui ar patalpai, kur signalas stabilus.
• Debesis, MQTT, API – Duomenys siunčiami į nemokamą smart-MAIC debesį, per MQTT ir API (Standard – kas 60 s, Extended – kas 5 s). Kur Wi-Fi nėra – per 4G LTE Wi-Fi USB modemą.
• Relė (< 50 W) – Nuotoliniam įrangos valdymui: mažai apkrovai tiesiogiai arba kontaktoriaus ritei.

• 2 impulsų įvestys – vandens, dujų, šilumos ar kuro apskaita be rankinio rodmenų nurašymo
• 1-Wire įvestis – iki 5 temperatūros taškų arba temperatūra ir drėgmė vienu jutikliu
• Analoginė įvestis 0,1–18 V DC – slėgis, lygis, šviesa, pH, TDS ir kiti įtampos signalai
• RS485 – Modbus jutikliai (CO2, vėjas, dirvožemis, saulės spinduliuotė) ar kita įranga
• Relė < 50 W – nuotolinis įrangos valdymas
• Integruota Wi-Fi antena – jokių išorinių detalių, tvarkingas montavimas skydelyje
• Debesis, MQTT, API – grafikai, ataskaitos ir integracija į kitas sistemas

• D105-12 – Tas pats analizatorius, tik su išorine Wi-Fi antena ir galimybe prijungti 3 m nuotolinę anteną – metaliniams skydams ir silpno signalo vietoms.
• D103 tinklo analizatoriai – Matuoja elektros parametrus (įtampą, srovę, galią, energiją); D105 skaičiuoja impulsus ir jutiklių reikšmes – vandeniui, dujoms, šilumai, aplinkai.
• PQ-4G – Pramoninis Modbus → 4G ryšio modulis su RJ45 – tik duomenų perdavimo kanalas. D105-10 pats renka duomenis ir siunčia juos per Wi-Fi.

• Namų ir butų vandens bei dujų skaitiklių nuotolinė apskaita
• Nuomojami būstai – sąnaudų paskirstymas nuomininkams
• Katilinės ir šilumos punktai – temperatūros ir slėgio stebėjimas
• Serverinės ir sandėliai – temperatūros ir drėgmės kontrolė
• Šiltnamiai ir ūkiai – oro bei dirvožemio parametrai
• Vandens talpos ir gręžiniai – lygio ir slėgio stebėjimas
• Plastikiniai skydeliai ir patalpos su stipriu Wi-Fi signalu

• Montuoti ir jungti 230 V maitinimą turi kvalifikuotas elektrikas, išjungus įtampą
• Analoginėje įvestyje neviršykite 18 V DC
• Jutikliams su 12–24 V DC maitinimu naudokite atskirą maitinimo šaltinį (į komplektą neįeina)
• Relės apkrovą ribokite iki < 50 W, didesnę galią junkite per kontaktorių
• Metalinis skydas slopina Wi-Fi – prieš montavimą patikrinkite signalą skydo viduje uždarytomis durelėmis
• Signalinių laidų neveskite kartu su galios kabeliais

Greitas pasirinkimo gidas

Smart-MAIC D105-10 – impulsų analizatorius su integruota Wi-Fi antena

D105-10 surenka vandens, dujų ir šilumos skaitiklių impulsus bei jutiklių duomenis ir per integruotą Wi-Fi anteną siunčia juos į debesį. Rinkitės plastikiniam skydeliui ir vietai su stabiliu Wi-Fi signalu.
