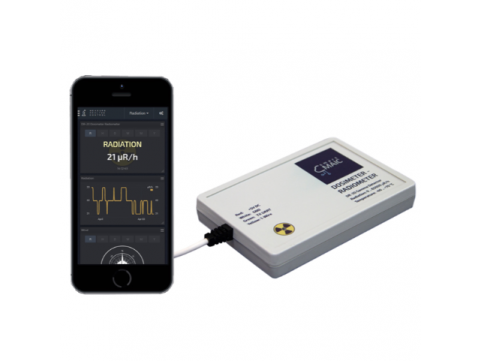

DR-20 – dozimetras-radiometras su integruotu temperatūros jutikliu, skirtas nuolatiniam radiacinio fono stebėjimui per smart-MAIC D105 impulsų analizatorių. Gamintojo teigimu, jis matuoja gama fono lygį, sukauptą dozę ir aplinkos temperatūrą realiu laiku.

Prijungimas prie D105 ir integracija

• 1-Wire įvestis (gnybtas 4) – Geltonas laidas (1-Wire) jungiamas prie D105 gnybto 4. DR-20 užima visą 1-Wire įvestį – kartu su DS18b20, DHT22 ar D280 jis nejungiamas.
• Maitinimas (gnybtai 6 ir 1) – Raudonas laidas – gnybtas 6 (+5 V DC iš D105), baltas – gnybtas 1 (GND). Žalias laidas (TX UART) su D105 nenaudojamas – jis skirtas trečiųjų šalių įrenginiams (UART 9600 bodų, 5 V).

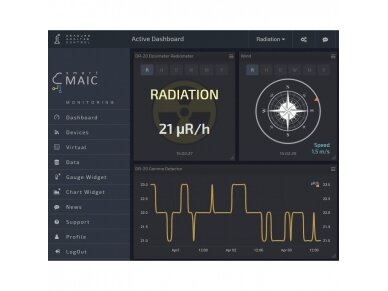

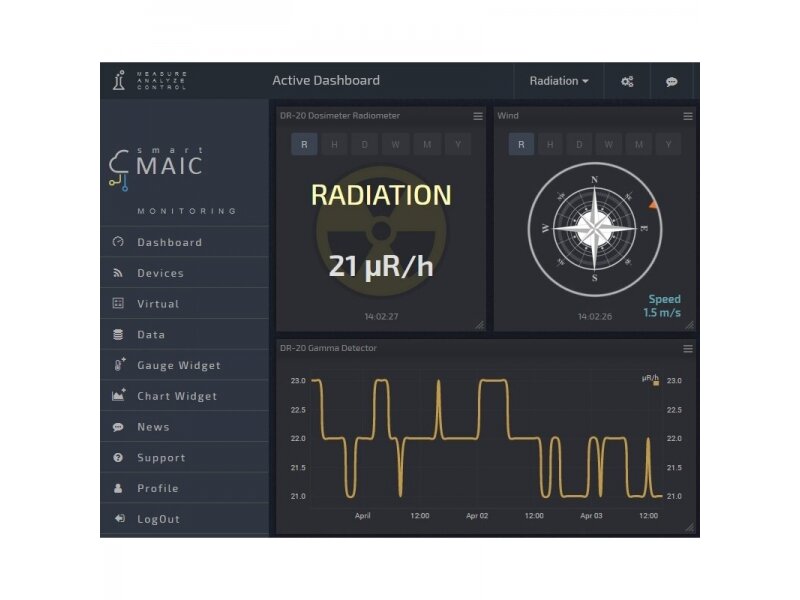

• Konfigūracija ir duomenys – D105 nustatymuose „Counter config“ pasirenkamas radiacijos jutiklis, palaukiama 15 s ir „Current Data“ lange spaudžiama „Refresh“. T1 – temperatūra, T2 – μR/h, T3 – impulsai per minutę.

• Nuolatinis gama fono matavimas – ištisinė istorija, ne pavieniai matavimai.
• Platus diapazonas 0…65000 μR/h – nuo natūralaus fono iki aukštų lygių.
• Temperatūra tame pačiame prietaise – papildomas parametras be atskiro jutiklio.
• Atnaujinimas kas 10 s – greita reakcija į pokyčius.
• Pranešimai ir relė – signalas ar įrangos įjungimas viršijus ribą.
• UART išvestis – galimybė jungti prie trečiųjų šalių valdiklių be D105.

• DS18b20 – Matuoja tik temperatūrą, bet tikslumu ±0,5 °C ir iki 5 vnt. vienoje įvestyje; DR-20 temperatūra – papildomas parametras prie radiacijos.
• D280 – Taip pat jungiamas prie 1-Wire įvesties ir matuoja temperatūrą, drėgmę bei slėgį; radiacijos nematuoja. Viename D105 – arba D280, arba DR-20.
• D105 Solar – Matuoja saulės spinduliuotę (W/m²) per RS485 – tai šviesos energija, ne jonizuojančioji spinduliuotė.

• Savivaldybių ir bendruomenių aplinkos stebėsena
• Civilinės saugos ir parengties objektai
• Mokyklų ir universitetų fizikos laboratorijos
• Metalo laužo supirkimo aikštelės (orientacinis fono stebėjimas)
• Privatūs namai ir sodybos
• Meteostotelės kartu su kitais D105 jutikliais

• Jutiklį junkite tik išjungę D105 maitinimą.
• Žalią TX UART laidą izoliuokite – su D105 jis nenaudojamas.
• Laikykitės laidų spalvų: raudonas – gnybtas 6, baltas – 1, geltonas – 4.
• Lauke montuokite apsauginėje dėžutėje – darbinė drėgmė iki 95 % RH, be tiesioginio vandens.
• Nekeiskite prietaiso vietos dažnai – istorija palyginama tik toje pačioje vietoje.

Greitas pasirinkimo gidas

DR-20 dozimetras-radiometras smart-MAIC D105 analizatoriui

DR-20 nuolat matuoja gama foną 0…65000 μR/h ir temperatūrą −40…+70 °C, jungiamas prie D105 1-Wire įvesties ir maitinamas 5 V. Fono istorija ir pranešimai smart-MAIC debesyje.
