  • Slėgio jutiklis vandeniui, orui, dujoms | 0–1,2 MPa (12 bar) | 0,5–4,5 V | G1/4 | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | G1/4

    Kodas: G1/4

    Plieninis slėgio jutiklis su G1/4 sriegiu vandens, oro ir dujų slėgiui 0–1,2 MPa (12 bar) matuoti. Jungiamas prie smart-MAIC D105 analoginės įvesties, išėjimas 0,5–4,5 V. Atskiro maitinimo nereikia – 5 V teikia D105.

  • Slėgio jutiklis vandeniui, orui, dujoms | 0–1,2 MPa (12 bar) | 0,5–4,5 V | G1/4 | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | G1/4

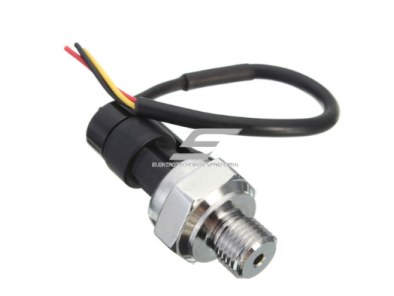

    G1/4 – plieninis slėgio jutiklis vandens, oro ir dujų sistemoms iki 1,2 MPa (12 bar). Jis įsukamas į G1/4 lizdą ir jungiamas prie smart-MAIC D105 impulsų analizatoriaus analoginės įvesties. Jutiklis slėgį paverčia 0,5–4,5 V įtampa, kurią D105 perskaičiuoja į barus.

    Pagrindinė mintis:
    Slėgis – vienas pirmųjų ženklų, kad sistemoje kažkas negerai: krenta šildymo slėgis, sustoja siurblys, užsikemša filtras, nesandarus kompresoriaus tinklas. Su šiuo jutikliu tai matote debesyje ir gaunate pranešimą, o ne sužinote po gedimo. Atskiro maitinimo nereikia – jutiklį maitina D105.
    Diapazonas
    0–1,2 MPa / 12 bar
    Išėjimas
    0,5–4,5 V DC
    Tikslumas
    ±3 %
    Maitinimas
    5 V DC iš D105

    Prijungimas prie D105 ir integracija

    • Analoginė įvestis 0,1–18 V DC – Signalinis (geltonas) laidas jungiamas prie D105 gnybto 5 (ADC). Jutiklio išėjimas 0,5–4,5 V – gerokai mažiau už 18 V ribą.
    • Maitinimas iš D105 – Raudonas laidas – į gnybtą 6 (+5 V), juodas – į gnybtą 1 (GND). Atskiro maitinimo šaltinio nereikia.
    • Perskaičiavimas – Valdymo skydelio aritmetinėje operacijoje: bar = (U − 0,5) × 3. Relės ar pranešimo ribai įtampa: U = (bar + 1,5) / 3.
    • Debesis, MQTT, API – Slėgis rodomas grafike, perduodamas per MQTT ir API, gali valdyti D105 relę.

    Veikimo principas

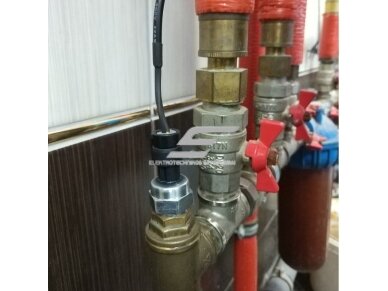

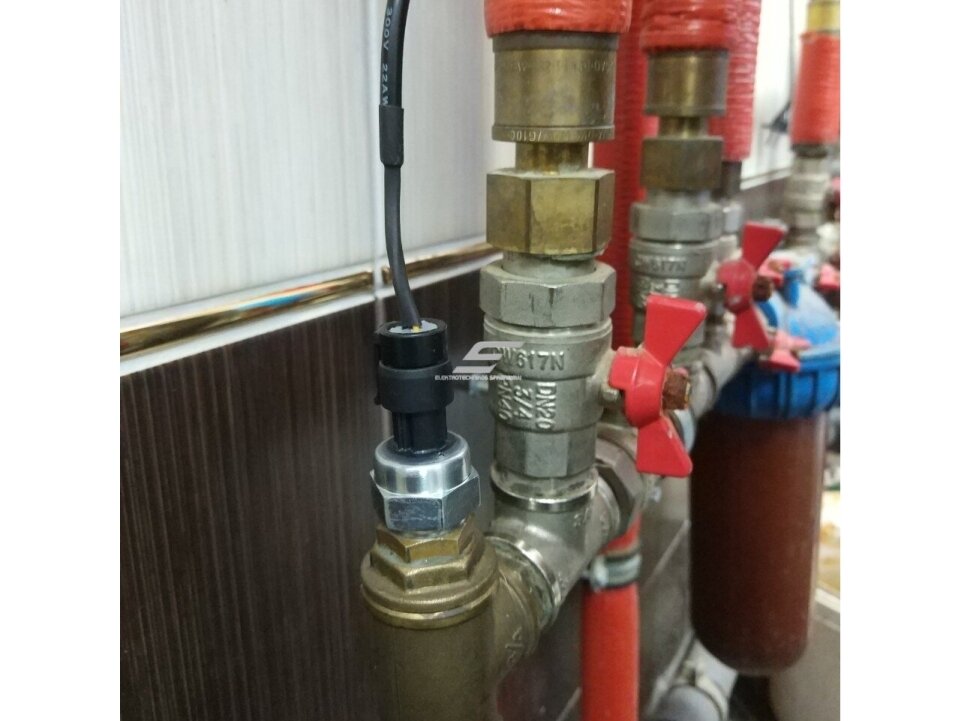

    Jutiklis įsukamas į G1/4 lizdą (trišakį, manometro vietą ar kolektorių) ir sandarinamas. Laidai jungiami prie D105: juodas – 1 (GND), geltonas – 5 (ADC), raudonas – 6 (+5 V).

    Slėgiui didėjant nuo 0 iki 12 bar, jutiklio išėjimo įtampa kinta tiesiškai nuo 0,5 iki 4,5 V – 1 V atitinka 3 bar. D105 matuoja įtampą analogine įvestimi.

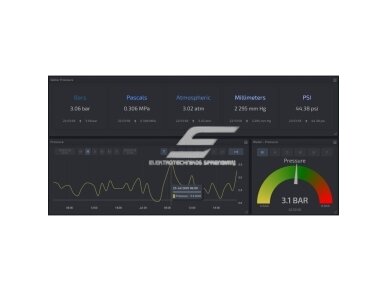

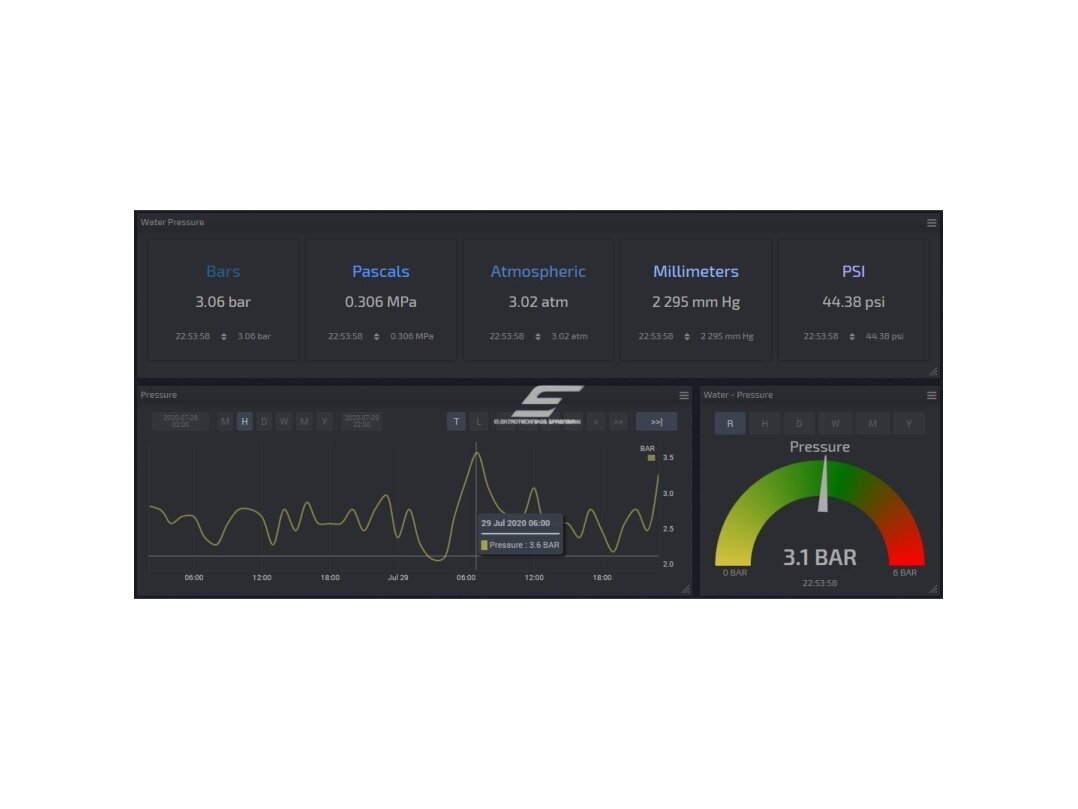

    Valdymo skydelyje formulė paverčia įtampą barais (arba MPa, psi); matote esamą slėgį, istoriją ir gaunate pranešimą, kai slėgis išeina už nustatytų ribų.

    Kuo naudingas G1/4 slėgio jutiklis?
    Tai paprasčiausias būdas į D105 sistemą įtraukti slėgio stebėseną: trys laidai, maitinimas iš paties D105, viena formulė. Slėgio istorija padeda rasti nuotėkius, siurblio ar hidroforo gedimus dar prieš jiems tampant avarija.

    Techninės specifikacijos

    Prekės tipas Slėgio jutiklis vandeniui, orui, dujoms
    Gamintojas / modelis smart-MAIC / G1/4
    Darbinis slėgis 0–1,2 MPa / 12 bar / 175 psi
    Tikslumas ±3 %
    Perkrovos slėgis 2,4 MPa
    Išėjimo signalas 0,5–4,5 V DC
    Maitinimas 5 V DC
    Darbinė temperatūra 0…+85 °C
    Sriegis G1/4
    Medžiaga plienas
    Jungimas prie D105 analoginė įvestis (gnybtas 5), maitinimas iš gnybto 6 (+5 V), GND – gnybtas 1

    Pagrindinės funkcijos

    • Slėgio matavimas 0–12 bar – tinka vandentiekiui, šildymui, suslėgtam orui.
    • Tiesinis 0,5–4,5 V išėjimas – paprastas perskaičiavimas: 1 V = 3 bar.
    • Maitinimas iš D105 – nereikia papildomo maitinimo šaltinio.
    • Perkrovos atsparumas iki 2,4 MPa – atlaiko trumpalaikius hidraulinius smūgius iki dvigubo diapazono.
    • Ribos ir pranešimai – D105 praneša apie per žemą ar per aukštą slėgį ir gali valdyti relę.
    • Rodymas bar, MPa, psi – vienetą pasirenkate formule valdymo skydelyje.

    Kuo skiriasi nuo panašių prekių?

    • mH2O lygio jutiklis – Panardinamas į vandenį ir rodo lygį 0…10 m, jungiamas į tą pačią analoginę įvestį, bet reikalauja 24 V DC maitinimo; G1/4 įsukamas į vamzdyną ir maitinamas iš D105.
    • DN15 srauto jutiklis – Matuoja ne slėgį, o pratekėjusį kiekį (impulsai) ir jungiamas į impulsų įvestį – kartu su G1/4 parodo ir slėgį, ir suvartojimą.
    • TDS Level – Taip pat naudoja D105 analoginę įvestį, todėl vienoje D105 kartu su G1/4 neveiks – kiekvienam analoginiam jutikliui reikia atskiro D105.

    Kur naudojamas?

    • šildymo sistemos slėgio kontrolė
    • hidroforo ir siurblinės stebėsena
    • vandentiekio įvado slėgis daugiabutyje ar įmonėje
    • suslėgto oro tinklai ir kompresoriai
    • drėkinimo sistemos ir filtrų užsikimšimo kontrolė
    • technologiniai vandens kontūrai gamyboje

    Naudojimas pagal poreikį

    Daugiabučio administratoriui.
    Mato šildymo ir vandentiekio slėgį nuotoliu ir gauna pranešimą, kai jis krenta žemiau normos.
    Sodybos su gręžiniu savininkui.
    Stebi hidroforo slėgį ir laiku pastebi, kad siurblys dirba per dažnai ar nebepasiekia slėgio.
    Gamybos įmonės mechanikui.
    Seka suslėgto oro tinklo slėgį ir pagal istoriją aptinka nuotėkius ar kompresoriaus problemas.

    Praktinis panaudojimas

    Jeigu name su dujiniu katilu žiemą krenta šildymo sistemos slėgis, tada G1/4 jutiklis prie D105 nuolat matuoja slėgį ir, jam nukritus žemiau 1 bar, siunčia pranešimą. Savininkas papildo sistemą anksčiau, nei katilas sustoja dėl per žemo slėgio.

    Pliusai

    • nereikia atskiro maitinimo – 5 V teikia D105
    • paprastas trijų laidų jungimas
    • tiesinis signalas ir aiški formulė
    • perkrovos slėgis 2,4 MPa
    • plieninis korpusas ir standartinis G1/4 sriegis
    • duomenys debesyje, pranešimai ir relės valdymas

    Minusai / ribojimai

    • D105 turi vieną analoginę įvestį – kartu su mH2O, TDS, pH ar TEMT6000 jutikliu vienoje D105 jo nenaudosite
    • tikslumas ±3 % – tinka stebėsenai, bet ne apskaitai ar kalibravimui
    • darbinė temperatūra iki +85 °C – tiesiogiai karšto garo ar perkaitinto vandens linijose netinka
    • diapazonas iki 12 bar – aukštesnio slėgio sistemoms rinkitės kitą 0–10 V jutiklį su atskiru maitinimu

    Saugos ir montavimo pastabos

    • Prieš montuodami ar demontuodami jutiklį, sumažinkite slėgį sistemoje iki nulio.
    • Sandarinkite sriegį sistemai tinkama medžiaga ir neperveržkite.
    • Dujų sistemose montavimą patikėkite atestuotam specialistui ir laikykitės dujų įrenginių taisyklių.
    • Laidų nesupainiokite: +5 V – tik į gnybtą 6, signalas – į gnybtą 5.
    • Signalinį kabelį tieskite atskirai nuo 230 V laidų, kad sumažintumėte trukdžius.

    Greitas pasirinkimo gidas

    0–12 bar
    0,5–4,5 V
    5 V iš D105
    G1/4
    Tinka, kai reikia:
    • nuotoliu stebėti slėgį vandens, šildymo ar oro sistemoje
    • gauti pranešimą apie slėgio kritimą
    • paprasto jungimo be papildomo maitinimo
    Patikrinkite prieš naudojimą:
    • ar D105 analoginė įvestis laisva
    • ar sistemos slėgis neviršija 12 bar
    • ar terpės temperatūra neviršija +85 °C
    Svarbus priminimas: Jutiklis veikia tik su D105 ir užima vienintelę jo analoginę įvestį. Jis nepakeičia apsauginio slėgio vožtuvo ir nėra slėgio apsaugos įtaisas.

    DUK

    Prie kurios D105 įvesties jungiamas jutiklis?
    Prie analoginės įvesties – gnybto 5 (ADC); maitinimas iš gnybto 6 (+5 V), GND – gnybtas 1.
    Ar reikia atskiro maitinimo šaltinio?
    Ne, 5 V maitinimą teikia pats D105.
    Kaip įtampą paversti barais?
    bar = (U − 0,5) × 3; formulė įrašoma valdymo skydelio aritmetinėje operacijoje.
    Ar galima matuoti dujų slėgį?
    Gamintojas nurodo, kad jutiklis skirtas vandeniui, orui ir dujoms; dujų sistemose montavimą atlikite pagal galiojančias taisykles.
    Ar galima prie vienos D105 jungti du slėgio jutiklius?
    Ne, D105 turi vieną analoginę įvestį; antram jutikliui reikia kito D105.
    Ką rodys jutiklis esant 0 bar?
    Apie 0,5 V; formulė su sąlyga U > 0,5 rodo 0 bar.

    Slėgio jutiklis G1/4 smart-MAIC D105 analizatoriui

    G1/4 slėgio jutiklis matuoja vandens, oro ir dujų slėgį 0–1,2 MPa (12 bar) ir jungiamas prie smart-MAIC D105 analoginės įvesties su maitinimu iš D105. Tinka šildymo, vandentiekio ir suslėgto oro sistemoms.
