  •   3-ühes paindlik Rogowski mähis | 6000 A | 50 mV/kA | 2 m kaabel | RJ45 / RJ12 | NRC-200 mähise mudel | STP-6K

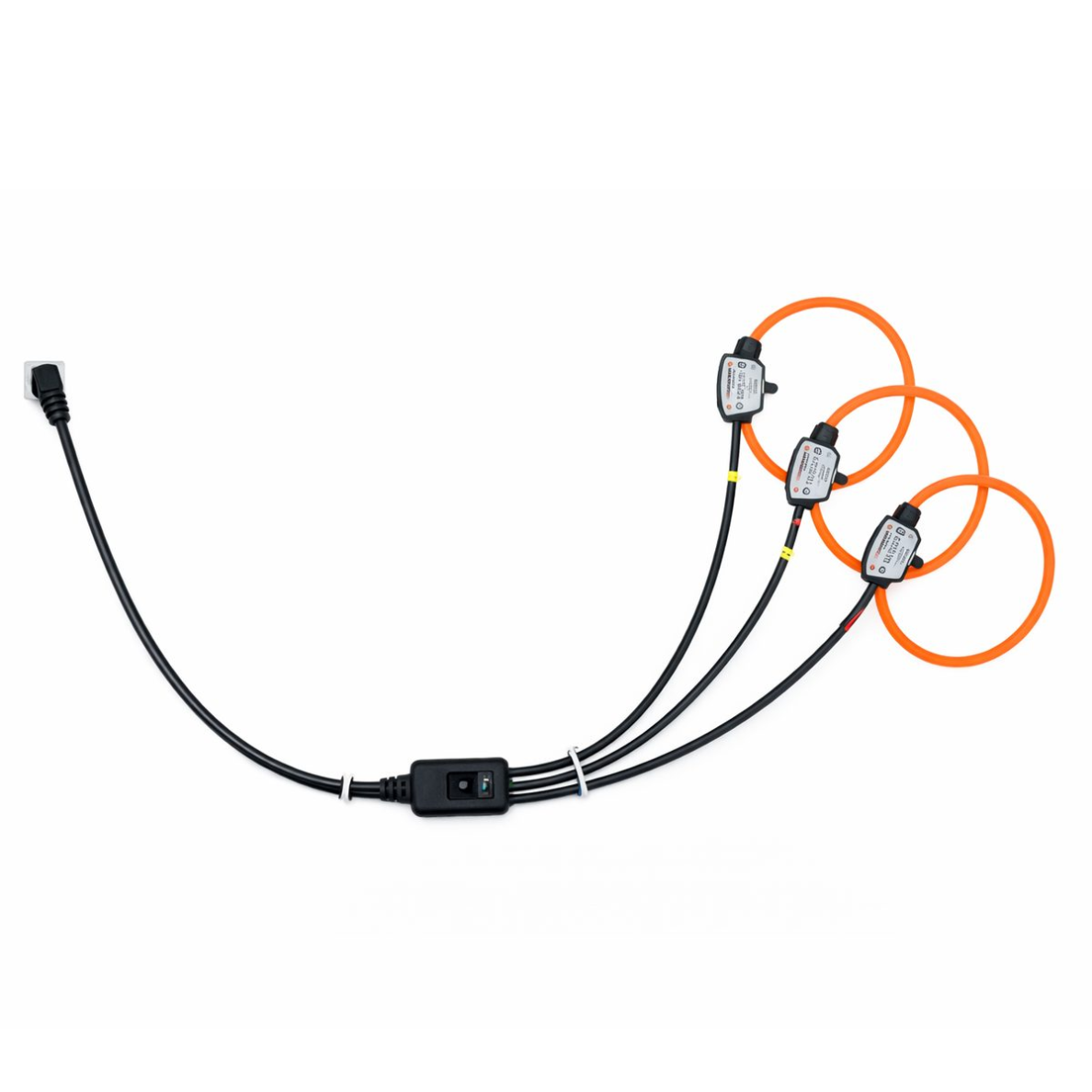

    3-ühes paindlik Rogowski mähis | 6000 A | 50 mV/kA | 2 m kaabel | RJ45 / RJ12 | NRC-200 mähise mudel | STP-6K

    Tootekood: ESSTP-6K
    Küsi
    Hind 348.48 € KM-ga
    ( 288.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    3-in-1 paindlik Rogowski mähis, mis on mõeldud voolu mõõtmiseks kolmefaasilistes elektrisüsteemides kuni 6000 A.
    Ühes komplektis on integreeritud kolm paindlikku NRC-200 tüüpi Rogowski mähist, mis võimaldavad ohutult, kiiresti ja ilma voolu katkestamata paigaldada need suure läbimõõduga juhtmete või jaotussiinide ümber. Tänu suurele siseläbimõõdule (200 mm), kõrgele täpsusele ja 85 mV/kA väljundsignaalile sobib mähis tööstuslikele jaotuskappidele, alajaamadele, generaatoritele, trafodele ja suure võimsusega liinidele, kus traditsioonilised voolutrafod muutuvad ebapraktiliseks.

  • Info

    Tehnilised andmed

    Tüüp: Paindlik Rogowski mähis
    Mudel: STP-6K
    Mähise tüüp: NRC-200
    Faasid: 3 (3-in-1)
    Mähise siseläbimõõt: 200 mm
    Nimivool: 6000 A
    Täpsus: ±0,5 % (1 % kuni 100 % nimivoolust)
    Signaali suhe: 50 mV/kA @50 Hz
    Signaalikaabli pikkus: 2 m
    RJ45 / RJ12 kaabli pikkus: 0,15 m
    Ühilduvus: RJ45 pistik – ME337NR seeria analüsaatoritele; RJ12 pistik – ME131, ME231H analüsaatoritele

    Funktsioonid

    Kolmefaasiline voolumõõtmine ühe ühendusega – kolm mähist ühes kaablis
    Suure läbimõõduga juhtmete mõõtmine – 200 mm siseläbimõõt
    Paigaldus ilma voolu katkestamata – maksimaalne ohutus
    50 mV/kA signaal – stabiilne ja täpne suurte voolude mõõtmine
    RJ45 / RJ12 pistikud – kiire, korrektne ja usaldusväärne ühendus

    Kasutamine

    Elektrikutele: Kiire kolmefaasiliste voolude ühendamine, mugav töö kitsastes elektrikappides, voolu katkestamine pole vajalik
    Inseneridele / energeetikaspetsialistidele: Täpsed mõõtmised auditite ja analüüsi jaoks, lihtne integreerimine võimsusanalüsaatoritega, usaldusväärsed andmed pikaajaliseks seireks
    Tööstus- ja ärirajatistele: Pidev koormuste ja voolude jälgimine, energiatarbimise kontroll, sobib jaotuskappidele, alajaamadele ja tootmisliinidele

    Plussid

    Mõeldud vooludele kuni 6000 A
    Suur 200 mm siseläbimõõt
    Paindlik konstruktsioon – paigaldus igas olukorras
    Kõrge täpsus ±0,5 %
    3-in-1 lahendus kolmefaasilistele süsteemidele

    Miinused

    Mõeldud professionaalseks kasutamiseks
    Vajab ühilduvat võimsusanalüsaatorit

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
