Vee-, gaasi- ja mullaandurid | rõhk, vool, nivoo, pH, TDS
-
Rõhu-, voolu-, nivoo-, pH-, TDS- ja mullaandurid ning magnetiline impulssandur gaasiarvestile – impulssanalüsaatorile smart-MAIC D105.
-
Vee-, gaasi- ja mullaandurid – rõhk, vool, nivoo, kvaliteet ja arvestite impulsid
Veevarustuse, kütte, kastmise ja gaasiarvestuse jälgimiseks D105 kaudu. Tabelist on näha, millisesse sisendisse iga andur ühendatakse ja kas see vajab eraldi toidet.
Toode Mida mõõdab / milleks Ühendamine Toide G1/4 vee, õhu või gaasi rõhk 0–1,2 MPa (12 bar), väljund 0,5–4,5 V analoog 0,1–18 V DC D105-lt (5 V) DN15 veevool kuni 30 l/min, ~450 imp/l, G1/2" impulsssisend D105-lt (5 V) mH2O veetase 0…10 m H2O, väljund 0–10 V, IP68 analoog 0,1–18 V DC 24 V DC (eraldi, ei kuulu komplekti) pH Level vee pH 0…14, 0,2 pH – vajab kalibreerimist analoog 0,1–18 V DC D105-lt (5 V) TDS Level lahustunud soolad 0…1000 ppm, ±10% analoog 0,1–18 V DC D105-lt (5 V) 4in1 mulla temperatuur, niiskus, EC ja pH; vajab D105 Extended RS485 5–24 V DC (eraldi, ei kuulu komplekti) NO5W herkon magnetiga gaasi- või veearvestile, NO, max 5 W impulsssisend pole vaja ⚠ Kontrollige enne ostu
- D105-l on üks analoogsisend – rõhu-, nivoo-, pH- ja TDS-anduritest saab korraga ühendada ainult ühe.
- mH2O andur vajab eraldi 24 V DC allikat; ärge kunagi ühendage 24 V D105 sisendisse.
- 4in1 andur vajab eraldi 5–24 V DC toidet ja D105 Extended litsentsi (Modbus).
- NO5W töötab ainult arvestiga, milles on impulsside jaoks magnet.
⚡ Ohutu paigaldus. D105 ja teised 230 V seadmed paigaldatakse kilpi DIN-liistule – need ühendab kvalifitseeritud elektrik pärast pinge väljalülitamist. Paigaldage nõrkvoolu andurite juhtmed jõukaablitest eraldi.
Korduma kippuvad küsimused
Mitu voolu- või arvestipunkti saab ühendada ühe D105-ga?
Kaks – D105-l on kaks impulsssisendit.
Kas rõhu- ja nivooanduri saab koos ühendada?
Mitte ühe D105-ga – mõlemad kasutavad ainsat analoogsisendit.
Kas NO5W sobib igale gaasiarvestile?
Ainult arvestile, mille loendusmehhanismis on magnet – see on märgitud arvesti dokumentides.
1 - 7 / 7

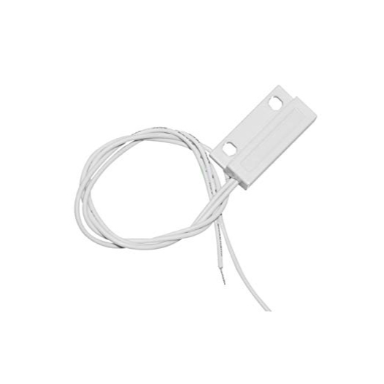

Magnetiline impulssandur (pilliliti) | NO | max 5 W | impulsisisend | impulssanalüsaatorile D105 | smart-MAIC | NO5WTootekood: NO5WHind 5.61 € KM-ga( 4.64 € KM-ta )

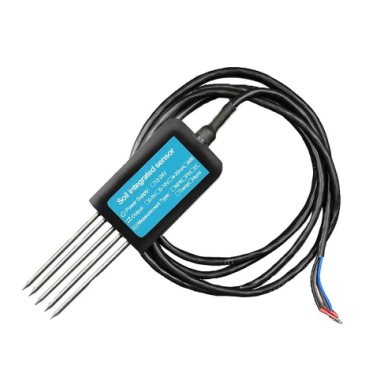

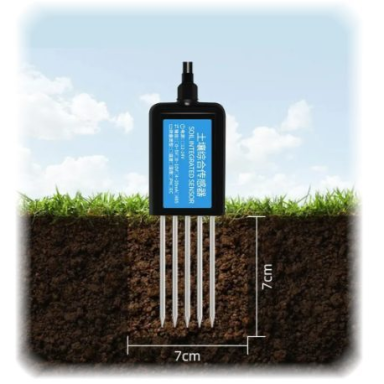

Mullaandur 4in1 | temperatuur, niiskus, EC, pH | RS485 Modbus RTU | 5–24 V DC | impulssanalüsaatorile D105 | smart-MAIC | 4in1Tootekood: 4in1Hind 52.27 € KM-ga( 43.20 € KM-ta )

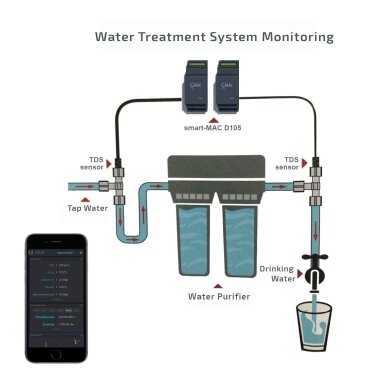

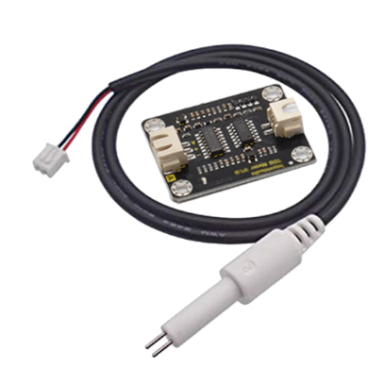

TDS (lahustunud soolade) andur | 0…1000 ppm | 0…2,3 V | 5 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | TDS LevelTootekood: TDS LevelHind 52.27 € KM-ga( 43.20 € KM-ta )

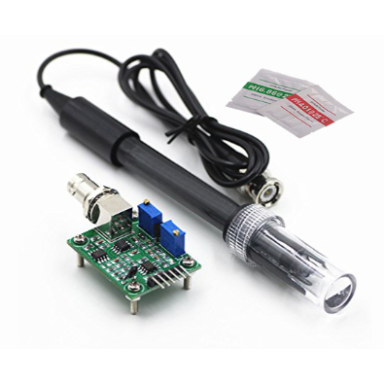

pH-taseme andur | pH 0…14 | 5 V DC | 80 cm kaabel | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | pH LevelTootekood: pH LevelHind 57.89 € KM-ga( 47.84 € KM-ta )

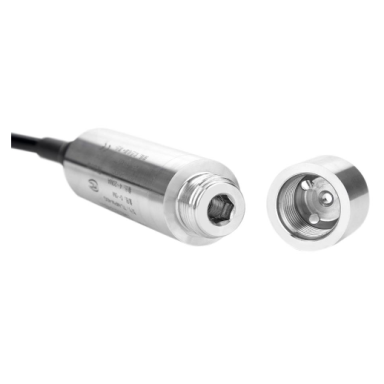

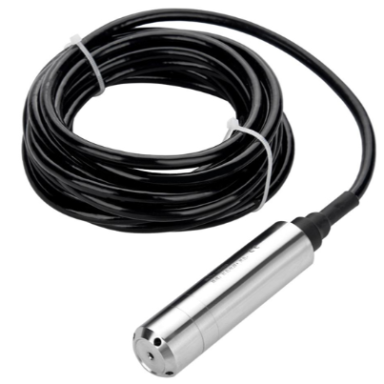

Veetaseme (sügavuse) andur | 0…10 m H2O | 0–10 V | 24 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | mH2OTootekood: mH2OHind 191.66 € KM-ga( 158.40 € KM-ta )

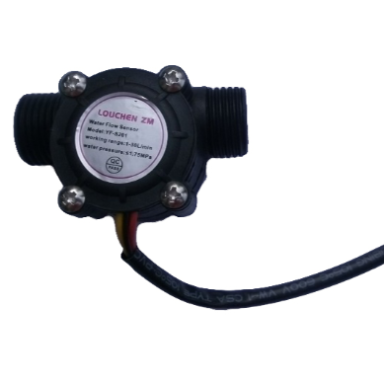

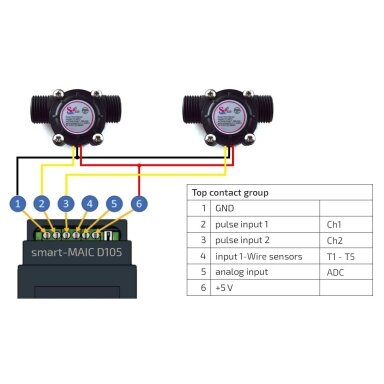

Veevooluandur | kuni 30 l/min | ~450 imp/l | G1/2" (DN15) | 5 V DC | impulsisisend | impulssanalüsaatorile D105 | smart-MAIC | DN15(G1/2")Tootekood: DN15(G1/2")Hind 38.53 € KM-ga( 31.84 € KM-ta )

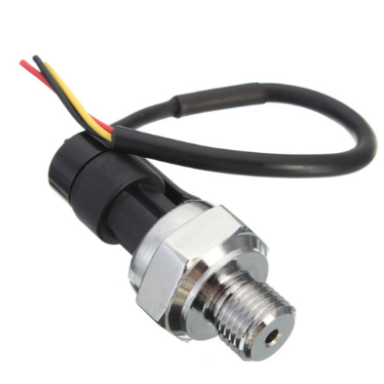

Rõhuandur veele, õhule, gaasile | 0–1,2 MPa (12 bar) | 0,5–4,5 V | G1/4 | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | G1/4Tootekood: G1/4Hind 46.27 € KM-ga( 38.24 € KM-ta )
