Sagedusmuundurid mootori kiiruse reguleerimiseks
-
Sagedusmuundurite juhend: 230 V võrgust PROFINETini
Siin on kiire valik olukorra järgi, kuidas muundur töötab, kuidas valida mootori voolu järgi, tootjate võrdlus, tarvikud, ühendusskeem koos selgitustega, levinumad vead ja vastused olulisematele küsimustele.
Värvide tähendus: ■ teave · ■ kasu, lahendus · ■ ⚠ kontrollige · ■ ⚡ ohutus, vead
Sisukord: Mida vajate? · Kuidas töötab · Lihtne või nutikas · Kuidas valida · Tootjad · Tarvikud · Skeem · Mida kontrollida · Vead · KKK · AllikadMida vajate? Kiire valik
Olukord Lahendus Kust otsida Töökojas või maakodus on ainult 230 V, aga pingil on kolmefaasiline mootor Ühefaasiline sisend → kolmefaasiline 230 V väljund. Mootor 230/400 V ühendatakse kolmnurka (Δ). Võimsus kuni 4 kW 1,5 kW, 2,2 kW, kõik 1F Ventilatsiooni ventilaator või tsirkulatsioonipump, 400 V Kolmefaasiline muundur, pumba- ja ventilaatorirežiim, kiirus 0–10 V signaali või anduri järgi 1,5 kW, 7,5 kW, kõik 3F Seade õues, niiskes ruumis, pestav IP66 muundur paigaldatakse mootori lähedale ilma kilbita EP66 2,2 kW, EP66 5,5 kW, Eura Drives 3F Masinat juhib Siemensi PLC PROFINETi kaudu SINAMICS G120C integreeritud PROFINET / EtherNet/IP liidesega G120C 5,5 kW, Siemens Konveier, segisti, pakkemasin Kompaktne muundur 150 % ülekoormusvõimega käivitamiseks, Modbus / CANopen ATV320 3 kW, Schneider 3F Mootor on kaugel – kaabel on pikem, kui juhend lubab Väljundi drossel või dV/dt-filter muunduri ja mootori vahel 12 A IP20, tarvikud Suure inertsiga mehhanismi on vaja kiiresti pidurdada Pidurtransistoriga muundur + pidurtakisti 100 Ω 200 W, tarvikud Juhtimine kilbi uksel või teisest kohast Kaugjuhtpult RJ45-kaabliga OLED-pult, kaabel 1 m ✓ Miks see tasub end ära: ventilaatori või pumba puhul asendab muundur siibrit või drosselklappi – vooluhulka reguleerib kiirus, mitte takistus. Sujuv käivitus ilma voolutõuketa, vähem rihmade ja laagrite kulumist ning torustiku hüdraulilisi lööke, sageli üks seade täht-kolmnurk-ahela ja termorelee asemel (võrgupoolne kaitse jääb alles).Kuidas sagedusmuundur töötab
Muundur muudab võrgu vahelduvpinge alalispingeks ja sellest moodustavad transistorid (IGBT) impulssidega uue kolmefaasilise pinge soovitud sagedusega. Asünkroonmootori kiirus sõltub otseselt sagedusest: 4-pooluseline mootor pöörleb 50 Hz juures ~1450 p/min, 25 Hz juures umbes poole aeglasemalt.
Võrk
1F 230 V või 3F 400 V, 50 Hz→Alaldi
AC → DC→DC-ahel
kondensaatorid, ~325 V / ~565 V→Vaheldi (IGBT)
PWM, 0–50 Hz ja rohkem→Mootor
kiirus ∝ sagedusegaℹ Kuidas arvutada säästu (ventilaatorid, pumbad)
Tsentrifugaalventilaatori ja -pumba võimsus muutub teoreetiliselt kiiruse kuubis: P₂ = P₁ × (n₂/n₁)³. Kiiruse vähendamisel 80 %-ni: 0,8³ = 0,51 – vaja on umbes poolt võimsusest. Näide: ventilaator, mis täiskiirusel tarbib 5,5 kW, tarbib 80 % kiirusel teoreetiliselt ~2,8 kW. Tegelik sääst on väiksem süsteemi staatilise rõhu ning muunduri ja mootori kadude tõttu, seega käsitlege arvutust ülemise piirina. Konstantse momendiga mehhanismide (konveierid, kompressorid) puhul väheneb võimsus vaid võrdeliselt kiirusega.
Lihtne või nutikas? 4 juhtimistaset
1Käsitsi
Kiirus seatakse muunduri või kaugjuhtpuldi nuppude / potentsiomeetriga. Käivitus – nupu või lülitiga.
✓ Töökojad, tööpingid, püsikiirusega ventilaator
2Analoogsignaal
0–10 V või 4–20 mA kontrollerilt, termostaadilt või andurilt. Muunduri PI-regulaator suudab ise hoida rõhku või temperatuuri.
✓ Ventilatsioon, püsirõhk veevärgis
3Modbus RTU / CANopen
Kiirust, olekuid, voolu ja vigu loetakse RS485 kaudu. Mitu muundurit ühel liinil.
✓ Hooneautomaatika, mitu ventilaatorit
4PROFINET / EtherNet/IP
Muundur on osa PLC võrgust, diagnostika ja parameetrid juhtsüsteemist.
✓ Tootmisliinid, masinaehitajad
Tase Optidrive E3 Siemens G120C Schneider ATV320 Eura Drives Pult / potentsiomeeter ✓ integreeritud ✓ puldi kaudu (BOP) ✓ integreeritud ✓ integreeritud 0–10 V / 4–20 mA, PI ✓ ✓ ✓ ✓ Modbus RTU ✓ RJ45 ✓ eraldi versioon ✓ ✓ RS485 PROFINET / EtherNet/IP EtherNet/IP – välise adapteri kaudu; PROFINET – puudub ✓ integreeritud sidekaardi kaudu sõltub seeriast – kontrollige Tabel on üldiseks orienteerumiseks. Konkreetset liideste komplekti kontrollige tootekaardilt ja tootja andmelehelt.
Kuidas valida: 4 sammu
1Võrk ja mootori ühendus
Milline on pinge objektil ja mis on kirjas mootori andmesildil (230/400 V või 400/690 V). Sellest sõltuvad muunduri tüüp ja mootori ühendus.
2Mootori vool, mitte ainult kW
Muunduri nimiväljundvool peab olema vähemalt võrdne mootori nimivooluga sellel pingel, millel mootor töötab. kW on vaid orientiir.
3Koormuse iseloom
Ventilaatorile ja pumbale piisab nimivoolust. Konveier, segisti ja kompressor vajavad käivitamiseks varu (sageli 150 % 60 s) – mõnikord ühe suuruse võrra suuremat muundurit.
4Keskkond ja juhtimine
IP20 – ainult kilpi, IP66 – seinale mootori lähedale. Kuidas juhitakse: nuppudega, 0–10 V, Modbus või PROFINET.
Mootori ühendamine vastavalt võrgule
Võrk objektil Muundur Mootor 230/400 V Mootor 400/690 V 1F 230 V 1F sisend → 3F 230 V väljund Kolmnurk (Δ) ✗ ei sobi 3F 400 V 3F sisend → 3F 400 V väljund Täht (Y) Kolmnurk (Δ) ⚠ Väljundpinge ei ületa kunagi sisendpinget: 230 V võrgust 400 V kolmefaasilist pinget ei saa.Näide: mootor 3 kW, andmesildil 230/400 V, Δ 10,4 A / Y 6,0 A (näidisväärtused – vaadake oma mootori andmesilti). 1F 230 V võrgu puhul – ühefaasiline muundur vähemalt 10,4 A väljundvooluga, mootor Δ. 3F 400 V puhul – kolmefaasiline muundur vähemalt 6,0 A, mootor Y.
Tootjad ja seeriad, mis meil on
Seeria Võimsus ja võrk Mille poolest eristub Kust otsida Optidrive E3 (Invertek, UK) 1F 230 V: 0,37–4 kW
3F 400 V: 0,75–37 kWLihtne kasutuselevõtt (14 põhiparameetrit), integreeritud EMÜ-filter, Modbus RTU / CANopen RJ45 kaudu. IP20 ja IP66 versioonid: kood lõpeb „2“ – IP20, „A“ – IP66. 1F, 3F Siemens SINAMICS 3F 400 V: 0,4–37 kW (G120C jt)
PM240-2 jõumoodulid: 4 ja 45 kWG120C – kompaktne, PROFINET / EtherNet/IP või PROFIBUSiga. PM240-2 – ainult jõuosa, töötab koos juhtmooduliga (CU). Siemens Schneider Electric Altivar ATV12: 0,18–0,37 kW 1F
ATV320 / ATV310: 0,37–11 kWATV320 – masinatele, kompaktne, Modbus / CANopen. ATV310 – lihtsam „Easy“. ATV12 – kõige väiksematele mootoritele 230 V võrgust. 1F, 3F Eura Drives 3F 400 V: 0,75–11 kW, 1F: 1,5–2,2 kW EP66 – IP66 korpus EMÜ-filtriga, E600 / E810 – kilpi paigaldamiseks. Hea hinna ja võimaluste suhe. 1F, 3F Teised tootjad üksikmudelid, kuni 75 kW LS, Delta MS300, Danfoss Vacon 100 FLOW (75 kW, IP54), Lenze SMVector, Allen-Bradley PowerFlex – asenduseks, kui on vaja sama mudelit. teised Tarvikud: millal mida vaja on
Tarvik Millal vaja Näide Kaugjuhtpult Juhtimine ja oleku jälgimine kilbi uksel ilma kilpi avamata OPT-2-OPPAD-IN Väline EMÜ-filter Kui on vaja rangemat EMÜ-klassi või keskkond on tundlik (elamud, meditsiin) OPT-2-E3016-20 Sisendi drossel Nõrk võrk, läheduses võimsad trafod, sagedased pingehüpped, vaja vähendada harmoonikuid OPT-2-L3010-20 Väljundi drossel (dV/dt) Pikk mootorikaabel, vana, mitte muunduri jaoks mõeldud mootor. Inverteki andmetel võimaldab suurendada kaabli pikkust kuni 200 % (varjestatud) ja 300 % (varjestamata). Varjestamata kaabel ei vasta EMÜ nõuetele OPT-2-M3012-20 Pidurtakisti Kiire pidurdamine, suur inerts, laskuvad koormad. Muunduril peab olema pidurtransistor OD-BR100-IN Sidetarvikud RS485-kaablid, jagurid, Ethernet-, PROFIBUS-, DeviceNet-adapterid, PC / Bluetooth-võtmed parameetrite jaoks OPT-3-STICK-IN ⚠ Mida enne ostu kontrollida
KibirkštisEnne tellimist pildistan alati mootori andmesildi – sealt on kõik näha: pinge, vool, ühendus.Mida kontrollida Miks see on oluline Mootori andmesilt: pinged ja voolud Δ / Y Selle järgi valitakse muundur ja mootori ühendus Võrk objektil: 1F 230 V või 3F 400 V 1F muundur ei sobi 400/690 V mootorile Muunduri väljundvool ≥ mootori vool Muidu lülitub muundur käivitamisel ülekoormuse tõttu välja Koormuse tüüp: ventilaator või konstantne moment Raske käivituse jaoks on vaja voolureservi IP-klass ja asukoht: kilp või sein, temperatuur IP20 õues või niiskuses rikneb kiiresti Mootorikaabli pikkus Pika kaabli jaoks on vaja väljundi drosselit Juhtimisviis: DI, 0–10 V, Modbus, PROFINET Et poleks vaja lisakaarte ega muunduri vahetust Kas on vaja kiiret pidurdamist Siis – pidurtransistor ja pidurtakisti Rikkevoolukaitse tüüp ahelas AC-tüüpi rikkevoolukaitse muunduriga ei sobi: ühefaasilisele muundurile – F-tüüpi (või A-tüüpi, kui tootja lubab), kolmefaasilisele – B-tüüpi ✗ Levinumad vead
Viga Tagajärg Mootor 1F 230 V muunduri juures jäetud tähte (Y) Mootor saab liiga madala pinge, nõrk moment, kuumeneb, muundur näitab ülekoormust Muundur valitud kW, mitte voolu järgi Lülitub välja käivitamisel või koormuse all ⚡ Väljundis olevat kontaktorit või lülitit lülitatakse töö ajal Ülepinge ja voolutõuge – väljundtransistorid saavad kahjustada ⚡ Kondensaatorid cos φ kompenseerimiseks väljundis Kondensaatorid ja muundur saavad kahjustada Varjestamata mootorikaabel, varje ühendamata Häired anduritele, raadiole, arvestitele, sideliinidele ⚡ AC-tüüpi rikkevoolukaitse Võib rikke korral mitte rakenduda või pidevalt välja lülitada Juhtjuhtmed koos mootorikaabliga Häired 0–10 V signaalis, „ujuv“ kiirus Isejahtuv mootor töötab kaua aeglaselt täismomendiga Mootor kuumeneb üle – vaja on sundjahutust või suuremat mootorit Muundurit kasutatakse kogu masina faasimuundurina Ei tööta korralikult või rikneb – muundur on mõeldud ainult mootorite juhtimiseks, mitte kontaktorite, küttekehade ega trafode toiteks
⚡ Ohutu paigaldus – Faasi nõuanne
- Pärast toite väljalülitamist jäävad DC-ahela kondensaatorid laetuks – enne klemmide avamist oodake muundurile märgitud aeg (tavaliselt 5–10 min) ja mõõtke pinge.
- EMÜ-filtriga muundurite lekkevool võib ületada 3,5 mA – siis peab PE-juht olema vähemalt 10 mm² Cu või ühendatakse kaks PE-juhti (EVS-EN 61800-5-1).
- Ühendage mootorikaabli varje 360° mõlemast otsast – muunduri ja mootori klemmikarbi juures.
- Enne käivitamist sisestage mootori andmesildi andmed (pinge, vool, sagedus, p/min) – neist sõltub kaitse.
- Esimesel korral käivitage ilma mehhanismita või madalal kiirusel ja kontrollige pöörlemissuunda.
☝ Elsprendimai.eu soovitab: ventilatsioonile ja pumpadele kuni 37 kW – Optidrive E3 koos kaugjuhtpuldiga kilbi uksel; õues või niiskes kohas – Eura Drives EP66 (IP66); Siemensi PLC-ga masinatele – SINAMICS G120C. Pika mootorikaabli puhul lisage väljundi drossel.Skeem: ühefaasiline muundur ja kolmefaasiline mootor – vale ja õige

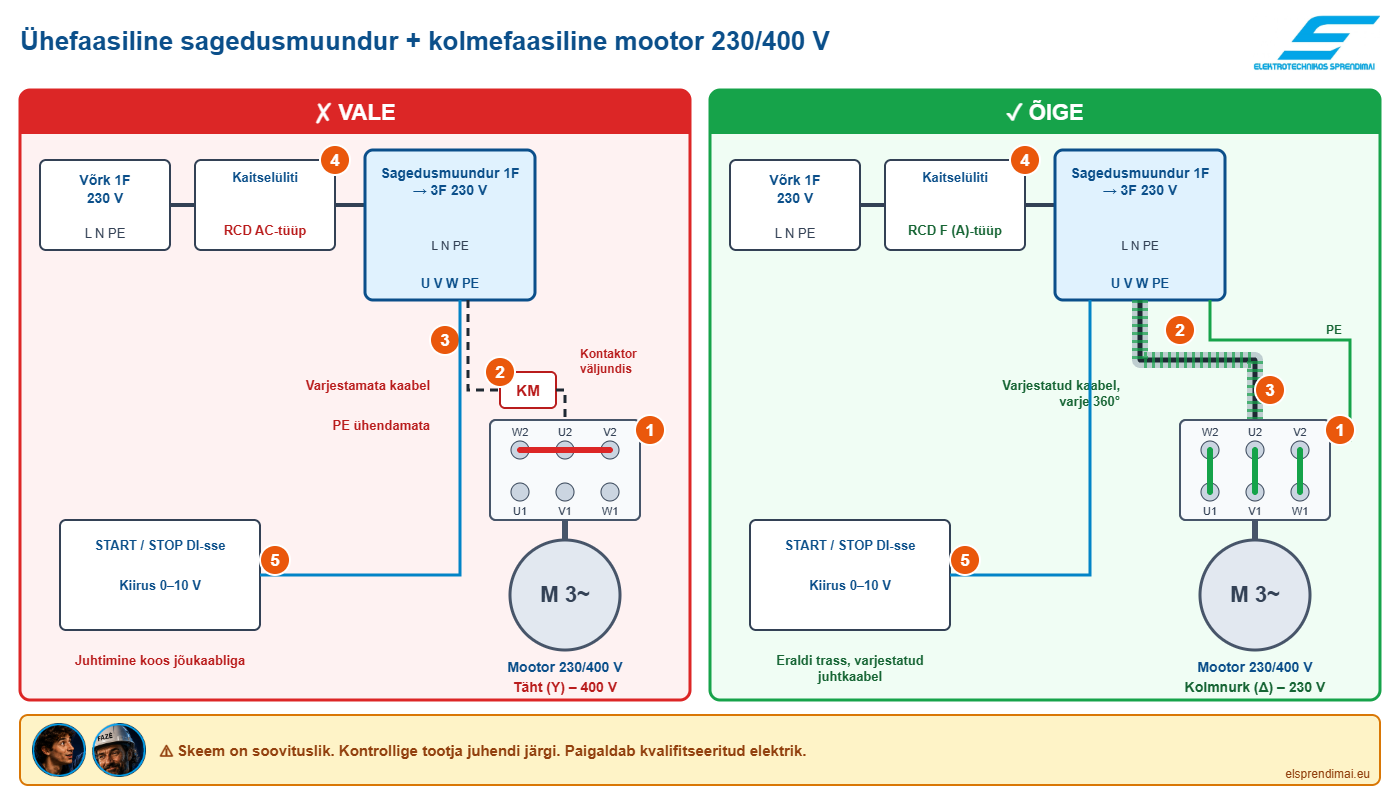

Kõige levinum juhtum – 230 V võrk ja kolmefaasiline 230/400 V mootor. Vasakul on vead, mida objektidel näeme, paremal – kuidas peab olema. Skeemi numbrid vastavad selle all olevatele selgitustele.
KibirkštisÜhendasin muunduri, mootor pöörleb, aga nõrgalt, kuumeneb ja mõne minuti pärast näitab muundur ülekoormust. Miks?
FazėKontrolli mootori klemmikarpi – tõenäoliselt on jäetud 400 V võrgu jaoks täheühendus. 230 V muunduriga peab mootor olema ühendatud kolmnurka. Vaata skeemi punkte 1 kuni 5.
☝ Klõpsake skeemil – avaneb suurendatud versioon.⚠ Skeem on soovituslik ja võib sisaldada ebatäpsusi.
Enne ühendamist kontrollige tootja juhendi ja seadmel oleva märgistuse järgi. Paigalduse eest vastutab selle teostav kvalifitseeritud elektrik. UAB „Elektrotechnikos sprendimai“ ei vastuta ühendamise ega võimalike vigade eest.Miks just nii – selgitus skeemi numbrite järgi
1Mootori ühendus
✗ Mootor 230/400 V on ühendatud tähte (Y).
✓ Mootor on ühendatud kolmnurka (Δ) – kolm sillust U1–W2, V1–U2, W1–V2.
Miks: 1F muunduri väljund on 3 × 230 V. Tähte ühendatud mähis on mõeldud 400 V jaoks, seega saab mootor 230 V juures vaid ~58 % nimipingest ja moment langeb ~⅓-ni. Kolmnurgas töötab mootor nimipingel.
2Lülitamine väljundis
✗ Muunduri ja mootori vahel on kontaktor, mida lülitatakse mootori töö ajal.
✓ Mootorit käivitatakse ja peatatakse muunduri juhtsisendi (DI) kaudu. Väljundis olevat ohutuslülitit kasutatakse ainult peatatud muunduri korral või varem avaneva abikontaktiga muunduri lubamise (Enable / STO) sisendisse.
Miks: Koormuse lahutamisel töö ajal tekib ülepinge, sisselülitamisel – voolutõuge läbi IGBT. Muundur käivitab ja pidurdab mootori ise sujuvalt.
3Mootorikaabel
✗ Varjestamata kaabel, PE ei ole mootoriga ühendatud.
✓ Varjestatud mootorikaabel, varje 360° mõlemast otsast, PE muunduri ja mootori juures.
Miks: Muunduri väljund koosneb kõrgsageduslikest impulssidest. Ilma varjeta muutub kaabel antenniks; varje juhib häirevoolud tagasi muundurisse, mitte teistesse ahelatesse. PE on vajalik elektrilöögi eest kaitsmiseks.
4Võrgupoolne kaitse
✗ AC-tüüpi rikkevoolukaitse.
✓ Kaitselüliti vastavalt muunduri juhendile, rikkevoolukaitse – ühefaasilise muunduri puhul F-tüüpi (või A-tüüpi).
Miks: Ühefaasilise muunduri rikkevoolul on pulseeriv alalis- ja kõrgsageduslik komponent – AC-tüüpi rikkevoolukaitse neid „ei näe“ või rakendub valesti. Kolmefaasiliste muundurite puhul, kus võib esineda silutud alalisvool, kasutatakse B-tüüpi.
5Juhtjuhtmed
✗ Juhtjuhtmed ja potentsiomeeter samas kaablitrassis mootorikaabliga.
✓ Eraldi trass, varjestatud juhtkaabel, ristumised täisnurga all.
Miks: Mootorikaabli häired indutseeritakse 0–10 V ahelasse – kiirus „ujub“, tekivad valekäivitused.
Korduma kippuvad küsimused
Küsib Säde – noor ja uudishimulik elektrik, kes julgeb küsida seda, mida teised ei julge. Vastab Faas – kogenud insener.
KibirkštisKas ma saan 230 V võrgust 400 V kolmefaasilise pinge?
FazėEi. Ühefaasiline muundur annab väljundis 3 × 230 V. Seepärast ühendatakse 230/400 V mootor kolmnurka. 400/690 V mootor ühefaasilise muunduriga ei sobi.
KibirkštisKas sagedusmuunduriga saab toita kogu masinat või asendada faasimuundurit?
FazėEi. Muundur on mõeldud ühe mootori (või mitme paralleelse mootori) juhtimiseks. Kontaktoreid, trafosid, küttekehi ega elektroonikat väljundisse ei ühendata.
KibirkštisKas ma saan mootorit pöörata kiiremini kui 50 Hz?
FazėSaab, kui mootori ja mehhanismi tootja seda lubab. Üle 50 Hz pinge enam ei suurene, seega moment väheneb. Ventilaatori võimsus kasvab kiiruse kuubis – mootori koormate kiiresti üle.
KibirkštisKas üks muundur saab juhtida mitut mootorit?
FazėSaab U/f-režiimis, kui muunduri vool on vähemalt võrdne mootorite voolude summaga ja igal mootoril on oma termokaitse. Vektorrežiim mitme mootori jaoks ei sobi.
KibirkštisMillal on vaja pidurtakistit?
FazėKui mehhanism peab peatuma kiiremini, kui ta ise seiskuks, või koormus „lükkab“ mootorit (tõstukid, kallakud). Ventilaatorite ja pumpade puhul pole see tavaliselt vajalik – piisab pikemast pidurdusajast.
KibirkštisKas sobib ühefaasilisele mootorile?
FazėStandardsed muundurid juhivad kolmefaasilisi mootoreid. Ühefaasiliste PSC (püsivalt ühendatud kondensaatoriga) mootorite jaoks on spetsiaalsed mudelid; tsentrifugaallüliti ja käivituskondensaatoriga mootorid ei sobi. Küsige – valime sobiva.
KibirkštisKui pikk võib olla mootorikaabel?
FazėLubatud pikkuse määrab muunduri juhend, see sõltub võimsusest ja EMÜ-klassist. Pikema kaabli jaoks paigaldatakse väljundi drossel.Allikad
- Invertek Drives – Optidrive E3 mudelite andmed, väljund- ja EMÜ-filtrite ning sisendi drosselite spetsifikatsioonid (invertekdrives.com).
- Siemens – SINAMICS G120C ja PM240-2 tehnilised andmed.
- Schneider Electric – Altivar ATV12, ATV310, ATV320 andmed; KKK ühefaasilise sisendi ja mootori juhtimise kohta.
- Eura Drives – E600, E810, EP66 seeriate andmed.
- EVS-EN 61800-5-1 – Reguleeritava kiirusega elektriajamisüsteemid. Ohutusnõuded.
- EVS-EN 61800-3 – Reguleeritava kiirusega elektriajamisüsteemid. EMÜ nõuded.
Kontrollitud 2026-10-15. Näited ja arvutused on orienteerivad – lõplikud andmed esitab seadme tootja või projekt.
