Kanalid ja ühendused ventilatsiooni | kliimaseadmete süsteemidele

Kanalid ja ühendused on olulised komponendid, mis on mõeldud ventilatsiooni ja kliimaseadmese süsteemide jaoks, tagades õhu liikumise ja jaotamise ruumides. Kanalid aitavad õhul cirkuleerida õhuallikast (nt kütteseadmest, jahutusseadmest) vajalikesse kohtadesse, samas kui ühendused võimaldavad kanalite süsteemide paigaldamist ja ühendamist. Kanalite ja ühenduste süsteeme saab kasutada nii elamutes kui ka kaubandus- või tööstushoonetes.

Kanalid

Kanalid saab jagada mitut tüüpi, sõltuvalt materjalidest, vormidest ja funktsioonidest:

Standardsed kanalitüübid:

Ümarad kanalid: Ümarad kanalisatsiooni torud on kõige sagedamini kasutatavad ventilatsioonisüsteemides, kuna need omavad madalat õhu takistust ja efektiivset õhuvoolu jaotust. Need on ökonoomsed, kuna nende tootmiseks on vaja vähem materjale.
Kandilised/ristkülikukujulised kanalid: Neid kanaleid kasutatakse tavaliselt, kui paigalduse kohad on piiratud või on vajalik kompaktne kanal. Need sobivad mugavalt seinte või lagede äärde.
Paindlikud kanalid: Valmistatud alumiiniumist või plastikust, paindlikud kanalid on mõeldud kohtadesse, kus on vajalik lihtne paigaldus ja kiire ühendamine süsteemidega. Need sobivad eriti hästi kohtadesse, kus on vaja ületada takistusi või keerulisi nurki.
Kanalite materjalid:

Tsinkterased: Kõige rohkem kasutatud materjal korrosioonikindluse ja tugevuse tõttu. Tsinkterased tagab vastupidavuse ja talub temperatuuri kõikumisi.
Alumiinium: Kergem alternatiiv terasele, mida kasutatakse sagedamini kergetes ventilatsioonisüsteemides. Alumiinium on korrosioonikindel, kuid vähem vastupidav.
Plastik (PVC): Plastkanaleid kohtab sagedamini majapidamistes või kergemates ventilatsioonisüsteemides, kuna need on odavamad ja kergemad. Need on niiskuskindlad, mistõttu sobivad ruumides, kus niiskus on suurenenud, näiteks vannitubades või köökides.
Isolatsioon:

Kanaleid saab isoleerida, et vältida soojuse kadu või kondenseerumist. See on eriti oluline kanalisatsioonis, mis edastavad sooja õhu külmades kohtades või jahedat õhku sooja õhu juures. Isolatsioonimaterjalid sisaldavad tavaliselt klaasvillast või vahtmaterjalidest valmistatud tooteid.
Kanalite ühendused

Ühendused võimaldavad erinevaid kanali osi ühendada, tagades õhu tiheduse ja efektiivse liikumise. Erinevaid ühenduste tüüpe sõltuvalt ühendatavate kanalite vormist ja vajadustest:

Ühenduse elemendid:

T-kujulised ühendused: Kasutatakse, kui on vajalik haru peamisest kanalist mitmesse suunda. T-kujuline ühendus võimaldab õhuvoolu jagada kahte suunda.
Y-kujulised ühendused: Need ühendused töötavad sarnaselt T-kujulistele, kuid võimaldavad õhuvoolu pehmemat jaotust, vähendades õhu takistust ja müra.
Nurgaelkooned (90° ja 45°): Kasutatakse, kui on vajalik kanalite suuna muutmine. Pehmem 45° nurk vähendab õhuvoolu hõõrdumist, samas kui 90° nurgad on kompaktsemad.
Adapterid ja üleminekud: Kasutatakse, kui on vajalik ühendus erineva suurusega kanalite vahel, näiteks kui väiksem kanal ühendatakse suuremaga.
Kinnitusdetailid:

Kinnitused: Kasutatakse paindlike kanalite ühendamiseks ühendusdetailide või seadmetega.
Ühendusflanšid: Flanše kasutatakse sageli suurte ristkülikukujuliste kanalitega, võimaldades neid tihedalt ühendada.
Kummitihendid: Kasutatakse sageli ühendustes, et tagada tihedus ja vähendada müra ja vibratsiooni.
Peamised funktsioonid ja eelised:

Efektiivsus: Õigesti projekteeritud ja paigaldatud kanalid tagavad efektiivse õhuvoolu, vähendades energiakulusid ja suurendades küttesüsteemide või ventilatsioonisüsteemide tõhusust.
Paindlikkus: Paindlikud kanalid ja ühendused võimaldavad ventilatsioonisüsteemi lihtsat kohandamist erinevates ruumides.
Vastupidavus: Vastupidavate materjalide, nagu tsinkterase või alumiiniumi, kasutamine tagab, et kanalid kestavad pikka aega, isegi keerulistes keskkonnatingimustes.
Tihedus: Kvaliteetsed ühendused tagavad, et õhul ei esine lekkeid, mis suurendab ventilatsioonisüsteemide efektiivsust.
Õigesti valitud kanalid ja ühendused mitte ainult ei paranda õhu ringlust, vaid tagavad ka efektiivse energia kasutamise ja süsteemide pikaealisuse.

Õhukanali läbimõõdu valik

Ümarkanali läbilaskevõime (õhukiirusel ~3 m/s – vaikne režiim eluruumidele)

Läbimõõt	Õhuhulk, ~m³/h
Ø100 mm	85
Ø125 mm	130
Ø160 mm	215
Ø200 mm	340
Ø250 mm	530
Ø315 mm	840

Magistraaltrassides ja tehnoruumides on lubatud suurem kiirus (4–6 m/s) – läbilaskevõime kasvab proportsionaalselt, kuid kasvab ka müra.

Sagedased küsimused

KibirkštisJäik või painduv õhukanal?

FazėPõhitrassile – jäik: väiksem takistus, lihtsam puhastada. Painduv sobib lühikesteks ühendusteks difuusoritega ja kohtadesse, kus on vaja takistustest mööda minna. Pikad painduvad lõigud vähendavad õhuhulka tugevalt.

Skeemid: kuidas sageli on ja kuidas peab olema

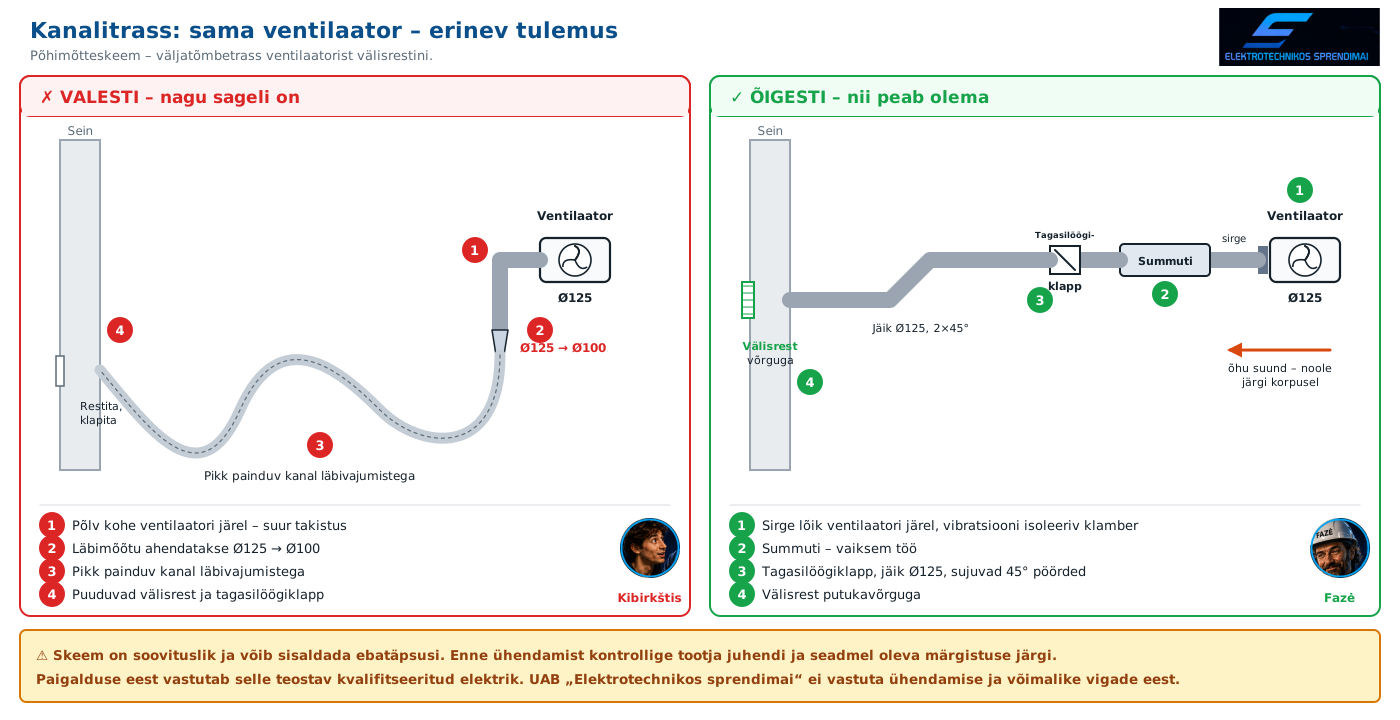

Skeem 1. Õhukanalite trass. Sama ventilaator võib anda poole vähem õhku, kui trassi ahendatakse, see on murtud või koosneb pikast painduvast kanalist.

KibirkštisVentilaator on võimas, aga õhku peaaegu ei tule. Miks?

FazėVaata trassi: ahendus, põlved ja pikk painduv kanal söövad ära suurema osa jõudlusest.

☝ Klõpsake skeemil – avaneb suurendatud versioon.

⚠ Skeem on soovituslik ja võib sisaldada ebatäpsusi. Enne ühendamist kontrollige tootja juhendi ja seadmel oleva märgistuse järgi.
Paigalduse eest vastutab selle teostav kvalifitseeritud elektrik. UAB „Elektrotechnikos sprendimai“ ei vastuta ühendamise ja võimalike vigade eest.

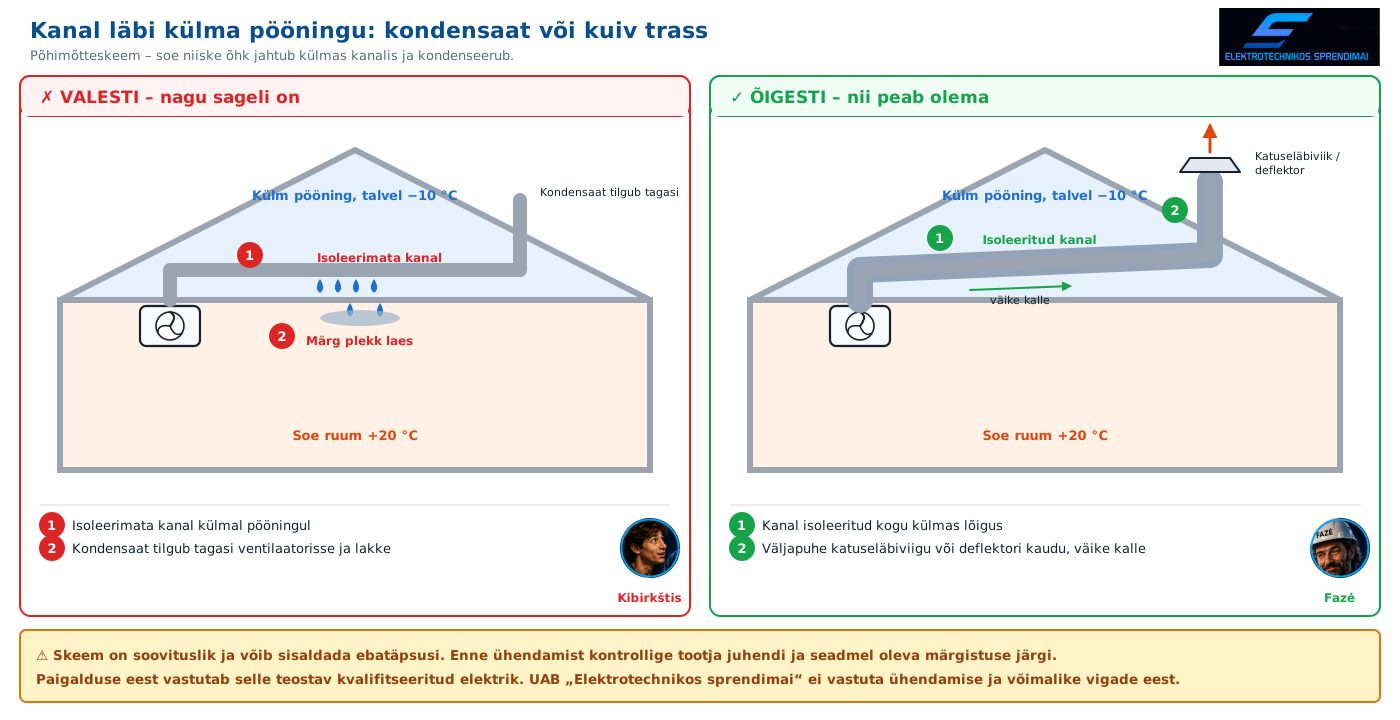

Skeem 2. Õhukanal läbi külma pööningu. Soe niiske õhk kondenseerub külmal pööningul isoleerimata õhukanalis – vesi tilgub tagasi lakke ja ventilaatorisse.

KibirkštisVentilaatorist tilgub vett. Kas see lekib?

FazėEi, see on kondensaat. Külmal pööningul tuleb õhukanal isoleerida kogu pikkuses.

☝ Klõpsake skeemil – avaneb suurendatud versioon.

⚠ Skeem on soovituslik ja võib sisaldada ebatäpsusi. Enne ühendamist kontrollige tootja juhendi ja seadmel oleva märgistuse järgi.
Paigalduse eest vastutab selle teostav kvalifitseeritud elektrik. UAB „Elektrotechnikos sprendimai“ ei vastuta ühendamise ja võimalike vigade eest.
