Aasmutter tugisoonega | postidele | kuumtsingitud | 141kN | 1.021"-8 UNS-2B | Q235 süsinikteras

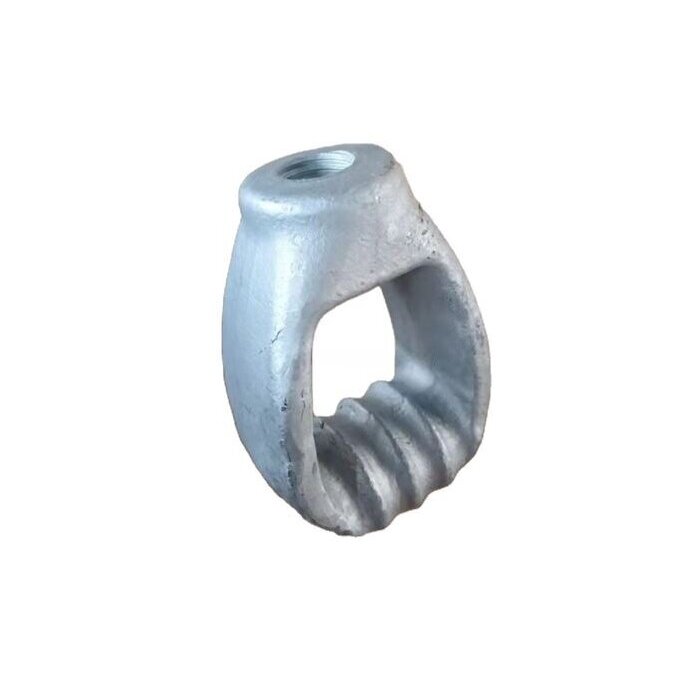

Konstruktsioon ühendab keermestatud kinnitusosa ja laia profileeritud silmuse. Sellist lahendust kasutatakse kohtades, kus tugile või muule konstruktsioonile tuleb moodustada mehaaniline ühenduspunkt ning ühendada sinna tross-, traat- või muu tõmbejõudu kandev element.

Profileeritud silmusepind on kujundatud nii, et sellele saab kinnitada sobiva trossi, traadi, köie või ühendusdetaili. Konkreetne ühendusviis tuleb valida vastavalt kasutatava liini või konstruktsiooni projektile.

Tsingikiht moodustab terase ja ümbritseva keskkonna vahele kaitsebarjääri. Seetõttu kasutatakse kuumtsingitud kinnituselemente laialdaselt välistingimustes elektrivõrkudes, tugedel ja muudes infrastruktuurikonstruktsioonides.

Seda detaili ei tohi valida üksnes varda ligikaudse läbimõõdu järgi. Kokku peavad sobima keerme läbimõõt, samm ja tolerantsiklass. Vale keerme kasutamine võib ühendust kahjustada ja vähendada selle mehaanilist töökindlust.

Projekteeritud või lubatud töökoormus tuleb määrata vastavalt konkreetse projekti nõuetele, rakendatavale ohutustegurile, ühenduse geomeetriale, koormuse suunale, teiste ühenduskomponentide parameetritele ja tootja tehnilisele dokumentatsioonile.

• Sepistatud teraskonstruktsioon.
• Q235 süsinikteras.
• Kuumtsingitud pind.
• Märgitud tsingikihi paksus – 86µm.
• Profileeritud tugisilmus.
• 1.021"-8 UNS-2B sisekeere.
• Sobib välitingimustes infrastruktuuriühendustele.

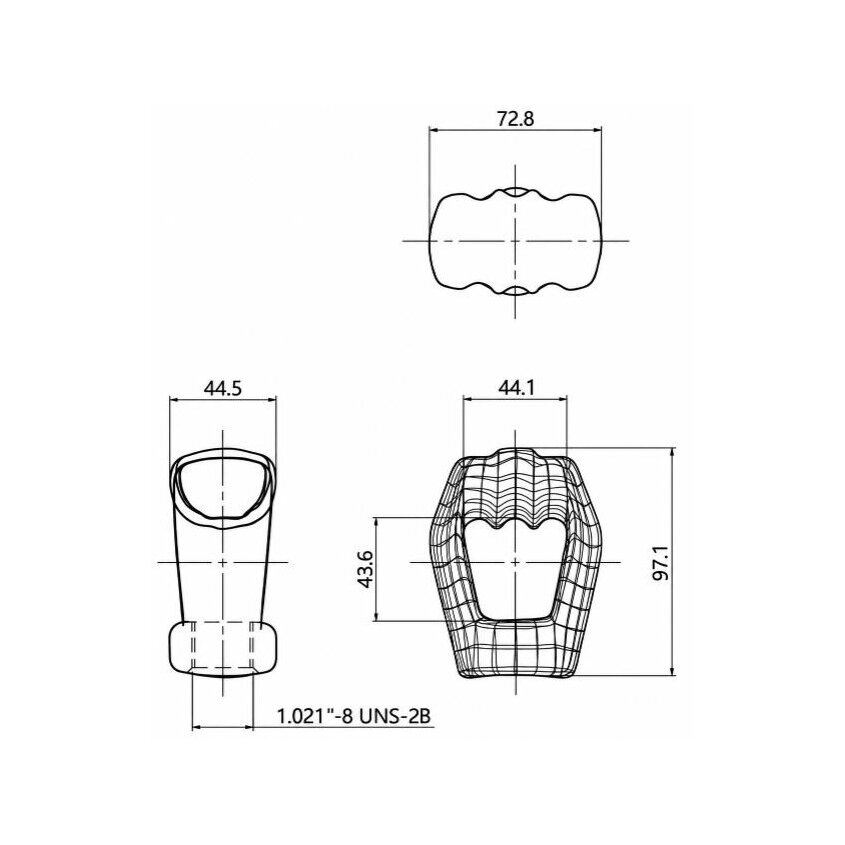

• Joonisel märgitud minimaalne purustusjõud – 141kN.

• Ühtne sepistatud konstruktsioon.
• Mehaanilisteks ühendusteks sobiv Q235 teras.
• Kuumtsinkimisega korrosioonikaitse.
• 86µm kaitsev tsingikiht.
• Lai profileeritud tugisilmus.
• Keermestatud paigaldus võimaldab detaili integreerida tugede ühendussüsteemi.
• Sobib välistingimustes elektrivõrkudele ja kommunaalinfrastruktuuri konstruktsioonidele.

• Vajalik on täpne keerme sobivus: ühendatav element peab vastama 1.021"-8 UNS-2B keerme nõuetele.
• Lubatud töökoormust ei saa määrata üksnes 141kN purustusjõu põhjal.
• Koormuse suund on oluline: detaili tuleb kasutada vastavalt ette nähtud konstruktsiooniskeemile.
• Tsingikihi kahjustamine võib vähendada korrosioonikindlust.
• Kogu ühendus on nii tugev kui selle nõrgim komponent: hinnata tuleb ka varrast, trossi, klambreid ja teisi kinnituselemente.

Elektri- või kommunaalvõrgu tugikonstruktsiooni paigaldatakse sobiva keermega kinnitusvarras. Sellele keeratakse silmusmutter, moodustades välise mehaanilise ühenduspunkti.

Profileeritud silmuseosaga ühendatakse projektis ette nähtud tross- või traatkinnituselement. Silmuse kuju tagab laiema tugikontakti kui tavaline kitsas silmus.

Ühenduse lõplik koormus tuleb valida, hinnates mitte ainult mutri enda parameetreid, vaid ka kinnitusvarda, trossi, ühenduselementide, toe ja kogu konstruktsiooni projekteeritud omadusi.

Detaili valimisel tuleb kontrollida mitte ainult silmusmutrit ennast, vaid ka keermestatud varrast, trossi, traati, klambreid, vaheelemente ja tugikonstruktsiooni. Kõigi komponentide mehaanilised parameetrid peavad vastama konkreetse projekti nõuetele.

Seda kasutatakse mehaaniliste ühenduste loomiseks tugedel ja teistes infrastruktuurikonstruktsioonides.

Q235 süsinikterasest.

Jah. Pind on kuumtsingitud.

Märgitud kattekihi paksus on 86µm.

1.021"-8 UNS-2B sisekeere.

97,1mm.

Umbes 0,96kg.

141kN.

Ei. Purustusjõud ja lubatud töökoormus ei ole sama parameeter. Töökoormus tuleb määrata vastavalt projektile, rakendatavale ohutustegurile ja kogu ühenduse omadustele.

Kinnituselement tuleb valida vastavalt konkreetse konstruktsiooni projekteeritud koormusele, koormuse suunale, kasutatava keermestatud varda parameetritele ja teiste ühenduskomponentide mehaanilistele omadustele. Enne paigaldamist tuleb kontrollida keerme sobivust ja toote seisukorda.

Joonisel märgitud minimaalset purustusjõudu 141kN ei tohi kasutada otse lubatud töökoormusena ilma asjakohase konstruktsioonilise hindamise ja ohutustegurita. Kahjustatud, deformeerunud või tugevalt korrodeerunud detaile ei tohi kasutada.
