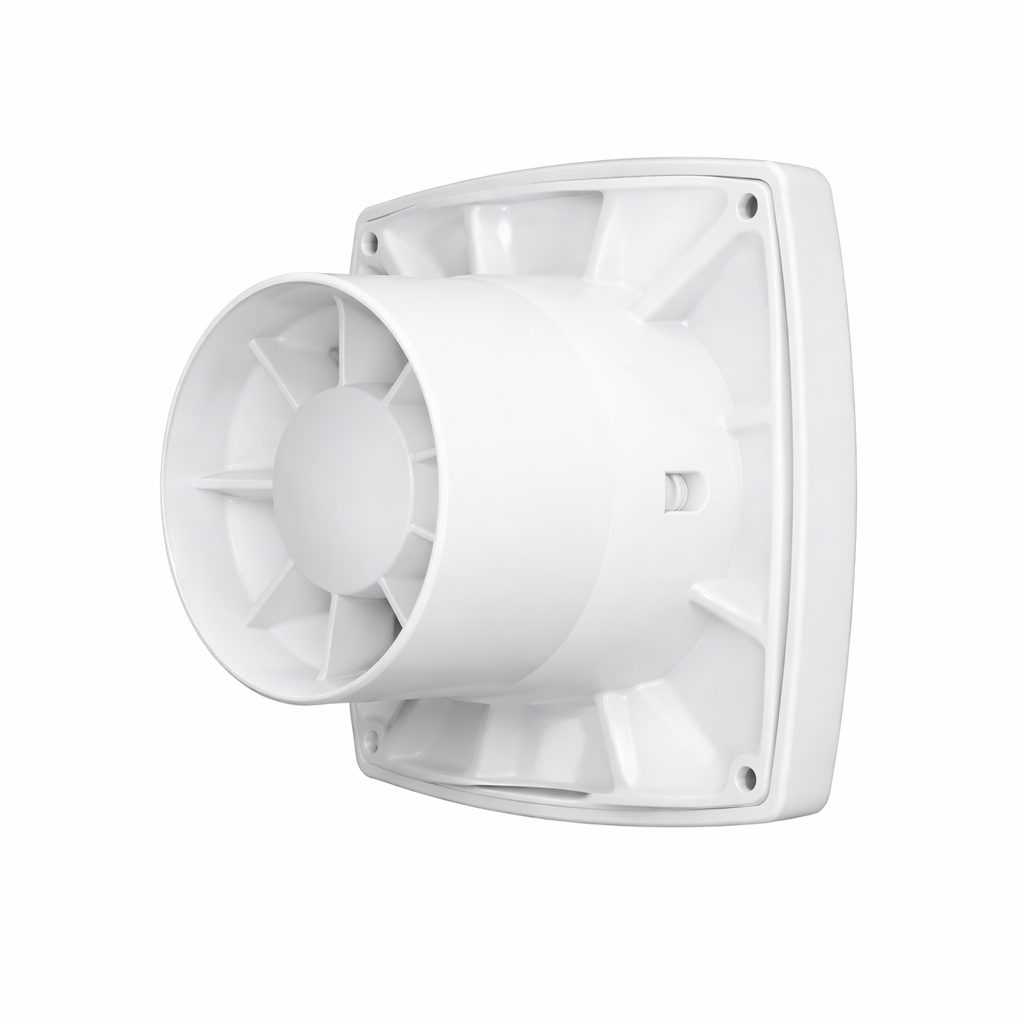

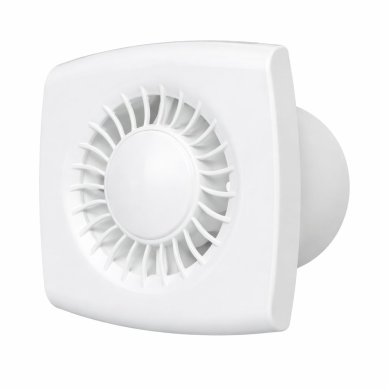

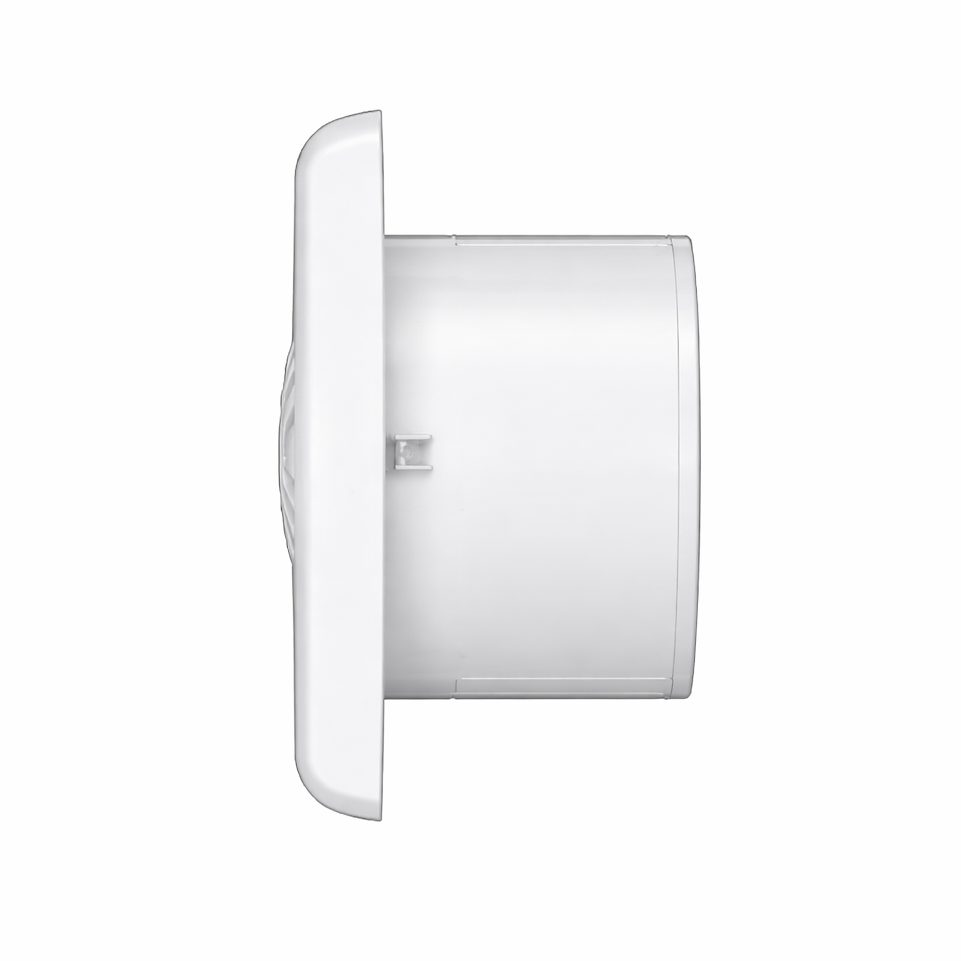

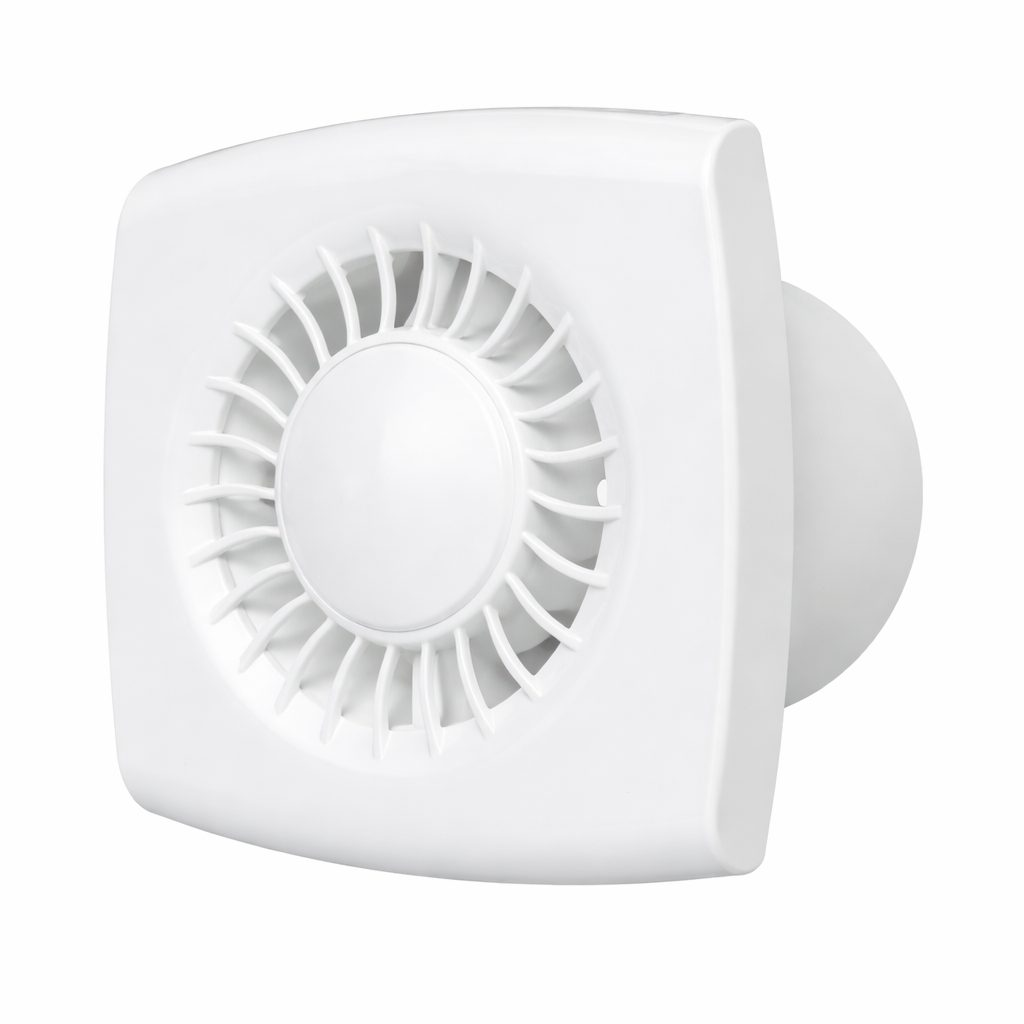

  • Aksiaalne väljatõmbeventilaator tagasilöögiklapiga | D100 | 100 m³/h | 220V | 151x110x70 mm | plast | valge | IP24

    Tootekood: ESLP18695

    Aksiaalne väljatõmbeventilaator tagasilöögiklapiga Ø100 mm: 100 m³/h, 32 Pa, 25 dB(A), 14 W, IP24. Tagasilöögiklapp takistab tagasitõmmet. Paigaldus seinale või lakke.

  • Aksiaalne väljatõmbeventilaator tagasilöögiklapiga | D100 | 100 m³/h | 220V | 151x110x70 mm | plast | valge | IP24

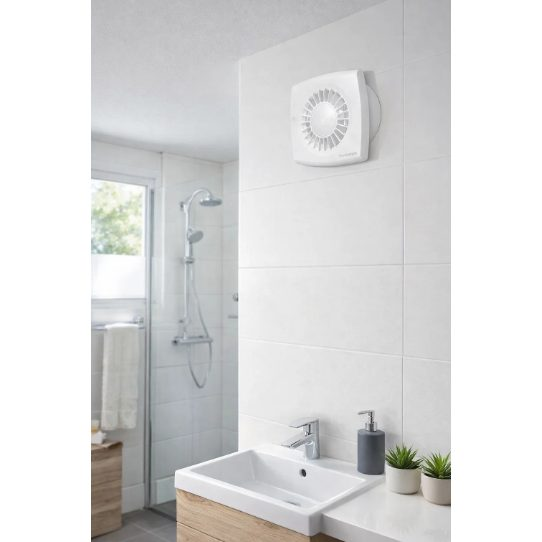

    Aksiaalne väljatõmbeventilaator tagasilöögiklapiga Ø100 mm õhutorule või seinaavale – niiskuse, lõhnade ja saastunud õhu eemaldamiseks vannitoast, tualetist, köögist või panipaigast. Kompaktne 151×110×70 mm korpus, IP24 kaitse, paigaldus seinale või lakke.

    Põhimõte:
    Nimijõudlus 100 m³/h, staatiline rõhk 32 Pa, müra 25 dB(A), võimsus 14 W. Tagasilöögiklapp sulgeb kanali, kui ventilaator seiskub, seega šahtist ei tule tagasi külma õhku ega lõhnu.
    Paigaldusläbimõõt
    Ø100 mm
    Jõudlus
    100 m³/h
    Müra
    25 dB(A)
    Funktsioon
    tagasilöögiklapp

    Tööpõhimõte

    Ventilaator paigaldatakse Ø100 mm õhutorusse või seinaavasse ning kinnitatakse seinale või lakke. Toide – 220–240 V, 50 Hz. Ventilaator lülitatakse sisse välise lülitiga – eraldi või koos valgustusega.

    Sisselülitamisel tõmbab tiivik õhu ventilatsioonikanalisse: nimijõudlus 100 m³/h, staatiline rõhk 32 Pa, võimsus 14 W, vool 0,06 A. Tagasilöögiklapp sulgub automaatselt, kui ventilaator ei tööta, ega lase külmal õhul, lõhnadel ega tolmul ruumi tagasi pääseda.

    Tulemuseks on kiiremini kuivav ruum, väiksem kondensaadi ja hallituse risk ning kanal jääb suletuks, kui ventilaator ei tööta.

    Miks valida ESLP18695?
    Tagasilöögiklapp takistab kanalist tagasitõmmet – oluline ühise šahtiga kortermajades ja külmal aastaajal.

    Tehnilised andmed

    Toote tüüp Aksiaalne väljatõmbeventilaator tagasilöögiklapiga
    Tootekood ESLP18695
    Õhutoru läbimõõt Ø100 mm
    Õhuvool 100 m³/h
    Staatiline rõhk 32 Pa
    Müratase 25 dB(A)
    Võimsus 14 W
    Voolutarve 0,06 A
    Toide 220–240 V / 50 Hz
    Kaitseaste IP24
    Mõõtmed 151×110×70 mm
    Korpus ABS-plast, valge
    Juhtimine välise lülitiga
    Tagasilöögiklapp sisseehitatud, sulgub ventilaatori seiskumisel
    Paigaldus seinale või lakke

    Põhifunktsioonid

    • Tagasilöögiklapp – sulgub ventilaatori seiskumisel, külm õhk, lõhnad ja tolm ruumi tagasi ei pääse.
    • Jõudlus 100 m³/h – piisav vannitoa, tualeti või panipaiga õhuvahetuseks.
    • IP24 kaitse – kaitse üle 12,5 mm tahkete osakeste ja igast suunast tulevate veepritsmete eest.
    • Paigaldus seinale või lakke – paindlik kohandamine ruumiga.
    • Võimsus 14 W – madalad kasutuskulud.
    • Kompaktne korpus – 151×110×70 mm, näeb seinal või laes korrektne välja.

    Mille poolest selle seeria mudelid erinevad

    • ESLP18919 – põhimudel · 100 m³/h
    • ESLP18920 – kuullaagritega mootor · 100 m³/h
    • ESLP18921 – nöörlüliti · 100 m³/h
    • ESLP18695 – tagasilöögiklapp · 100 m³/h – see mudel
    • ESLP18922 – klapp + taimer · 100 m³/h
    • ESLP18923 – klapp + taimer + niiskusandur · 100 m³/h
    • ESLP18924 – klapp + nöörlüliti · 100 m³/h

    Kus kasutatakse?

    • Vannitoad ja dušširuumid
    • Tualetid
    • Köögid
    • Panipaigad ja garderoobid
    • Keldrid ja tehnoruumid
    • Kontorite ja väikeste äripindade sanitaarruumid
    • Pesu- ja kuivatusruumid

    Kasutus vastavalt vajadusele

    Kortermaja elanikule.
    Tagasilöögiklapp peab kinni lõhnad ja külma õhu ühisest šahtist.
    Elektrikule.
    Standardne Ø100 mm läbimõõt, 220–240 V ühendus, paigaldus seinale või lakke.
    Projekteerijale.
    Sobib sanitaar-, abi- ja tehnoruumide väljatõmbeventilatsiooniks – 100 m³/h, 32 Pa.

    Praktiline kasutus

    Kui vannituba on 2,0 × 2,5 m ja lae kõrgus 2,5 m (umbes 12,5 m³), vahetaks nimiõhuvool 100 m³/h teoreetiliselt õhku umbes 8 korda tunnis; tegelikkuses on õhuvool õhutoru pikkuse, põlvede ja restide tõttu väiksem. Kortermajas peab tagasilöögiklapp naabrite lõhnad ühisest šahtist kinni, kui ventilaator on välja lülitatud.

    Plussid

    • Sisseehitatud tagasilöögiklapp
    • Müra 25 dB(A)
    • Väike tarbimine – 14 W
    • Paigaldus seinale või lakke
    • IP24 pritsmekaitse

    Miinused / piirangud

    • Taimerit ja niiskusandurit pole – juhitakse lülitiga; taimeriga mudel – ESLP18922
    • IP24 – kaitse pritsmete, mitte veejugade või vette kastmise eest
    • Nimiõhuvool 100 m³/h on antud ilma õhutoru takistuseta; pikas kanalis on see väiksem
    • Soojustagastuseta – väljub ruumiõhk

    Ohutus- ja paigaldusmärkused

    • Enne paigaldamist lülitage toide välja ja veenduge, et ahelas pole pinget.
    • Kaitske vannitoa ahelat 30 mA rikkevoolukaitsmega (RCD).
    • IP24 tähendab pritsmekaitset: HD 60364-7-701 järgi on tsoonides 1 ja 2 nõutav vähemalt IPX4, tsooni 0 (vanni või dušialusesse) paigaldada ei tohi.
    • Veenduge, et tagasilöögiklapp avaneb ja sulgub vabalt – õhutoru ega hermeetik ei tohi seda kinni suruda.
    • Võrku ühendamise peab tegema kvalifitseeritud elektrik.

    Kiire valikujuhend

    Ø100 mm
    100 m³/h
    25 dB(A)
    14 W
    IP24
    tagasilöögiklapp
    Sobib, kui on vaja:
    • Eemaldada niiskust ja lõhnu vannitoast või tualetist
    • Takistada külma õhu ja lõhnade tagasivoolu kanalist
    • Kompaktset 151×110×70 mm korpust
    Kontrollige enne kasutamist:
    • Kas õhutoru või ava läbimõõt on Ø100 mm
    • Kas 151×110×70 mm korpusele jätkub ruumi
    • Kas ava juures on 220–240 V toide
    • Kas ruumis on õhu sissevoolu tee (pilu ukse all või rest)
    Oluline meeldetuletus: Ventilaator ei asenda pidevat mehaanilist ventilatsiooni ega soojustagastusseadet – see tõmbab õhku välja ainult töötamise ajal.

    KKK

    Kuidas ventilaator sisse lülitatakse?
    Välise lülitiga – eraldi või koos valgustusega.
    Kas ventilaatoril on tagasilöögiklapp?
    Jah, sisseehitatud klapp sulgub ventilaatori seiskumisel.
    Millise läbimõõduga õhutorule ESLP18695 sobib?
    Ø100 mm õhutorule või seinaavale.
    Kas saab paigaldada lakke?
    Jah, ventilaator paigaldatakse seinale või lakke.
    Kas sobib vannituppa?
    Jah, korpus on IP24, kuid ärge paigaldage seda tsooni 0 ja kaitske ahelat 30 mA RCD-ga.
    Kui palju elektrit ventilaator tarbib?
    Võimsus 14 W, vool 0,06 A, toide 220–240 V / 50 Hz.

    Aksiaalne väljatõmbeventilaator tagasilöögiklapiga | D100 | 100 m³/h | 220V | 151x110x70 mm | plast | valge | IP24

    ESLP18695 on aksiaalne väljatõmbeventilaator tagasilöögiklapiga Ø100 mm: 100 m³/h, 32 Pa, 25 dB(A), 14 W, IP24. Kompaktne lahendus vannituppa, tualetti ja abiruumidesse.

    Avaldatud: 2026-11-13 · Andmed kontrollitud tarnija spetsifikatsiooni järgi: 2026-11-13

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
