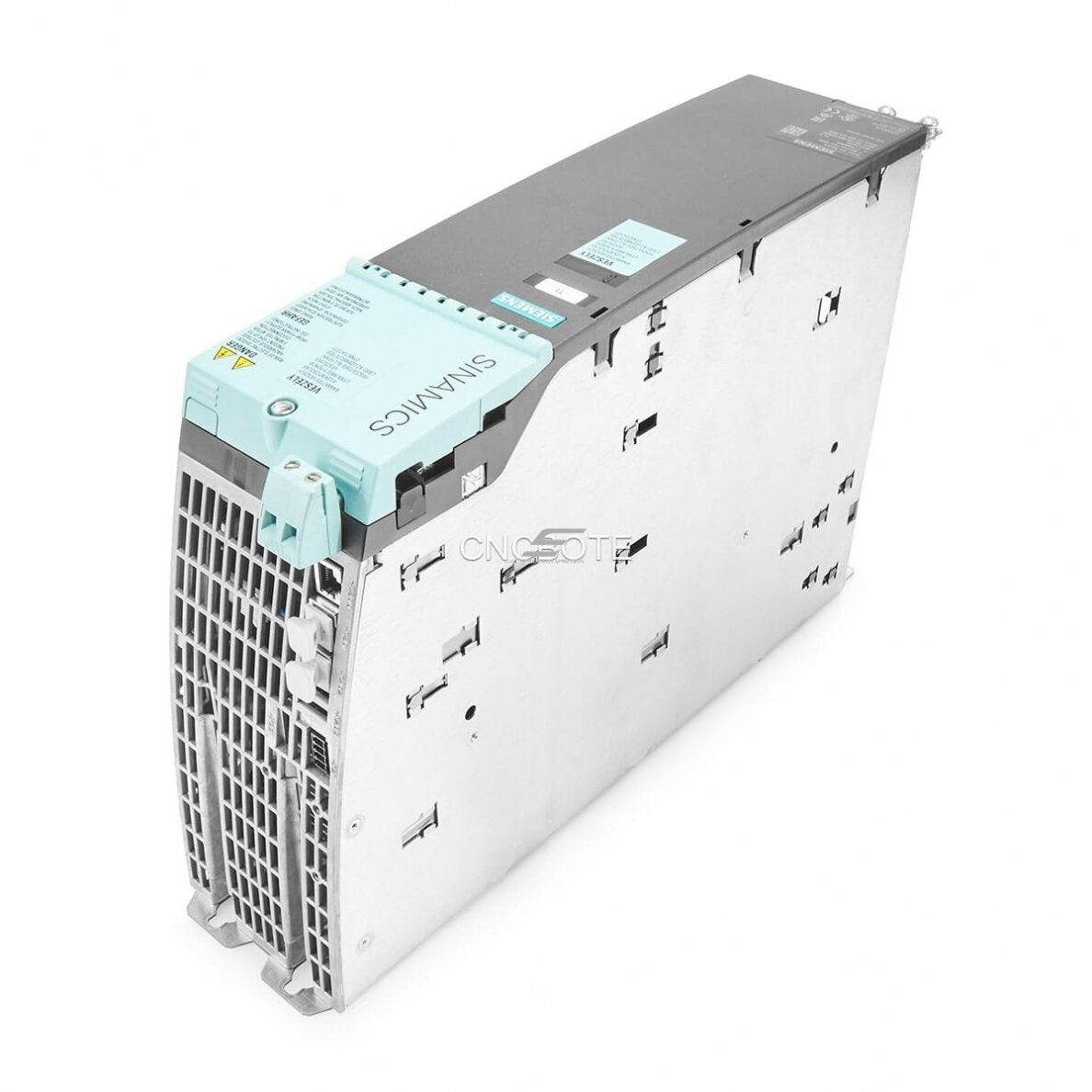

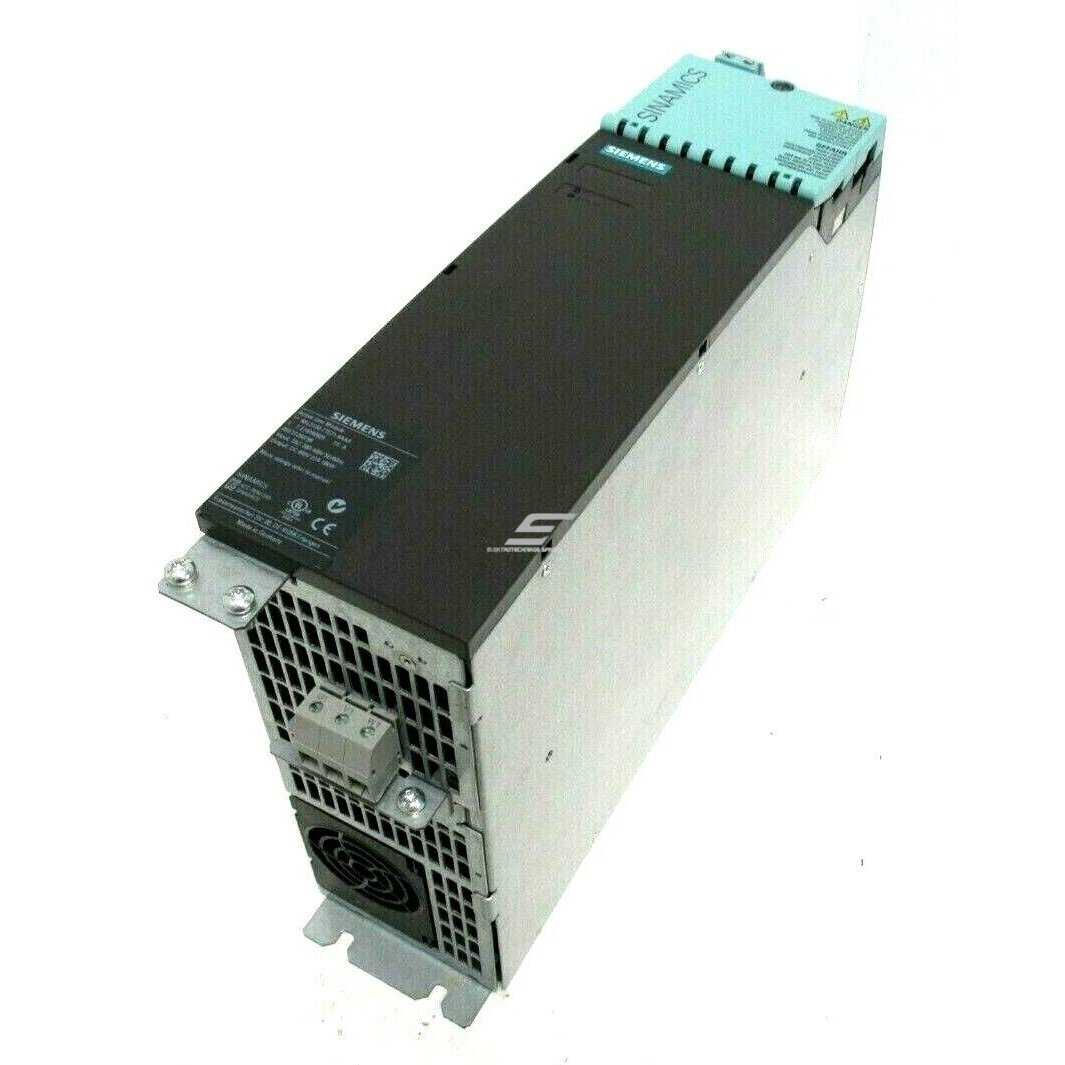

Aktiivne regeneratiivne võrgu sisendmoodul | 3F | 380-480V | 6SL3130-7TE21-6AA4 Siemens

Tehnilised andmed

Sisend: 3 faasi, 342 … 528 V AC, 47 … 63 Hz
Lühiajaline voolutaluvus: 65 kA
Sisendvool:
• 26 A 380 V juures
• 25 A 400 V juures
• 21 A 480 V juures

Võimsus:
• Nominiaalne – 16 kW (18 hj)
• S6 režiimis – 21 kW
• Maksimaalne – 35 kW

Regenereeriv võimsus: 16–35 kW
DC-siini pinge: 600 … 625 V (reguleeritav, sõltub režiimist)
Elektroonika toide: 24 V DC (−15 % / +20 %), 1.1 A
Paigaldus: raamatuformaadis konstruktsioon (booksize), DIN-liist / kapp
Kaitseklass: IP20, UL open type
Mõõdud: 100 × 380 × 270 mm
Kaal: 7 kg
Keskkonna temperatuur: 0 … 40 °C
Müratase: ≤ 60 dB
Jahutus: sisemine, integreeritud ventilaatoriga
Standarditele vastavus: CE, cULus, EN 61800-3 (C2/C3 sõltuvalt filtritest ja kaabli pikkusest)

Funktsioonid
Aktiivne energia tagastus: pidurdamisel suunatakse energia tagasi võrku.
Võrgu parameetrite reguleerimine: võimalus valida Active Mode või Smart Mode vastavalt pinge stabiilsuse nõuetele.
Kõrge efektiivsus: väiksemad kaod (0,28 kW nimivõimsusel).
Paindlik kaablite ühendamine: integreeritud varjestuse komplekt.
Ohutus: UL489 / CSA vastavus, Class J kaitsmepesa tugi.

Kasutusvaldkonnad
Tööstuses: tootmisliinid, konveierid, tööpinkide ajamid, kus on vaja töökindlat taastuvenergia toitega süsteemi.
Inseneridele: keerukate ajamisüsteemide energiabilansi lahendamine, võrgu stabiilsuse tagamine.
Elektrimontööridele: lihtne paigaldus raamatuformaadis korpusesse, standardsed kruviklemmid, integreeritud varjestus.
Ettevõtetele: energiasääst ja madalamad kulud tänu võrku tagastatud elektrile.

Plussid
Kõrge efektiivsus ja energiasääst tänu regenereerimisele.
Siemens usaldusväärsus ja ühilduvus SINAMICS S120 süsteemiga.
Universaalne pingediapasoon (342–528 V AC).
CE, cULus sertifikaadid – rahvusvaheline töökindluse standard.

Miinused
Mõeldud professionaalseks kasutamiseks – liiga keeruline kodutarbijale.
Paigaldamiseks on vaja kogenud elektrikuid.
Hind on kõrgem kui tavapärastel toitemoodulitel, kuid tasub end ära energia tagastuse tõttu.
