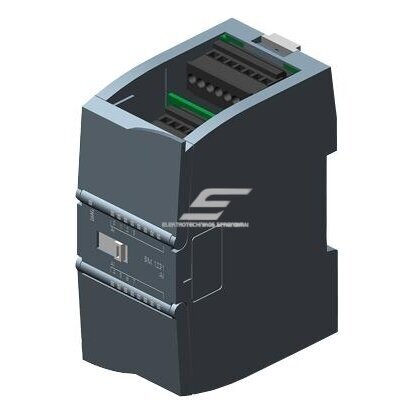

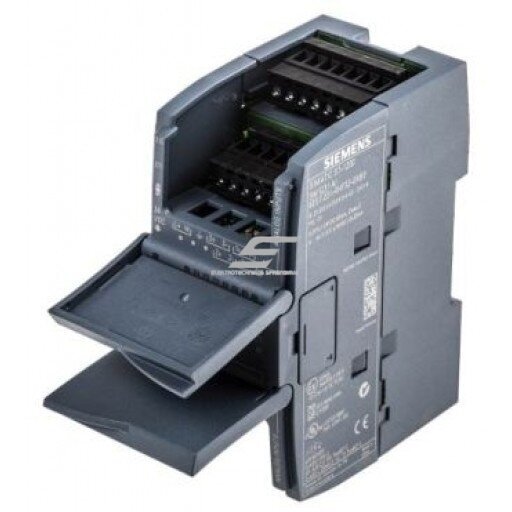

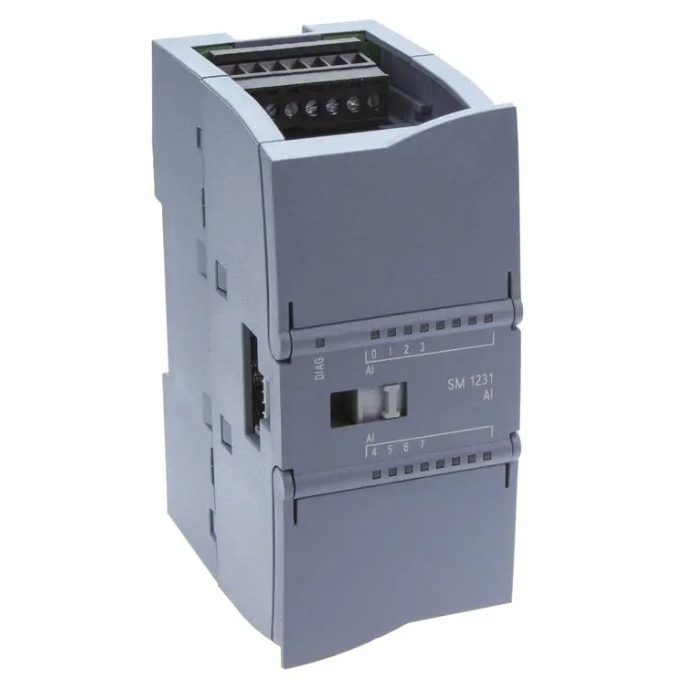

Analoog-sisendmoodul | 8 sisendit | 24VDC | 6ES7231-4HF32-0XB0 Siemens

Tehnilised andmed

Mudel: SM 1231, AI 8x13 bit
Sisendite arv: 8 analoogkanalit (diferentsiaalsed)
Mõõtmisrežiimid:
• Pinge: ±10 V, ±5 V, ±2,5 V (sisendtaksus ≥9 MΩ)
• Vool: 0–20 mA, 4–20 mA (sisendtaksus 280 Ω)
Resolutsioon: 12 bitti + märk (13-bitine ADC)
Mõõtetäpsus: ±0,1 % juures 25 °C
Konversiooniaeg: kuni 625 µs kõigi kanalite jaoks
Toide: 24 V DC, tüüpiline tarbimine 60 mA
Kaitse: diagnostika, toitepinge jälgimine, juhtme katkemise tuvastamine, LED-indikaatorid
Töötamistemperatuur: –20 … +60 °C (horisontaalne), kuni +50 °C (vertikaalne)
Kaitseklass: IP20
Mõõtmed: 45 × 100 × 75 mm
Kaal: ~180 g
Standarditele vastavus: CE, UL, CSA, cULus, RCM, KC, Marine Approval

Funktsioonid

Kõrge eraldusvõimega analoogsignaalide mõõtmine (voolu ja pinge režiimid).

Integreerimine SIMATIC S7-1200 kontrolleritega liitühenduse kaudu.

Paindlik parameetrite seadistamine (filtreerimine, integratsiooniaeg, häirete summutamine).

Integreeritud diagnostikafunktsioonid tagavad töökindluse ja kiire rikete tuvastamise.

Kompaktne DIN-liistule paigaldatav disain – lihtne paigaldus.

Kasutamine

Inseneridele: ideaalne tööstusprotsesside juhtimiseks – temperatuuri (anduri signaali muundurite kaudu), rõhu, voolu, positsiooni ja muude füüsikaliste suuruste mõõtmiseks.

Elektrikutele: lihtne paigaldada ja ühendada SIMATIC S7-1200 PLC-ga, tagades usaldusväärse signaali edastamise.

Automaatikasüsteemide integraatoritele: kasulik energiatõhususe, tootmisliinide, HVAC, veevarustuse või transpordisüsteemide juhtimislahenduste projekteerimisel.

Plussid

Kõrge mõõtetäpsus (±0,1 %).

Kiire reageerimisaeg – kuni 625 µs kõigi kanalite jaoks.

Kompaktne suurus ja lihtne paigaldus.

Lai töötemperatuuri vahemik.

Integreeritud diagnostika (LED-indikaatorid, toite jälgimine, juhtme katkemise tuvastamine).

Sertifikaadid (CE, UL, CSA, Marine Approval) – sobib erinevatele turgudele.

Miinused

Piiratud kaitseklass (IP20) – ei sobi niiskesse või tolmusesse keskkonda ilma lisakaitsmeta.

Otsest termopaaride või RTD-andurite tuge ei ole (vajalikud täiendavad muundurid).

Mõeldud ainult SIMATIC S7-1200 süsteemidele – ei ühildu teiste PLC-dega ilma lisaliidesteta.
