Automaatne aerosooltulekustutusseade | 100g | aktiveerumine 5-24VDC / 170°C juures | 1m³

100g versioon on mõeldud suurematele elektri- ja automaatikakappidele ning muudele suletud tehnilistele ruumidele. Moodul kinnitatakse kronsteinidega kapi siseseina külge, mistõttu see ei võta DIN-liistul ruumi ja seda saab paigaldada teistest moodulkomponentidest eraldi.

Termiline liin on mõeldud tulekustutusmooduli automaatseks käivitamiseks. Kui see puutub otseselt kokku leegiga või temperatuur aktiveerimiskohas jõuab ligikaudu 170±10°C-ni, rakendub moodul automaatselt. Selle aktiveerimisviisi puhul ei ole vaja välise tulekahjuanduri ega kontrolleri signaali.

Elektrilise aktiveerimise korral kasutatakse tulekustutusmoodulit koos tulekahjuanduri ja kontrolleriga. Kui andur tuvastab tulekahju tunnused, edastatakse signaal kontrollerile, mis aktiveerib aerosooltulekustutusmooduli. Käivituspinge võib olla 5V kuni 24V DC ning aktiveerimisvool peab olema suurem kui 350mA.

Elektriliseks aktiveerimiseks ei piisa ainult 5–24V DC pingest. Käivitusahel peab suutma anda voolu üle 350mA. Enne mooduli ühendamist tuleb kontrollida, kas kasutatava kontrolleri väljund vastab mõlemale nõudele.

Üks 100g moodul on mõeldud kuni 1m³ ruumala kaitseks, kui kustutustihedus on 100g/m³. Seadme valimisel tuleb arvestada kaitstava ruumi tegelikku sisemist ruumala, ventilatsiooniavasid, lekkeid, komponentide paigutust ja muid paigaldustingimusi.

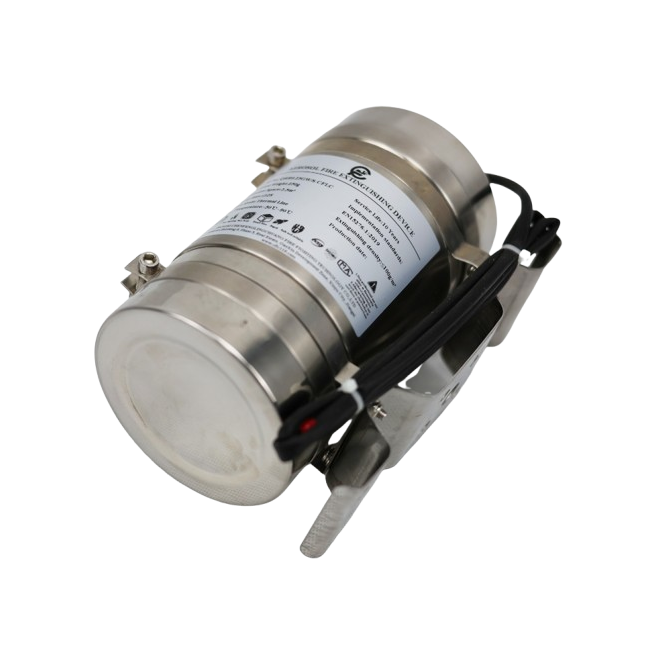

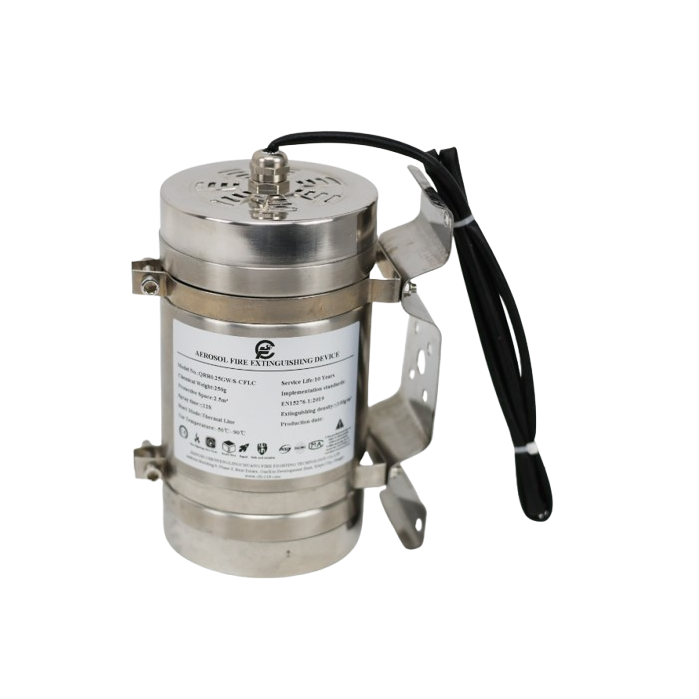

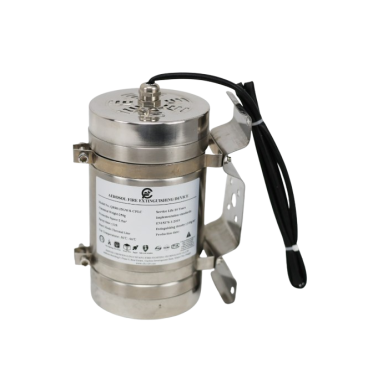

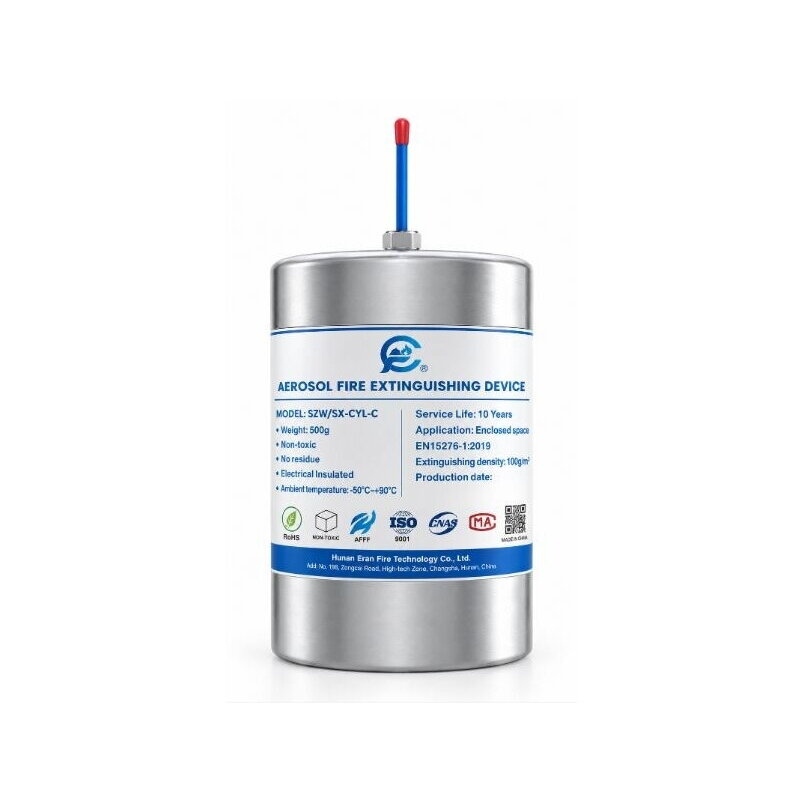

Mooduli korpus on silindrikujuline ja mõõtmetega Φ76x139mm. See kinnitatakse kronsteinidega elektrikilbi või tehnilise kapi siseseinale. Selline paigaldusviis võimaldab kasutada kapi vertikaalseid pindu ega võta DIN-liistul ruumi, jättes selle vabaks muude elektri- ja automaatikaseadmete jaoks.

100g aerosoolmoodul on mõeldud lokaalseks tulekaitseks suletud tehnilistes ruumides kuni 1m³. Silindriline konstruktsioon ja kronsteinidega kapi seinale kinnitamine võimaldavad moodulit kasutada suuremates elektrijaotus-, automaatika-, sagedusmuunduri- ja muudes tehnilistes kappides, tingimusel et nende ruumala ja konstruktsioon vastavad toote kasutustingimustele.

• Kaitstav ruumala kuni 1m³ sobib suurematele suletud elektri- ja automaatikakappidele.
• 100g kustutusainet ja kustutustihedus 100g/m³.
• Kaks aktiveerimisviisi – automaatne termiline ja elektriline.
• Automaatne termiline aktiveerimine võimaldab moodulil aktiveeruda, kui termiline liin puutub kokku leegiga või temperatuur jõuab ligikaudu 170±10°C-ni.
• 5–24V DC elektriline aktiveerimine võimaldab moodulit integreerida tulekahju tuvastus- ja juhtimissüsteemidesse.
• Aktiveerimisvool >350mA määrab kontrolleri käivitusväljundi nõude.
• Kronsteinidega seinale kinnitamine ei võta DIN-liistul ruumi.
• Silindriline Φ76x139mm korpus on mõeldud statsionaarseks paigaldamiseks tehnilise kapi sisse.
• Lai töötemperatuuri vahemik -50°C kuni +90°C.
• Keskkonna suhteline õhuniiskus kuni 95% RH võimaldab seadet kasutada erinevates tehnilise keskkonna tingimustes.
• 10-aastane kasutusiga on mõeldud pikaajaliseks statsionaarseks kaitseks.

• Kaitstava ruumala piirang: üks moodul on mõeldud kuni 1m³ suletud ruumi kaitseks, mistõttu suurema ruumala korral on vajalik eraldi projekteerimis- või tehniline hinnang.
• Elektriliseks aktiveerimiseks on vaja lisaseadmeid: moodulit tuleb kasutada koos sobiva tulekahjuanduri ja kontrolleriga.
• Vajalik on piisav väljundvool: ainult 5–24V DC pingest ei piisa – kontrolleri käivitusväljund peab suutma anda üle 350mA.
• Vajalik on mehaaniline kinnitus: 870g kaalu tõttu tuleb moodul sobivate kronsteinidega kindlalt kinnitada konstruktsiooniliselt sobiva kapi või elektrikilbi seina külge.
• Ühekordse toime põhimõte: pärast tegelikku rakendumist tuleb aerosooligeneraator uuega asendada.
• Tiheduse tähtsus: ventilatsiooniavad, lekked ja intensiivne õhuvahetus võivad mõjutada aerosooli kontsentratsiooni kaitstavas ruumis.
• Ei ole kogu ruumi tulekustutussüsteem: toode on mõeldud suletud tehnilise ruumi lokaalseks tulekaitseks.

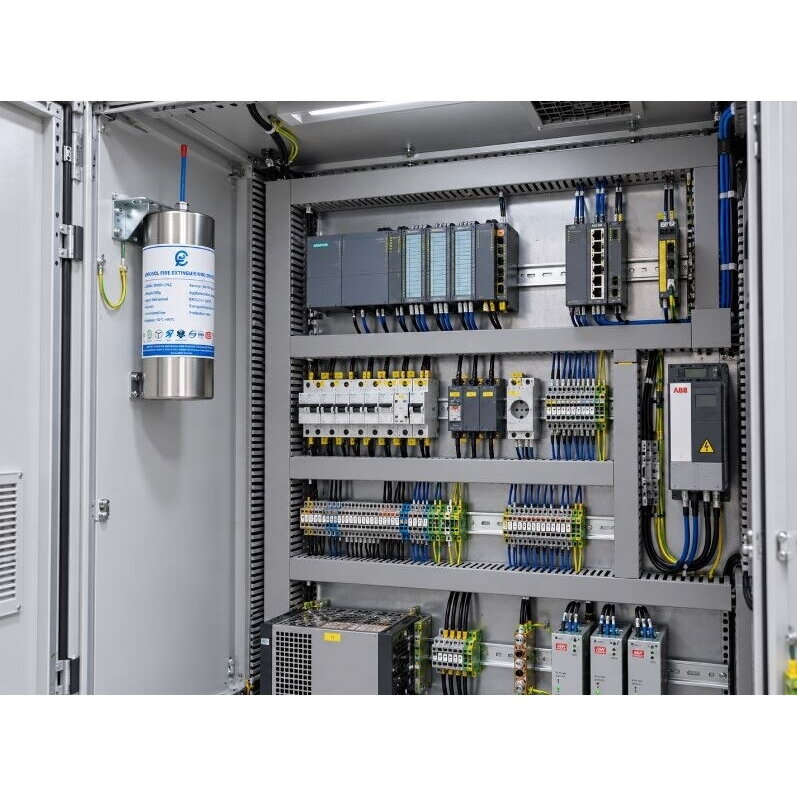

Suurema automaatikakapi sisemine kaitstav ruumala on ligikaudu 0.8m³. Kappi on paigaldatud kaitselülitid, kontaktorid, sagedusmuundurid, toiteallikad ja juhtimiselektroonika. 100g aerosooltulekustutusmoodul kinnitatakse kronsteinidega sobiva kapi siseseina külge. Termiline aktiveerimisliin paigutatakse kaitstavasse tsooni, mistõttu võib moodul automaatselt rakenduda, kui liin puutub otseselt kokku leegiga või temperatuur jõuab ligikaudu 170±10°C-ni. Lisaks saab seadme ühendada tulekahjuanduri ja kontrolleriga. Elektriliseks käivitamiseks peab kontroller saatma 5–24V DC signaali ja tagama aktiveerimisvoolu üle 350mA.

Üks 100g moodul on mõeldud kuni 1m³ suletud tehnilise ruumi kaitseks, kui kustutustihedus on 100g/m³.

Moodul kinnitatakse kronsteinidega elektrikilbi, automaatikakapi või muu sobiva tehnilise korpuse siseseina külge.

Ei. See mudel kinnitatakse kronsteinidega kapi seinale, mistõttu see ei võta DIN-liistul ruumi.

Moodulit saab aktiveerida automaatselt termilise aktiveerimisliiniga või elektriliselt 5–24V DC käivitusahela kaudu.

Kui termiline liin puutub otseselt kokku leegiga või selle temperatuur jõuab ligikaudu 170±10°C-ni, aktiveerub tulekustutusmoodul automaatselt.

Ei. Termiline aktiveerimisliin võib mooduli iseseisvalt aktiveerida, reageerides leegile või kõrgele temperatuurile.

Moodulit kasutatakse koos tulekahjuanduri ja kontrolleriga. Tulekahju tuvastamisel saadab kontroller tulekustutusmoodulile elektrilise aktiveerimissignaali.

Elektrilise aktiveerimise pinge võib olla 5V kuni 24V DC.

Aktiveerimisvool peab olema suurem kui 350mA.

Ei. Kontrollida tuleb nii väljundpinget kui ka vooluvõimekust. Kontrolleri väljund peab jääma vahemikku 5–24V DC ja suutma anda üle 350mA.

Moodul sisaldab 100g aerosooli tekitavat keemilist ainet.

Mooduli mõõtmed on Φ76x139mm ja toote kaal – 870g.

Töökeskkonna temperatuurivahemik on -50°C kuni +90°C.

Keskkonna suhteline õhuniiskus võib olla kuni 95% RH.

Toote kasutusiga on 10 aastat, kui järgitakse tootja paigaldus-, ladustamis- ja kasutustingimusi.

Ei. Aerosooltulekustutusgeneraator on ühekordse toimega seade ja tuleb pärast aktiveerimist uuega asendada.

Aerosooltulekustutusmoodul tuleb valida ja paigaldada vastavalt tootja tehnilisele dokumentatsioonile, kaitstava ruumi tegelikule ruumalale, ventilatsiooniavadele, leketele, seadmete paigutusele, tuleohule ja kohaldatavatele tuleohutusnõuetele. Elektrilise aktiveerimise korral peab kontrolleri käivitusahel olema 5–24V DC ja suutma anda üle 350mA voolu. 870g kaaluv moodul tuleb sobivate kronsteinidega kindlalt kinnitada konstruktsiooniliselt sobiva elektrikilbi või kapi seina külge. Termiline aktiveerimisliin tuleb paigutada vastavalt tootja paigaldusjuhendile. Seadet ei tohi lahti võtta, mehaaniliselt kahjustada, kuumutada ega aktiveerida muul kui ettenähtud viisil. Pärast rakendumist tuleb toode uuega asendada.
