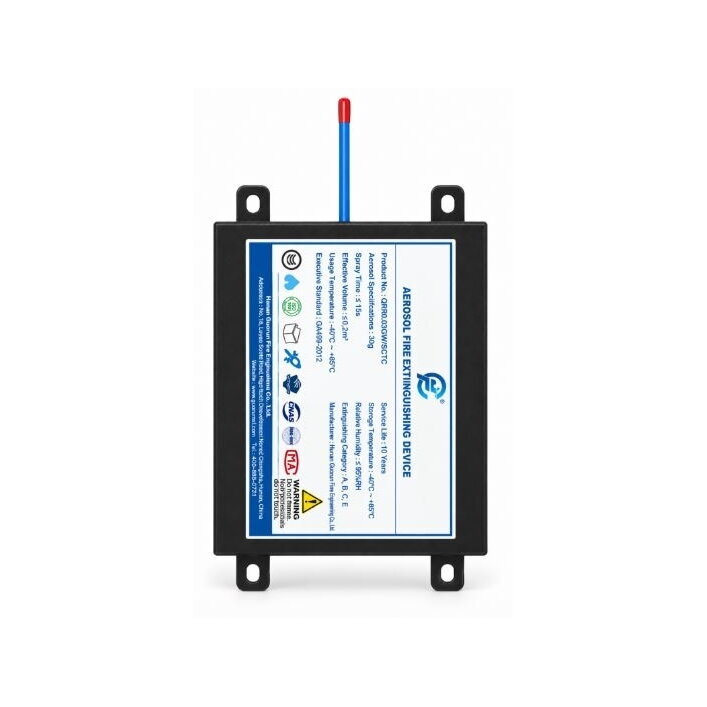

Automaatne aerosooltulekustutusseade | 40g | aktiveerumine 5-24VDC / 170°C juures | 0,4m³

Termiline aktiveerimisliin võimaldab moodulil rakenduda automaatselt ilma välise andurita: kui liin puutub otseselt kokku leegiga või selle temperatuur jõuab ligikaudu 170±10°C-ni, käivitatakse kustutusprotsess. Elektrilise aktiveerimise korral ühendatakse moodul 5–24V DC käivitusahelaga ning seda kasutatakse koos tulekahjuanduri ja kontrolleriga. Kontrolleri väljund peab tagama aktiveerimisvoolu, mis on suurem kui 350mA.

Termiline liin on mõeldud tulekustutusmooduli automaatseks käivitamiseks. Kui see puutub otseselt kokku leegiga või temperatuur aktiveerimiskohas jõuab ligikaudu 170±10°C-ni, rakendub moodul automaatselt. Selle aktiveerimisviisi puhul ei ole vaja välise tulekahjuanduri ega kontrolleri signaali.

Elektrilise aktiveerimise korral kasutatakse tulekustutusmoodulit koos tulekahjuanduri ja kontrolleriga. Kui andur tuvastab tulekahju tunnused, edastatakse teave kontrollerile, mis saadab aktiveerimissignaali tulekustutusmoodulile. Käivituspinge võib olla 5V kuni 24V DC, kuid aktiveerimisvool peab olema suurem kui 350mA.

Elektriliseks aktiveerimiseks ei piisa ainult 5–24V DC pinge rakendamisest. Käivitusahel peab suutma anda voolu üle 350mA. Enne mooduli ühendamist tuleb kontrollida, kas kasutatava kontrolleri väljund suudab tagada nõutava pinge ja voolu.

Üks 40g moodul on mõeldud kuni 0.4m³ ruumala kaitseks, kui kustutustihedus on 100g/m³. Seadme valimisel tuleb arvestada kaitstava ruumi tegelikku sisemist ruumala, ventilatsiooniavasid, lekkeid, komponentide paigutust ja muid paigaldustingimusi.

Kompaktne 136x105x14mm korpus kinnitatakse otse sobivale tasasele pinnale elektri- või automaatikakapi sees. Kuna paigaldamiseks ei ole DIN-liistu vaja, saab selle ruumi jätta kaitselülititele, releedele, kontaktoritele, PLC-moodulitele, toiteallikatele ja muudele elektriseadmetele.

Kaks aktiveerimisviisi võimaldavad moodulit kasutada erinevates kaitsesüsteemides. Termiline liin tagab automaatse rakendumise, reageerides otseselt leegile või kõrgele temperatuurile, samas kui 5–24V DC elektriline aktiveerimine võimaldab kustutamise käivitada tulekahjuanduri ja kontrolleri abil.

• Kaks aktiveerimisviisi – automaatne termiline ja elektriline.
• Automaatne termiline aktiveerimine võimaldab moodulil aktiveeruda, kui termiline liin puutub kokku leegiga või temperatuur jõuab ligikaudu 170±10°C-ni.
• 5–24V DC elektriline aktiveerimine võimaldab moodulit paindlikult integreerida tulekahju tuvastus- ja juhtimissüsteemidesse.
• Aktiveerimisvool >350mA määratleb selgelt kontrolleri käivitusväljundi nõude.
• Kaitstav ruumala kuni 0.4m³ sobib väikestele ja keskmise suurusega elektri- ning automaatikakappidele.
• 40g kustutusainet ja kustutustihedus 100g/m³.
• Kompaktsed mõõtmed 135x105x14mm võimaldavad mooduli paigaldada piiratud tehnilisse ruumi.
• Paigaldamine tasasele pinnale ei nõua DIN-liistu.
• Lai töötemperatuuri vahemik -50°C kuni +90°C.
• Keskkonna suhteline õhuniiskus kuni 95% RH võimaldab seadet kasutada erinevates tehnilise keskkonna tingimustes.
• 10-aastane kasutusiga on mõeldud pikaajaliseks statsionaarseks kaitseks.

• Kaitstava ruumala piirang: üks moodul on mõeldud kuni 0.4m³ ruumi kaitseks, mistõttu suurema ruumala korral on vajalik eraldi projekteerimis- või tehniline hinnang.
• Elektriliseks aktiveerimiseks on vaja lisaseadmeid: moodulit tuleb kasutada koos sobiva tulekahjuanduri ja kontrolleriga.
• Vajalik on piisav väljundvool: ainult 5–24V DC pingest ei piisa – kontrolleri käivitusväljund peab suutma anda üle 350mA.
• Ühekordse toime põhimõte: pärast tegelikku rakendumist tuleb aerosooligeneraator uuega asendada.
• Tiheduse tähtsus: ventilatsiooniavad, lekked ja intensiivne õhuvahetus võivad mõjutada aerosooli kontsentratsiooni kaitstavas ruumis.
• Ei ole kogu ruumi tulekustutussüsteem: toode on mõeldud suletud tehnilise ruumi lokaalseks tulekaitseks.

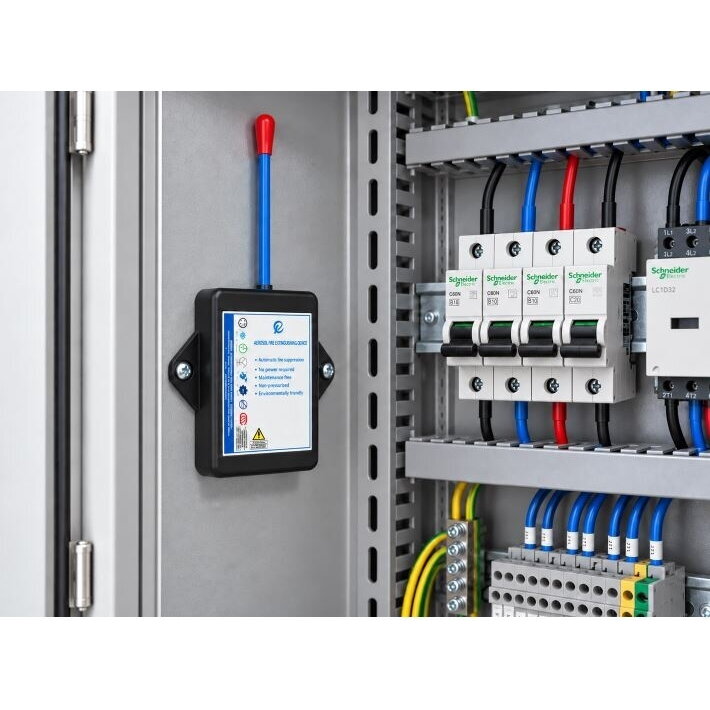

Automaatikakapi sisemine kaitstav ruumala on ligikaudu 0.35m³. Kappi on paigaldatud kaitselülitid, kontaktorid, toiteallikad, releed ja juhtimiselektroonika. 40g aerosooltulekustutusmoodul kinnitatakse kapi sobivale tasasele sisepinnale. Termiline aktiveerimisliin paigutatakse kaitstavasse tsooni, mistõttu võib moodul automaatselt rakenduda, kui liin puutub otseselt kokku leegiga või temperatuur jõuab ligikaudu 170±10°C-ni. Lisaks ühendatakse moodul tulekahjuanduri ja kontrolleriga. Elektriliseks käivitamiseks peab kontroller saatma 5–24V DC signaali ja tagama aktiveerimisvoolu üle 350mA.

Üks 40g moodul on mõeldud kuni 0.4m³ suletud tehnilise ruumi kaitseks, kui kustutustihedus on 100g/m³.

Moodulit saab aktiveerida automaatselt termilise aktiveerimisliiniga või elektriliselt 5–24V DC käivitusahela kaudu.

Kui termiline liin puutub otseselt kokku leegiga või selle temperatuur jõuab ligikaudu 170±10°C-ni, aktiveerub tulekustutusmoodul automaatselt.

Ei. Termiline aktiveerimisliin töötab automaatselt ja võib mooduli aktiveerida otseselt leegile või kõrgele temperatuurile reageerides.

Moodulit kasutatakse koos tulekahjuanduri ja kontrolleriga. Tulekahju tuvastamisel saadab kontroller tulekustutusmoodulile elektrilise aktiveerimissignaali.

Elektrilise aktiveerimise pinge võib olla 5V kuni 24V DC.

Aktiveerimisvool peab olema suurem kui 350mA.

Ei. Kontrollida tuleb nii pinget kui ka väljundvoolu võimekust. Kontroller peab suutma saata 5–24V DC aktiveerimissignaali ja anda voolu üle 350mA.

Tarnija esitatud tööpõhimõtte kohaselt kasutatakse elektrilist versiooni koos tulekahjuanduri ja kontrolleriga, mis saadab aktiveerimissignaali tulekustutusmoodulile.

Ei. Moodul kinnitatakse otse tasasele pinnale.

Moodul sisaldab 40g aerosooli tekitavat keemilist ainet.

Mooduli mõõtmed on 136x105x14mm ja toote kaal – 290g.

Töökeskkonna temperatuurivahemik on -50°C kuni +90°C.

Ei. Aerosooltulekustutusgeneraator on ühekordse toimega seade ja tuleb pärast aktiveerimist uuega asendada.

Aerosooltulekustutusmoodul tuleb valida ja paigaldada vastavalt tootja tehnilisele dokumentatsioonile, kaitstava ruumi tegelikule ruumalale, ventilatsiooniavadele, leketele, seadmete paigutusele, tuleohule ja kohaldatavatele tuleohutusnõuetele. Elektrilise aktiveerimise korral peab kontrolleri käivitusahel olema 5–24V DC ja suutma anda üle 350mA voolu. Termiline aktiveerimisliin tuleb paigutada vastavalt tootja paigaldusjuhendile. Seadet ei tohi lahti võtta, mehaaniliselt kahjustada, kuumutada ega aktiveerida muul kui ettenähtud viisil. Pärast rakendumist tuleb toode uuega asendada.
