    Automaatne tõkkepuu | kaugjuhtimisega tõkkepuu | 3-4m poomidele | 125W | 230V | 1060x370x262mm | RS485 | IP54 | Hikvision | DS-TMG420-H

    Tootekood: DS-TMG420-H
    Küsi
    Hind 800.29 € KM-ga
    ( 661.40 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Hikvision DS-TMG420-H – kiiretoimeline elektromehaaniline automaatne tõkkepuu, mis on mõeldud intensiivseks sõidukite sisse- ja väljasõidu kontrolliks. 3 m poomiga on avanemis- ja sulgemisaeg umbes 1,8 s, 4 m poomiga umbes 2,5 s; seadmel on harjadeta DC-mootor, RS-485 liides ja kaks kaugjuhtimispulti. Tugev 1,5 mm SGCC-terasest korpus tagab IP54 ja IK09 kaitse ning 3 või 4 m poom valitakse ja tellitakse eraldi.

  • Info

    Elektromehaaniline teetõkkepuu | kiire tõkkepuu | 3–4 m poomile | 1,8–2,5 s | 230 V AC | harjadeta DC-mootor | IP54 | IK09 | tumehall | Hikvision DS-TMG420-H

    Hikvision DS-TMG420-H – kiire elektromehaaniline teetõkkepuu sõidukite sisse- ja väljasõidu kontrollimiseks parklates, elamukompleksides, ärikeskustes, tööstusaladel ja teistel kontrollitud territooriumidel. Seadmel on harjadeta alalisvoolumootor, elektrooniline juhtimine ja kiire poomimehhanism. 3 m sirge kaheksanurkse poomiga on avamis- ja sulgemisaeg ligikaudu 1,8 s ning 4 m poomiga ligikaudu 2,5 s. Vastupidav 1,5 mm SGCC teraskorpus tagab IP54 kaitse ja IK09 löögikindluse. Tumehall oranžikaspunase esiluugiga korpus sobib välispaigalduseks. Komplektis on kaks kaugjuhtimispulti; poom valitakse ja tellitakse eraldi.

    Põhiidee:
    Parklates ja intensiivse liiklusega sissepääsudes on oluline iga sekund. Aeglane poomi tõstmine võib tekitada järjekordi ning valesti korraldatud sulgemine ohustada sõidukeid ja inimesi. Hikvision DS-TMG420-H ühendab kiire poomiliikumise, harjadeta mootoritehnoloogia, elektroonilise juhtimise ning võimaluse ühendada täiendavaid sõiduki- ja ohutusandureid. Tõkkepuud saab kasutada 3 või 4 m poomiga ning integreerida parkimis- ja juurdepääsukontrollisüsteemidesse.

    ⚡ Säde: Faas, mis teeb selle Hikvisioni tõkkepuu eriliseks? Kas see tõstab poomi tõesti vähem kui kahe sekundiga?

    ⚙ Faas: Jah. 3 m kaheksanurkse poomiga on tõsteaeg umbes 1,8 sekundit ja 4 m poomiga umbes 2,5 sekundit. Kiirus sõltub poomi tüübist ja pikkusest. Tõkkepuul on harjadeta DC-mootor, takistusetuvastuse ühendusvõimalused ja kaugjuhtimine. Ühendada saab ka sõidukiradari, induktsioonsilmuse detektori või fotosilmad, et tõkkepuu ei töötaks ainult taimeri alusel.

    Kiirus 3 m poomiga
    1,8 s
    Kiirus 4 m poomiga
    2,5 s
    Korpuse kaitse
    IP54 | IK09
    Juhtimine
    2 pulti | RS-485

    Tööpõhimõte

    Hikvision DS-TMG420-H töötab elektromehaanilise ajami põhimõttel. Korpuses olev harjadeta alalisvoolumootor (Brushless DC Motor) edastab liikumise poomile läbi reduktori ja mehaaniliste hoobade süsteemi. Harjadeta konstruktsioon võimaldab elektroonilist juhtimist ja vähendab mehaaniliste harjade kulumise vajadust.

    Tõkkepuu toide on 230 V AC. Integreeritud juhtsüsteem töötleb avamis-, sulgemis-, peatamis- ja ohutusseadmete käske.

    3 m sirge kaheksanurkse poomiga võtab tõstmine ja langetamine umbes 1,8 sekundit. 4 m poomiga umbes 2,5 sekundit.

    Harjadeta mootori elektrooniline juhtimine võimaldab sujuvat poomiliikumist. Süsteem toetab takistusetuvastuse reaktsiooni ja avamiskäsu prioriteeti.

    Vaikimisi on poom parempoolse paigaldusega, kuid suunda saab muuta, võimaldades paigaldust mõlemale poole läbipääsu.

    Programmeeritava sulgemisviivituse vaikimisi väärtus on 10 sekundit ja seda saab kohandada.

    Sõidukite tuvastamiseks saab ühendada infrapuna-fotoelemendid, sõidukidetektorid või radarid.

    RS-485 võimaldab integreerida tõkkepuu välise automaatika või parkimissüsteemiga. Saadaval on ka eraldi avamis-, sulgemis- ja peatamissisendid.

    Seadmel on sündmuste logimine ja veadiagnostika.

    Elektrikatkestuse korral saab poomi avada käsitsi; võimalik on paigaldada ka automaatne tõstesüsteem.

    Mille poolest on see kiire teetõkkepuu kasulik?
    Harjadeta mootor, 1,8–2,5 sekundi poomiliikumine, kaugjuhtimine, RS-485 ja ohutusandurite ühendusvõimalused võimaldavad luua automatiseeritud sissepääsusüsteemi. IP54 ja IK09 korpus sobib välitingimustesse ning poomi pikkust saab valida vastavalt läbipääsule.

    Tehnilised andmed

    Toote tüüp Kiire elektromehaaniline teetõkkepuu
    Kaubamärk Hikvision
    Mudel DS-TMG420-H
    Seeria DS-TMG420
    Ajami tüüp Elektromehaaniline, integreeritud reduktoriga
    Mootori tüüp Harjadeta alalisvoolumootor (Brushless DC)
    Toide 230 V AC
    Maksimaalne võimsus 125 W (DS-TMG420 baasversioon)
    Soovitatav poomi pikkus 3 m või 4 m, valitakse eraldi
    Poomi tüüp Sirge, kaheksanurkne
    3 m poomi tõsteaeg 1,8 s
    3 m poomi langetusaeg 1,8 s
    4 m poomi tõsteaeg 2,5 s
    4 m poomi langetusaeg 2,5 s
    Poomi paigaldussuund Vaikimisi parempoolne, muudetav
    Poomi kinnituskõrgus 885 mm maapinnast
    Automaatse sulgemise viivitus Vaikimisi 10 s, reguleeritav
    Minimaalne viivitus 2 s, edasi 2 s sammuga
    Mehaaniline tsüklite arv 5 000 000 tsüklit
    Töörežiim Intensiivne, 100% töötsükli klass
    Korpuse materjal SGCC teras
    Korpuse seinapaksus 1,5 mm
    Ukse paksus 1,2 mm
    Korpuse värv Tumehall (Iron Gray)
    Ukse värv Oranžikaspunane (Orange Red)
    Kaitseaste IP54
    Löögikindlus IK09
    Töötemperatuur −30...+60 °C
    Suhteline õhuniiskus Kuni 90%

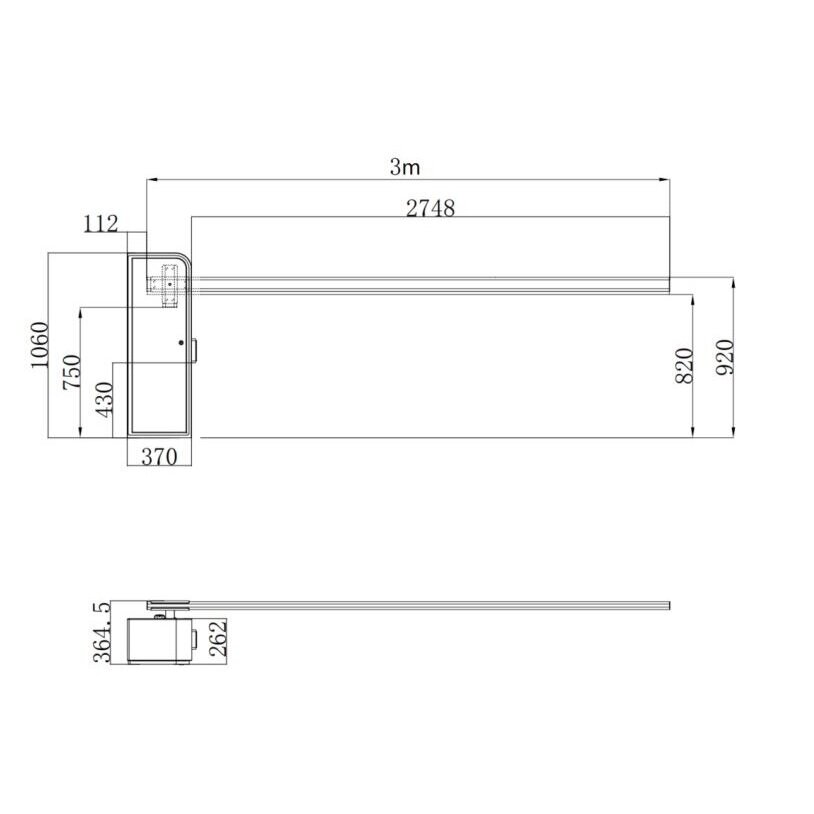

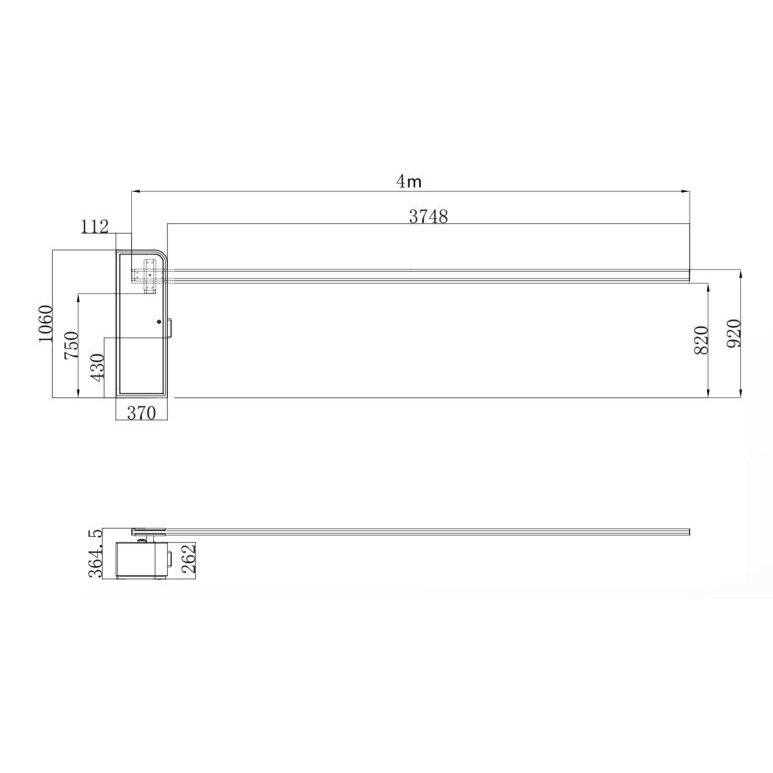

    Korpuse mõõtmed 1060 × 370 × 262 mm
    Kaal ilma poomita 43 ± 3 kg
    Pakendi mõõtmed ilma poomita 1266 × 504 × 626 mm
    Brutokaal ilma poomita 47 ± 3 kg
    RS-485 1 grupp
    Avamissisend 1 grupp
    Sulgemissisend 1 grupp
    Peatamissisend 1 grupp
    Ülemise lõppasendi signaal 1 grupp
    Alumise lõppasendi signaal 1 grupp
    Ohutusseadmete liides 1 grupp: IR-fotoelement / sõidukidetektor / radar
    Foori liides 1 grupp, väline toide, kuni 230 V AC
    Kaugjuhtimine Raadiopultide, väliste sisendite või ühilduva juhtsüsteemi kaudu
    Käsitsi avamine Mehaaniline vabastusmehhanism
    Automaatne tõstmine voolukatkestusel Võimalik lisaseadmega
    3 m poomi mõõtmed 98 × 45 × 3000 mm
    4 m poomi mõõtmed 98 × 45 × 4000 mm
    3 m poomi kaal 2,8 ± 0,3 kg
    4 m poomi kaal 3,45 ± 0,3 kg
    Poomi materjal AL6061 alumiiniumisulam
    Poomi värv Valge punaste märgistustega
    RF-vastavus CE-RED, EN 300220-1, EN 300220-2, EN 301489-1, EN 301489-3, EN IEC 62311:2020
    EMC standardid EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 50130-4
    Elektriohutuse standardid EN 62368-1, IEC 62368-1
    Keskkonnanõuetele vastavus RoHS
    Komplekt Tõkkepuumehhanism juhtsüsteemi ja 2 kaugjuhtimispuldiga
    Poom 3 m või 4 m poom tellitakse eraldi

    Põhifunktsioonid

    • Kiire sõidukite juurdepääsukontroll.
    • 1,8 s töö 3 m poomiga.
    • 2,5 s töö 4 m poomiga.
    • Harjadeta DC-mootor.
    • Integreeritud juhtsüsteem.
    • Kaugjuhtimine.
    • RS-485.
    • Reguleeritav sulgemisviivitus.
    • Avamiskäsu prioriteet.
    • Takistusetuvastuse reaktsioon.
    • Sõidukidetektorite ühendus.
    • Liiklusfoori juhtimine.
    • Muudetav poomi suund.
    • 5 miljoni tsükli mehaaniline näitaja.
    • Veadiagnostika.
    • Käsitsi avariijuhtimine.
    • IP54 ja IK09 kaitse.

    3 m ja 4 m poomi valik

    Tõkkepuumehhanism tarnitakse ilma poomita. Sõltuvalt läbipääsu laiusest valitakse 3 või 4 m sirge kaheksanurkne alumiiniumpoom.

    Parameeter 3 m poom 4 m poom
    Profiil Kaheksanurkne Kaheksanurkne
    Pikkus 3000 mm 4000 mm
    Profiili mõõtmed 98 × 45 mm 98 × 45 mm
    Tõsteaeg 1,8 s 2,5 s
    Langetusaeg 1,8 s 2,5 s
    Kaal 2,8 ± 0,3 kg 3,45 ± 0,3 kg
    Materjal AL6061 alumiinium AL6061 alumiinium
    Värv Valge punaste märgistustega Valge punaste märgistustega
    Oluline komplekti kohta:
    Hikvision DS-TMG420-H müüakse elektromehaanilise tõkkepuumehhanismina. 3 või 4 m poom ei kuulu põhikomplekti ja tuleb eraldi valida ning osta.

    Kus kasutatakse?

    • Korterelamute parklates.
    • Suletud elamualade ja eravalduste sissepääsudes.
    • Büroo- ja ärikeskuste parklates.
    • Kaubandus- ja teenindusobjektide sissepääsudes.
    • Tasulistes ja abonementparkimissüsteemides.
    • Hotellide ja äriobjektide kontrollpunktides.
    • Tööstus- ja tootmisalade sissepääsudes.
    • Logistika- ja laokeskustes.
    • Piiratud juurdepääsuga tehnilistel aladel.
    • Automatiseeritud süsteemides radarite, kaardilugejate või numbrituvastusega.

    Kasutamine vastavalt vajadusele

    Territooriumi omanikule või haldajale.
    Kiire töö aitab vähendada ooteaega ja kontrollida sõidukivoogu.
    Automaatika paigaldajale.
    Integreeritud juhtplokk, muudetav poomisuund, eraldi juhtsisendid ja RS-485 võimaldavad paindlikku integreerimist.
    Insenerile / projekteerijale.
    3 ja 4 m poomid, IP54, IK09, −30...+60 °C ja välised juhtliidesed võimaldavad süsteemi kasutada erineva liiklusintensiivsusega objektidel.

    Praktiline kasutus

    Korterelamu parklasse paigaldatakse Hikvision DS-TMG420-H koos 3 m kaheksanurkse poomiga. Seade ühendatakse 230 V AC toitega ning juhtsüsteemiga ühendatakse sõidukiradar ja elanike juurdepääsukontroll. Pärast autoriseerimist tõuseb poom umbes 1,8 sekundiga. Ohutusandur jälgib läbipääsuala ja takistab ohtlikku sulgemist.

    Plussid / eelised

    • 1,8 s töö 3 m poomiga.
    • 2,5 s töö 4 m poomiga.
    • Harjadeta DC-mootor.
    • Elektrooniline juhtimine ja diagnostika.
    • Kaks kaugjuhtimispulti.
    • Juurdepääsusüsteemidega integreerimine.
    • RS-485.
    • IR-, radar- ja detektoriühendused.
    • Reguleeritav sulgemisviivitus.
    • Muudetav poomisuund.
    • IP54.
    • IK09.
    • −30...+60 °C.
    • 1,5 mm SGCC teras.
    • Käsitsi avamine voolukatkestusel.
    • 5 miljonit tsüklit.

    Miinused / piirangud

    • Poom tellitakse eraldi.
    • Vajalik tugev alus.
    • 43 kg korpus vajab korralikku kinnitust.
    • Kiire töö nõuab hästi projekteeritud ohutusala.
    • Andurid valitakse projekti järgi.
    • Automaatseks tõstmiseks voolukatkestusel on vaja lisaseadet.
    • IP54 ei sobi vette sukeldamiseks ega survepesuks.
    • Tõkkepuu ei ole sõiduki kokkupõrkekindel turvabarjäär.
    • Taimer ei asenda sõiduki- ja takistusetuvastust.

    Paigaldus- ja ohutusmärkused

    • Professionaalne paigaldus. Paigalduse ja elektriühenduse peab tegema kvalifitseeritud spetsialist.
    • Stabiilne alus. Korpus tuleb kinnitada tugevale alusele.
    • Paigaldusruum. Arvestada tuleb 1060 × 370 × 262 mm korpuse, poomiliikumise ja hooldusruumiga.
    • Toide. 230 V AC koos nõuetekohase kaitse ja maandusega.
    • Poomi valik. Valitakse läbipääsu laiuse järgi.
    • Poomi kinnitamine. Poom tuleb mehhanismiga kindlalt ühendada.
    • Paigaldussuund. Suuna muutmisel tuleb mehhanism ja juhtparameetrid ümber seadistada.
    • Poomi kõrgus. 885 mm maapinnast.
    • Kiire liikumine. Vajalik õigesti paigutatud ohutusseadmete süsteem.
    • Takistuste tuvastamine. Andurid peavad vältima sulgemist sõiduki või inimese peale.
    • Automaatne sulgemine. Viivitus tuleb kooskõlastada sõidukituvastusega.
    • RS-485. Ühendus vastavalt kasutatavale skeemile.
    • Juhtkontaktid. Kasutada ettenähtud klemme.
    • Foori ühendus. Liidese elektrilisi parameetreid ei tohi ületada.
    • Veadiagnostika. Pärast paigaldust kontrollida kõiki juht- ja ohutusfunktsioone.
    • IP54. Välitingimustes tuleb tagada korrektsed kaablisisendid ja vältida vee kogunemist.
    • Avariiline avamine. Käsimehhanismi kasutada ainult ohututes tingimustes.
    • Perioodiline hooldus. Kontrollida mehhanismi, poomi kinnitust, elektriühendusi ja sensoreid.
    • Jalakäijate ohutus. Jalakäijate tee ei tohi läbida poomi ohtlikku liikumisala.
    ⚡ Faasi soovitus:
    Kiire tõkkepuu puhul ei ole oluline ainult tõsteaeg. Intensiivse liikluse korral on vajalik sõidukituvastus ning ei tohiks tugineda üksnes 10-sekundilisele taimerile. Radar, induktsioonsilmus või fotosilmad peavad tagama ohutu juhtimise. 3 m poom töötab kiiremini, kuid laiem läbipääs võib nõuda 4 m poomi. Mõlemad tellitakse eraldi.

    Kiirvaliku juhend

    3 m | 1,8 s
    4 m | 2,5 s
    IP54 | IK09
    230 V AC | RS-485
    Sobib, kui vajate:
    • väga kiiret automaatset tõkkepuud
    • 3 m poomi 1,8 s tõsteajaga
    • 4 m poomi 2,5 s tõsteajaga
    • harjadeta mootorit
    • kahe puldiga kaugjuhtimist
    • RS-485 integreerimist
    • radari, fotosilmade või detektorite ühendust
    • IP54 ja IK09 korpust
    • reguleeritavat sulgemisviivitust
    Olulisemad valikuparameetrid:
    • 3 või 4 m poom
    • tegelik läbipääsu laius
    • vajalik liikumiskiirus
    • liiklusintensiivsus
    • vasak või parem paigaldus
    • 230 V AC toide
    • vundamendi konstruktsioon
    • täiendavad ohutusandurid
    • RS-485 või individuaalsed juhtsisendid
    • automaatse tõstmise vajadus voolukatkestusel
    Oluline meeldetuletus: toode on elektromehaaniline tõkkepuumehhanism juhtsüsteemi ja kahe puldiga. 3 või 4 m poom tuleb tellida eraldi. Ohutu süsteem nõuab korrektset sõidukituvastust, takistuse jälgimist ja elektrilist kaitset.

    KKK – Säde küsib, Faas vastab

    ⚡ Säde: Kas poom on komplektis?
    ⚙ Faas: Ei. 3 või 4 m poom tellitakse eraldi.
    ⚡ Säde: Kui kiiresti tõuseb 3 m poom?
    ⚙ Faas: Ligikaudu 1,8 sekundiga.
    ⚡ Säde: Aga 4 m poom?
    ⚙ Faas: Ligikaudu 2,5 sekundiga.
    ⚡ Säde: Kas seda saab kaugjuhtida?
    ⚙ Faas: Jah, komplektis on kaks pulti.
    ⚡ Säde: Kas saab ühendada numbrituvastuse?
    ⚙ Faas: Jah, ühilduva juurdepääsu- või parkimissüsteemi kaudu.
    ⚡ Säde: Mis on harjadeta DC-mootor?
    ⚙ Faas: Elektrooniliselt juhitav alalisvoolumootor ilma mehaaniliste harjadeta.
    ⚡ Säde: Kas poomi saab paigaldada vasakule?
    ⚙ Faas: Jah, vaikimisi parempoolset suunda saab muuta.
    ⚡ Säde: Mida tähendavad IP54 ja IK09?
    ⚙ Faas: IP54 kaitseb kahjuliku tolmukoguse ja veepritsmete eest; IK09 vastab 10 J löögienergiale.
    ⚡ Säde: Kas see sulgub automaatselt 10 sekundi pärast?
    ⚙ Faas: Juhtsüsteemil on reguleeritav viivitus, mille vaikimisi väärtus on 10 s.
    ⚡ Säde: Kas saab ühendada sõidukiradari?
    ⚙ Faas: Jah, olemas on IR-anduri, sõidukidetektori või radari liides.
    ⚡ Säde: Mida tähendab 5 miljonit tsüklit?
    ⚙ Faas: See on mehhanismi vastupidavust kirjeldav tsüklinäitaja.
    ⚡ Säde: Kas see töötab tugeva külmaga?
    ⚙ Faas: Jah, töötemperatuur on −30...+60 °C.
    ⚡ Säde: Mis juhtub voolukatkestuse korral?
    ⚙ Faas: Poomi saab avada käsitsi ning võimalik on lisada automaatne tõstesüsteem.
    ⚡ Säde: Kas see sobib intensiivse kasutusega parklasse?
    ⚙ Faas: Jah, kiire harjadeta mehhanism on mõeldud sagedaseks tööks.
    ⚡ Säde: Kas korpusel on punane-roheline LED-indikaator?
    ⚙ Faas: Baasmudelil väliseid punase-rohelise liikluse LED-indikaatoreid ei ole. Vajadusel saab ühendada välise foori.
    ⚡ Säde: Kas seda saab juhtida telefoniga?
    ⚙ Faas: Jah, sobiva GSM-, võrgu- või muu nutijuhtimismooduli kaudu.

    Hikvision DS-TMG420-H – kiire automaatne teetõkkepuu 3–4 m poomile, IP54, IK09

    Hikvision DS-TMG420-H – harjadeta DC-mootoriga kiire elektromehaaniline teetõkkepuu parkla-, elamu-, büroo-, äri- ja tööstusalade sõidukite juurdepääsu kontrolliks. 3 m kaheksanurkse poomiga on avamis- ja sulgemisaeg umbes 1,8 s, 4 m poomiga umbes 2,5 s. 230 V AC, integreeritud juhtimine, RS-485, reguleeritav sulgemisviivitus, kaks pulti ja väliste sõidukiandurite ühendamine võimaldavad luua funktsionaalse automaatse sissepääsusüsteemi. 1,5 mm SGCC teraskorpus, IP54, IK09 ja −30...+60 °C sobivad välitingimustesse. Poom tellitakse eraldi.

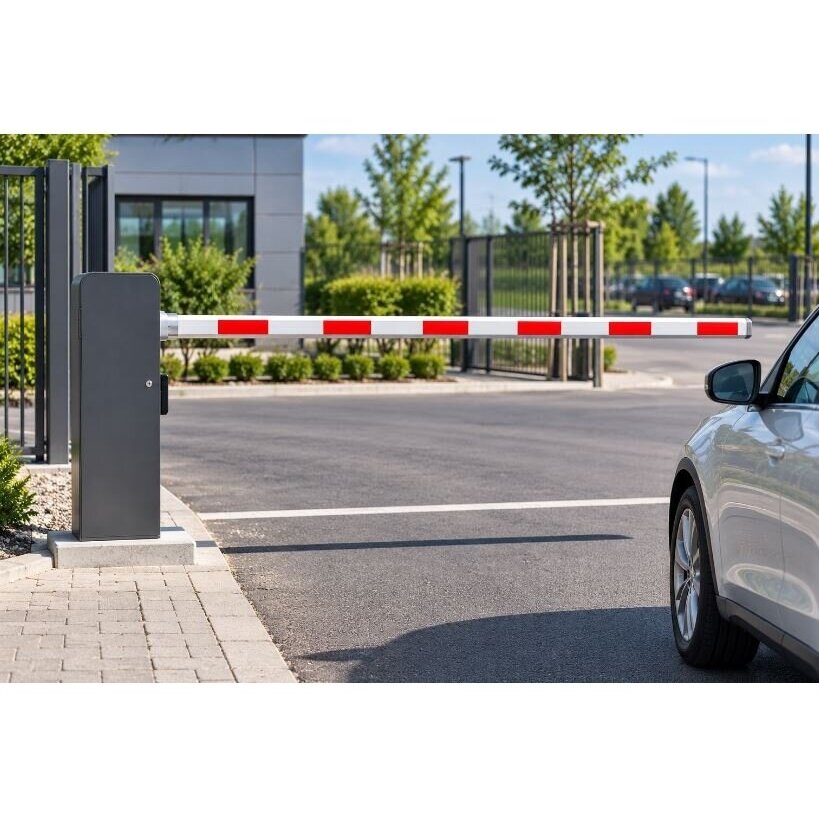

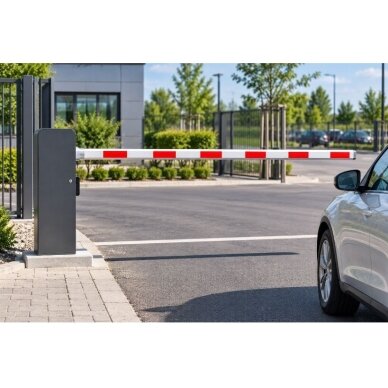

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
