  • Uus   Avatav voolutrafo | 1600/5 A | kl. 0,5 | 10 VA | latile 85 × 165 mm | Schneider Electric PowerLogic GJ | METSECT5GJ160

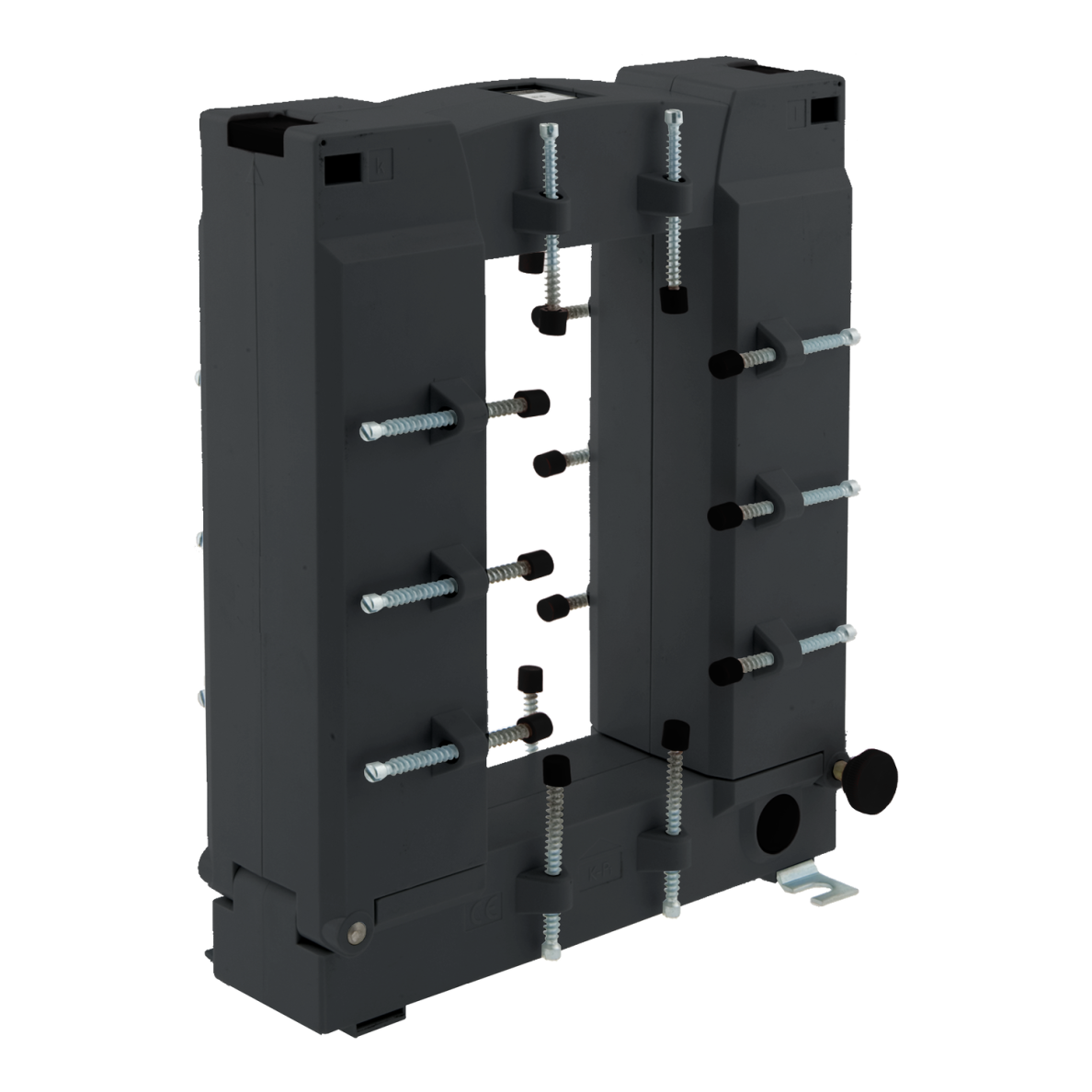

    Avatav voolutrafo | 1600/5 A | kl. 0,5 | 10 VA | latile 85 × 165 mm | Schneider Electric PowerLogic GJ | METSECT5GJ160

    Tootekood: METSECT5GJ160
    Küsi
    Hind 468.27 € KM-ga
    ( 387.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Avatav (split-core) voolutrafo 1600/5 A, täpsusklass 0,5, 10 VA, latile, ava 85 × 165 mm. IEC 61869-2.

  • Info

    Avatav voolutrafo | 1600/5 A | kl. 0,5 | 10 VA | latile 85 × 165 mm | Schneider Electric PowerLogic GJ | METSECT5GJ160

    Schneider Electric PowerLogic GJ METSECT5GJ160 on avatav voolutrafo 1600/5 A 5 A voolusisendiga arvestitele ja võrguanalüsaatoritele. Südamik avaneb, mistõttu see paigaldatakse juba paigaldatud latile ilma lahtiühendamiseta.

    Põhimõte:
    Avatava voolutrafo peamine väärtus – arvestuse saab lisada objekti peatamata. METSECT5GJ160 täpsusklass on 0,5 ja nimikoormus 10 VA – arvesti sisend koos sekundaarjuhtmete kadudega ei tohi seda ületada.
    Ülekandetegur
    1600/5 A
    Klass / koormus
    kl. 0,5 / 10 VA
    Ava
    85 × 165 mm
    Paigaldus
    kinnitatakse kruvidega; DIN-siin / pind

    Tööpõhimõte

    Trafo avatakse, asetatakse lati ümber ja suletakse – kinnitatakse kruvidega.

    Primaarvool kuni 1600 A muundatakse proportsionaalseks sekundaarvooluks kuni 5 A, mis suunatakse arvesti või analüsaatori voolusisendisse.

    Arvestis seadistatakse ülekandetegur 1600/5 – seade näitab tegelikku voolu, võimsust ja energiat.

    Miks valida METSECT5GJ160?
    Arvestus paigaldatakse olemasolevasse paigaldisse ilma latte lahti ühendamata ning klass 0,5 sobib energiaarvestuseks ja koormusanalüüsiks.

    Tehnilised andmed

    Toote tüüp Avatav (split-core) voolutrafo
    Tootja / kood Schneider Electric / METSECT5GJ160
    Seeria / tüüp PowerLogic, tüüp GJ
    Ülekandetegur 1600/5 A
    Täpsusklass 0,5
    Nimikoormus 10 VA
    Ohutustegur FS ≤ 10
    Termiline vastupidavus 60 kA / 1 s
    Primaarjuhi ava latile, ava 85 × 165 mm
    Välismõõdud 195 × 243 × 79 mm
    Tööpinge Ue < 720 V, 50 Hz
    Isolatsioonipinge Ui 3 kV (50 Hz, 1 min)
    Isolatsiooniklass E
    Paigaldus kinnitatakse kruvidega; DIN-siin / pind
    Töötemperatuur −5…+40 °C
    Hoiutemperatuur −25…+70 °C
    Standardid IEC/EN 61869-1, IEC/EN 61869-2

    Põhifunktsioonid

    • Avatav südamik – paigaldus ilma latte lahti ühendamata.
    • Ülekandetegur 1600/5 A – standardne 5 A signaal arvestitele ja analüsaatoritele.
    • Klass 0,5 – sobib energiaarvestuseks ja koormuse jälgimiseks.
    • 10 VA koormus – varu arvesti sisendile ja sekundaarjuhtmetele.
    • FS ≤ 10 – piirab lühise ajal sekundaarvoolu ja kaitseb seadet.

    Kus kasutatakse?

    • Hoone või ettevõtte sisendi arvestus
    • Jaotuskilpide moderniseerimine ilma väljalülituseta
    • Päikeseelektrijaamade ja generaatorite arvestus
    • Tootmisliinide energiaseire
    • Analüsaatorite ja PLC voolusisendid
    • Energiahaldussüsteemid (EMS)

    Kasutamine vajaduse järgi

    Paigaldavale elektrikule.
    Paigaldatakse ilma latte lahti ühendamata – lühem tööaeg ja vähem väljalülitusi.
    Energeetikule / hoone haldurile.
    Näitab kiiresti tegelikku tarbimist ja suurimaid tarbijaid.
    Kilbitootjale.
    Schneider PowerLogic seeria sobib hästi Acti9 iEM3000 ja PM5000 seadmetega.

    Praktiline kasutus

    Kui arvestus tuleb lisada lattide süsteemi tööd peatamata, paigaldatakse igale faasile METSECT5GJ160, sekundaarahel ühendatakse arvestiga ja seadistatakse ülekandetegur 1600/5. Eelnevalt kontrollige, et tegelik maksimaalne vool vastab trafo nimivoolule.

    Plussid

    • Paigaldus ilma lahtiühendamiseta
    • Täpsusklass 0,5
    • 10 VA nimikoormus
    • Vastab IEC 61869-2
    • Sobib Schneider iEM3000 / PM5000 seadmetega

    Miinused / piirangud

    • Fikseeritud ülekandetegur – valida tegeliku koormuse järgi
    • Ainult lattidele – kaablile valige tüüp HJ / HM
    • Kaitseastet tootja ei ole märkinud – paigaldada suletud kilpi
    • Töötemperatuur kuni +40 °C

    Ohutus- ja paigaldusjuhised

    • Ärge avage sekundaarahelat primaarvoolu ajal – lühistage väljundid või jätke seadmega ühendatuks.
    • Järgige voolusuuna tähistust (P1→P2) – muidu arvutatakse võimsus ja energia valesti.
    • Kõigil faasidel – ühesugune suund ja õige faasijärjestus.
    • Paigaldada ainult isoleeritud juhtidele või pingevabas olekus.
    • Paigalduse teeb kvalifitseeritud elektrik.

    Kiire valikujuhend

    1600/5 A
    kl. 0,5
    10 VA
    85 × 165 mm
    FS ≤ 10
    IEC 61869-2
    Sobib, kui on vaja:
    • Arvestus olemasolevas kilbis ilma väljalülituseta
    • 5 A sisendiga arvesti või analüsaatori ühendamine
    • Voolude mõõtmine kuni 1600 A
    Kontrollige enne kasutamist:
    • Lati mõõtmeid
    • Arvesti sisendi koormust ja juhtmete kadusid (kokku ≤ 10 VA)
    • Kas arvesti toetab ülekandeteguri seadistust x/5 A
    Oluline meeldetuletus: Voolutrafo ei kaitse liini ega mõõda ise energiat – selleks on vaja arvestit või analüsaatorit.
    ☝ Elsprendimai.eu soovitab:
    • Schneider Acti9 iEM3250 / iEM3255 kolmefaasiline voolutrafodega arvesti
    • Schneider PowerLogic PM5110 võrguanalüsaator
    • Teised PowerLogic HJ / HM / GJ ülekandetegurid

    KKK

    Kas latid tuleb lahti ühendada?
    Ei – südamik avaneb ja trafo paigaldatakse olemasolevale juhile.
    Milline on täpsusklass?
    Klass 0,5, nimikoormus 10 VA.
    Millisele arvestile sobib?
    5 A voolusisendiga arvestitele ja analüsaatoritele.
    Kas sobib kaablile?
    Ei – GJ tüüp on mõeldud lattidele.
    Milline on töötemperatuur?
    −5…+40 °C.
    Millise standardi järgi?
    IEC/EN 61869-1 ja IEC/EN 61869-2.
