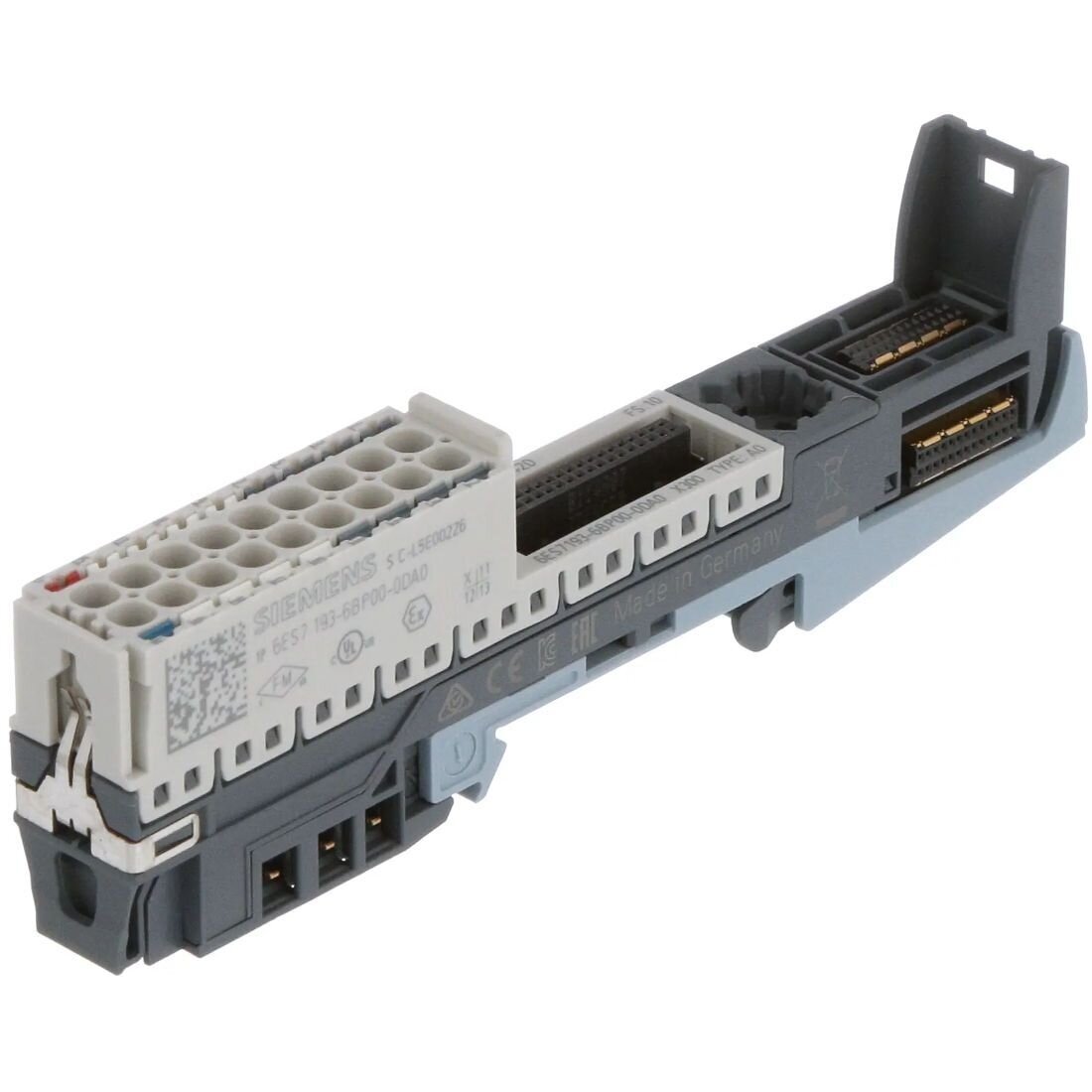

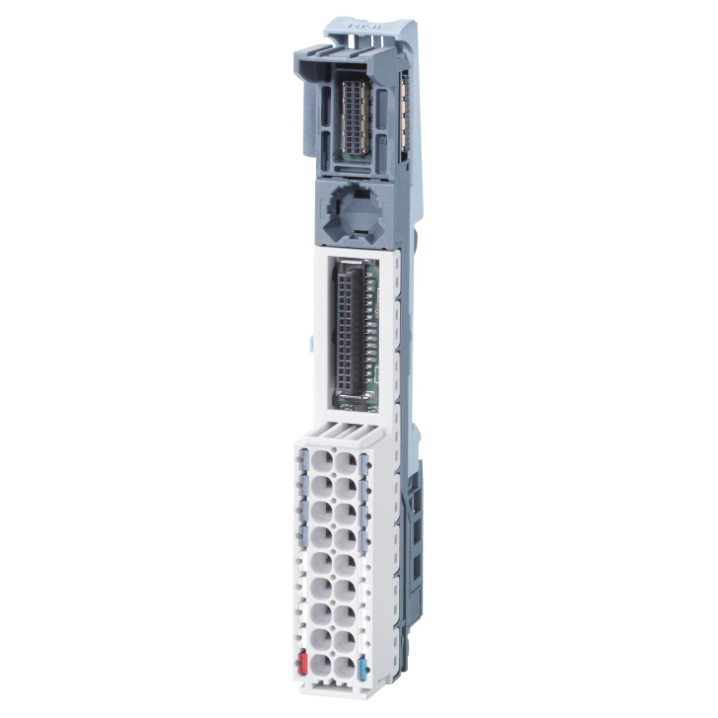

Baasmodul | 24VDC | BU15-P16+A0+2D | 6ES7193-6BP00-0DA0 Siemens

Tehnilised andmed

Tootja: Siemens
Seeria: SIMATIC ET 200SP
Toote tüüp: Baasmoodul BU15-P16+A0+2D (tüüp A0)
Pinge: 24 V DC (väline 10 A kaitse, B või C tüüpi automaatlüliti)
Integreeritud filtreerimine: Jah
Voolukoormus:
• P1 ja P2 siinidele – kuni 10 A
• Protsessklemmidele – kuni 2 A

Võimsusgrupid:
• Uus potentsiaalgrupp – jah
• Potentsiaali jätkuvus vasakult – ei

Pesad: 1 pesa (tüüp A0)
Isolatsioon: Testitud 707 V DC juures
Ühendusmeetod: Push-in klemmid
Juhtme ristlõige: 0,14–2,5 mm² (AWG 26–14)
Protsessklemme: 16

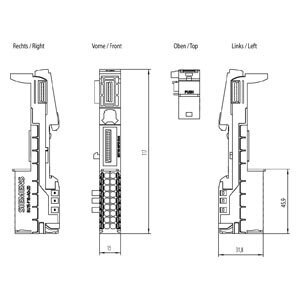

Mõõdud: 15 × 117 × 35 mm
Kaal: ~40 g
Töötemperatuur: -30 … +60 °C (horisontaalis), -30 … +50 °C (vertikaalis)
Paigalduskõrgus: kuni 5000 m üle merepinna
Ökoloogia: Keskkonnadeklaratsioon saadaval (GWP: 0,873 kg CO₂ ekv)

Funktsioonid

Tagab I/O moodulite ohutu ja töökindla ühendamise ET 200SP süsteemiga.

Toetab uue koormusgrupi moodustamist, mis on oluline erinevate ahelate eraldamiseks.

Mugav juhtmete ühendamine push-in klemmidega – kiire ja ilma tööriistadeta.

Integreeritud filtreerimine parandab süsteemi vastupidavust häiretele.

Usaldusväärne isolatsioon (707 V DC) kaitseb pingemurdude eest.

Kompaktne suurus säästab ruumi automaatikakapis.

Kasutus

Inseneridele: Ideaalne tööstusprojektide kavandamiseks – modulaarsus, potentsiaalide eraldamine, lihtne paigaldus ja kõrge töökindlus.

Elektripaigaldajatele: Kiire paigaldus, selge märgistus, push-in klemmid lihtsustavad ühendamist, vähendavad vigade riski ja säästavad tööaega.

Tööstuses: Kasutatakse tootmisliinidel, protsessiautomaatikas, transpordisüsteemides, energeetikas ja mujal.

Plussid

Kompaktne ja kerge (vaid 15 mm lai, 40 g).

Kiire paigaldus push-in tehnoloogiaga.

Uute koormusgruppide moodustamise tugi – projekteerimise paindlikkus.

Integreeritud häirefiltreerimine.

Lai töötemperatuuri vahemik (-30…+60 °C).

Ühildub Siemens SIMATIC ET 200SP süsteemiga – tööstusstandard.

Miinused

Ei sobi koduseks kasutamiseks ilma automaatikasüsteemideta.

Vajab paigaldamisel ja seadistamisel tehnilisi teadmisi.

Kasutatav ainult ET 200SP-ga, ei ühildu teiste süsteemidega.
