  • CYKY-L 3G4 | 3×4 mm² | Vaskjuhtidega jõukaabel | 450/750 V | must | 1 m | Lietkabelis

    Tootekood: 91930413
    Vöötkood: 4779026553222

    CYKY-L 3G4 (3×4 mm²) – 450/750 V vaskjuhtidega jõukaabel, mõeldud ühefaasilistele 230 V ahelatele. Ühetraadilised sooned, PVC-isolatsioon ja -kest, sobib siseruumidesse, välja ja maasse. AB Lietkabelis, hind 1 m eest.

  • CYKY-L 3G4 | 3×4 mm² | Vaskjuhtidega jõukaabel | 450/750 V | must | 1 m | Lietkabelis

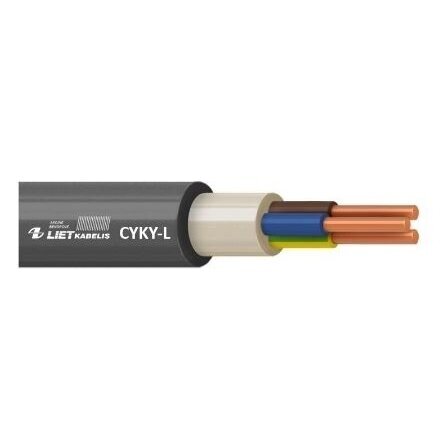

    CYKY-L 3×4 mm² on AB Lietkabelis toodetud vaskjuhtidega jõukaabel, millel on 3 ühetraadilist soont, PVC-isolatsioon ja must PVC-kest. Mõeldud elektrienergia edastamiseks ja jaotamiseks kuivades ja niisketes ruumides, väljas ning maas. Soonte otstarve: L, N, PE.

    Põhimõte:
    See on standardne kaabel ühefaasilistele 230 V ahelatele koos PE-kaitsejuhiga: sama kaabel sobib siseruumidesse, välja ja maasse. Ristlõige 4 mm² valitakse siis, kui 2,5 mm² enam voolu või trassi pikkuse tõttu ei piisa. Hind on 1 m eest.
    Sooned
    3 × 4 mm² Cu – L, N, PE
    Nimipinge
    450/750 V (U0/U)
    Välisläbimõõt
    10,16 mm – kaabliläbiviigu valimiseks
    Lubatud vool (ligik.)
    ~36 A (meetod C, +30 °C)
    Tuleklass (CPR)
    Eca (EN 50575)
    Paigaldus
    siseruumides, väljas, maas

    Konstruktsioon ja tööpõhimõte

    Iga soon on terviklik lõõmutatud vasktraat (klass 1 standardi LST EN 60228 järgi) TI1-tüüpi PVC-isolatsiooniga. Isoleeritud sooned on omavahel kokku keeratud ning kaetud EPDM-täidise ja TM1-tüüpi PVC-kestaga, seega on kaabel ümmargune, tugev ja tihendub hästi kaabliläbiviikudes.

    Soonte värvid LST HD 308 järgi: pruun, sinine, roheline/kollane (PE). Roheline/kollane soon on ette nähtud ainult PE-kaitsejuhiks.

    Tavatingimustes võib soon soojeneda kuni +70 °C, lühise ajal kuni +160 °C. Lubatud vool sõltub paigaldusviisist: õhus, torus või maas jahtub kaabel erinevalt, mistõttu on samal 4 mm² ristlõikel erinevatel trassidel erinev lubatud koormus.

    Miks valida CYKY-L 3G4?
    Üks kaablitüüp kogu trassile – siseruumis asuvast kilbist kuni tarbijani väljas või teises hoones, ilma ühendusteta üleminekul siseruumist maasse. Konfiguratsioon 3×4 mm² vastab otseselt otstarbele: ühefaasilistele 230 V ahelatele.

    Tehnilised andmed

    Toote tüüp Vaskjuhtidega jõukaabel PVC-isolatsiooni ja PVC-kestaga
    Tootja AB Lietkabelis (Leedu)
    Mudel / tähistus CYKY-L 3G4
    Soonte arv ja ristlõige 3 × 4 mm²
    Soonte otstarve L, N, PE
    Soonte värvid (LST HD 308) pruun, sinine, roheline/kollane (PE)
    Juht Ühetraadiline, lõõmutatud vask, klass 1 (LST EN 60228)
    Soone takistus +20 °C juures, maks. 4,61 Ω/km (LST EN 60228)
    Isolatsioon TI1-tüüpi PVC (LST EN 50363-3)
    Täidis EPDM
    Kest TM1-tüüpi PVC (LST EN 50363-4-1), must
    Nimipinge U0/U 450/750 V
    Katsepinge 2 kV
    Välisläbimõõt (ligikaudne) 10,16 mm
    Kaal (ligikaudne) 215 kg/km
    Minimaalne painderaadius > 5 kaabli läbimõõtu (~51 mm)
    Soone maks. temperatuur +70 °C; lühis +160 °C
    Termiline šokk 1 h +150 °C juures
    Paigaldustemperatuur -5 °C kuni +40 °C
    Töötemperatuur -30 °C kuni +70 °C
    Ligikaudne lubatud vool 36 A (2 koormatud soont); HD 60364-5-52, meetod C, +30 °C
    Leegi levik Katse LST EN 60332-1-2 järgi
    Tuletundlikkuse klass (CPR) Eca (LST EN 50575), DoP LK-DoP 02/002/LT
    Vastavus 2011/65/EL (RoHS), 2014/35/EL (LVD), määrus (EL) nr 305/2011
    Paigaldus Kuivad ja niisked ruumid, väljas, maas
    Müügiühik 1 m

    Läbimõõt ja kaal on tootja ligikaudsed väärtused. Lubatud vool on ligikaudne: lõplik väärtus arvutatakse ümber paigaldusviisi, kaablite grupeerimise ja ümbritseva temperatuuri järgi.

    Peamised funktsioonid

    • Ühetraadilised 1. klassi vasksooned – püsivad kindlalt klemmides, neid on kilpides mugav vormida.
    • TM1 PVC-kest ja EPDM-täidis – kaitsevad sooni ning võimaldavad paigaldada kaablit niisketesse ruumidesse, välja ja maasse.
    • Nimipinge 450/750 V – suurem varu kui 300/500 V paigalduskaablitel.
    • Värvimärgistus HD 308 järgi – L, N ja PE selge eristamine, vähem ühendusvigu.
    • Eca klass CPR järgi – kaablil on toimivusdeklaratsioon, mida ehitustoodetelt nõutakse.
    • Müük meetri kaupa – ostate täpselt nii palju, kui trassiks vaja.

    Kus kasutatakse?

    • Ühefaasilised 230 V liinid koos PE-kaitsejuhiga
    • Väravaautomaatika, välispistikupesad, pumplad
    • Pikemad liinid, kus on vaja vähendada pingelangu
    • Võimsamad tarbijad: veeboilerid, soojuspumbad, töökodade seadmed
    • Kaablitrassid maas hoonete vahel, betoonis, torudes ja kaablikanalites
    • Niisked ja märjad ruumid: keldrid, katlaruumid, garaažid, abihooned

    Kasutamine vastavalt vajadusele

    Majaomanikule.
    Üks kaabel välispistikupesadele, valgustusele või abihoonele – sobib nii siseruumidesse kui ka maasse.
    Paigaldavale elektrikule.
    Standardne L-N-PE värvimärgistus HD 308 järgi ja ühetraadilised soonid – kiire ja korrektne ühendamine.
    Aia või talu omanikule.
    Pumpla, kasvuhoone või töökoja toide kaabliga, mida saab paigaldada kaevikusse.

    Praktiline kasutus

    Kui 50 m kaugusel asuv töökoda vajab 230 V toidet ja eeldatav vool on umbes 16 A, saab CYKY-L 3G4 paigaldada kaevikusse otse maasse. Ligikaudne pingelang: 2 × 16 A × 50 m × 4,61 Ω/km ≈ 7,4 V ehk umbes 3,2 % 230 V-st (arvutatud soone takistusega +20 °C juures). Lõplik ristlõige ja kaitseaparaat valitakse projekti ja paigaldustingimuste järgi.

    Plussid

    • Sobib siseruumidesse, välja ja maasse – üks kaabel kogu trassile
    • Nimipinge 450/750 V
    • Ühetraadilised vasksooned – usaldusväärne kontakt klemmides
    • Toodetud Leedus (AB Lietkabelis), deklareeritud Eca klass
    • Kompaktne: ~10,16 mm läbimõõt 3×4 mm² kaablil
    • Müüakse meetri kaupa

    Miinused / piirangud

    • Ühetraadilised sooned ei sobi liikuvatele seadmetele ega sagedaseks painutamiseks – selleks valige painduv kaabel (nt H07RN-F).
    • PVC-kest: paigaldada mitte alla -5 °C temperatuuril.
    • Eca klass ei sobi, kui projekt nõuab kõrgemat CPR-klassi või halogeenivaba kaablit.
    • Tootja ei deklareeri UV-kindlust – pikaajalise otsese päikese korral kasutage toru või kanalit.

    Ohutus- ja paigaldusjuhised

    • Enne paigaldust lülitage ahel välja ja veenduge, et pinget ei ole.
    • Painderaadius – vähemalt 5 kaabli läbimõõtu (umbes 51 mm).
    • Ärge paigaldage alla -5 °C – külm PVC võib praguneda.
    • Maasse paigaldamisel järgige paigalduseeskirju: sobiv sügavus, liivapadi, hoiatuslint, mehaaniline kaitse teede ja sissesõitude all.
    • Valige kaitseaparaat kaabli lubatud voolu järgi konkreetsetes paigaldustingimustes.
    • Kasutage rohelist/kollast soont ainult PE-na – faasiks või neutraaliks seda ei kasutata.
    • Töid teeb kvalifitseeritud elektrik; pärast paigaldust mõõdetakse isolatsioonitakistus.

    Kiire valikujuhend

    3×4 mm²
    450/750 V
    L, N, PE
    Ø ~10,16 mm
    Eca (CPR)
    Sobib, kui on vaja:
    • Toide ühefaasilistele 230 V ahelatele
    • Pikemad liinid, kus on vaja vähendada pingelangu
    • Paigaldada kaabel maasse või niiskesse keskkonda
    Kontrollige enne kasutamist:
    • Lubatud vool ja kaitseaparaat vastavalt paigaldusviisile
    • Pingelang pikkadel trassidel
    • Kas projekt ei nõua kõrgemat CPR-klassi
    • Kaabliläbiviikude ja tihendite suurus ~10,16 mm läbimõõdule
    Oluline meeldetuletus: Kaabel ei asenda arvutust – ristlõike, kaitse ja paigaldusviisi kinnitab elektriprojekt või kvalifitseeritud elektrik.

    KKK

    Mida tähendab tähistus 3G4?
    3 soont ristlõikega 4 mm², millest üks on roheline/kollane PE-kaitsesoon (täht „G“).
    Kas CYKY-L 3G4 võib paigaldada maasse?
    Jah, tootja märgib, et kaablit võib paigaldada maasse; kaevikus järgige sügavuse, hoiatuslindi ja mehaanilise kaitse nõudeid.
    Millist voolu talub 3×4 mm² kaabel?
    Ligikaudu 36 A (2 koormatud soont) HD 60364-5-52 järgi (meetod C, +30 °C); maas, grupis või soojemas keskkonnas arvutatakse väärtus ümber.
    Mille poolest erineb CYKY-L NYM-J-st?
    NYM-J (300/500 V) on mõeldud paigalduseks hoonete sees, CYKY-L on aga 450/750 V kaabel, mida saab paigaldada nii väljas kui ka maasse.
    Milline on kaabli läbimõõt ja kaal?
    Tootja andmetel umbes 10,16 mm ja 215 kg/km.
    Millisel temperatuuril võib paigaldada?
    Paigaldada -5 °C kuni +40 °C, kasutada -30 °C kuni +70 °C.

    CYKY-L 3G4 | 3×4 mm² | Vaskjuhtidega jõukaabel | 450/750 V | must | 1 m | Lietkabelis

    CYKY-L 3G4 on AB Lietkabelis vaskjuhtidega jõukaabel 3×4 mm², 450/750 V, ühetraadiliste soonte ja musta PVC-kestaga, mõeldud ühefaasilistele 230 V ahelatele. Sobib paigaldamiseks siseruumidesse, välja ja maasse; Eca klass, müüakse meetri kaupa.

    Avaldatud: 2026-11-13 · Andmed kontrollitud tootja andmelehe järgi: 2026-11-13

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
