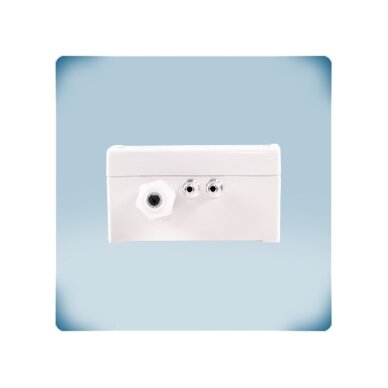

    Diferentsiaalrõhu kontroller 2 seadeväärtusega | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | SPS2G-2K0

    Tootekood: SPS2G-2K0
    Küsi
    Hind 130.56 € KM-ga
    ( 107.90 € KM-ta )
    203.67 € Säästa 73.11 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Diferentsiaalrõhu kontroller 2 seadeväärtusega | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | SPS2G-2K0

    SPS2G-2K0 – Sentera Controls diferentsiaalrõhu kontroller kahe seadeväärtuse ja integreeritud PI-reguleerimisega, vahemik 0–2000 Pa. See juhib otse EC-ventilaatoreid, sagedusmuundureid või muid seadmeid ning hoiab seatud rõhku või õhukogust, kahe seadeväärtuse vahel lülitatakse kuivkontaktiga või Modbus RTU kaudu.

    Põhimõte:
    Kaks seadeväärtust on lihtne lahendus päeva / öö või kõrge / madala režiimi jaoks: taimer, lüliti või liikumisandur lülitab kontakti ja kontroller läheb kohe üle teisele rõhuväärtusele. BMS-i loogikat ega teist kontrollerit pole vaja.
    Mõõtevahemik
    0–2000 Pa
    Väljund
    0-10 VDC / 0-20 mA / PWM (OC) + Modbus RTU
    Toide
    24 VAC / VDC, 3 juhet
    Seadeväärtused
    2 (lülitatavad kontaktiga OC või Modbusi kaudu)

    Tööpõhimõte

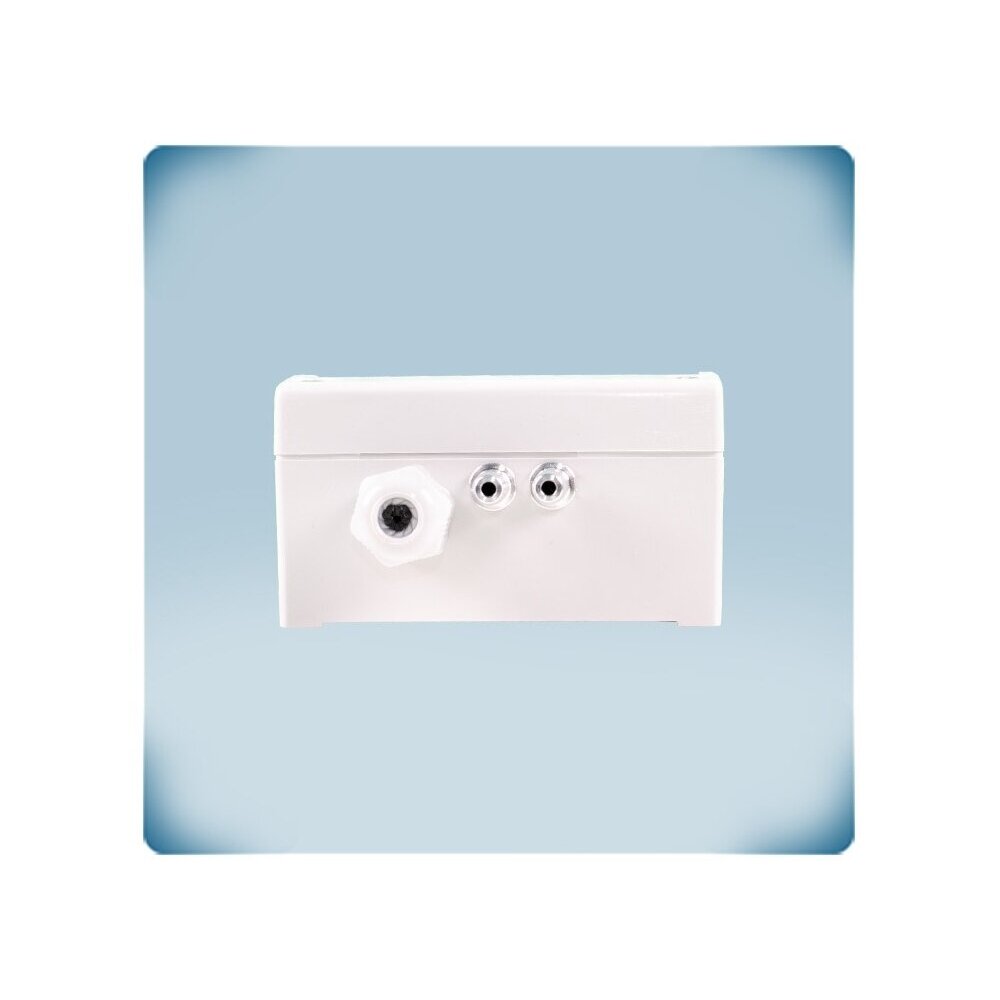

    Kontroller paigaldatakse seinale; alumiiniumotsikute „+“ ja „−“ külge ühendatakse rõhuvoolikud (PSET-PVC-200 või PSET-QF-200) ning klemmidele ühendatakse toide (Vin, GND), Modbus RTU (A, /B), väljund AO1 ja kuivkontakt OC seadepunktide ümberlülitamiseks. G-tüübi toide on 24 VAC või VDC ja ühendus 3 juhtmega; kui G- ja F-tüüpi toidetakse samast AC-trafost ühise GND-ga, on võimalik lühis – kasutage eraldi trafosid või sama tüüpi kontrollereid.

    Andur mõõdab rõhuvahet vahemikus 0–2000 Pa, kontroller töötab rõhuvahe või õhuhulga režiimis (kui ventilaatori K-tegur on teada) ning mõõtepiirkond valitakse automaatselt aktiivse seadeväärtuse järgi. Integreeritud PI-algoritm autotune funktsiooniga võrdleb mõõdetud väärtust aktiivse seadeväärtusega ja muudab väljundsignaali 0-10 VDC, 0-20 mA või PWM (avatud kollektor) – tüüp valitakse lülitiga SW1.

    Tulemus – OC-kontakti sulgemisel (või käsuga Modbus RTU kaudu) aktiveeritakse teine seadepunkt, seetõttu töötab sama süsteem päeva / öö või kõrge / madala rõhu režiimis ilma lisakontrolleri või BMS-i programmeerimiseta.

    Kasu SPS2G-2K0?
    Kaks rõhu seadeväärtust, PI-reguleerimine, valitav väljund ja Modbus RTU ühes IP65 korpuses – lihtne energiasäästlik päeva / öö ventilatsioon ilma lisaautomaatikata.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhu kontroller 2 seadeväärtusega
    Tootja / kood Sentera Controls / SPS2G-2K0
    Seeria SPS2 (0–2000 / 0–6000 Pa; F – 24 VDC, G – 24 VAC / VDC)
    Mõõtevahemik 0–2000 Pa
    Toide 15–24 VAC ±10 % või 18–34 VDC, 3-juhtmeline ühendus; maks. 1,2 W, Imax 50 mA
    Vool koormuseta 10–20 mA (18–34 VDC); 10–15 mA (15–24 VAC)
    Väljund AO1 1 analoog 0-10 VDC / 0-20 mA või digitaalne PWM (avatud kollektor), valitakse lülitiga SW1
    Seadeväärtused 2 – lülitatavad kuivkontaktiga OC või Modbus RTU kaudu; režiimid High/Low, Day/Night
    Reguleerimine PI, autotune, K-teguri seadistamine
    Juhitavad suurused Rõhuerinevus või õhuhulk (kui K-tegur on teada)
    Täpsus ±3 % (analoogpinge väljund)
    Pikaajaline stabiilsus ±1 % aastas
    Side Modbus RTU (RS485), NBT liini lõpujumper; konfigureerimine Sensistant või 3SModbus abil
    Indikatsioon Toite LED (roheline), oleku LED5 (sinine), Modbus LED (roheline)
    Nupp SW2 – anduri kalibreerimine ja Modbus registrite lähtestamine
    Rõhuotsikud Alumiiniumist
    Kaitseklass IP65 (EN 60529)
    Töökeskkond +10…+60 °C, < 95 % rH, kondenseerumiseta
    Juhtmed / kaablisiseviik 0,75 / 1,5 mm²; kaabliläbiviigu kinnitusvahemik 3–6 mm
    Kaal 0,13 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Kaks seadeväärtust – päeva / öö või kõrge / madala rõhu režiim ilma lisakontrollerita.
    • Lülitamine OC kontaktiga – taimer, lüliti, liikumisandur või BMS-i relee lülitab seadepunkti ümber.
    • PI reguleerimine ja autotune – stabiilne rõhu hoidmine ja kiire käivitus.
    • Valitav väljund – 0-10 VDC, 0-20 mA või PWM (avatud kollektor) – lülitiga SW1.
    • Õhukoguse režiim – ventilaatori K-teguri järgi – püsiv m³/h.
    • Modbus RTU – seaded ja parameetrid muudetakse BMS-ist; NBT jumper liini lõppu.
    • Automaatne piirkonna valik – mõõtepiirkond kohandub valitud seadeväärtusega.

    Kus kasutatakse?

    • Vahemik 0–2000 Pa – enamiku ventilatsioonisüsteemide kanalirõhule
    • Kontorite, koolide ventilatsioon päeva / öö režiimiga
    • VAV- ja CAV-süsteemid EC-ventilaatoritega
    • Puhasruumide rõhu ja õhuhulga kontroll
    • Objektid, kus on vaja kahte töörežiimi ilma BMS-ita
    • Liikumisanduriga ruumid – kõrgem seadepunkt ainult inimeste viibimisel
    • Õhukanali rõhu hoidmine sagedusmuunduriga juhitavate ventilaatoritega

    Kasutamine vastavalt vajadusele

    Koolide ja kontorite ventilatsioonirakendajale.
    Vahemik 0–2000 Pa katab tavapärase kanalirõhu ning päeva- ja öösätteid saab ümber lülitada taimeriga.
    Hoone administraatorile.
    Päeva- ja öörežiimi lülitatakse ümber taimeri, lüliti või liikumisanduriga OC kontakti kaudu – ilma BMS-i programmeerimiseta.
    Ventilatsioonipaigaldajale.
    G-tüübi toide on 24 VAC või VDC ja ühendus 3 juhtmega, mistõttu sobib olemasolevale 24 VAC trafole.

    Praktiline kasutus

    Kui koolis on tööajal vaja suuremat ja öösel väiksemat kanalirõhku, siis ühendatakse SPS2G-2K0 OC kontakt taimeriga ning kontroller lülitab vahemikus 0–2000 Pa seadeväärtusi ümber ja juhib EC-ventilaatorit 0-10 VDC signaaliga. Kontrollerit saab toita olemasolevast 24 VAC trafost, ühendades 3 juhtmega.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SPS2G-2K0 kohandub erinevate objektidega – muutub ainult see, mis seadeväärtusi ümber lülitab ja mis on väljundiga ühendatud:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor, kool (päev / öö) Taimer või BMS-i relee → OC kontakt; AO1 → EC-ventilaator Tööajal hoitakse kõrgemat rõhku, öösel madalamat Kirjutage seadeväärtused Modbus RTU kaudu
    Ruum liikumisanduriga Liikumisanduri kontakt → OC Inimeste ilmumisel lülitatakse sisse kõrgem seadeväärtus OC – kuivkontakt, ilma välispingeta
    Konstantne õhukogus PSET-PVC-200 ventilaatori mõõtepunktidel, K-tegur Ventilaator tarnib seatud m³/h K-tegur on ventilaatori tootja andmetes
    Sagedusmuundur AO1 0-10 VDC / 0-20 mA → muunduri analoogsisend Muundur juhib mootorit rõhu järgi Valige signaali tüüp lülitiga SW1
    BMS-iga objekt Modbus RTU → A, /B Seadeväärtusi lülitatakse ümber ja muudetakse tsentraalselt Sulgege liini lõpus NBT jumper

    Kuidas valida rõhukontrolleri vahemikku ja toidet

    Vahemik / toide Soovitatav mudel
    0–2000 Pa, 24 VDC (4 juhet) SPS2F-2K0 (0–2000 Pa, 24 VDC)
    0–6000 Pa, 24 VDC (4 juhet) SPS2F-6K0 (0–6000 Pa, 24 VDC)
    0–2000 Pa, 24 VAC / VDC (3 juhet) SPS2G-2K0 (0–2000 Pa, 24 VAC / VDC) ← see mudel
    0–6000 Pa, 24 VAC / VDC (3 juhet) SPS2G-6K0 (0–6000 Pa, 24 VAC / VDC)
    Reegel: valige vahemik suurima tööröhu järgi – 0–2000 Pa enamikule süsteemidest, 0–6000 Pa suurema rõhuga süsteemidele. Toide – vastavalt objekti toiteallikale: F-tüüp ainult 24 VDC, G-tüüp 24 VAC või VDC (selle mudeli kaksik – SPS2F-2K0).
    Millal valida muu lahendus: ühele seadepunktile laia vahemike valikuga – HPSP-2 / DPSP-2 (ekraaniga) kontrollerid; siibrite ajamitele – HPSA-2 / DPSA-2; ainult mõõtmiseks – HPS-2 / DPS-2 andur-muundurid; lihtsaks on/off kontrolliks – PSW rõhulülitid.

    Plussid

    • Kaks seadeväärtust ümberlülituskontaktiga
    • PI reguleerimine ja autotune
    • 0-10 VDC / 0-20 mA / PWM väljund
    • Modbus RTU
    • IP65, alumiiniumotsikud

    Miinused / piirangud

    • Ekraani pole – seadepunkti väärtusi ja PI-parameetreid saab muuta ainult Modbus RTU kaudu (Sensistant või 3SModbus)
    • Täpsus ±3 % – kui piisab ühest seadepunktist, on täpsemad (±2 %) kontrollerid HPSP-2 / DPSP-2
    • Töökeskkond alates +10 °C – ei sobi kütmata kohtadesse
    • Rõhuühenduskomplekt komplekti ei kuulu – valige PSET-PVC-200 või PSET-QF-200
    • Ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud spetsialist, toide lahti ühendatud.
    • Toide – 15–24 VAC ±10 % või 18–34 VDC.
    • Ärge toitke G- ja F-tüüpi samast AC-trafost ühise GND-ga – võimalik lühis.
    • Kui Modbus-võrgus kasutatakse AC-toidet, ärge ühendage GND klemmi teiste seadmete ega CNVT-USB-RS485 muunduriga – side elektroonika või arvuti võib kahjustuda.
    • Ümbritsev temperatuur +10…+60 °C, < 95 % rH, kondenseerumiseta.

    Kiire valikujuhend

    0–2000 Pa
    2 seadeväärtust
    PI-kontroller
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC / VDC
    IP65
    Sobib, kui on vaja:
    • rakendada päeva / öö või kõrge / madala rõhu režiimi;
    • hoida püsivat rõhku või õhuhulka vahemikus 0–2000 Pa;
    • juhtida EC-ventilaatorit või sagedusmuundurit ilma BMS-i loogikata.
    Kontrollige enne kasutamist:
    • kas tööröhk mahub vahemikku 0–2000 Pa;
    • millega seadepunkte ümber lülitatakse (kuivkontakt või Modbus);
    • toite tüüp (24 VDC või 24 VAC) ja juhtmete arv;
    • kas ümbritseva õhu temperatuur ei ole madalam kui +10 °C.
    Oluline meeldetuletus: SPS2G-2K0 ekraan puudub – seadeväärtused ja PI parameetrid seatakse Modbus RTU kaudu (Sensistant või 3SModbus).

    KKK

    Kuidas seadeväärtusi ümber lülitatakse?
    Kuivkontaktiga OC (taimeri, lüliti, liikumisanduri või BMS-i releega) või Modbus RTU kaudu.
    Millist signaali väljund annab?
    0-10 VDC, 0-20 mA või PWM (avatud kollektor) – valitakse lülitiga SW1.
    Kas õhuhulka on võimalik juhtida?
    Jah, kui ventilaatori K-tegur on teada.
    Mille poolest erinevad F ja G?
    F – ainult 24 VDC, 4 juhet; G – 24 VAC või VDC, 3 juhet.
    Kas rõhuvoolikud on komplektis?
    Ei, valige PSET-PVC-200 või PSET-QF-200.
    Millises keskkonnas võib paigaldada?
    Töökeskkond +10…+60 °C, < 95 % rH kondenseerumiseta, mistõttu kontroller ei sobi kütmata kohtadesse.

    Diferentsiaalrõhu kontroller 2 seadeväärtusega | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | SPS2G-2K0

    Sentera SPS2G-2K0 – diferentsiaalrõhu kontroller 2 seadepunktiga, 0–2000 Pa, PI-reguleerimine, väljund 0-10 VDC / 0-20 mA / PWM, Modbus RTU, 24 VAC / VDC, IP65 – päeva/öö ventilatsioonile EC-ventilaatoritega.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
