    Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | DPSAF-1K0

    Tootekood: DPSAF-1K0
    Küsi
    Hind 237.72 € KM-ga
    ( 196.46 € KM-ta )
    370.84 € Säästa 133.12 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

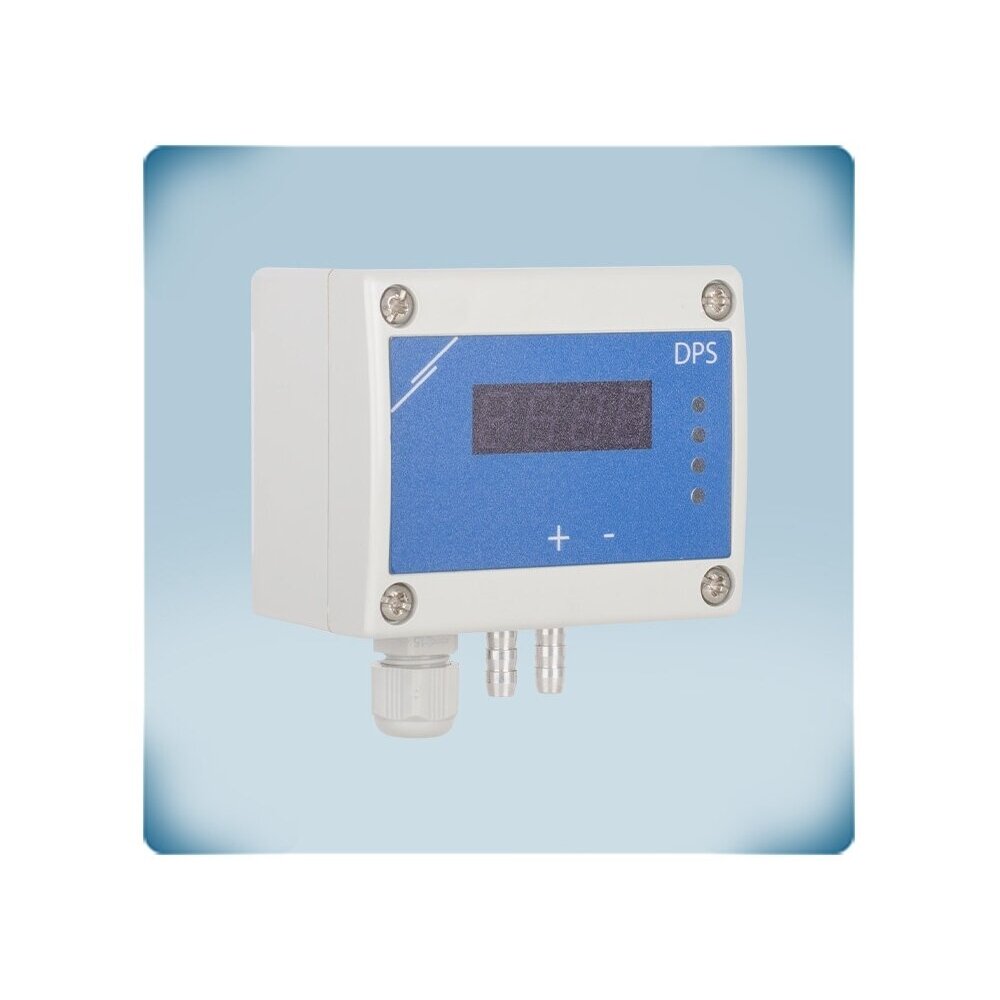

    Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | DPSAF-1K0

    DPSAF-1K0 – Sentera Controls diferentsiaalrõhukontroller integreeritud PI-reguleerimisalgoritmiga, mõõtevahemik 0–1000 Pa. See mõõdab ise rõhuerinevust ja juhib analoogväljundiga 0-10 VDC / 0-20 mA või PWM otse õhusiibrite täiturmehhanisme, et hoida seatud väärtust. Esiküljel on 4-kohaline 7-segmendiline LED-ekraan, mis näitab tegelikku rõhku, õhuhulka või õhukiirust.

    Põhimõte:
    See on andur ja regulaator ühes korpuses: eraldi rõhuandurit ja kontrollerit pole vaja. Kontroller muudab siibri asendit seni, kuni rõhk, õhuhulk või õhukiirus saavutab seadeväärtuse – nii saab tsoon täpselt nii palju õhku, kui on projekteeritud, sõltumata teiste tsoonide tööst.
    Mõõtevahemik
    0–1000 Pa
    Väljund
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Toide
    24 VDC, 4 juhet
    Kaitseklass
    IP65, LED-ekraan

    Tööpõhimõte

    Kontroller paigaldatakse seinale või õhukanali konstruktsioonile; alumiiniumotsikute „+“ ja „−“ külge ühendatakse voolikutega mõõtepunktid (PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200). Klemmidele ühendatakse toide (Vin, GND), Modbus RTU liin (A, /B) ja analoogväljund AO1 siibri täiturile. F-tüübil on toite ja analoogväljundi GND eraldi, seetõttu ühendatakse see vähemalt 4 juhtmega – mõlema GND ühendamisel võib mõõtmine olla ebatäpne; F- ja G-tüüpi samas võrgus ei tohi segada.

    Integreeritud digitaalne kõrge eraldusvõimega andur mõõdab rõhuvahet vahemikus 0–1000 Pa, ja kontroller töötab Modbus RTU kaudu valitud režiimi järgi rõhuvahe (Pa), õhuhulga (m³/h – kui ventilaatori K-tegur on teada, vastasel juhul Q = A × V) või õhukiiruse (m/s – Pitot' toru komplektiga) alusel. PI-algoritm anti-windupiga võrdleb mõõdetud väärtust seadepunktiga ja muudab AO1 signaali 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) või 0–100 % PWM (1 kHz); P- ja I-tegurid, reaktsiooniaeg (0,1–10 s), min. / maks. vahemik ja häirepiirid seadistatakse Modbus RTU kaudu.

    Tulemus – siiber avaneb või sulgub nii palju, et rõhk, õhukogus või õhukiirus vastaks seadepunktile, seetõttu saab tsoon projekteeritud õhukoguse sõltumata teiste tsoonide tööst. Tegelik väärtus kuvatakse 4-kohalisel 7-segmendilisel LED-ekraanil ning neli LED-i näitavad, kas see on stabiilne vahemikus, väljaspool seda või häirepiirkonnas.

    Kasu DPSAF-1K0?
    Üks kompaktne IP65 seade asendab rõhuanduri ja eraldi regulaatori: mõõdab, reguleerib, annab märku LED-indikaatoritega, kuvab väärtust ekraanil ja integreerub BMS-i Modbus RTU kaudu.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga
    Tootja / kood Sentera Controls / DPSAF-1K0
    Seeria DPSA-2 (0–1000 / 0–2000 Pa)
    Mõõtevahemik 0–1000 Pa
    Juhitavad suurused Rõhuerinevus (Pa), õhuhulk (m³/h), õhukiirus (m/s)
    Reguleerimine PI anti-windup'iga; integreeritud K-tegur
    Toide 18–34 VDC, Imax 100 mA
    Ühendamine 4-juhtmeline ühendus (eraldi toite- ja väljundi-GND)
    Analoog- / moduleeritav väljund AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    PWM sisemine pingeallikas 3,3 või 12 VDC (jumper JP1)
    Täpsus ±2 % mõõtevahemikust
    Reaktsiooniaeg 0,1–10 s (valitav)
    Min. intervall Rõhk 50 Pa; õhuhulk 10 m³/h; õhukiirus 1 m/s
    Side Modbus RTU (RS485), konfigureerimine 3SModbus abil

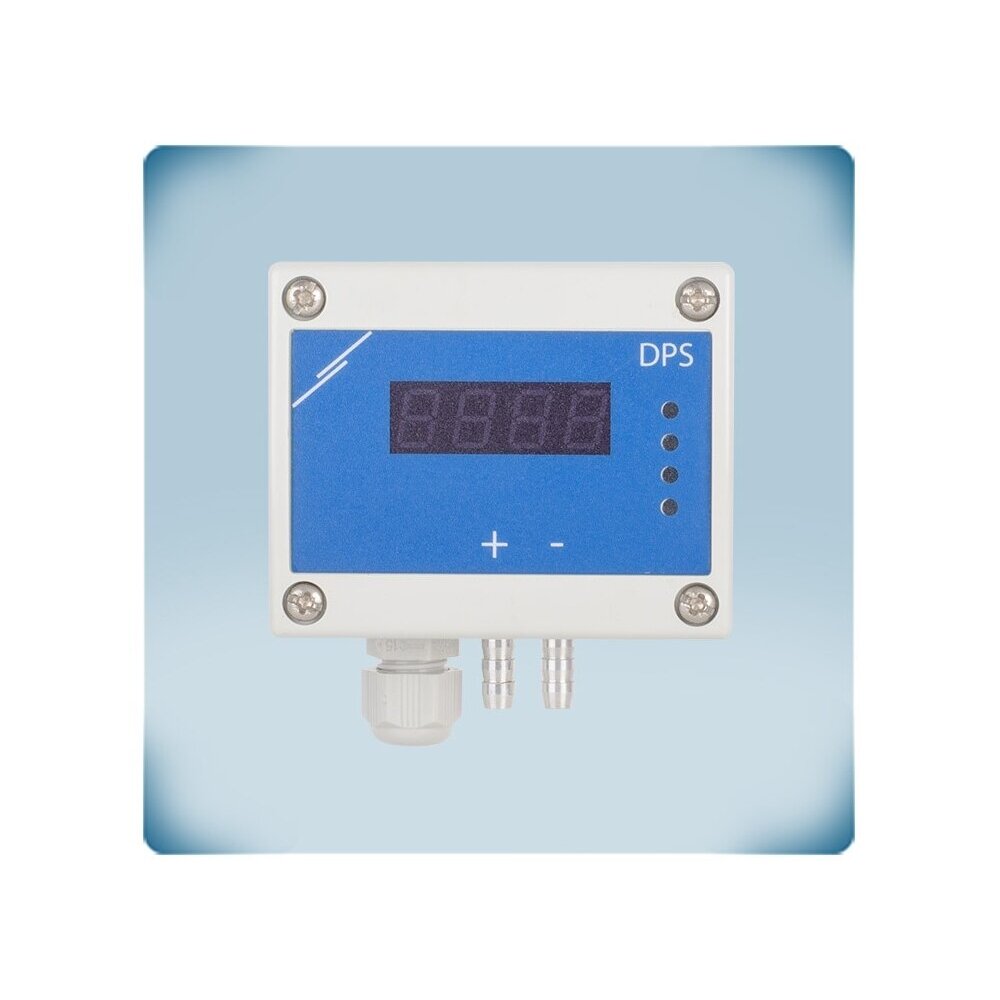

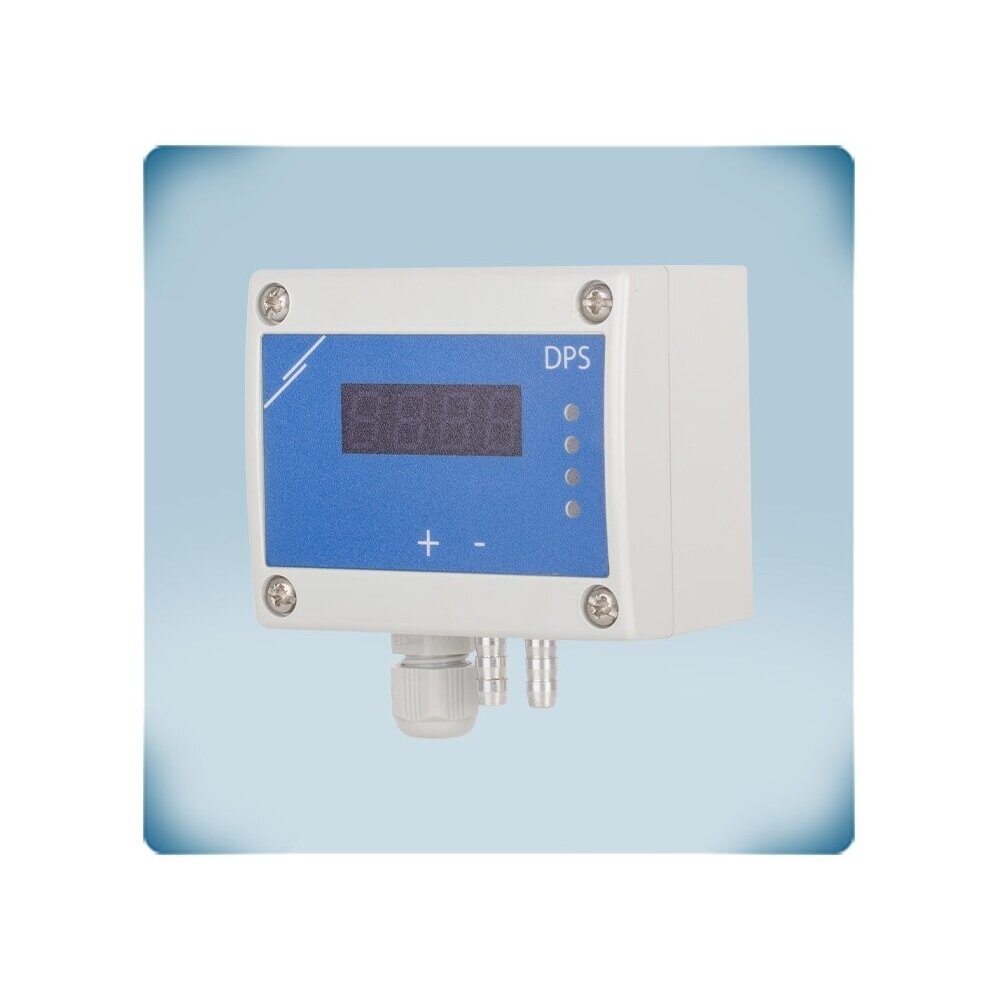

    Indikatsioon 4-kohaline 7-segmendiline LED-ekraan; 4 LED (roheline – toide / Modbus, roheline – vahemikus, kollane – vahemikust väljas, punane – häire / anduri rike)

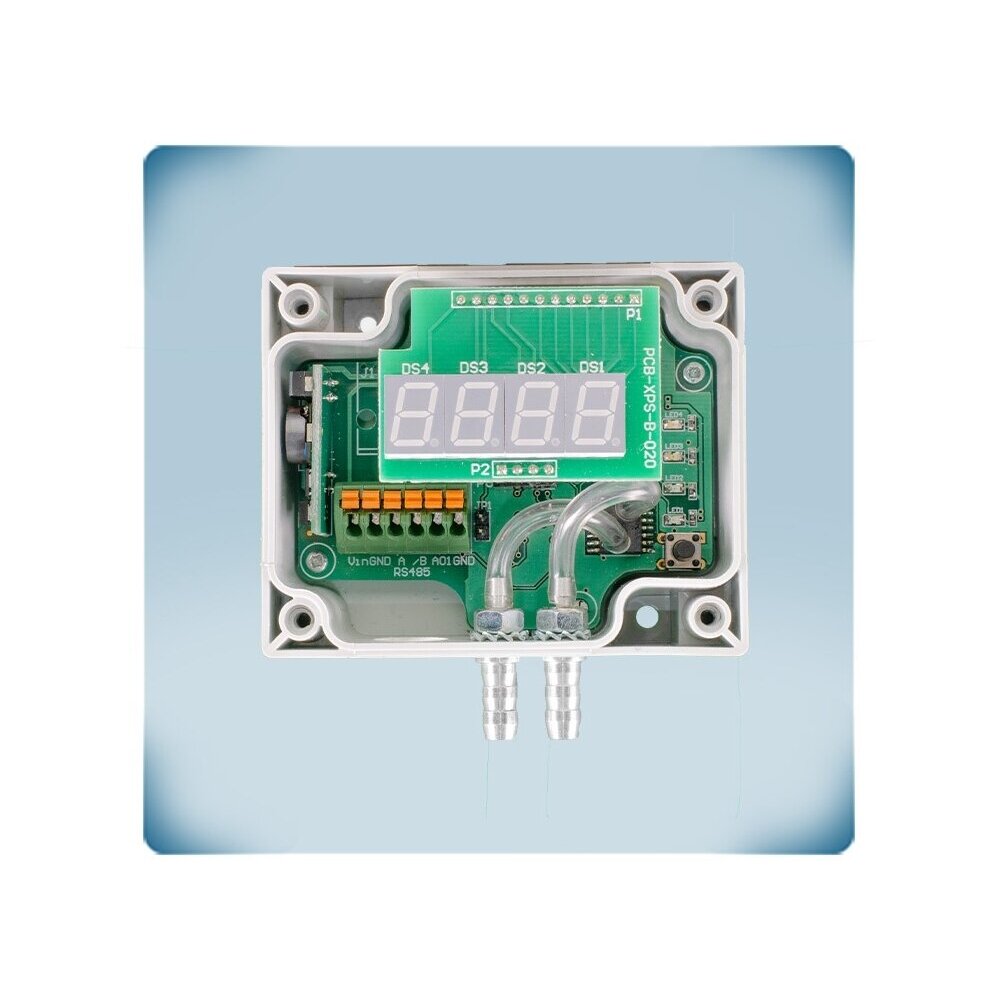

    Nupp SW1 – anduri nullkalibreerimine ja Modbus registrite lähtestamine

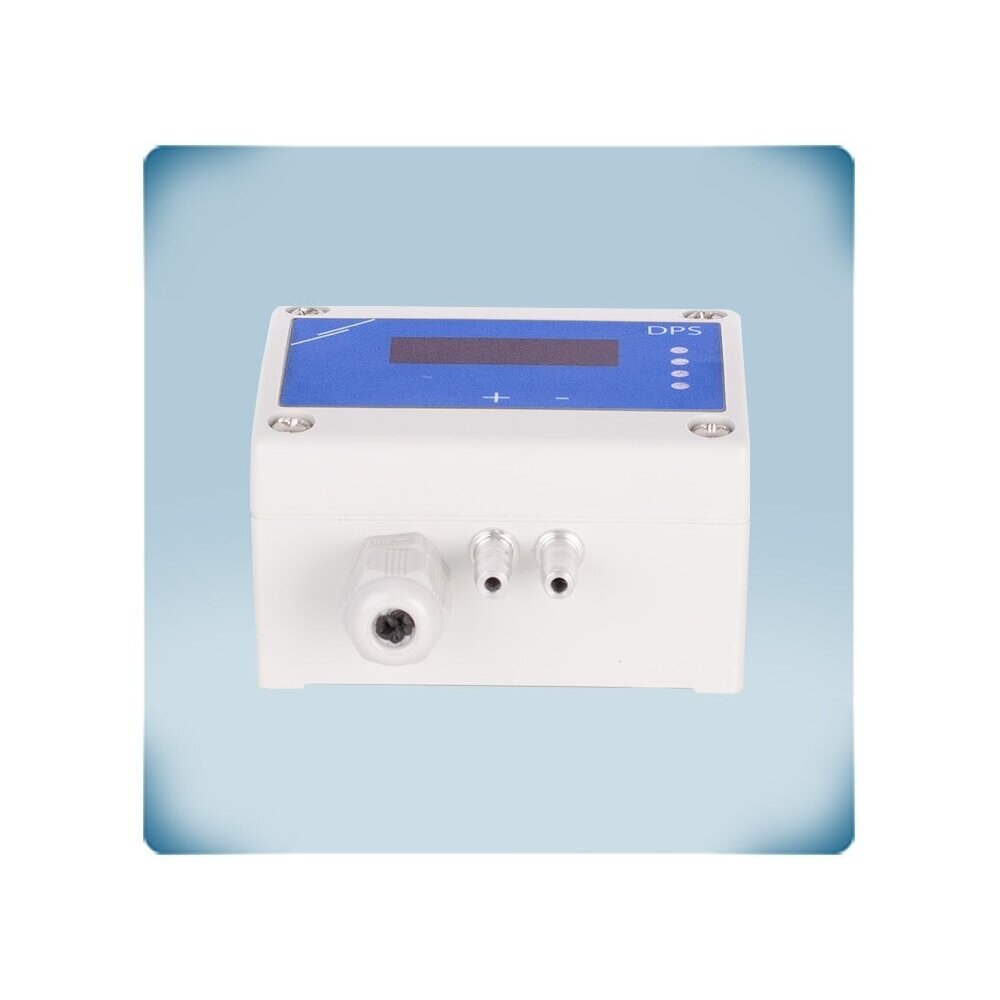

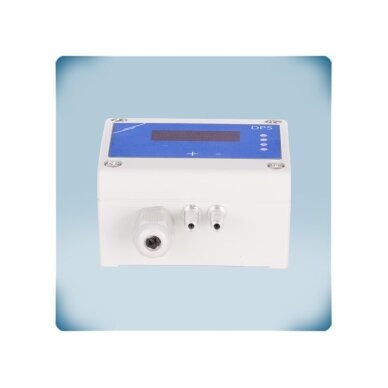

    Rõhuotsikud Alumiinium, „+“ ja „−“

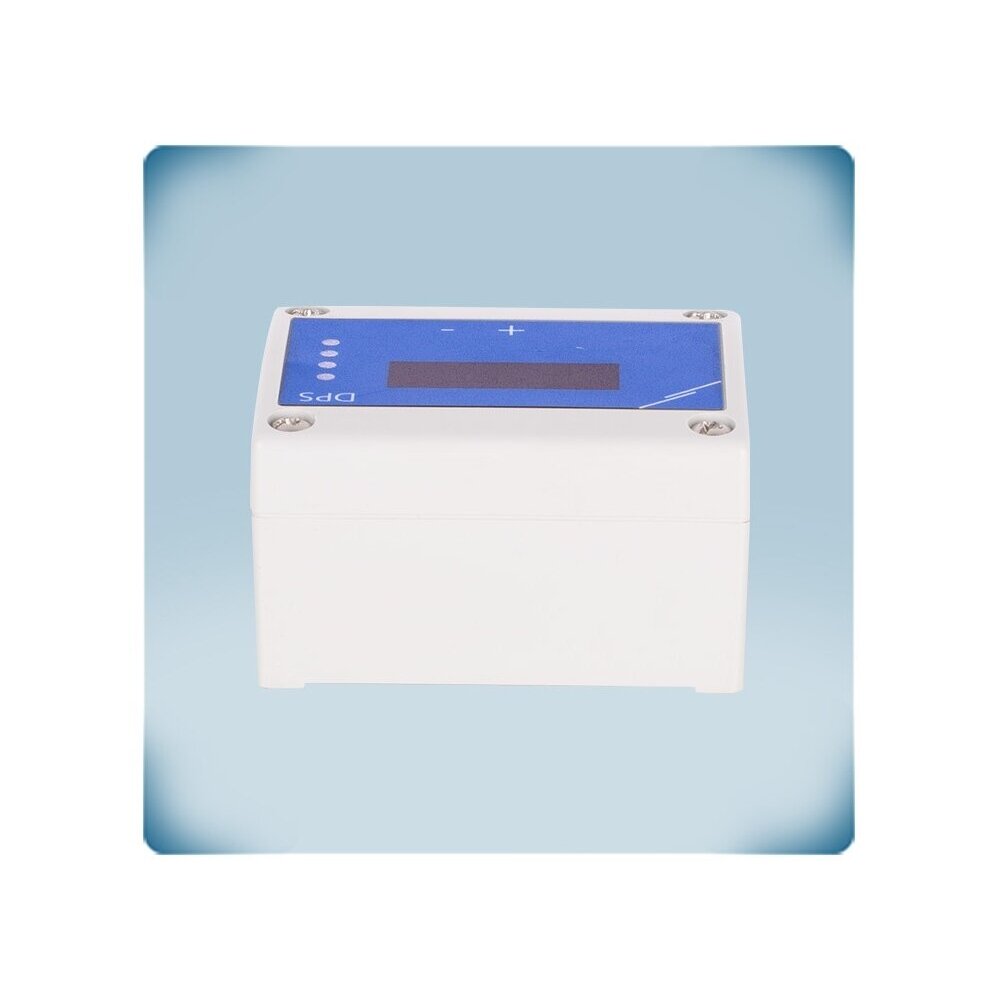

    Korpus ASA, hall (RAL 9002)
    Kaitseklass IP65 (EN 60529)
    Töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta
    Juhtmete ristlõige 1,5 mm² (soovitatav)
    Kaal 0,132 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326-1, EN 61326-2-3), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • LED-ekraan – tegelik väärtus on kohapeal nähtav – süsteemi häälestamisel pole vaja arvutit ega manomeetrit.
    • PI reguleerimine anti-windup'iga – kontroller hoiab ise seadeväärtust ja juhib otse siibri ajamit – PLC-d ega eraldi regulaatorit pole vaja.
    • Kolm režiimi – rõhuerinevus, õhuhulk (K-teguri järgi) või õhukiirus (Pitot' torul).
    • Valitav väljund – 0-10 VDC, 0-20 mA või PWM – vastavalt siibri ajami juhtsisendile.
    • Reguleeritav reaktsiooniaeg – 0,1–10 s – stabiilne juhtimine ka pulseeriva vooluhulga korral.
    • Vahemik ja häirepiirid – LED-indikaatorid ja Modbus registrid näitavad kohe, kui väärtus väljub lubatud piiridest.
    • Modbus RTU – seadeväärtust, PI koefitsiente ja olekut juhitakse ning jälgitakse BMS-ist või SCADA-st.
    • Nullkalibreerimine – nupuga SW1 – kiire käivitus objektil.

    Kus kasutatakse?

    • Mõõtevahemik 0–1000 Pa – madalrõhusüsteemidele – korterite, büroode ja väiksemate soojustagastusseadmete õhukanalitele, VAV-tsoonidele, filtrite kontrollile
    • VAV tsoonid rõhu või õhuhulga hoidmisega siibriga
    • Ruumide ülerõhu hoidmine – puhasruumid, trepikojad (tuletõrje)
    • Alarõhu hoidmine – köögid, laborid
    • Minimaalse ventilatsiooniõhu koguse (m³/h) tagamine hoonetes
    • Sissepuhke ja väljatõmbe tasakaalustamine eraldi harudes
    • Objektid BMS-iga Modbus RTU kaudu

    Kasutamine vastavalt vajadusele

    Korterite ja büroode ventilatsiooni paigaldajale.
    Vahemik 0–1000 Pa täpsusega ±2 % (±20 Pa) sobib madalrõhukanalitele ja VAV-tsoonidele.
    Tsoonventilatsiooni tasakaalustamise spetsialistile.
    Ekraanil nähtav tegelik väärtus võimaldab hinnata siibri tööd ilma eraldi manomeetrita.
    Õhutöötlusseadmete tootjale.
    24 VDC toide ja 4-juhtmeline ühendus sobivad seadme madalpinge-DC juhtahelaga.

    Praktiline kasutus

    Kui trepikojas tuleb siibriga hoida seatud ülerõhku, siis ühendatakse DPSAF-1K0 otsik „+“ trepikojas, „−“ naabertsoonis ning tegelik rõhk vahemikus 0–1000 Pa on siibri häälestamisel nähtav LED-ekraanil. Toitke kontrollerit 24 VDC-ga (nt toiteallikast DRPS8-24-40) ja ühendage 4 juhtmega.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Sama DPSAF-1K0 kohandub erinevatele objektidele – muutuvad ainult mõõtepunktid ja see, mis on väljundiga ühendatud:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    VAV tsoon siibriga Rõhuotsikud õhukanali harus; AO1 → siibri ajami 0-10 VDC sisend Siiber avaneb nii palju, kui on vaja seatud rõhu või õhuhulga hoidmiseks Sobitage ajami juhtsignaali tüüp AO1 seadega (V / mA)
    Trepikoda või puhasruum Otsik ruumis (+) ja kõrvalruumis (−), PSET-PVC-200 Siiber reguleerib õhuvarustust ja hoiab seatud ülerõhku Paigaldage otsikud rahulikku, õhuvooludest kaitstud kohta
    Õhukoguse hoidmine harus Pitot' toru PSET-PTS-200 / PSET-PTL-200 → + / − Siiber hoiab seatud õhukiirust või m³/h (Q = A × V) Paigaldage Pitot' toru põlvedest ja takistustest eemale
    BMS / SCADA-ga objekt Modbus RTU (RS485) → A, /B Seadeväärtust ja häireid muudetakse tsentraalselt, olekut jälgitakse kaugteel Konfigureerimiseks – CNVT-USB-RS485 muundur ja 3SModbus programm
    Toide 24 VDC toiteallikas (nt SEPS8-24-40 või DRPS8-24-40) → Vin, GND Kontrolleri stabiilne töö Vähemalt 4 juhet – ärge ühendage toite ja väljundi GND-d kokku

    Kuidas valida rõhukontrolleri vahemikku

    Mõõtevahemik Soovitatav mudel
    0–1000 Pa DPSAF-1K0 (0–1000 Pa, 24 VDC) ← see mudel
    0–2000 Pa DPSAF-2K0 (0–2000 Pa, 24 VDC)
    Reegel: tööröhk peab jääma vahemiku sisse ja soovitavalt hõlmama selle suuremat osa – täpsus ±2 % arvutatakse kogu vahemikust, seega ärge valige väikese rõhu jaoks liiga suurt vahemikku. Valige toide süsteemi järgi: F-tüüp – 24 VDC, 4 juhet; G-tüüp – 24 VAC / VDC, 3 juhet (selle mudeli kaksik – DPSAG-1K0).
    Millal valida muu lahendus: ilma ekraanita – HPSAF-1K0; ventilaatori kiiruse juhtimiseks – DPSP seeria; kahele seadepunktile (päev / öö) – SPS2 seeria; ainult rõhu mõõtmiseks ilma reguleerimiseta – HPS-2 / DPS-2 andur-muundurid; lihtsaks sisse / välja lülitamiseks rõhu järgi – PSW rõhulülitid.

    Plussid

    • Andur ja PI-regulaator ühes
    • LED-ekraan tegeliku väärtuse jaoks
    • Rõhu, õhuhulga või õhukiiruse režiim
    • 0-10 VDC / 0-20 mA / PWM väljund
    • Modbus RTU – kõik parameetrid kaugteel
    • IP65 korpus, alumiiniumotsikud
    • Reguleeritav reaktsiooniaeg 0,1–10 s

    Miinused / piirangud

    • Seadepunkti ja PI-parameetreid saab muuta ainult Modbus RTU kaudu – vaja on CNVT-USB-RS485 muundurit ja 3SModbus programmi
    • Vaja on vähemalt 4 juhet – ei sobi 3-juhtmeliseks ühenduseks
    • Õhukoguse režiimiks on vajalik K-tegur või Pitot' toru ja õhukanali ristlõige
    • Rõhuühenduskomplekt komplekti ei kuulu – valige PSET-PVC-200, PSET-QF-200 või Pitot' komplekt PSET-PTS-200 / PSET-PTL-200
    • Ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud spetsialist, toide lahti ühendatud.
    • Toide – ainult 18–34 VDC; ärge ületage näidatud piire.
    • Ärge ühendage F-tüüpi kontrolleri toite ja analoogväljundi GND-d – ühendus vähemalt 4 juhtmega.
    • Ärge kasutage F- ja G-tüüpi kontrollereid samas võrgus.
    • Kasutada ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; ümbritsev temperatuur -5…+65 °C, ilma kondensaadita.
    • Enne käivitamist tehke anduri nullkalibreerimine (nupp SW1) rõhuvoolikud lahti ühendatud.

    Kiire valikujuhend

    0–1000 Pa
    PI-kontroller
    LED-ekraan
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VDC
    IP65
    Sobib, kui on vaja:
    • hoida püsivat rõhku või õhuhulka vahemikus 0–1000 Pa, juhtides siibri ajamit;
    • vältida anduri ja regulaatori eraldi häälestamist;
    • integreerida rõhujuhtimine BMS-i Modbus RTU kaudu.
    Kontrollige enne kasutamist:
    • tööröhk – kas see mahub vahemikku 0–1000 Pa;
    • juhitava seadme sisendsignaal (0-10 VDC, 0-20 mA või PWM);
    • toite tüüp ja ühendus: 24 VDC, 4 juhet (F-tüüp);
    • kas on vaja rõhu ühenduskomplekti (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Oluline meeldetuletus: DPSAF-1K0 reguleerib ühe seadeväärtuse järgi; seadeväärtus ja parameetrid määratakse Modbus RTU kaudu, seetõttu on käivitamiseks vaja CNVT-USB-RS485 muundurit ja 3SModbus programmi.

    KKK

    Kuidas seadeväärtust seada?
    Modbus RTU kaudu – CNVT-USB-RS485 muunduri ja tasuta Sentera 3SModbus programmiga.
    Mida ekraan näitab?
    Tegelik rõhuerinevus, õhuhulk või õhukiirus – sõltuvalt valitud režiimist.
    Kas õhuhulga m³/h järgi on võimalik juhtida?
    Jah, kui ventilaatori K-tegur on teada; vastasel juhul arvutatakse õhuhulk õhukiirusest ja õhukanali ristlõikest (Q = A × V) Pitot' toru komplekti abil.
    Mille poolest erinevad F- ja G-tüübid?
    F – 24 VDC, eraldi toite- ja väljundi-GND, ühendus 4 juhtmega; G – 24 VAC või VDC, ühine GND, ühendus 3 juhtmega.
    Kas rõhuvoolikud kuuluvad komplekti?
    Ei, valige PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200.
    Milline on täpsus?
    ±2 % mõõtevahemikust – mudelil DPSAF-1K0 on see ±20 Pa.

    Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | DPSAF-1K0

    Sentera DPSAF-1K0 – diferentsiaalrõhu PI-kontroller 0–1000 Pa LED-ekraaniga, mis juhib otse õhusiibrite ajameid 0-10 VDC / 0-20 mA / PWM signaaliga, Modbus RTU-ga, 24 VDC toitega ja IP65 korpusega.
