    Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSAG-2K0

    Tootekood: DPSAG-2K0
    Küsi
    Hind 229.59 € KM-ga
    ( 189.74 € KM-ta )
    358.15 € Säästa 128.56 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

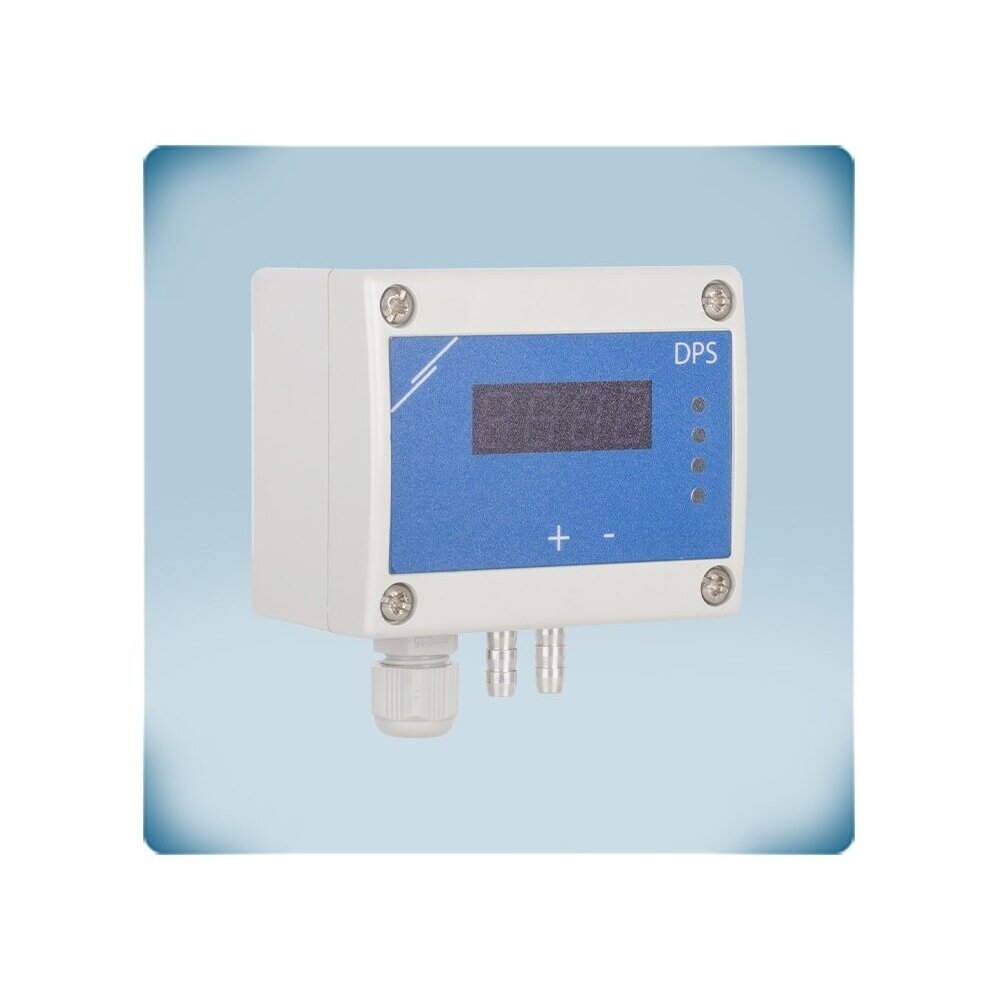

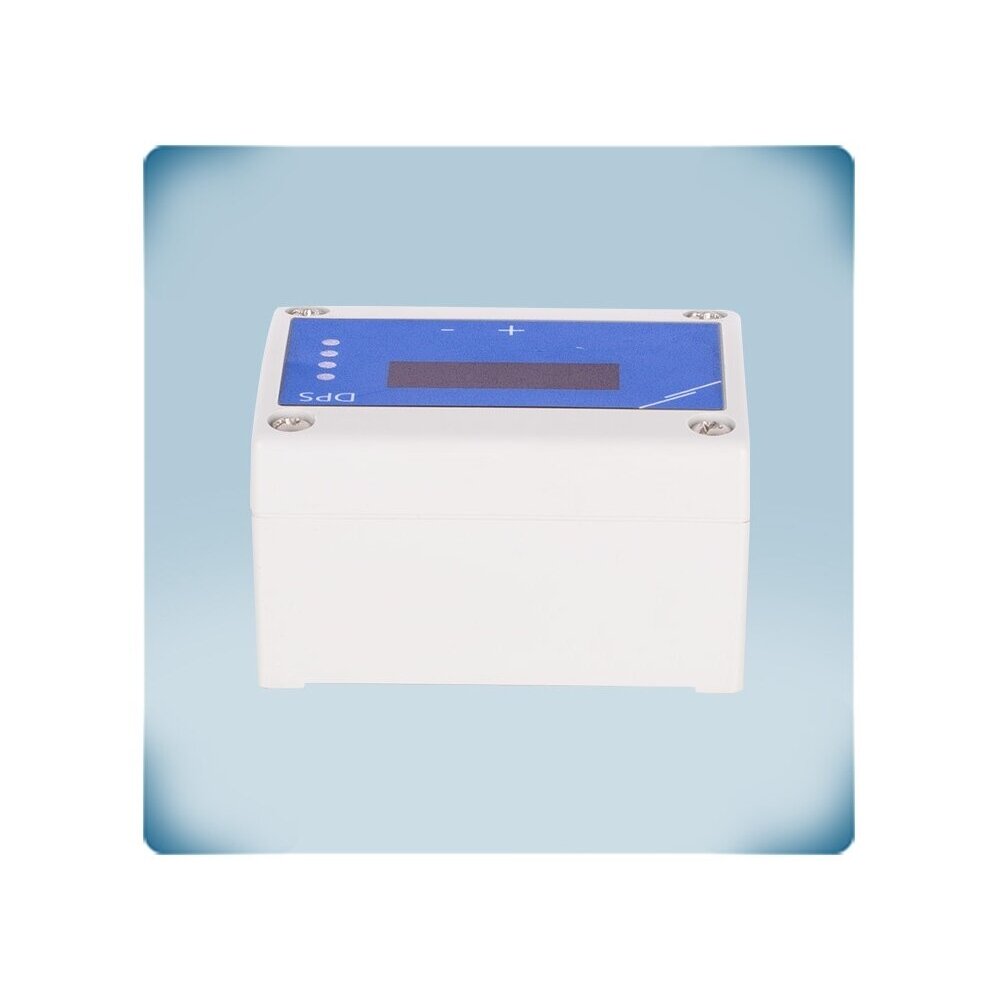

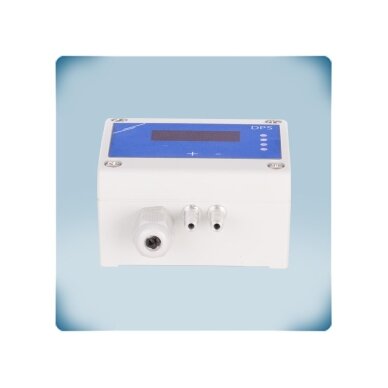

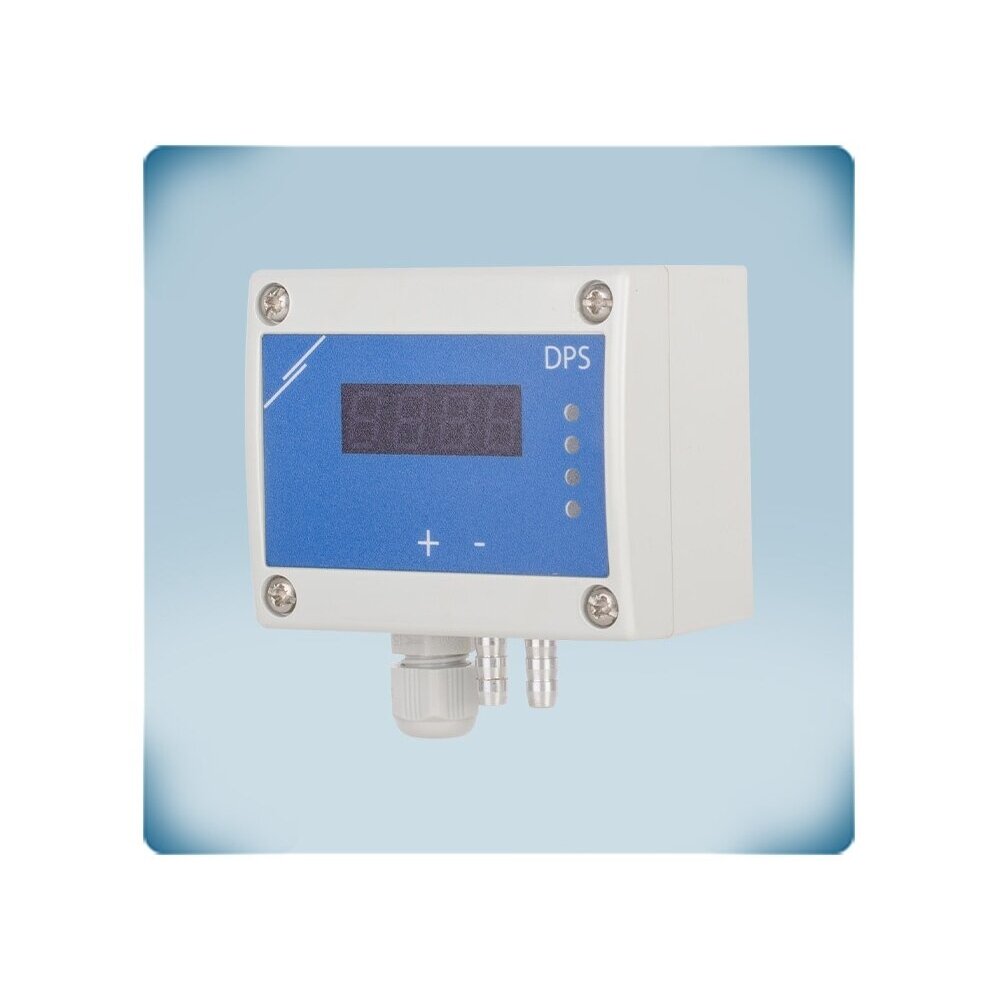

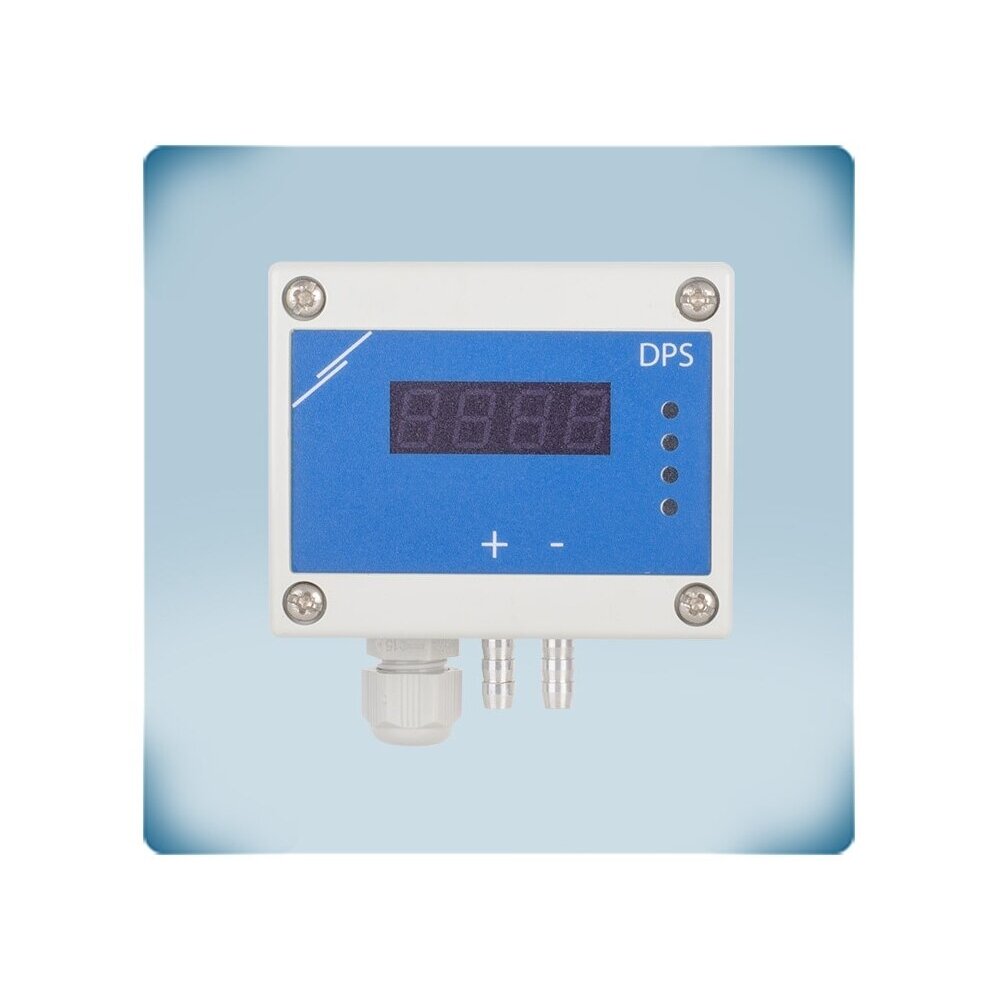

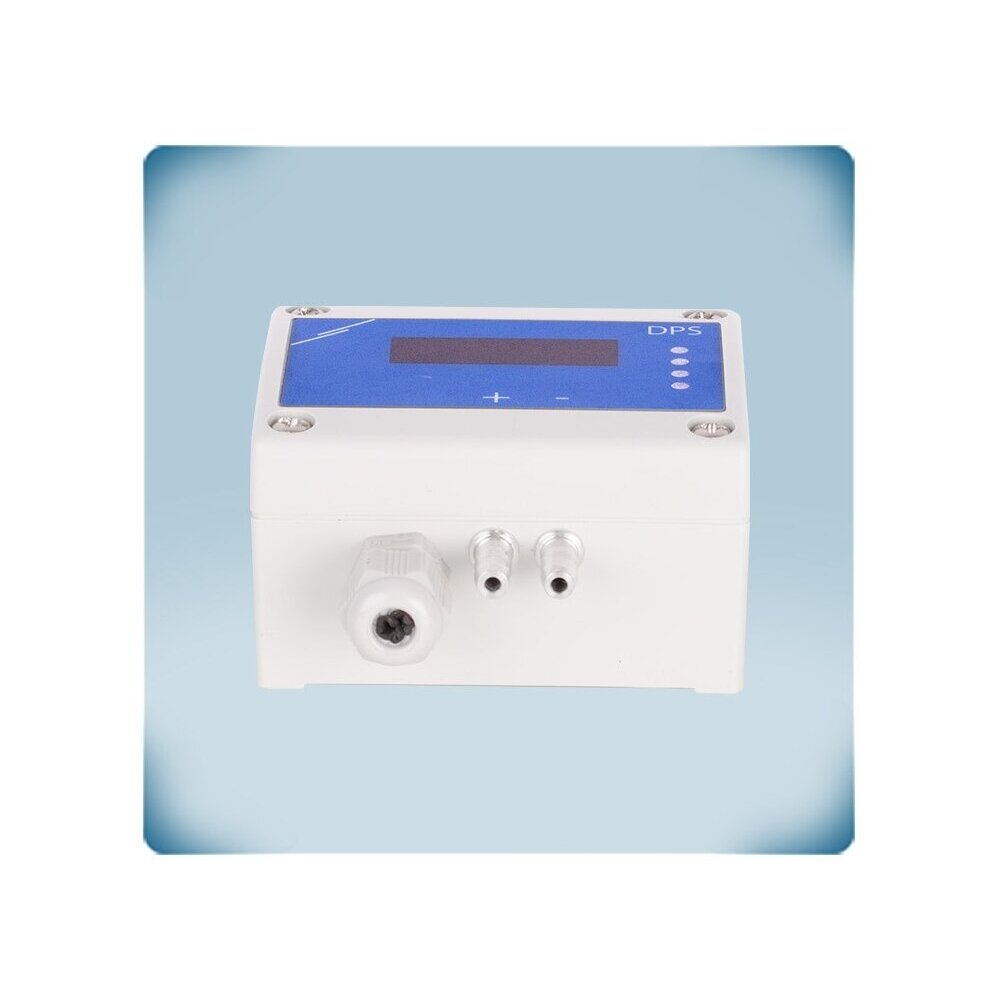

    Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSAG-2K0

    DPSAG-2K0 – Sentera Controls diferentsiaalrõhukontroller integreeritud PI-reguleerimisalgoritmiga, mõõtevahemik 0–2000 Pa. See mõõdab ise rõhuerinevust ja juhib analoogväljundiga 0-10 VDC / 0-20 mA või PWM otse õhusiibrite täiturmehhanisme, et hoida seatud väärtust. Esiküljel on 4-kohaline 7-segmendiline LED-ekraan, mis näitab tegelikku rõhku, õhuhulka või õhukiirust.

    Põhimõte:
    See on andur ja regulaator ühes korpuses: eraldi rõhuandurit ja kontrollerit pole vaja. Kontroller muudab siibri asendit seni, kuni rõhk, õhuhulk või õhukiirus saavutab seadeväärtuse – nii saab tsoon täpselt nii palju õhku, kui on projekteeritud, sõltumata teiste tsoonide tööst.
    Mõõtevahemik
    0–2000 Pa
    Väljund
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Toide
    24 VAC / VDC, 3 juhet
    Kaitseklass
    IP65, LED-ekraan

    Tööpõhimõte

    Kontroller paigaldatakse seinale või õhukanali konstruktsioonile; alumiiniumotsikute „+“ ja „−“ külge ühendatakse voolikutega mõõtepunktid (PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200). Klemmidele ühendatakse toide (Vin, GND), Modbus RTU liin (A, /B) ja analoogväljund AO1 siibri täiturile. G-tüüp ühendatakse 3 juhtmega – analoogväljundi GND on seestpoolt toite GND-ga ühendatud, seetõttu ärge ühendage seda ühist GND-d teiste DC-toitega seadmetega (seade võib pöördumatult kahjustuda) ning F- ja G-tüüpi samas võrgus ärge segage.

    Integreeritud digitaalne kõrge eraldusvõimega andur mõõdab rõhuvahet vahemikus 0–2000 Pa, ja kontroller töötab Modbus RTU kaudu valitud režiimi järgi rõhuvahe (Pa), õhuhulga (m³/h – kui ventilaatori K-tegur on teada, vastasel juhul Q = A × V) või õhukiiruse (m/s – Pitot' toru komplektiga) alusel. PI-algoritm anti-windupiga võrdleb mõõdetud väärtust seadepunktiga ja muudab AO1 signaali 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) või 0–100 % PWM (1 kHz); P- ja I-tegurid, reaktsiooniaeg (0,1–10 s), min. / maks. vahemik ja häirepiirid seadistatakse Modbus RTU kaudu.

    Tulemus – siiber avaneb või sulgub nii palju, et rõhk, õhukogus või õhukiirus vastaks seadepunktile, seetõttu saab tsoon projekteeritud õhukoguse sõltumata teiste tsoonide tööst. Tegelik väärtus kuvatakse 4-kohalisel 7-segmendilisel LED-ekraanil ning neli LED-i näitavad, kas see on stabiilne vahemikus, väljaspool seda või häirepiirkonnas.

    Kasu DPSAG-2K0?
    Üks kompaktne IP65 seade asendab rõhuanduri ja eraldi regulaatori: mõõdab, reguleerib, annab märku LED-indikaatoritega, kuvab väärtust ekraanil ja integreerub BMS-i Modbus RTU kaudu.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga
    Tootja / kood Sentera Controls / DPSAG-2K0
    Seeria DPSA-2 (0–1000 / 0–2000 Pa)
    Mõõtevahemik 0–2000 Pa
    Juhitavad suurused Rõhuerinevus (Pa), õhuhulk (m³/h), õhukiirus (m/s)
    Reguleerimine PI anti-windup'iga; integreeritud K-tegur
    Toide 15–24 VAC ±10 % (Imax 160 mA) või 18–34 VDC (Imax 80 mA)
    Ühendamine 3-juhtmeline ühendus (ühine GND)
    Analoog- / moduleeritav väljund AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    PWM sisemine pingeallikas 3,3 või 12 VDC (jumper JP1)
    Täpsus ±2 % mõõtevahemikust
    Reaktsiooniaeg 0,1–10 s (valitav)
    Min. intervall Rõhk 50 Pa; õhuhulk 10 m³/h; õhukiirus 1 m/s
    Side Modbus RTU (RS485), konfigureerimine 3SModbus abil

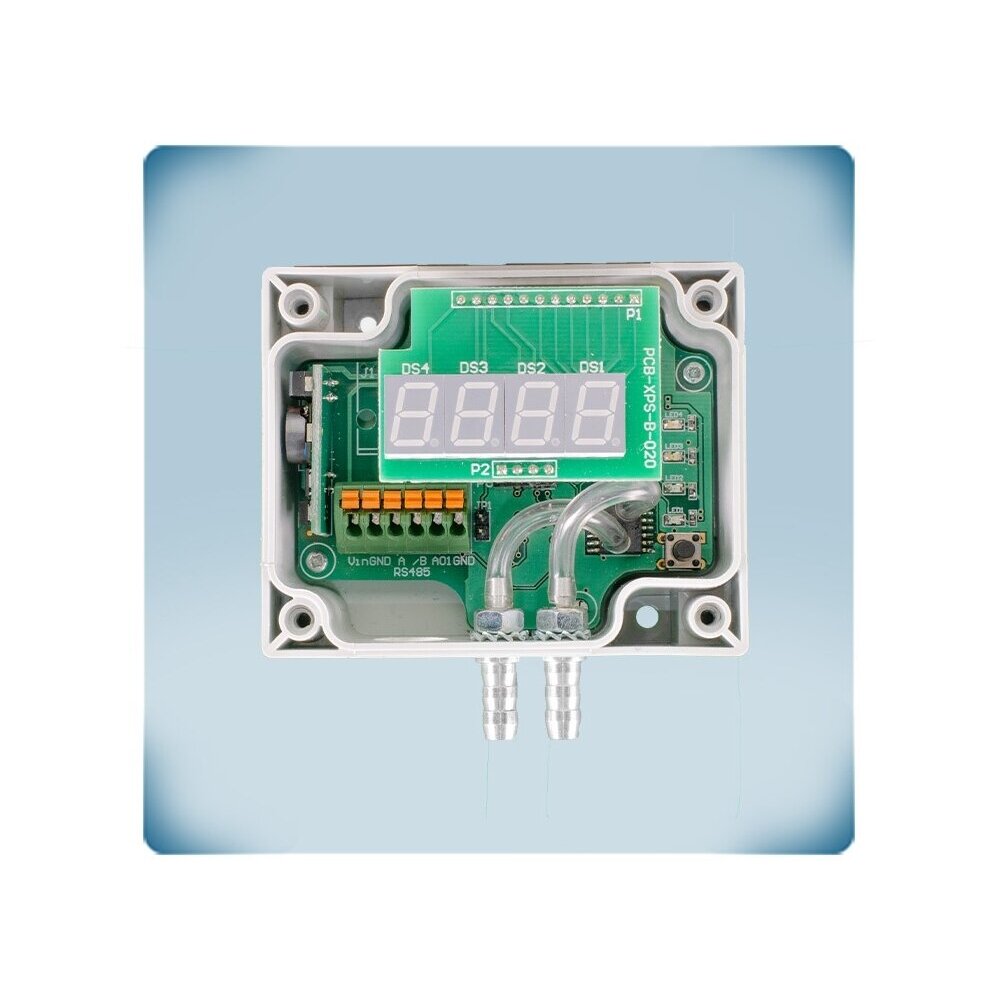

    Indikatsioon 4-kohaline 7-segmendiline LED-ekraan; 4 LED (roheline – toide / Modbus, roheline – vahemikus, kollane – vahemikust väljas, punane – häire / anduri rike)
    Nupp SW1 – anduri nullkalibreerimine ja Modbus registrite lähtestamine
    Rõhuotsikud Alumiinium, „+“ ja „−“
    Korpus ASA, hall (RAL 9002)
    Kaitseklass IP65 (EN 60529)
    Töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta
    Juhtmete ristlõige 1,5 mm² (soovitatav)
    Kaal 0,132 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326-1, EN 61326-2-3), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • LED-ekraan – tegelik väärtus on kohapeal nähtav – süsteemi häälestamisel pole vaja arvutit ega manomeetrit.
    • PI reguleerimine anti-windup'iga – kontroller hoiab ise seadeväärtust ja juhib otse siibri ajamit – PLC-d ega eraldi regulaatorit pole vaja.
    • Kolm režiimi – rõhuerinevus, õhuhulk (K-teguri järgi) või õhukiirus (Pitot' torul).
    • Valitav väljund – 0-10 VDC, 0-20 mA või PWM – vastavalt siibri ajami juhtsisendile.
    • Reguleeritav reaktsiooniaeg – 0,1–10 s – stabiilne juhtimine ka pulseeriva vooluhulga korral.
    • Vahemik ja häirepiirid – LED-indikaatorid ja Modbus registrid näitavad kohe, kui väärtus väljub lubatud piiridest.
    • Modbus RTU – seadeväärtust, PI koefitsiente ja olekut juhitakse ning jälgitakse BMS-ist või SCADA-st.
    • Nullkalibreerimine – nupuga SW1 – kiire käivitus objektil.

    Kus kasutatakse?

    • Mõõtevahemik 0–2000 Pa – enamikule ventilatsioonisüsteemidest – õhukäitlusseadmete sissepuhke- ja väljatõmbekanalite rõhu või õhukoguse hoidmiseks
    • VAV tsoonid rõhu või õhuhulga hoidmisega siibriga
    • Ruumide ülerõhu hoidmine – puhasruumid, trepikojad (tuletõrje)
    • Alarõhu hoidmine – köögid, laborid
    • Minimaalse ventilatsiooniõhu koguse (m³/h) tagamine hoonetes
    • Sissepuhke ja väljatõmbe tasakaalustamine eraldi harudes
    • Objektid BMS-iga Modbus RTU kaudu

    Kasutamine vastavalt vajadusele

    Õhutöötlusseadmete häälestajale.
    Vahemik 0–2000 Pa katab enamiku sissepuhke- ja väljatõmbekanalite töörõhu, täpsus on ±40 Pa.
    Tsoonventilatsiooni tasakaalustamise spetsialistile.
    Ekraanil nähtav tegelik väärtus võimaldab hinnata siibri tööd ilma eraldi manomeetrita.
    Hoone tehnilise hoolduse ettevõttele.
    Toide 24 VAC või VDC võimaldab kontrolleri vahetada olemasolevat toidet ümber ehitamata.

    Praktiline kasutus

    Kui mitme tsooniga süsteemis peab iga haru saama projekteeritud õhuhulga, siis mõõdab DPSAG-2K0 Pitot' toru PSET-PTS-200 kaudu õhukiirust ja hoiab siibriga m³/h, ekraanil nähtav väärtus kiirendab tasakaalustamist. Kontrollerit saab toita olemasolevast 24 VAC trafost, ühendades 3 juhtmega.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Sama DPSAG-2K0 kohandub erinevatele objektidele – muutuvad ainult mõõtepunktid ja see, mis on väljundiga ühendatud:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    VAV tsoon siibriga Rõhuotsikud õhukanali harus; AO1 → siibri ajami 0-10 VDC sisend Siiber avaneb nii palju, kui on vaja seatud rõhu või õhuhulga hoidmiseks Sobitage ajami juhtsignaali tüüp AO1 seadega (V / mA)
    Trepikoda või puhasruum Otsik ruumis (+) ja kõrvalruumis (−), PSET-PVC-200 Siiber reguleerib õhuvarustust ja hoiab seatud ülerõhku Paigaldage otsikud rahulikku, õhuvooludest kaitstud kohta
    Õhukoguse hoidmine harus Pitot' toru PSET-PTS-200 / PSET-PTL-200 → + / − Siiber hoiab seatud õhukiirust või m³/h (Q = A × V) Paigaldage Pitot' toru põlvedest ja takistustest eemale
    BMS / SCADA-ga objekt Modbus RTU (RS485) → A, /B Seadeväärtust ja häireid muudetakse tsentraalselt, olekut jälgitakse kaugteel Konfigureerimiseks – CNVT-USB-RS485 muundur ja 3SModbus programm
    Toide 24 VAC trafo või 24 VDC toiteallikas → Vin, GND Kontrolleri stabiilne töö Ärge ühendage ühist GND-d teiste DC-toitega seadmetega

    Kuidas valida rõhukontrolleri vahemikku

    Mõõtevahemik Soovitatav mudel
    0–1000 Pa DPSAG-1K0 (0–1000 Pa, 24 VAC / VDC)
    0–2000 Pa DPSAG-2K0 (0–2000 Pa, 24 VAC / VDC) ← see mudel
    Reegel: tööröhk peab jääma vahemiku sisse ja soovitavalt hõlmama selle suuremat osa – täpsus ±2 % arvutatakse kogu vahemikust, seega ärge valige väikese rõhu jaoks liiga suurt vahemikku. Valige toide süsteemi järgi: F-tüüp – 24 VDC, 4 juhet; G-tüüp – 24 VAC / VDC, 3 juhet (selle mudeli kaksik – DPSAF-2K0).
    Millal valida muu lahendus: ilma ekraanita – HPSAG-2K0; ventilaatori kiiruse juhtimiseks – DPSP seeria; kahele seadepunktile (päev / öö) – SPS2 seeria; ainult rõhu mõõtmiseks ilma reguleerimiseta – HPS-2 / DPS-2 andur-muundurid; lihtsaks sisse / välja lülitamiseks rõhu järgi – PSW rõhulülitid.

    Plussid

    • Andur ja PI-regulaator ühes
    • LED-ekraan tegeliku väärtuse jaoks
    • Rõhu, õhuhulga või õhukiiruse režiim
    • 0-10 VDC / 0-20 mA / PWM väljund
    • Modbus RTU – kõik parameetrid kaugteel
    • IP65 korpus, alumiiniumotsikud
    • Reguleeritav reaktsiooniaeg 0,1–10 s

    Miinused / piirangud

    • Seadepunkti ja PI-parameetreid saab muuta ainult Modbus RTU kaudu – vaja on CNVT-USB-RS485 muundurit ja 3SModbus programmi
    • Ühist GND-d ei tohi ühendada teiste DC-toitega seadmetega
    • Õhukoguse režiimiks on vajalik K-tegur või Pitot' toru ja õhukanali ristlõige
    • Rõhuühenduskomplekt komplekti ei kuulu – valige PSET-PVC-200, PSET-QF-200 või Pitot' komplekt PSET-PTS-200 / PSET-PTL-200
    • Ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud spetsialist, toide lahti ühendatud.
    • Toide – ainult 18–34 VDC või 15–24 VAC ±10 %; ärge ületage näidatud piire.
    • Ärge ühendage G-tüüpi kontrolleri ühist GND-d teiste DC-toitega seadmetega – seadmed võivad pöördumatult kahjustuda.
    • Ärge kasutage F- ja G-tüüpi kontrollereid samas võrgus.
    • Kasutada ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; ümbritsev temperatuur -5…+65 °C, ilma kondensaadita.
    • Enne käivitamist tehke anduri nullkalibreerimine (nupp SW1) rõhuvoolikud lahti ühendatud.

    Kiire valikujuhend

    0–2000 Pa
    PI-kontroller
    LED-ekraan
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC / VDC
    IP65
    Sobib, kui on vaja:
    • hoida püsivat rõhku või õhuhulka vahemikus 0–2000 Pa, juhtides siibri ajamit;
    • vältida anduri ja regulaatori eraldi häälestamist;
    • integreerida rõhujuhtimine BMS-i Modbus RTU kaudu.
    Kontrollige enne kasutamist:
    • tööröhk – kas see mahub vahemikku 0–2000 Pa;
    • juhitava seadme sisendsignaal (0-10 VDC, 0-20 mA või PWM);
    • toite tüüp ja ühendus: 24 VAC / VDC, 3 juhet (G-tüüp);
    • kas on vaja rõhu ühenduskomplekti (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Oluline meeldetuletus: DPSAG-2K0 reguleerib ühe seadeväärtuse järgi; seadeväärtus ja parameetrid määratakse Modbus RTU kaudu, seetõttu on käivitamiseks vaja CNVT-USB-RS485 muundurit ja 3SModbus programmi.

    KKK

    Kuidas seadeväärtust seada?
    Modbus RTU kaudu – CNVT-USB-RS485 muunduri ja tasuta Sentera 3SModbus programmiga.
    Mida ekraan näitab?
    Tegelik rõhuerinevus, õhuhulk või õhukiirus – sõltuvalt valitud režiimist.
    Kas õhuhulga m³/h järgi on võimalik juhtida?
    Jah, kui ventilaatori K-tegur on teada; vastasel juhul arvutatakse õhuhulk õhukiirusest ja õhukanali ristlõikest (Q = A × V) Pitot' toru komplekti abil.
    Mille poolest erinevad F- ja G-tüübid?
    F – 24 VDC, eraldi toite- ja väljundi-GND, ühendus 4 juhtmega; G – 24 VAC või VDC, ühine GND, ühendus 3 juhtmega.
    Kas rõhuvoolikud kuuluvad komplekti?
    Ei, valige PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200.
    Milline on täpsus?
    ±2 % mõõtevahemikust – mudelil DPSAG-2K0 on see ±40 Pa.

    Diferentsiaalrõhu PI-kontroller siibrite täiturmehhanismidele ekraaniga | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSAG-2K0

    Sentera DPSAG-2K0 – diferentsiaalrõhu PI-kontroller 0–2000 Pa LED-ekraaniga, mis juhib otse õhusiibrite ajameid 0-10 VDC / 0-20 mA / PWM signaaliga, Modbus RTU-ga, 24 VAC / VDC toitega ja IP65 korpusega.
