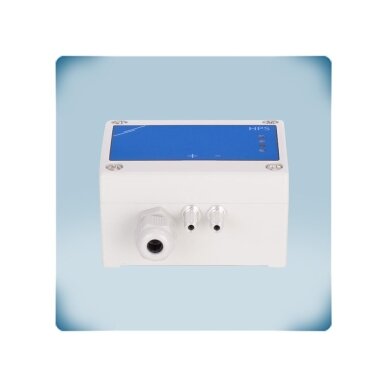

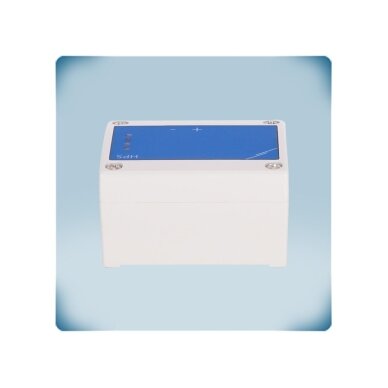

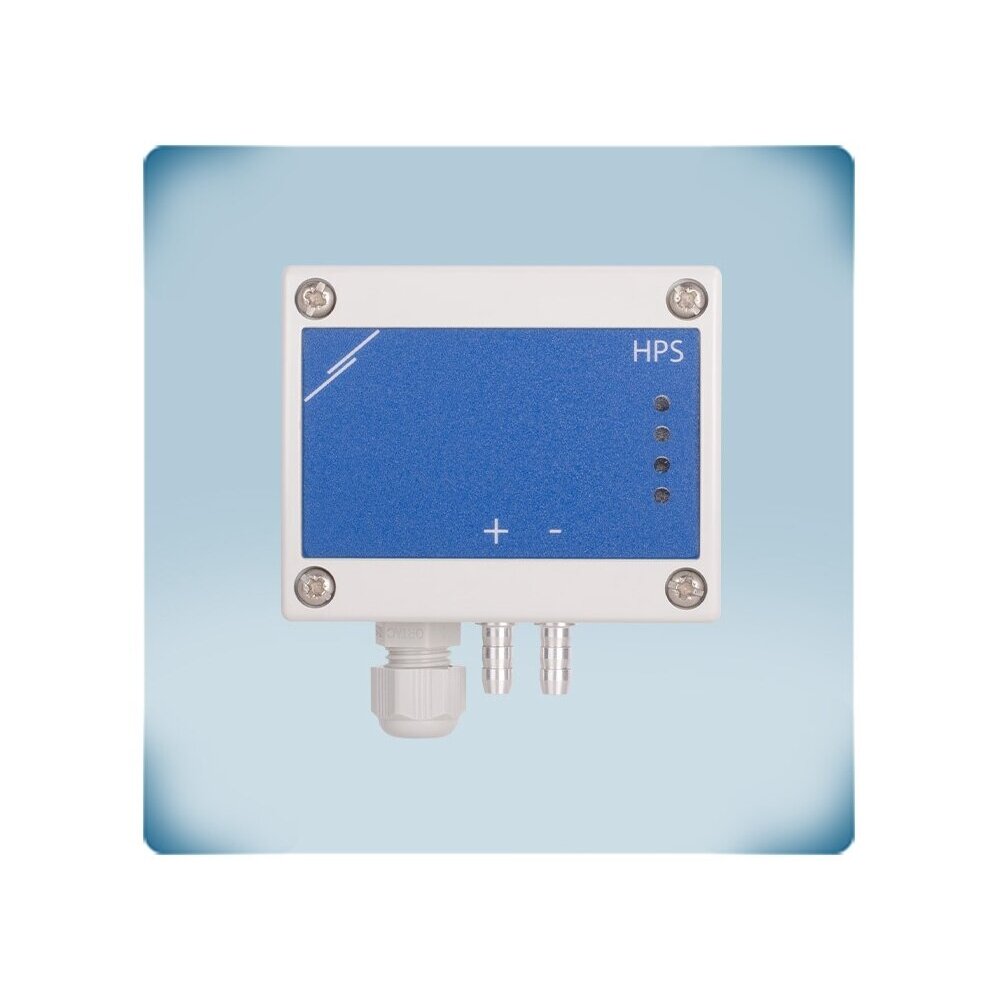

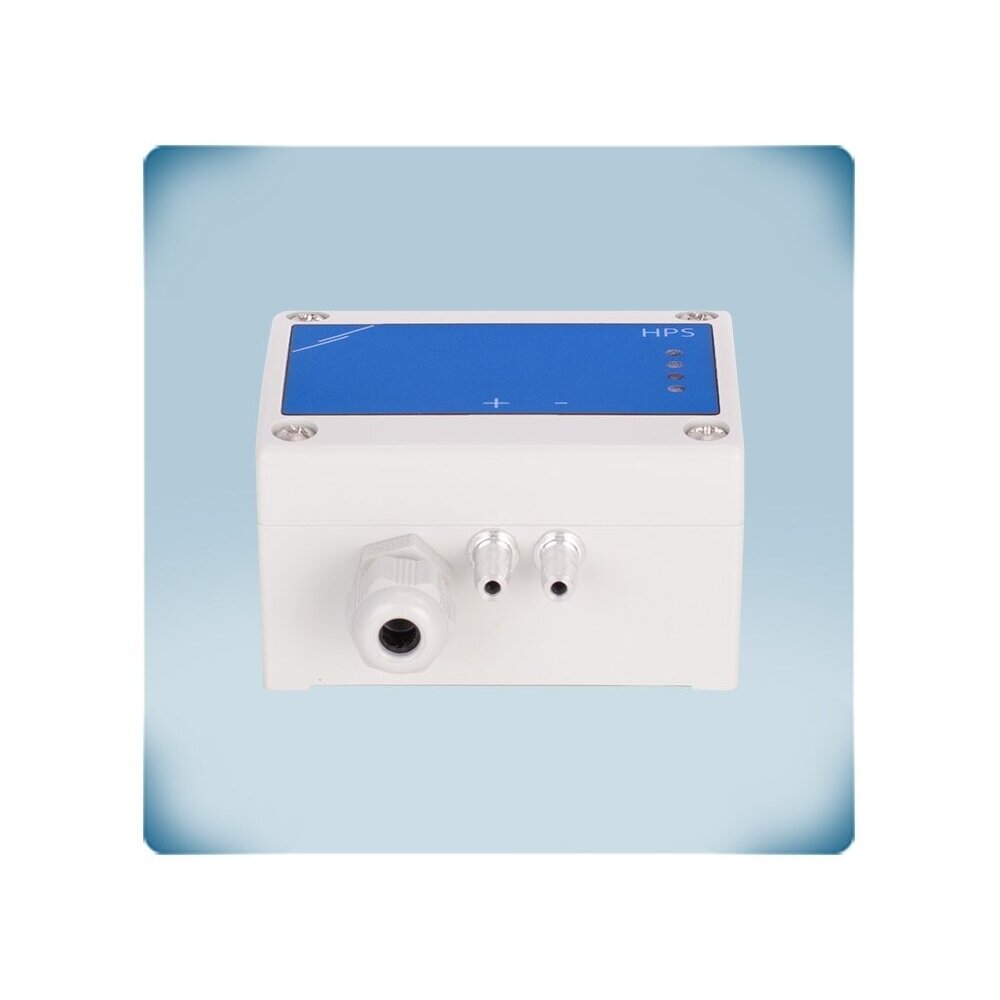

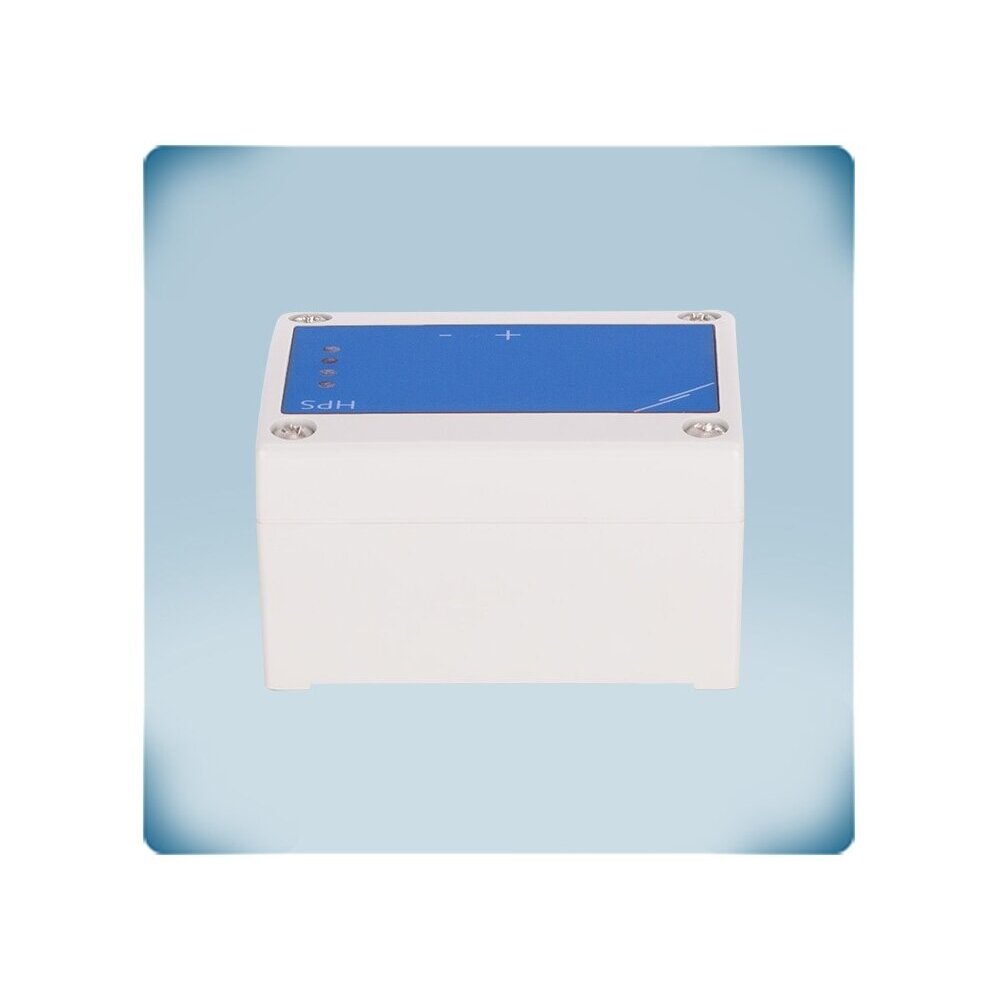

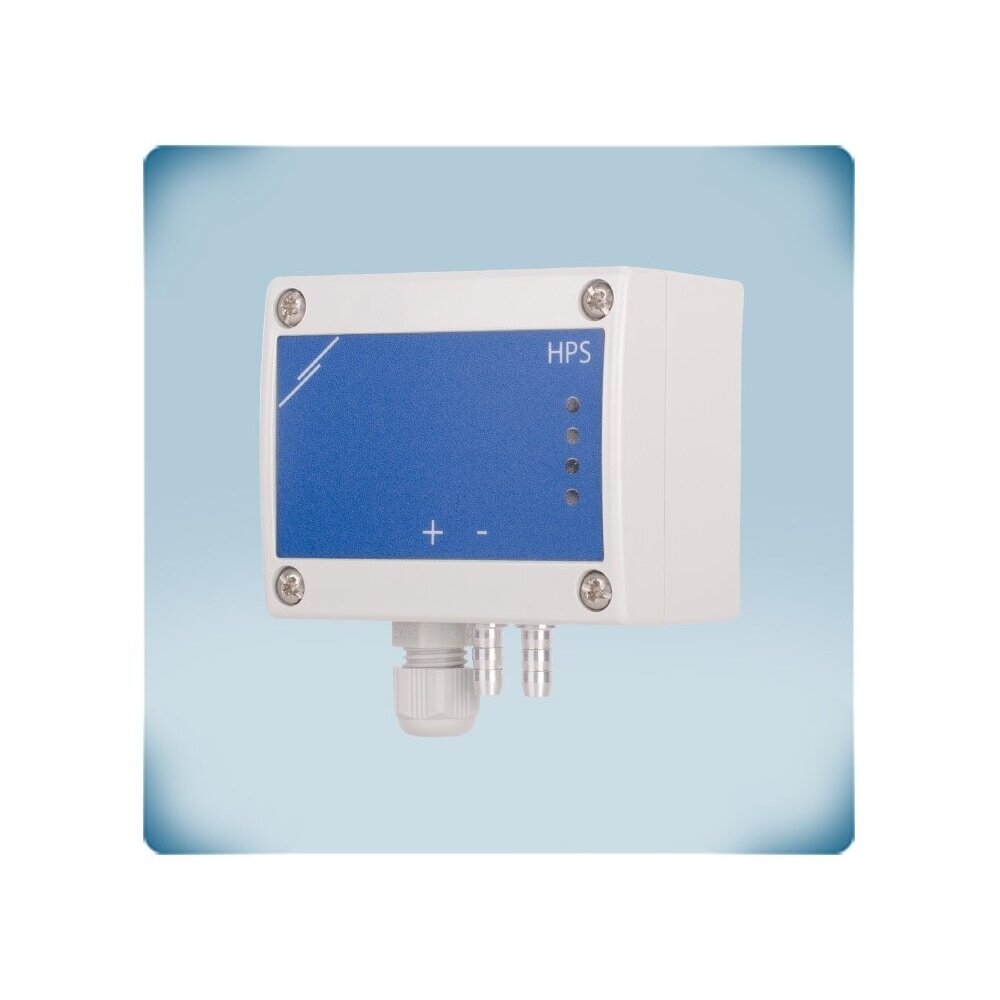

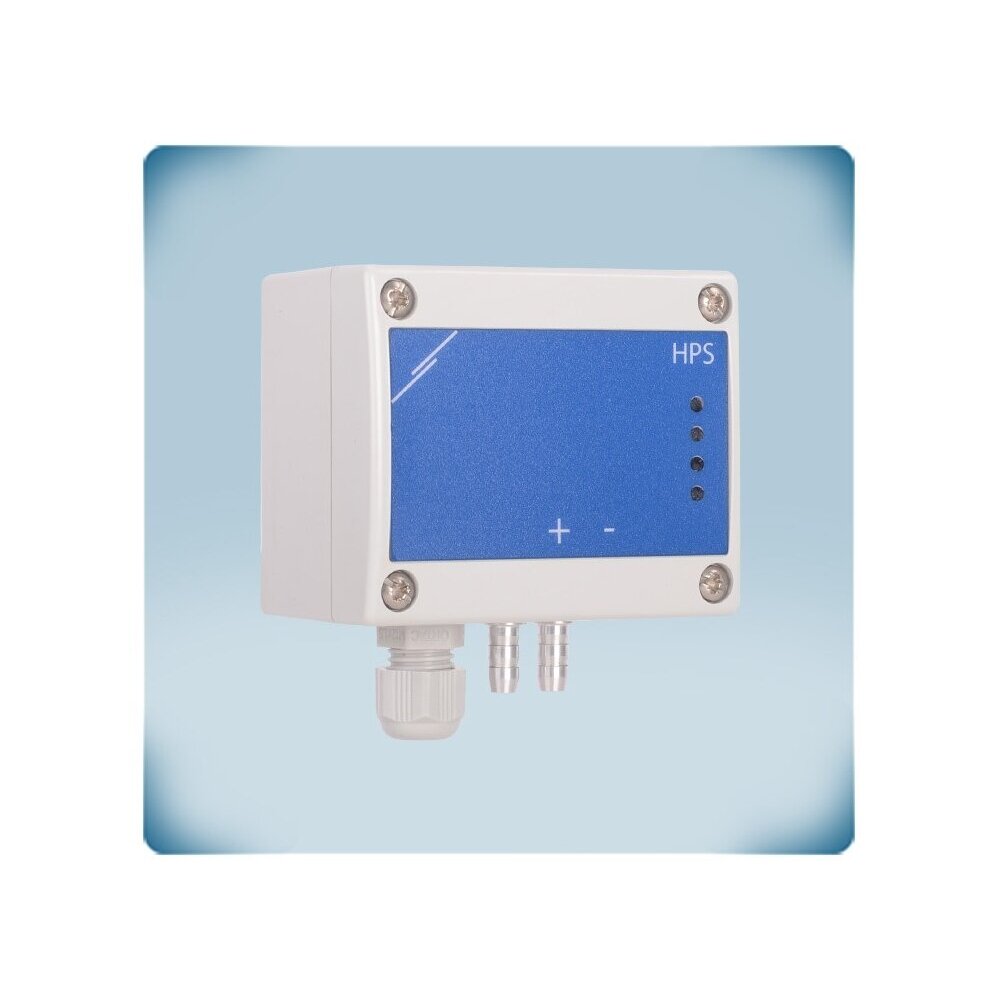

    Diferentsiaalrõhu PI-kontroller ventilaatoritele | 0-10000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-10K

    Tootekood: HPSPG-10K
    Küsi
    Hind 149.31 € KM-ga
    ( 123.40 € KM-ta )
    232.93 € Säästa 83.62 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Diferentsiaalrõhu PI-kontroller ventilaatoritele | 0-10000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-10K

    HPSPG-10K – Sentera Controls diferentsiaalrõhukontroller integreeritud PI-reguleerimisalgoritmiga, mõõtevahemik 0–10 000 Pa. See mõõdab ise rõhuerinevust ja juhib analoogväljundiga 0-10 VDC / 0-20 mA või PWM otse EC-ventilaatoreid, sagedusmuundureid või AC-ventilaatorite kiiruseregulaatoreid, et hoida seatud väärtust.

    Põhimõte:
    See on andur ja regulaator ühes korpuses: eraldi rõhuandurit, PLC-d ega BMS-i loogikat pole vaja. Kontroller muudab ise ventilaatori kiirust seni, kuni rõhk, õhuhulk või õhukiirus kanalis vastab seadeväärtusele – süsteem kohandub siibrite asendi ja filtrite ummistumisega.
    Mõõtevahemik
    0–10 000 Pa
    Väljund
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Toide
    24 VAC / VDC, 3 juhet
    Kaitseklass
    IP65

    Tööpõhimõte

    Kontroller paigaldatakse seinale või õhukanali konstruktsioonile; alumiiniumotsikute „+“ ja „−“ külge ühendatakse voolikutega mõõtepunktid (PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200). Klemmidele ühendatakse toide (Vin, GND), Modbus RTU liin (A, /B) ja analoogväljund AO1 ventilaatorile. G-tüüp ühendatakse 3 juhtmega – analoogväljundi GND on seestpoolt toite GND-ga ühendatud, seetõttu ärge ühendage seda ühist GND-d teiste DC-toitega seadmetega (seade võib pöördumatult kahjustuda) ning F- ja G-tüüpi samas võrgus ärge segage.

    Integreeritud digitaalne kõrge eraldusvõimega andur mõõdab rõhuvahet vahemikus 0–10 000 Pa, ja kontroller töötab Modbus RTU kaudu valitud režiimi järgi rõhuvahe (Pa), õhuhulga (m³/h – kui ventilaatori K-tegur on teada, vastasel juhul Q = A × V) või õhukiiruse (m/s – Pitot' toru komplektiga) alusel. PI-algoritm anti-windupiga võrdleb mõõdetud väärtust seadepunktiga ja muudab AO1 signaali 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) või 0–100 % PWM (1 kHz); P- ja I-tegurid, reaktsiooniaeg (0,1–10 s), min. / maks. vahemik ja häirepiirid seadistatakse Modbus RTU kaudu.

    Tulemus – ventilaatori kiirust muudetakse seni, kuni rõhk, õhukogus või õhukiirus vastab seadepunktile, seetõttu kohandub süsteem siibrite asendi ja filtrite määrdumisega ilma eraldi anduri ja PLC-ta. Neli LED-i näitavad, kas väärtus on stabiilne vahemikus, väljaspool seda või häirepiirkonnas, ning sama olek on kättesaadav Modbus RTU kaudu.

    Kasu HPSPG-10K?
    Üks kompaktne IP65 seade asendab rõhuanduri ja eraldi regulaatori: mõõdab, reguleerib, annab märku LED-indikaatoritega ja integreerub BMS-i Modbus RTU kaudu.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhu PI-kontroller ventilaatoritele
    Tootja / kood Sentera Controls / HPSPG-10K
    Seeria HPSP-2 (0–1000 / 2000 / 4000 / 10 000 Pa)
    Mõõtevahemik 0–10 000 Pa
    Juhitavad suurused Rõhuerinevus (Pa), õhuhulk (m³/h), õhukiirus (m/s)
    Reguleerimine PI anti-windup'iga; integreeritud K-tegur
    Toide 18–34 VDC (maks. 1,71 W, Imax 95 mA) või 15–24 VAC ±10 % (maks. 3,3 W, Imax 220 mA)
    Ühendamine 3-juhtmeline ühendus (ühine GND)
    Analoog- / moduleeritav väljund AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    PWM sisemine pingeallikas 3,3 või 12 VDC (jumper JP1)
    Täpsus ±2 % mõõtevahemikust
    Reaktsiooniaeg 0,1–10 s (valitav)
    Side Modbus RTU (RS485), konfigureerimine 3SModbus või Sensistant abil
    Indikatsioon 4 LED (roheline – toide / Modbus, roheline – vahemikus, kollane – vahemikust väljas, punane – häire / anduri rike)
    Nupp SW1 – anduri nullkalibreerimine ja Modbus registrite lähtestamine
    Rõhuotsikud Alumiinium, „+“ ja „−“
    Korpus ASA, hall (RAL 9002)
    Kaitseklass IP65 (EN 60529)
    Töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta
    Juhtmete ristlõige 1,5 mm² (soovitatav)
    Kaal 0,12 kg (neto)
    Vastavus EMC 2014/30/EL (EN 61326-1, EN 61326-2-3), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • PI reguleerimine anti-windup'iga – kontroller hoiab ise seadeväärtust ja juhib otse ventilaatorit – PLC-d ega eraldi regulaatorit pole vaja.
    • Kolm režiimi – rõhuerinevus, õhuhulk (K-teguri järgi) või õhukiirus (Pitot' torul).
    • Valitav väljund – 0-10 VDC, 0-20 mA või PWM – sobib enamikule EC-mootoritele, sagedusmuunduritele ja täiturmehhanismidele.
    • Reguleeritav reaktsiooniaeg – 0,1–10 s – stabiilne juhtimine ka pulseeriva vooluhulga korral.
    • Vahemik ja häirepiirid – LED-indikaatorid ja Modbus registrid näitavad kohe, kui väärtus väljub lubatud piiridest.
    • Modbus RTU – seadeväärtust, PI koefitsiente ja olekut juhitakse ning jälgitakse BMS-ist või SCADA-st.
    • Nullkalibreerimine – nupuga SW1 – kiire käivitus objektil.

    Kus kasutatakse?

    • Mõõtevahemik 0–10 000 Pa – kõrgrõhulistele tööstuslikele õhusüsteemidele ja ventilaatoritele, kui rõhk ületab 4000 Pa
    • Püsirõhu hoidmine sissepuhke- ja väljatõmbekanalites
    • Konstantse õhukoguse (CAV) / muutuva õhukoguse (VAV) süsteemid EC-ventilaatoritega
    • Ülerõhk puhtruumides ja trepikodades (tulekaitse)
    • Vähendatud rõhk restoranide köökides ja laborites
    • Minimaalse ventilatsiooniõhu koguse (m³/h) tagamine hoonetes
    • Ventilatsiooni moderniseerimine ventilaatorite vahetamisel EC vastu

    Kasutamine vastavalt vajadusele

    Tööstuslike õhusüsteemide insenerile.
    Vahemik 0–10 000 Pa sobib protsessiventilaatoritele, kui rõhk ületab 4000 Pa.
    BMS-i integraatorile.
    Kontroller ilma ekraanita: seadepunkt, PI-tegurid, häired ja olek hallatakse Modbus RTU kaudu, seetõttu ühendub see loomulikult SCADA-ga.
    Ventilatsiooni moderniseerimise paigaldajale.
    Toide 24 VAC või VDC (3 juhet) võimaldab kasutada objektil juba olemasolevat 24 VAC trafot.

    Praktiline kasutus

    Kui tööstusprotsessi ventilaatori rõhk ületab 4000 Pa, siis hoiab HPSPG-10K koos PSET-QF-200 otsikutega seadeväärtust vahemikus 0–10 000 Pa ning reaktsiooniaja (0,1–10 s) suurendamisel püsib juhtimine stabiilne ka pulseeriva voolu korral. Kontrollerit saab toita olemasolevast 24 VAC trafost, ühendades 3 juhtmega.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Sama HPSPG-10K kohandub erinevatele objektidele – muutuvad ainult mõõtepunktid ja see, mis on väljundiga ühendatud:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Tööstuslik kõrgrõhu õhusüsteem PSET-QF-200 → + / −; AO1 → EC-ventilaatori 0-10 VDC sisend Kontroller hoiab seatud rõhku kuni 10 000 Pa piirini PSET komplektide maks. tööröhk – 10 000 Pa, see on ka süsteemi piir
    Konstantne õhukogus (CAV) PSET-PVC-200 ventilaatori imiküljel mõõtepunktidel; K-tegur teada Ventilaator tarnib seatud m³/h sõltumata filtri saastumisest K-teguri leiate ventilaatori tootja andmetest
    Õhukiiruse hoidmine õhukanalis Pitot' toru PSET-PTS-200 (Ø100–300 mm) või PSET-PTL-200 (Ø150–500 mm) Kontroller hoiab seatud õhukiirust (m/s), ristlõike teadmisel aga ka õhuhulka Paigaldage toru mitte lähemale kui 7,5 D pärast käänakut või ventilaatorit
    AC-ventilaator või sagedusmuundur AO1 0-10 VDC / 0-20 mA → Sentera regulaatori või sagedusmuunduri sisend Sama kontroller juhib ka mitte-EC ajameid Valige signaali tüüp Modbus RTU kaudu
    BMS / SCADA-ga objekt Modbus RTU (RS485) → A, /B Seadeväärtust ja häireid muudetakse tsentraalselt, olekut jälgitakse kaugteel Konfigureerimiseks – CNVT-USB-RS485 muundur ja 3SModbus programm
    Toide 24 VAC trafo või 24 VDC toiteallikas → Vin, GND Kontrolleri stabiilne töö Ärge ühendage ühist GND-d teiste DC-toitega seadmetega

    Kuidas valida rõhukontrolleri vahemikku

    Mõõtevahemik Soovitatav mudel
    -125…+125 Pa (mõlemas suunas) HPSPG-LP (-125…+125 Pa, 24 VAC / VDC)
    0–1000 Pa HPSPG-1K0 (0–1000 Pa, 24 VAC / VDC)
    0–2000 Pa HPSPG-2K0 (0–2000 Pa, 24 VAC / VDC)
    0–4000 Pa HPSPG-4K0 (0–4000 Pa, 24 VAC / VDC)
    0–10 000 Pa HPSPG-10K (0–10 000 Pa, 24 VAC / VDC) ← see mudel
    Reegel: tööröhk peab jääma vahemiku sisse ja soovitavalt hõlmama selle suuremat osa – täpsus ±2 % arvutatakse kogu vahemikust, seega ärge valige väikese rõhu jaoks liiga suurt vahemikku. Valige toide süsteemi järgi: F-tüüp – 24 VDC, 4 juhet; G-tüüp – 24 VAC / VDC, 3 juhet (selle mudeli kaksik – HPSPF-10K).
    Millal valida muu lahendus: LED-ekraaniga – DPSPG-10K; siibrite ajamite juhtimiseks – HPSA seeria; kahele seadepunktile (päev / öö) – SPS2 seeria; ainult rõhu mõõtmiseks ilma reguleerimiseta – HPS-2 / DPS-2 andur-muundurid; lihtsaks sisse / välja lülitamiseks rõhu järgi – PSW rõhulülitid.

    Plussid

    • Andur ja PI-regulaator ühes
    • Rõhu, õhuhulga või õhukiiruse režiim
    • 0-10 VDC / 0-20 mA / PWM väljund
    • Modbus RTU – kõik parameetrid kaugteel
    • IP65 korpus, alumiiniumotsikud
    • Reguleeritav reaktsiooniaeg 0,1–10 s

    Miinused / piirangud

    • Ekraani pole – väärtus on näha ainult Modbus RTU kaudu või LED-olekutega (ekraaniga – DPSPG-10K)
    • Seadepunkti ja PI-parameetreid saab muuta ainult Modbus RTU kaudu – vaja on CNVT-USB-RS485 muundurit ja 3SModbus programmi
    • Ühist GND-d ei tohi ühendada teiste DC-toitega seadmetega
    • Rõhuühenduskomplekt komplekti ei kuulu – valige PSET-PVC-200, PSET-QF-200 või Pitot' komplekt PSET-PTS-200 / PSET-PTL-200
    • Ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud spetsialist, toide lahti ühendatud.
    • Toide – ainult 18–34 VDC või 15–24 VAC ±10 %; ärge ületage näidatud piire.
    • Ärge ühendage G-tüüpi kontrolleri ühist GND-d teiste DC-toitega seadmetega – seadmed võivad pöördumatult kahjustuda.
    • Ärge kasutage F- ja G-tüüpi kontrollereid samas võrgus.
    • Kasutada ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; ümbritsev temperatuur -5…+65 °C, ilma kondensaadita.
    • Enne käivitamist tehke anduri nullkalibreerimine (nupp SW1) rõhuvoolikud lahti ühendatud.

    Kiire valikujuhend

    0–10 000 Pa
    PI-kontroller
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC / VDC
    IP65
    Sobib, kui on vaja:
    • hoida püsivat rõhku või õhuhulka vahemikus 0–10 000 Pa, juhtides ventilaatorit;
    • vältida anduri ja regulaatori eraldi häälestamist;
    • integreerida rõhujuhtimine BMS-i Modbus RTU kaudu.
    Kontrollige enne kasutamist:
    • tööröhk – kas see mahub vahemikku 0–10 000 Pa;
    • juhitava seadme sisendsignaal (0-10 VDC, 0-20 mA või PWM);
    • toite tüüp ja ühendus: 24 VAC / VDC, 3 juhet (G-tüüp);
    • kas on vaja rõhu ühenduskomplekti (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Oluline meeldetuletus: HPSPG-10K reguleerib ühe seadeväärtuse järgi; seadeväärtus ja parameetrid määratakse Modbus RTU kaudu, seetõttu on käivitamiseks vaja CNVT-USB-RS485 muundurit ja 3SModbus programmi.

    KKK

    Kuidas seadeväärtust seada?
    Modbus RTU kaudu – CNVT-USB-RS485 muunduri ja tasuta Sentera 3SModbus programmi või Sensistant abil.
    Kas õhuhulga m³/h järgi on võimalik juhtida?
    Jah, kui ventilaatori K-tegur on teada; vastasel juhul arvutatakse õhuhulk õhukiirusest ja õhukanali ristlõikest (Q = A × V) Pitot' toru komplekti abil.
    Mille poolest erinevad F- ja G-tüübid?
    F – 24 VDC, eraldi toite- ja väljundi-GND, ühendus 4 juhtmega; G – 24 VAC või VDC, ühine GND, ühendus 3 juhtmega.
    Kas rõhuvoolikud kuuluvad komplekti?
    Ei, valige PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200.
    Milline on täpsus?
    ±2 % mõõtevahemikust – mudelil HPSPG-10K on see ±200 Pa.
    Kas seda saab paigaldada välitingimustesse?
    Korpus IP65; tehnilises lehes on märgitud töökeskkond -5…+65 °C, < 95 % rH ilma kondensaadita.

    Diferentsiaalrõhu PI-kontroller ventilaatoritele | 0-10000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-10K

    Sentera HPSPG-10K – diferentsiaalrõhu PI-kontroller 0–10 000 Pa, mis juhib otse EC-ventilaatoreid, sagedusmuundureid või AC-ventilaatorite kiiruseregulaatoreid 0-10 VDC / 0-20 mA / PWM signaaliga, Modbus RTU-ga, 24 VAC / VDC toitega ja IP65 korpusega.
