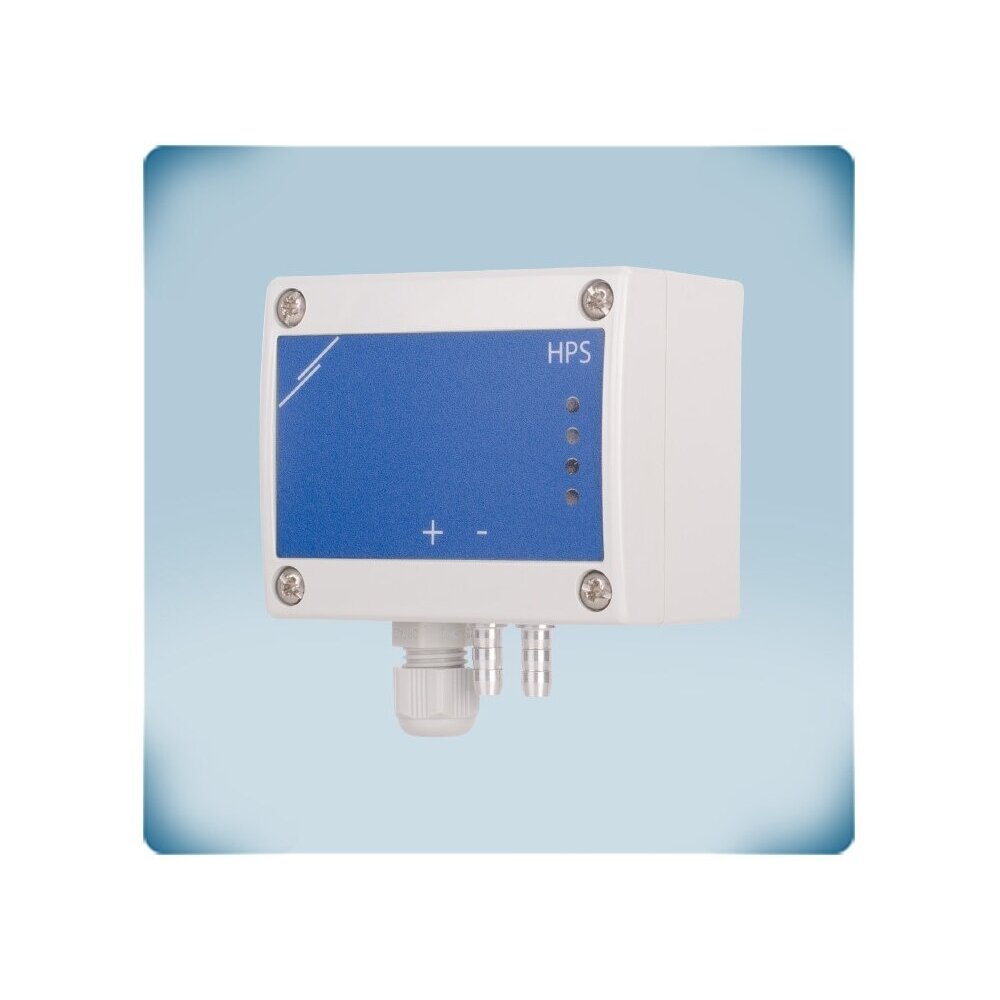

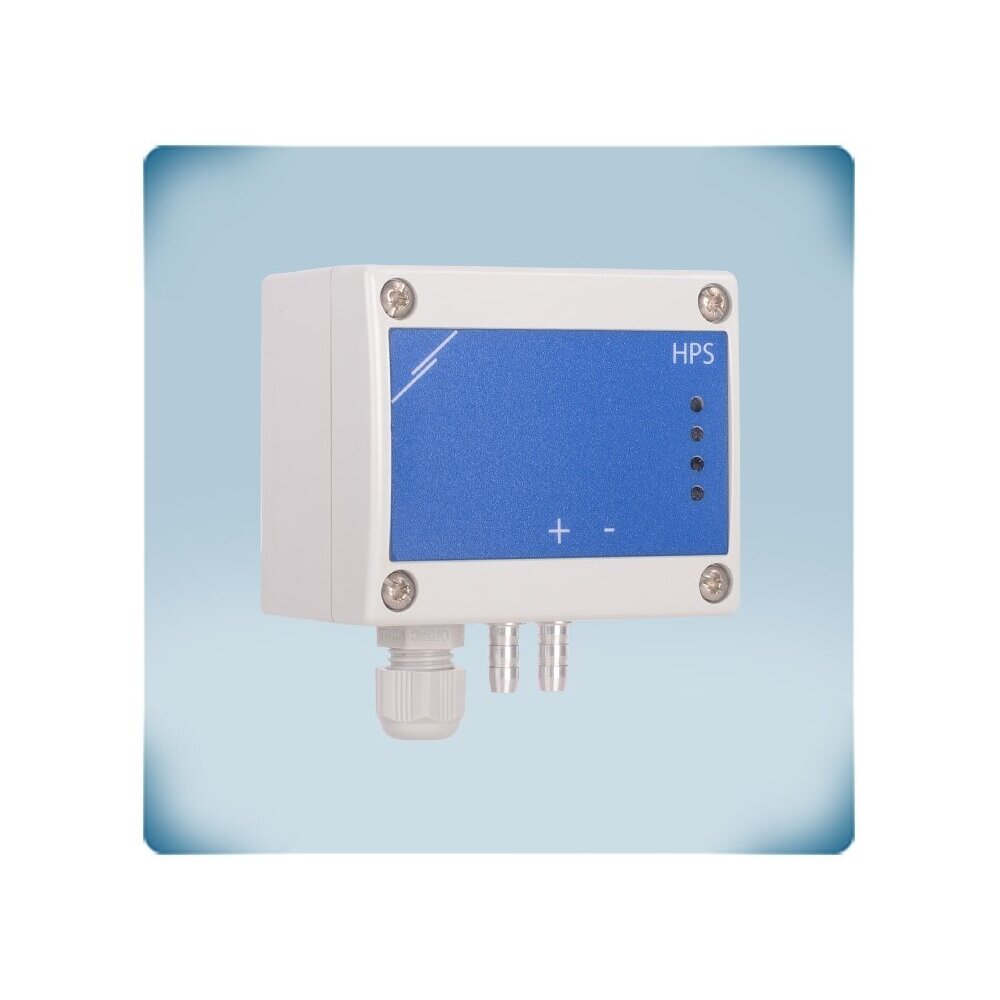

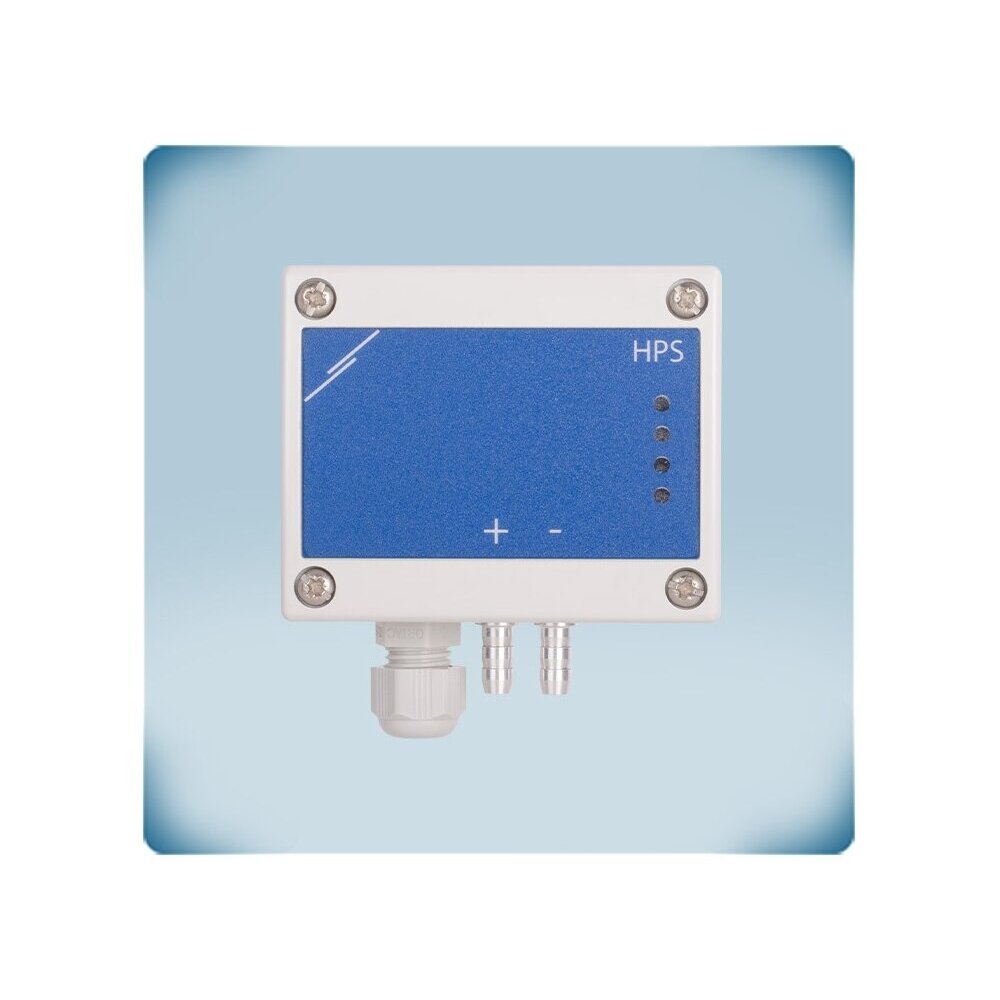

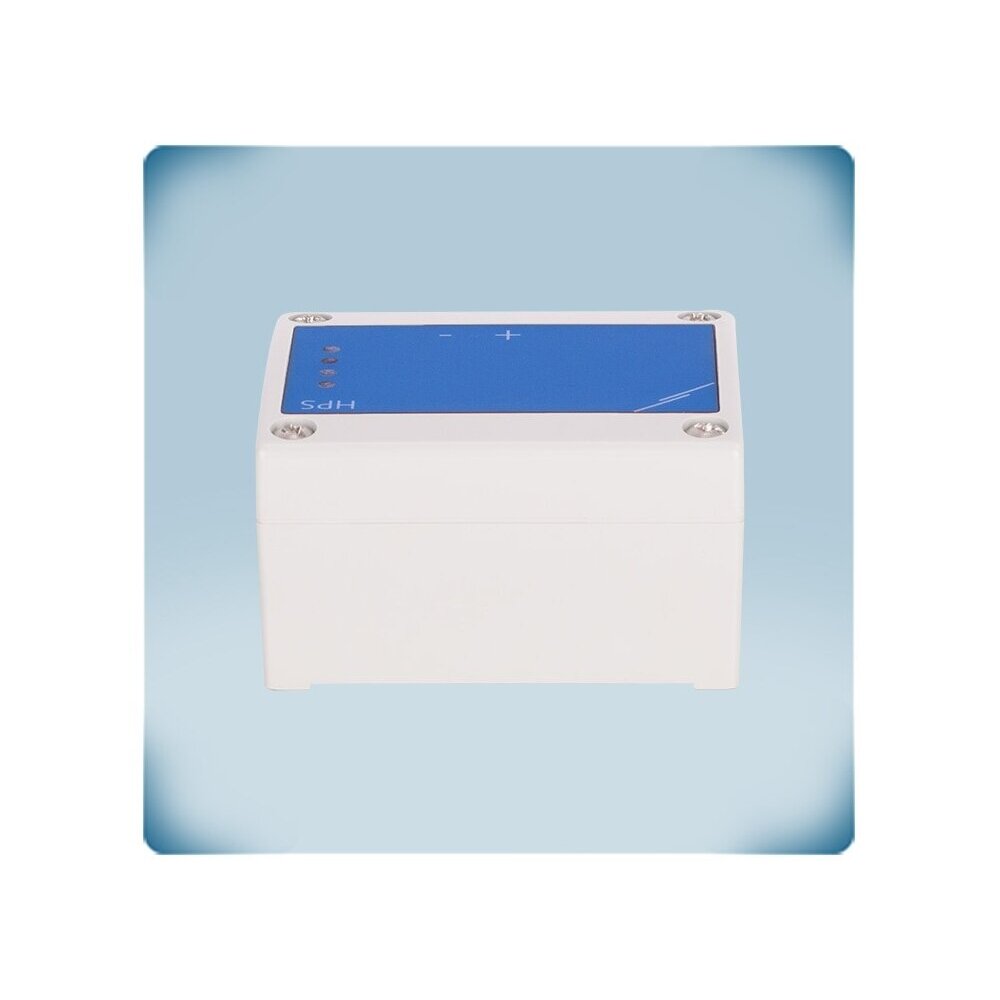

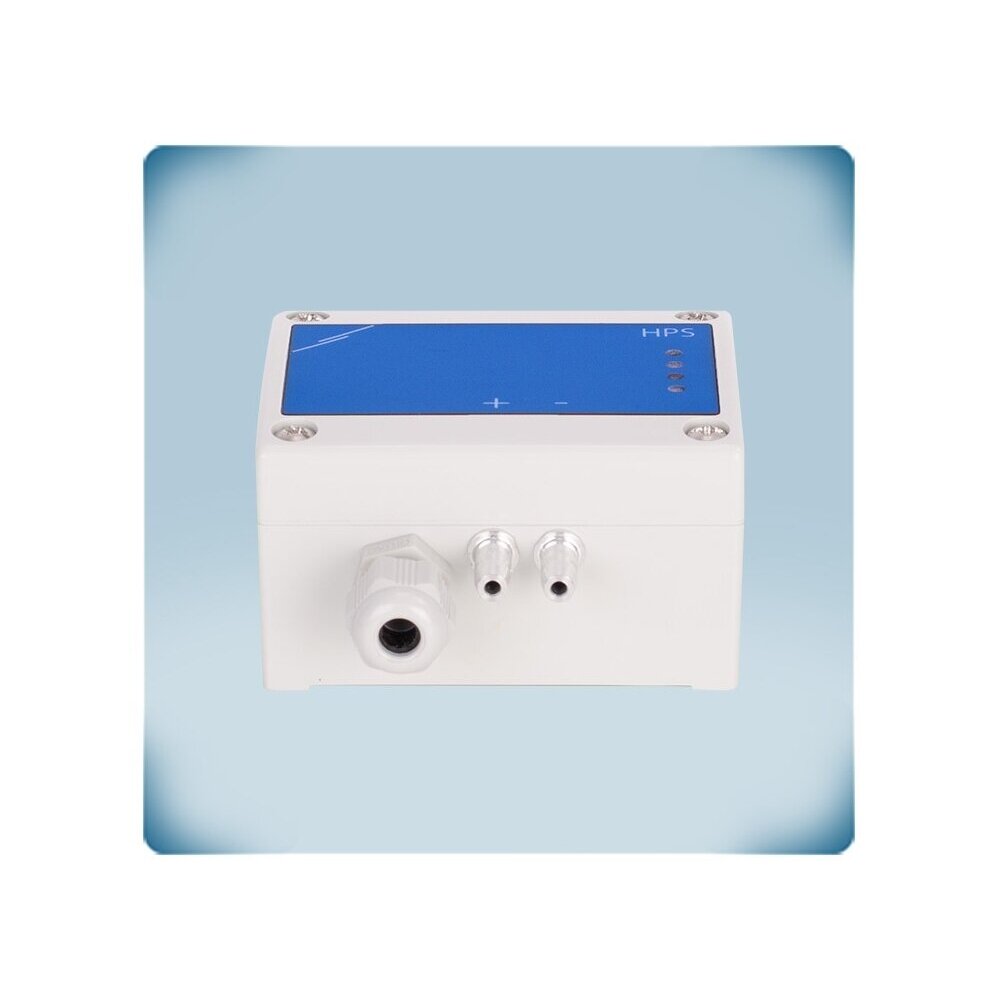

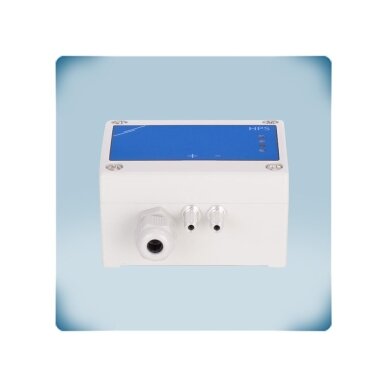

    Diferentsiaalrõhu PI-kontroller ventilaatoritele | 0-4000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-4K0

    Tootekood: HPSPG-4K0
    Küsi
    Hind 148.77 € KM-ga
    ( 122.95 € KM-ta )
    232.08 € Säästa 83.31 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Diferentsiaalrõhu PI-kontroller ventilaatoritele | 0-4000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-4K0

    HPSPG-4K0 – Sentera Controls diferentsiaalrõhukontroller integreeritud PI-reguleerimisalgoritmiga, mõõtevahemik 0–4000 Pa. See mõõdab ise rõhuerinevust ja juhib analoogväljundiga 0-10 VDC / 0-20 mA või PWM otse EC-ventilaatoreid, sagedusmuundureid või AC-ventilaatorite kiiruseregulaatoreid, et hoida seatud väärtust.

    Põhimõte:
    See on andur ja regulaator ühes korpuses: eraldi rõhuandurit, PLC-d ega BMS-i loogikat pole vaja. Kontroller muudab ise ventilaatori kiirust seni, kuni rõhk, õhuhulk või õhukiirus kanalis vastab seadeväärtusele – süsteem kohandub siibrite asendi ja filtrite ummistumisega.
    Mõõtevahemik
    0–4000 Pa
    Väljund
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Toide
    24 VAC / VDC, 3 juhet
    Kaitseklass
    IP65

    Tööpõhimõte

    Kontroller paigaldatakse seinale või õhukanali konstruktsioonile; alumiiniumotsikute „+“ ja „−“ külge ühendatakse voolikutega mõõtepunktid (PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200). Klemmidele ühendatakse toide (Vin, GND), Modbus RTU liin (A, /B) ja analoogväljund AO1 ventilaatorile. G-tüüp ühendatakse 3 juhtmega – analoogväljundi GND on seestpoolt toite GND-ga ühendatud, seetõttu ärge ühendage seda ühist GND-d teiste DC-toitega seadmetega (seade võib pöördumatult kahjustuda) ning F- ja G-tüüpi samas võrgus ärge segage.

    Integreeritud digitaalne kõrge eraldusvõimega andur mõõdab rõhuvahet vahemikus 0–4000 Pa, ja kontroller töötab Modbus RTU kaudu valitud režiimi järgi rõhuvahe (Pa), õhuhulga (m³/h – kui ventilaatori K-tegur on teada, vastasel juhul Q = A × V) või õhukiiruse (m/s – Pitot' toru komplektiga) alusel. PI-algoritm anti-windupiga võrdleb mõõdetud väärtust seadepunktiga ja muudab AO1 signaali 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) või 0–100 % PWM (1 kHz); P- ja I-tegurid, reaktsiooniaeg (0,1–10 s), min. / maks. vahemik ja häirepiirid seadistatakse Modbus RTU kaudu.

    Tulemus – ventilaatori kiirust muudetakse seni, kuni rõhk, õhukogus või õhukiirus vastab seadepunktile, seetõttu kohandub süsteem siibrite asendi ja filtrite määrdumisega ilma eraldi anduri ja PLC-ta. Neli LED-i näitavad, kas väärtus on stabiilne vahemikus, väljaspool seda või häirepiirkonnas, ning sama olek on kättesaadav Modbus RTU kaudu.

    Kasu HPSPG-4K0?
    Üks kompaktne IP65 seade asendab rõhuanduri ja eraldi regulaatori: mõõdab, reguleerib, annab märku LED-indikaatoritega ja integreerub BMS-i Modbus RTU kaudu.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhu PI-kontroller ventilaatoritele
    Tootja / kood Sentera Controls / HPSPG-4K0
    Seeria HPSP-2 (0–1000 / 2000 / 4000 / 10 000 Pa)
    Mõõtevahemik 0–4000 Pa
    Juhitavad suurused Rõhuerinevus (Pa), õhuhulk (m³/h), õhukiirus (m/s)
    Reguleerimine PI anti-windup'iga; integreeritud K-tegur
    Toide 18–34 VDC (maks. 1,71 W, Imax 95 mA) või 15–24 VAC ±10 % (maks. 3,3 W, Imax 220 mA)
    Ühendamine 3-juhtmeline ühendus (ühine GND)
    Analoog- / moduleeritav väljund AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    PWM sisemine pingeallikas 3,3 või 12 VDC (jumper JP1)
    Täpsus ±2 % mõõtevahemikust
    Reaktsiooniaeg 0,1–10 s (valitav)
    Side Modbus RTU (RS485), konfigureerimine 3SModbus või Sensistant abil
    Indikatsioon 4 LED (roheline – toide / Modbus, roheline – vahemikus, kollane – vahemikust väljas, punane – häire / anduri rike)
    Nupp SW1 – anduri nullkalibreerimine ja Modbus registrite lähtestamine
    Rõhuotsikud Alumiinium, „+“ ja „−“
    Korpus ASA, hall (RAL 9002)
    Kaitseklass IP65 (EN 60529)
    Töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta
    Juhtmete ristlõige 1,5 mm² (soovitatav)
    Kaal 0,12 kg (neto)
    Vastavus EMC 2014/30/EL (EN 61326-1, EN 61326-2-3), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • PI reguleerimine anti-windup'iga – kontroller hoiab ise seadeväärtust ja juhib otse ventilaatorit – PLC-d ega eraldi regulaatorit pole vaja.
    • Kolm režiimi – rõhuerinevus, õhuhulk (K-teguri järgi) või õhukiirus (Pitot' torul).
    • Valitav väljund – 0-10 VDC, 0-20 mA või PWM – sobib enamikule EC-mootoritele, sagedusmuunduritele ja täiturmehhanismidele.
    • Reguleeritav reaktsiooniaeg – 0,1–10 s – stabiilne juhtimine ka pulseeriva vooluhulga korral.
    • Vahemik ja häirepiirid – LED-indikaatorid ja Modbus registrid näitavad kohe, kui väärtus väljub lubatud piiridest.
    • Modbus RTU – seadeväärtust, PI koefitsiente ja olekut juhitakse ning jälgitakse BMS-ist või SCADA-st.
    • Nullkalibreerimine – nupuga SW1 – kiire käivitus objektil.

    Kus kasutatakse?

    • Mõõtevahemik 0–4000 Pa – kõrgema rõhuga süsteemidele – suurtele õhukäitlusseadmetele, pikkadele õhukanalivõrkudele, kõrgrõhuventilaatoritele
    • Püsirõhu hoidmine sissepuhke- ja väljatõmbekanalites
    • Konstantse õhukoguse (CAV) / muutuva õhukoguse (VAV) süsteemid EC-ventilaatoritega
    • Ülerõhk puhtruumides ja trepikodades (tulekaitse)
    • Vähendatud rõhk restoranide köökides ja laborites
    • Minimaalse ventilatsiooniõhu koguse (m³/h) tagamine hoonetes
    • Ventilatsiooni moderniseerimine ventilaatorite vahetamisel EC vastu

    Kasutamine vastavalt vajadusele

    Suurte hoonete HVAC-projekteerijale.
    Vahemik 0–4000 Pa on mõeldud pikkadele kanalivõrkudele ja kõrgsurveventilaatoritele, täpsus ±80 Pa.
    BMS-i integraatorile.
    Kontroller ilma ekraanita: seadepunkt, PI-tegurid, häired ja olek hallatakse Modbus RTU kaudu, seetõttu ühendub see loomulikult SCADA-ga.
    Ventilatsiooni moderniseerimise paigaldajale.
    Toide 24 VAC või VDC (3 juhet) võimaldab kasutada objektil juba olemasolevat 24 VAC trafot.

    Praktiline kasutus

    Kui suure õhutöötlusseadme pikas kanalivõrgus ületab staatiline rõhk 2000 Pa, siis juhib HPSPG-4K0 vahemikuga 0–4000 Pa 0-20 mA signaaliga (RL ≤ 500 Ω) sagedusmuundurit ja hoiab rõhku täpsusega ±80 Pa. Kontrollerit saab toita olemasolevast 24 VAC trafost, ühendades 3 juhtmega.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Sama HPSPG-4K0 kohandub erinevatele objektidele – muutuvad ainult mõõtepunktid ja see, mis on väljundiga ühendatud:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Suur õhutöötlusseade, pikk kanalivõrk PSET-QF-200 (alumiiniumotsikud) → + / −; AO1 → EC-ventilaatori 0-10 VDC sisend Kõrgsurvesüsteemi juhitakse ilma vahemiku ületäitumiseta Kontrollige, et voolikute ja otsikute tööröhk (kuni 10 000 Pa) on piisav
    Konstantne õhukogus (CAV) PSET-PVC-200 ventilaatori imiküljel mõõtepunktidel; K-tegur teada Ventilaator tarnib seatud m³/h sõltumata filtri saastumisest K-teguri leiate ventilaatori tootja andmetest
    Õhukiiruse hoidmine õhukanalis Pitot' toru PSET-PTS-200 (Ø100–300 mm) või PSET-PTL-200 (Ø150–500 mm) Kontroller hoiab seatud õhukiirust (m/s), ristlõike teadmisel aga ka õhuhulka Paigaldage toru mitte lähemale kui 7,5 D pärast käänakut või ventilaatorit
    AC-ventilaator või sagedusmuundur AO1 0-10 VDC / 0-20 mA → Sentera regulaatori või sagedusmuunduri sisend Sama kontroller juhib ka mitte-EC ajameid Valige signaali tüüp Modbus RTU kaudu
    BMS / SCADA-ga objekt Modbus RTU (RS485) → A, /B Seadeväärtust ja häireid muudetakse tsentraalselt, olekut jälgitakse kaugteel Konfigureerimiseks – CNVT-USB-RS485 muundur ja 3SModbus programm
    Toide 24 VAC trafo või 24 VDC toiteallikas → Vin, GND Kontrolleri stabiilne töö Ärge ühendage ühist GND-d teiste DC-toitega seadmetega

    Kuidas valida rõhukontrolleri vahemikku

    Mõõtevahemik Soovitatav mudel
    -125…+125 Pa (mõlemas suunas) HPSPG-LP (-125…+125 Pa, 24 VAC / VDC)
    0–1000 Pa HPSPG-1K0 (0–1000 Pa, 24 VAC / VDC)
    0–2000 Pa HPSPG-2K0 (0–2000 Pa, 24 VAC / VDC)
    0–4000 Pa HPSPG-4K0 (0–4000 Pa, 24 VAC / VDC) ← see mudel
    0–10 000 Pa HPSPG-10K (0–10 000 Pa, 24 VAC / VDC)
    Reegel: tööröhk peab jääma vahemiku sisse ja soovitavalt hõlmama selle suuremat osa – täpsus ±2 % arvutatakse kogu vahemikust, seega ärge valige väikese rõhu jaoks liiga suurt vahemikku. Valige toide süsteemi järgi: F-tüüp – 24 VDC, 4 juhet; G-tüüp – 24 VAC / VDC, 3 juhet (selle mudeli kaksik – HPSPF-4K0).
    Millal valida muu lahendus: LED-ekraaniga – DPSPG-4K0; siibrite ajamite juhtimiseks – HPSA seeria; kahele seadepunktile (päev / öö) – SPS2 seeria; ainult rõhu mõõtmiseks ilma reguleerimiseta – HPS-2 / DPS-2 andur-muundurid; lihtsaks sisse / välja lülitamiseks rõhu järgi – PSW rõhulülitid.

    Plussid

    • Andur ja PI-regulaator ühes
    • Rõhu, õhuhulga või õhukiiruse režiim
    • 0-10 VDC / 0-20 mA / PWM väljund
    • Modbus RTU – kõik parameetrid kaugteel
    • IP65 korpus, alumiiniumotsikud
    • Reguleeritav reaktsiooniaeg 0,1–10 s

    Miinused / piirangud

    • Ekraani pole – väärtus on näha ainult Modbus RTU kaudu või LED-olekutega (ekraaniga – DPSPG-4K0)
    • Seadepunkti ja PI-parameetreid saab muuta ainult Modbus RTU kaudu – vaja on CNVT-USB-RS485 muundurit ja 3SModbus programmi
    • Ühist GND-d ei tohi ühendada teiste DC-toitega seadmetega
    • Rõhuühenduskomplekt komplekti ei kuulu – valige PSET-PVC-200, PSET-QF-200 või Pitot' komplekt PSET-PTS-200 / PSET-PTL-200
    • Ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud spetsialist, toide lahti ühendatud.
    • Toide – ainult 18–34 VDC või 15–24 VAC ±10 %; ärge ületage näidatud piire.
    • Ärge ühendage G-tüüpi kontrolleri ühist GND-d teiste DC-toitega seadmetega – seadmed võivad pöördumatult kahjustuda.
    • Ärge kasutage F- ja G-tüüpi kontrollereid samas võrgus.
    • Kasutada ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; ümbritsev temperatuur -5…+65 °C, ilma kondensaadita.
    • Enne käivitamist tehke anduri nullkalibreerimine (nupp SW1) rõhuvoolikud lahti ühendatud.

    Kiire valikujuhend

    0–4000 Pa
    PI-kontroller
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC / VDC
    IP65
    Sobib, kui on vaja:
    • hoida püsivat rõhku või õhuhulka vahemikus 0–4000 Pa, juhtides ventilaatorit;
    • vältida anduri ja regulaatori eraldi häälestamist;
    • integreerida rõhujuhtimine BMS-i Modbus RTU kaudu.
    Kontrollige enne kasutamist:
    • tööröhk – kas see mahub vahemikku 0–4000 Pa;
    • juhitava seadme sisendsignaal (0-10 VDC, 0-20 mA või PWM);
    • toite tüüp ja ühendus: 24 VAC / VDC, 3 juhet (G-tüüp);
    • kas on vaja rõhu ühenduskomplekti (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Oluline meeldetuletus: HPSPG-4K0 reguleerib ühe seadeväärtuse järgi; seadeväärtus ja parameetrid määratakse Modbus RTU kaudu, seetõttu on käivitamiseks vaja CNVT-USB-RS485 muundurit ja 3SModbus programmi.

    KKK

    Kuidas seadeväärtust seada?
    Modbus RTU kaudu – CNVT-USB-RS485 muunduri ja tasuta Sentera 3SModbus programmi või Sensistant abil.
    Kas õhuhulga m³/h järgi on võimalik juhtida?
    Jah, kui ventilaatori K-tegur on teada; vastasel juhul arvutatakse õhuhulk õhukiirusest ja õhukanali ristlõikest (Q = A × V) Pitot' toru komplekti abil.
    Mille poolest erinevad F- ja G-tüübid?
    F – 24 VDC, eraldi toite- ja väljundi-GND, ühendus 4 juhtmega; G – 24 VAC või VDC, ühine GND, ühendus 3 juhtmega.
    Kas rõhuvoolikud kuuluvad komplekti?
    Ei, valige PSET-PVC-200, PSET-QF-200 või Pitot' toru komplekt PSET-PTS-200 / PSET-PTL-200.
    Milline on täpsus?
    ±2 % mõõtevahemikust – mudelil HPSPG-4K0 on see ±80 Pa.
    Kas seda saab paigaldada välitingimustesse?
    Korpus IP65; tehnilises lehes on märgitud töökeskkond -5…+65 °C, < 95 % rH ilma kondensaadita.

    Diferentsiaalrõhu PI-kontroller ventilaatoritele | 0-4000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-4K0

    Sentera HPSPG-4K0 – diferentsiaalrõhu PI-kontroller 0–4000 Pa, mis juhib otse EC-ventilaatoreid, sagedusmuundureid või AC-ventilaatorite kiiruseregulaatoreid 0-10 VDC / 0-20 mA / PWM signaaliga, Modbus RTU-ga, 24 VAC / VDC toitega ja IP65 korpusega.
